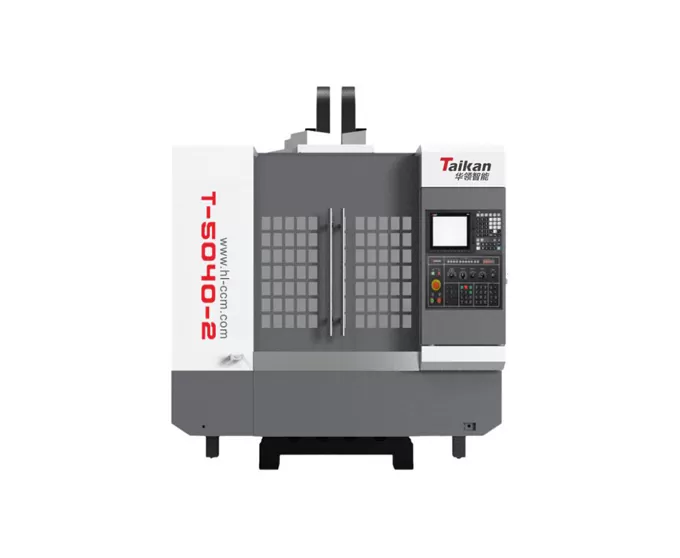

T-5040-2 बहु-सिर ऊर्ध्वाधर मशीनिंग केंद्र

लोहे का बिस्तर और बीम संरचना

मशीन के बिस्तर और बीम कास्ट आयरन से बने होते हैं, समग्र संरचना का विश्लेषण करने के लिए कंप्यूटर परिमित तत्व विश्लेषण (Fea) का उपयोग करके विश्लेषण किया जाता है। यह डिजाइन समान मशीनों की तुलना में बेहतर सटीकता प्रदान करता है।

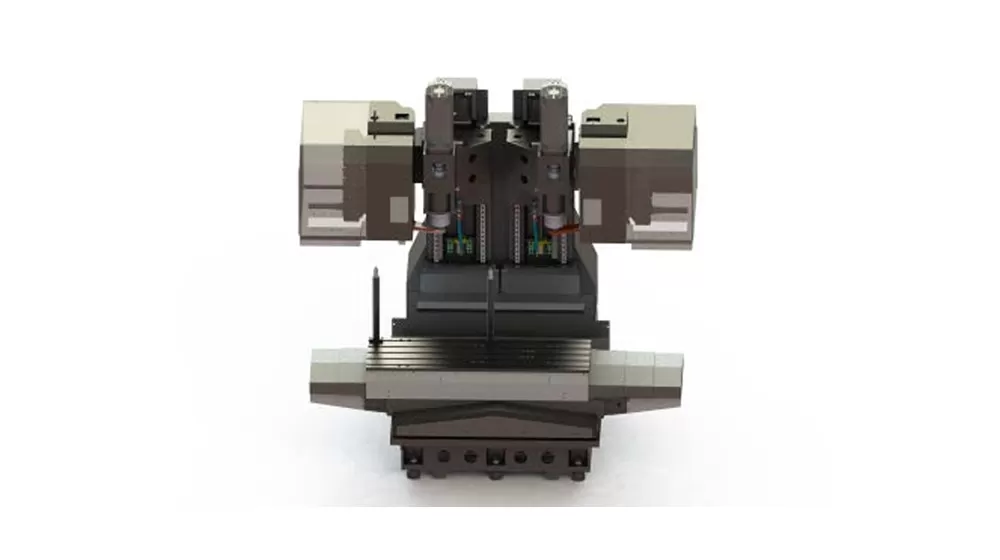

उन्नत दक्षता के लिए दोहरी-स्पिंडल डिजाइन

दोहरी-स्पिंडलडिज़ाइन एक क्लैम्पिंग में दो समान भागों की एक साथ मशीनिंग के लिए अनुमति देता है, पारंपरिक ड्रिलिंग और टैपिंग मशीनों की 1.7-2 गुना दक्षता प्राप्त करता है।

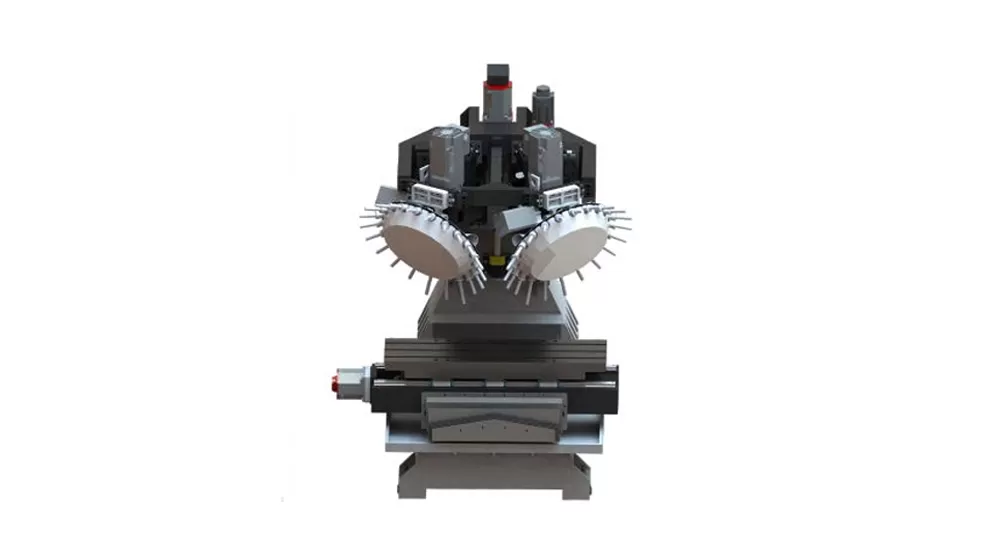

मानक 21-उपकरण स्लेंट डिस्क उपकरण पत्रिका

बड़े उपकरण पत्रिका क्षमता और उच्च उपकरण-परिवर्तन दक्षता, केवल 1.5 सेकंड के उपकरण-टू-टूल (टी-टू-टी) समय के साथ।


लोहे का बिस्तर और बीम संरचना उन्नत दक्षता के लिए दोहरी-स्पिंडल डिजाइन मानक 21-उपकरण स्लेंट डिस्क उपकरण पत्रिका

T-5040-2 बहु-सिर ऊर्ध्वाधर मशीनिंग केंद्र

सामान्य उद्योगों में छोटे प्लेट भागों, डिस्क-आकार के भागों और शेल घटकों को मशीनिंग के लिए आदर्श है।

3 सी उद्योग: मोबाइल फोन फ्रेम, सिम कार्ड ट्रे, हेंज, टैबलेट कैसिंग, और 5 जी-संबंधित भागों जैसे प्लेट, गोले और बॉक्स घटकों के लिए रोइंग और परिष्करण प्रक्रियाओं के लिए उपयुक्त है।

परिशुद्धता उद्योग: उपकरण, छोटे मोल्ड्स और चिकित्सा उपकरणों जैसे उद्योगों में प्लेट, शेल और बॉक्स घटकों के निर्माण और परिष्करण के लिए उपयुक्त है।


सीएनसी हाई स्पीड मशीन

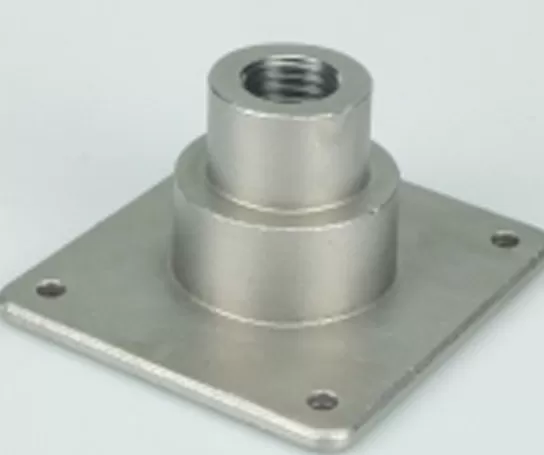

वर्कपीस उदाहरण 1

मल्टी हेड सीएनसी

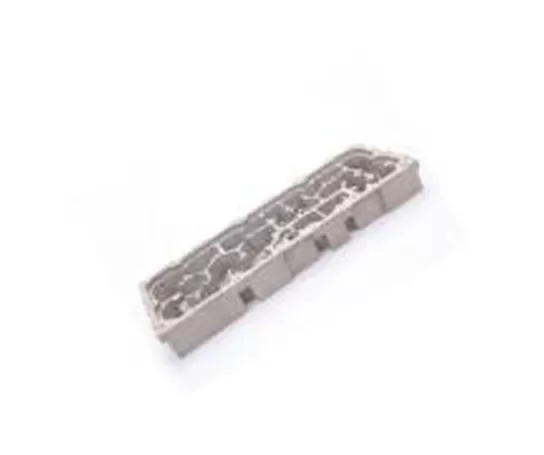

वर्कपीस उदाहरण 2

उच्च गति सीएनसी मशीनिंग केंद्र

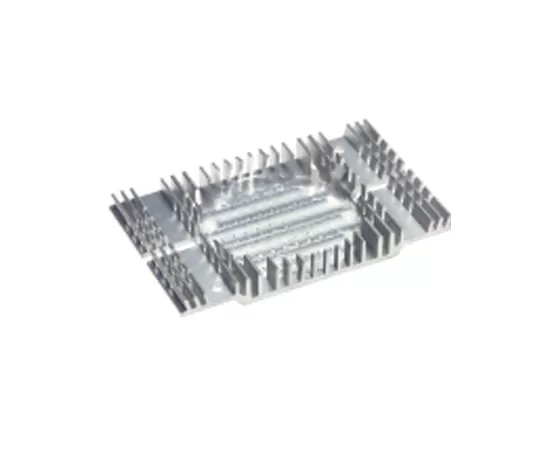

वर्कपीस उदाहरण 3

उच्च गति मशीनिंग केंद्र

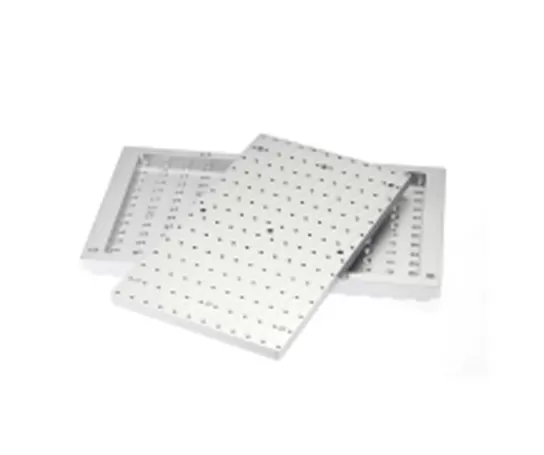

वर्कपीस उदाहरण 4

T-5040-2 बहु-सिर ऊर्ध्वाधर मशीनिंग केंद्र

नाम

परियोजना

पैरामीटर

वर्कबेंच

तालिका आकार (मिमी)

1200*400

टेबल से स्पिंडल नाक (मिमी)

180 ~ 500

अधिकतम भार भार भार भार (किलो)


यात्रा

एक्स-दिशा यात्रा (मिमी)

500

Y दिशा में यात्रा (मिमी)

400

यात्रा (मिमी)

320

कुदाल

स्पिंडल पावर (केडब्ल्यू)

3.7/5.5

अधिकतम गति (आरपीएम)

20000

स्पिंडल व्यास (मिमी)

एपी100

स्पिंडल उपकरण परिवर्तन विधि

वायवीय उपकरण परिवर्तक

शंक फॉर्म

Bt30

फ़ीड दर

अधिकतम शुष्क रन फ़ीड गति (एम/मिनट)

36

अधिकतम कटौती फ़ीड दर (एम/मिनट)

30

मशीन उपकरण सटीकता

स्थिति सटीकता: x/y/z (मिमी)

0.005

बार-बार स्थिति सटीकता: x/y/z (मिमी)

0.004

उपकरण पत्रिका

उपकरण पत्रिका क्षमता

21 टी * 2

उपकरण पत्रिका रूप

इच्छुक डिस्क चाकू पत्रिका

शक्ति स्रोत

हवा का दबाव (mpa)

0.6

बिजली की मांग (kw)

23

अन्य पैरामीटर

आयाम (सामने और पीछे *
बाएं और दाएं * ऊपर और नीचे मिमी


वजन (वजन: किलो)

5000

क्या नेटवर्क कॉन्फ़िगर करें
संचरण और निगरानी कार्य

करना

क्या उपकरण सेटर को कॉन्फ़िगर करने के लिए

करना


इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
