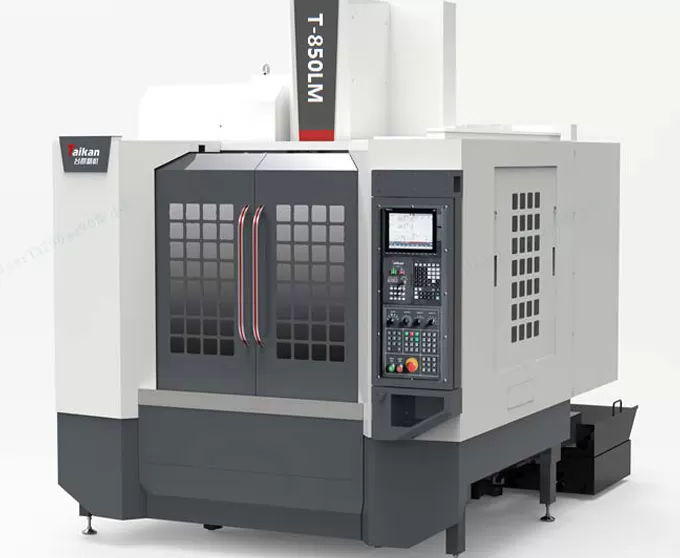

T-850LM उच्च गति और उच्च-कठोरता ऊर्ध्वाधर मशीनिंग केंद्र

उच्च कठोरता और उच्च स्थिरता

भारी शुल्क कटौती संचालन के लिए एक उत्कृष्ट कृति


संपर्क

T-850LM उच्च गति और उच्च-कठोरता ऊर्ध्वाधर मशीनिंग केंद्र की विशेषताएं

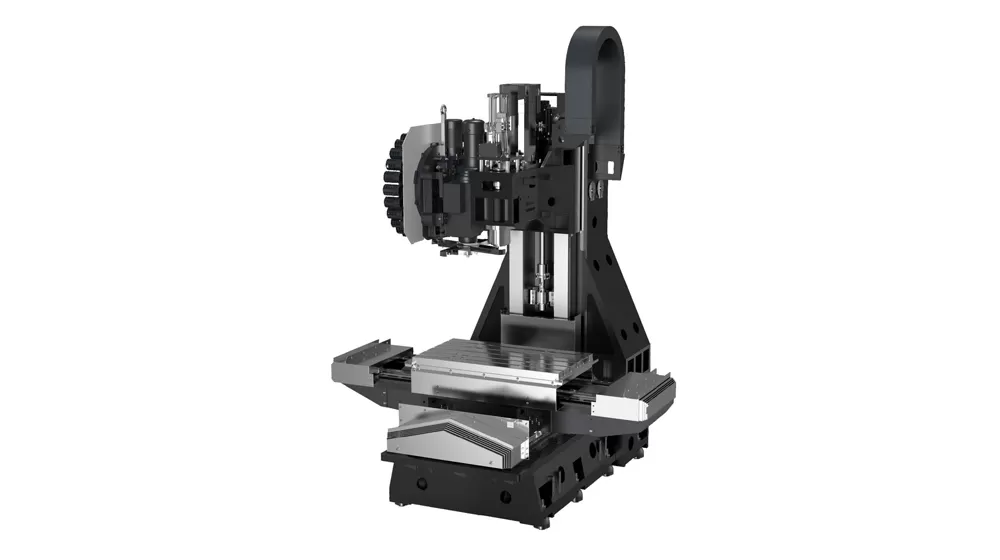

उच्च कठोरता स्थिर संरचना

उच्च परिशुद्धता फ़ीड अक्षों

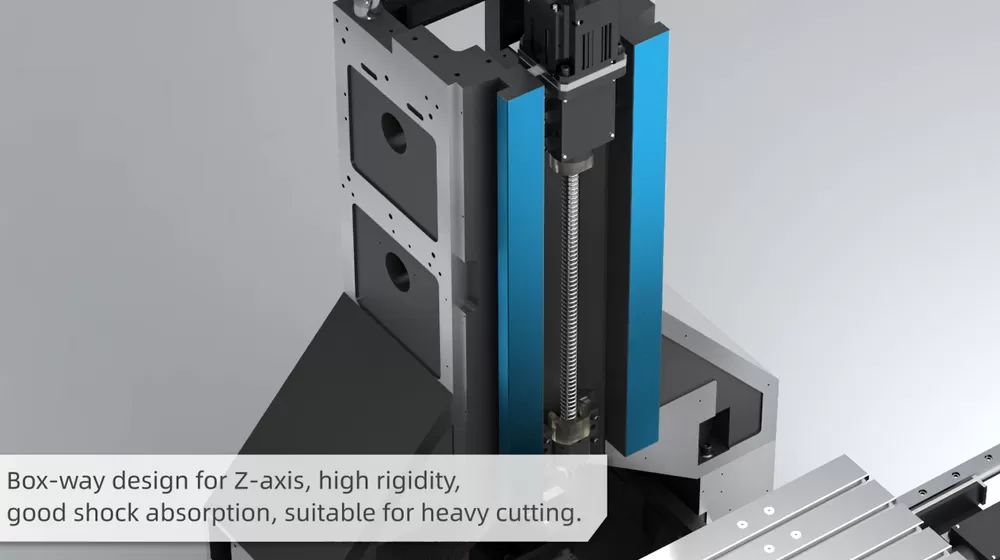

Z-अक्ष उच्च-कठोरता आयताकार कठोर रेल का उपयोग करता है, जबकि x और y अक्षों बड़े आकार, उच्च-परिशुद्धता रोलर रैखिक गाइड से सुसज्जित हैं। यह संयोजन रैखिक गाइड मशीनों की उच्च गति और हार्ड रेल मशीनों की उच्च कठोरता प्रदान करता है, जो उत्कृष्ट भारी काटने की क्षमता और अच्छा कंपन अवशोषण प्रदान करता है।

बॉल शिकंजा थर्मल विस्तार प्रभावों को कम करने के लिए पूर्व-तनाव संरचनाओं से लैस हैं, और स्व-चिकनाई बीयरिंग उनके सेवा जीवन का विस्तार करते हैं।


टेकन हाई-स्पीड स्पिंडल यूनिट

टैकन 24-टूल आर्म प्रकार उपकरण पत्रिका

उच्च कठोरता स्थिर संरचना उच्च परिशुद्धता फ़ीड अक्षों टेकन हाई-स्पीड स्पिंडल यूनिट टैकन 24-टूल आर्म प्रकार उपकरण पत्रिका

T-850LM उच्च गति और उच्च-कठोरता ऊर्ध्वाधर मशीनिंग केंद्र

यह मशीन विशेष रूप से छोटे से मध्यम आकार के बक्से, प्लेटों, डिस्क, वाल्व, आवास और मोल्ड्स जैसे जटिल भागों के छोटे से मध्यम बैच के लिए उपयुक्त है। यह व्यापक रूप से परिशुद्धता भागों, 5 जी उत्पाद, हार्डवेयर, मोटर वाहन घटकों और चिकित्सा उपकरणों जैसे उद्योगों में व्यापक रूप से उपयोग किया जाता है।

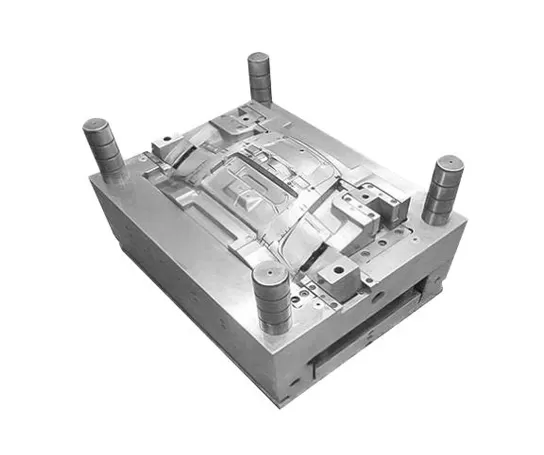

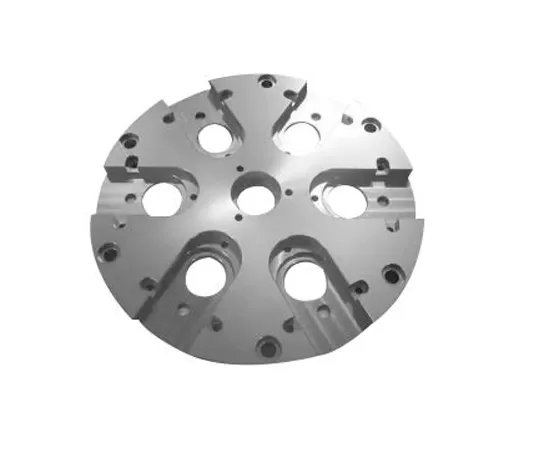

वर्कपीस उदाहरण 1

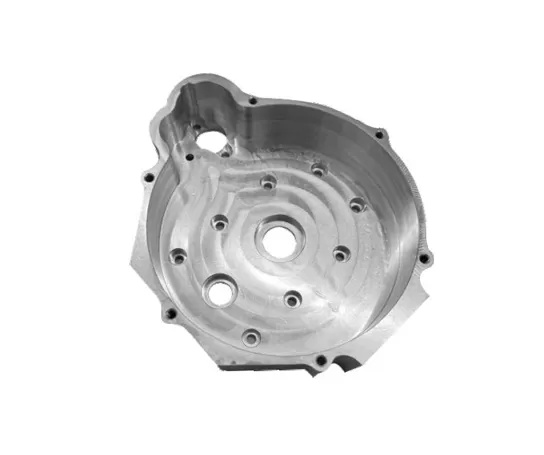

वर्कपीस उदाहरण 2

वर्कपीस उदाहरण 3

T-850LM उच्च गति और उच्च-कठोरता ऊर्ध्वाधर मशीनिंग केंद्र


मद

इकाई

T-850LM

टिप्पणी

यात्रा

तालिका यात्रा (x अक्ष)

मिमी

850


काठी यात्रा (y अक्ष)

मिमी

520


हेडस्टॉक यात्रा (z अक्ष)

मिमी

550


स्पिंडल नाक से टेबल सतह तक की दूरी

मिमी

150 ~ 700


स्पिंडल सेंटर से कॉलम गाइड सतह तक की दूरी

मिमी

590


कार्यटेबल

तालिका आकार

मिमी

1000*550


अधिकतम लोड (यहां तक कि लोड-असर)

किलो

600


टी-स्लॉट (स्लॉट की संख्या-स्लॉट चौड़ाई * दूरी)

मिमी

18*100


कुदाल

मोटर शक्ति (रेटेड/लघु समय)

के

45976


मोटर टॉर्क (रेटेड/कम समय)

एन एम

52.5/118


गति सीमा

आर/मिनट

50 ~ 8000 (बेल्ट)


स्पिंडल व्यास

मिमी

PF150


स्पिंडल टेपर

//

बीटी40


रिवेट स्पेसिफिकेशन

//

P40T-I (m403)


गति

फ़ीड गति सीमा काटने

मिमी/मिनट

1-10000


X/y/z अक्ष तीव्र गति

एम/मिनट

30/30/20


सटीकता

स्थिति सटीकता (x/y/z)

मिमी

0.008/0.008/0.01

Gb/t18400.4 (पूर्ण यात्रा)

पुनरावृत्ति (x/y/z)

मिमी

0.005/0.005/0.008

उपकरण पत्रिका

उपकरण क्षमता

पीसी

24


अधिकतम उपकरण वजन

किलो

7


अधिकतम उपकरण लंबाई

मिमी

250


अधिकतम उपकरण व्यास (पूर्ण/आसन्न खाली)

मिमी

डेसन 75/डेसन


अन्य

Z-अक्ष काउंटरवेट

//

//


सीएनसी प्रणाली

//

मित्सुबिशी एम 80 वीबी

वायु स्रोत

प्रवाह

एल/मिनट

280 (आर)


वायु दबाव

Mpa

0.6 ~ 0.8


उपकरण क्षमता

केवा

25


शीतलक टैंक क्षमता

एल

300


मशीन का आकार

मिमी

2250*3170*2890

X * y * z अक्ष के अनुरूप

वजन [संपादित करें]

किलो

6500



इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।

नियंत्रण और सॉफ्टवेयर

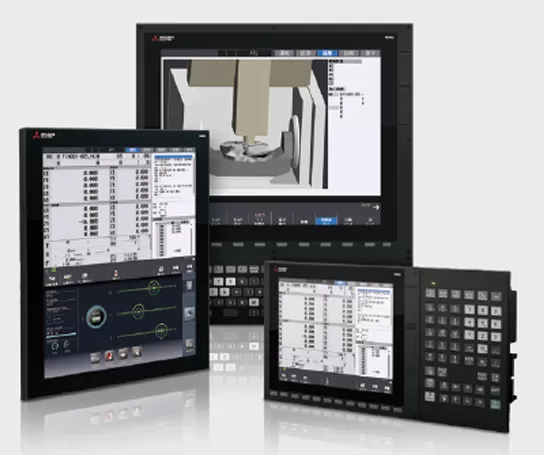

मित्सुबिशी

मित्सुबिशी

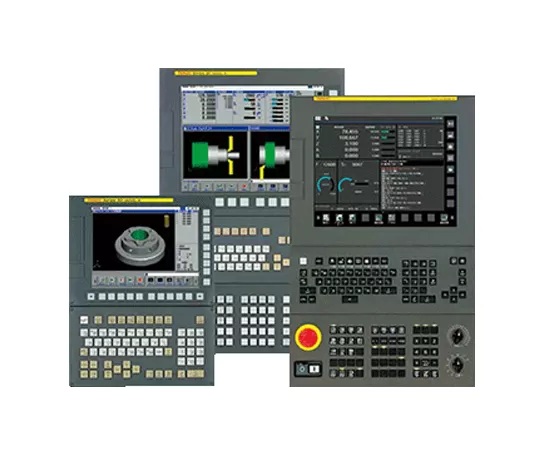

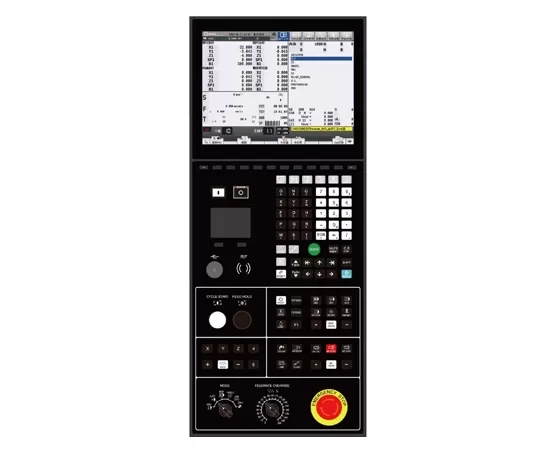

फुफुक

फुफुक

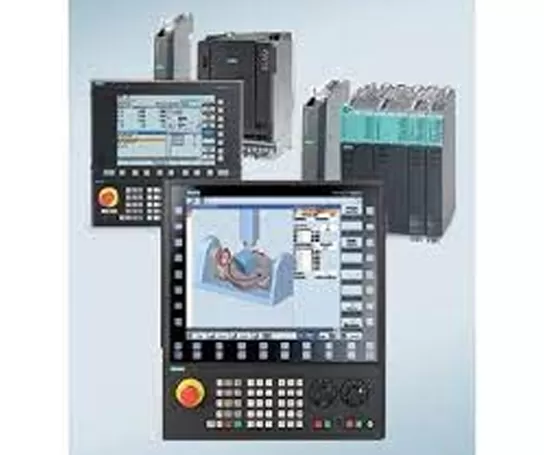

सीमेंस
