दो रैखिक रेल और एक बॉकवे
उच्च सटीकता और उच्च दक्षता-एक उत्कृष्ट कृति

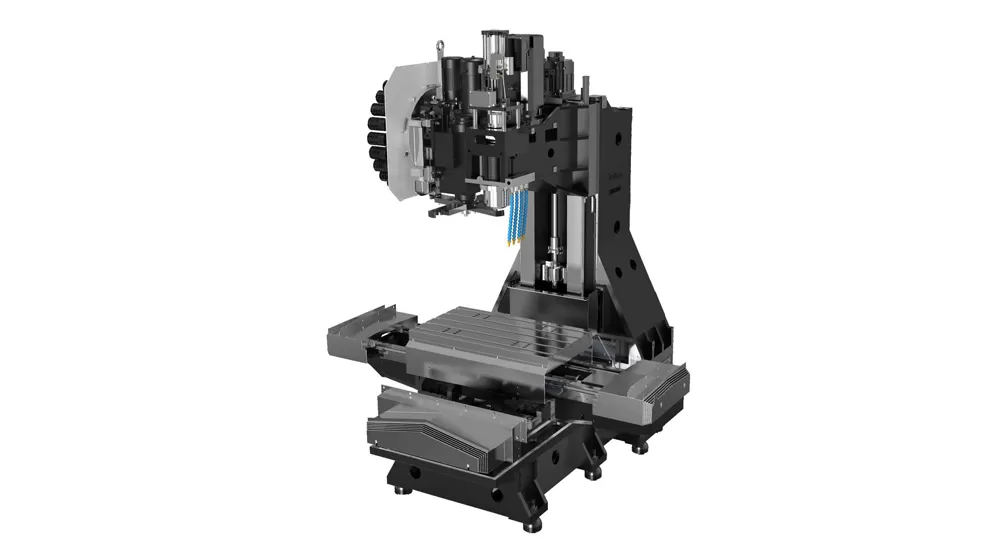

संरचनात्मक डिजाइन
कॉलम-प्रकार और क्रॉस-स्लाइड टेबल संरचना मशीन की स्थिरता और उच्च सटीकता सुनिश्चित करती है।
बड़े, स्थिर आधार और उच्च-कठोरता एक-फ्रेम कॉलम उच्च गति काटने के दौरान कंपन और विरूपण को कम करने में मदद करता है।

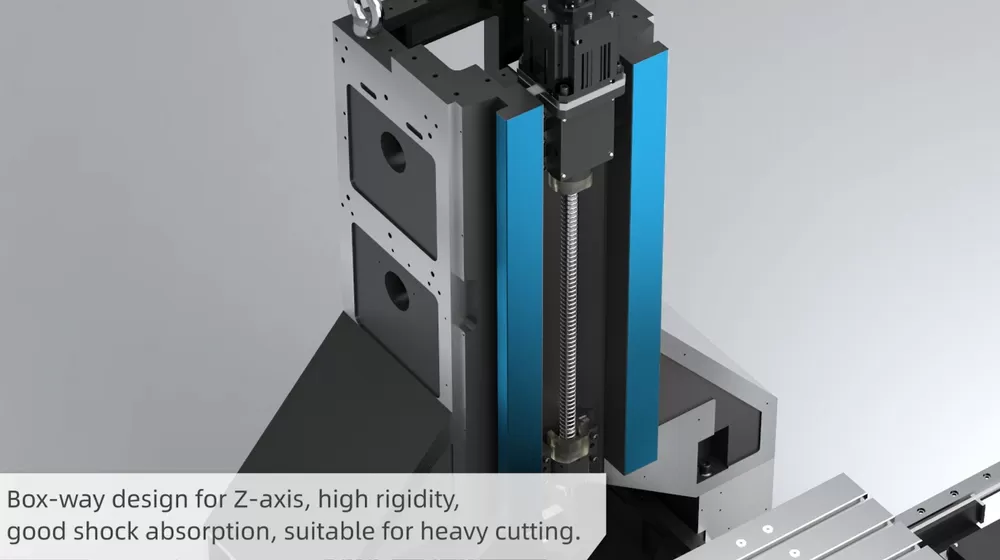

गाइड रेल प्रणाली
एक्स और वाई एक्स बड़े-स्पेक, उच्च-सटीक रोलर रैखिक गाइड से लैस हैं, जबकि z अक्ष उच्च-कठोरता आयताकार हार्ड रेल का उपयोग करता है, जो उच्च कठोरता के साथ उच्च गति क्षमताओं को जोड़ती है। यह सेटअप भारी काटने के लिए उपयुक्त है और अच्छी कंपन नमी प्रदान करता है।

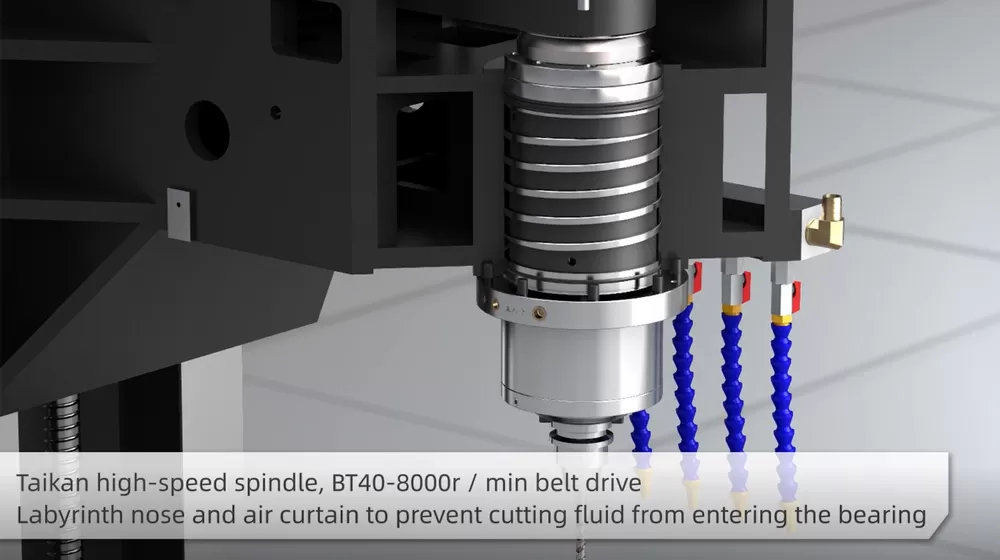

कुदाल
हाई-स्पीड स्पिंडल यूनिट (bt40, 8000r/मिनट) एक लेबिरिन्थ डिजाइन और एयर पर्दा संरक्षण के साथ, तरल काटने वाले द्रव को काटने से रोकता है।
उपकरण पत्रिका
टैकन से 24-टूल आर्म-टाइप टूल पत्रिका अपने उच्च स्थिरता और विश्वसनीय प्रदर्शन के लिए जाना जाता है।
मशीन में गतिशील प्रतिक्रियाशीलता, उच्च गति काटने और कम गति, नो-क्रॉल ऑपरेशन को सक्षम करता है। यह छोटे और मध्यम आकार के बक्से, प्लेटों, डिस्क, वाल्व, कैसिंग और मोल्ड्स जैसे जटिल भागों के लिए आदर्श है। यह मशीन व्यापक रूप से परिशुद्धता भागों निर्माण, 5 जी उत्पाद, हार्डवेयर, मोटर वाहन घटक और चिकित्सा उपकरणों सहित उद्योगों में व्यापक रूप से लागू होती है।

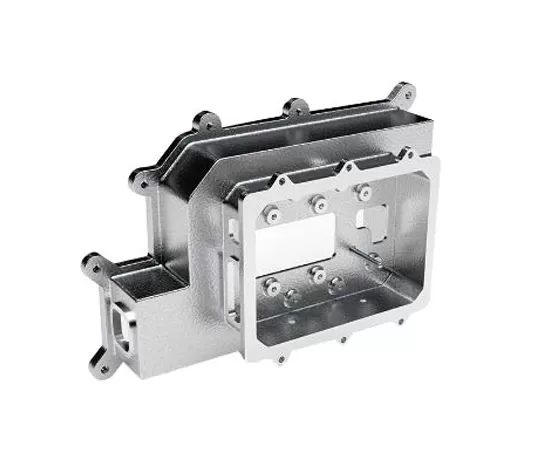

वर्कपीस उदाहरण 1

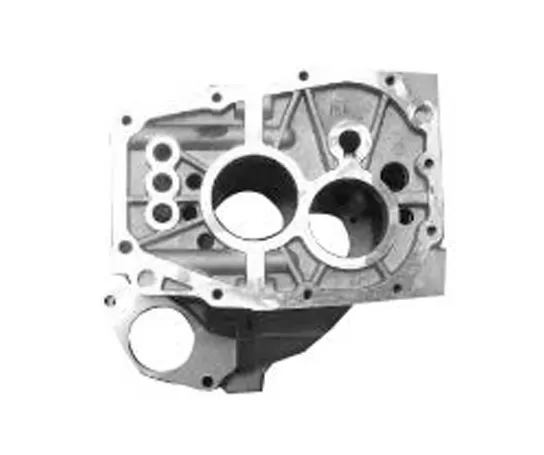

वर्कपीस उदाहरण 2

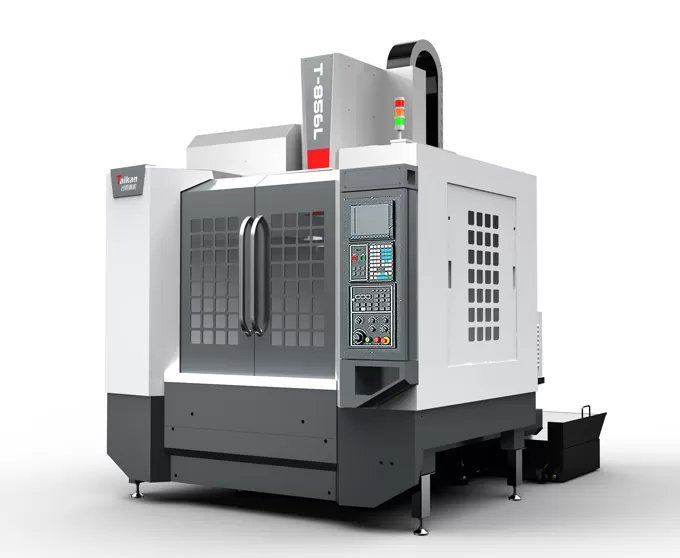

मद | इकाई | T-856L | टिप्पणी | ||
यात्रा | तालिका यात्रा (x अक्ष) | मिमी | 800 | ||
काठी यात्रा (y अक्ष) | मिमी | 500 | |||
हेडस्टॉक यात्रा (z अक्ष) | मिमी | 600 | |||
स्पिंडल नाक से टेबल सतह तक की दूरी | मिमी | 125 ~ 725 | |||
स्पिंडल सेंटर से कॉलम गाइड सतह तक की दूरी | मिमी | 565 | |||
कार्यटेबल | तालिका आकार | मिमी | 1000*500 | ||
अधिकतम लोड (यहां तक कि लोड-असर) | किलो | 500 | |||
टी-स्लॉट (स्लॉट की संख्या-स्लॉट चौड़ाई * दूरी) | मिमी | 18*100 | |||
कुदाल | मोटर शक्ति (रेटेड/लघु समय) | के | 7.5/11 | ||
मोटर टॉर्क (रेटेड/कम समय) | एन एम | 35.8/95.5 | |||
गति सीमा | आर/मिनट | 50 ~ 8000 (बेल्ट) | |||
स्पिंडल व्यास | मिमी | PF150 | |||
स्पिंडल टेपर | // | बीटी40 | |||
रिवेट स्पेसिफिकेशन | // | P40T-I (m403) | |||
गति | फ़ीड गति सीमा काटने | मिमी/मिनट | 1-10000 | ||
X/y/z अक्ष तीव्र गति | एम/मिनट | 36/36/24 | |||
सटीकता | स्थिति सटीकता (x/y/z) | मिमी | 0.008/0.008/0.01 | Gb/t18400.4 (पूर्ण यात्रा) | |
पुनरावृत्ति (x/y/z) | मिमी | 0.005/0.005/0.008 | |||
उपकरण पत्रिका | उपकरण क्षमता | पीसी | 24 | ||
अधिकतम उपकरण वजन | किलो | 7 | |||
अधिकतम उपकरण लंबाई | मिमी | 250 | |||
अधिकतम उपकरण व्यास (पूर्ण/आसन्न खाली) | मिमी | डेसन 75/डेसन | |||
अन्य | सीएनसी प्रणाली | // | मित्सुबिशी एम 80 वीबी | ||
वायु स्रोत | प्रवाह | एल/मिनट | 280 (आर) | ||
वायु दबाव | Mpa | 0.6 ~ 0.8 | |||
उपकरण क्षमता | केवा | 25 | |||
शीतलक टैंक क्षमता | एल | 300 | |||
मशीन का आकार | मिमी | 2240*3144*3033 | X * y * z अक्ष के अनुरूप | ||
वजन [संपादित करें] | किलो | 4800 |
इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
