मशीन संरचना

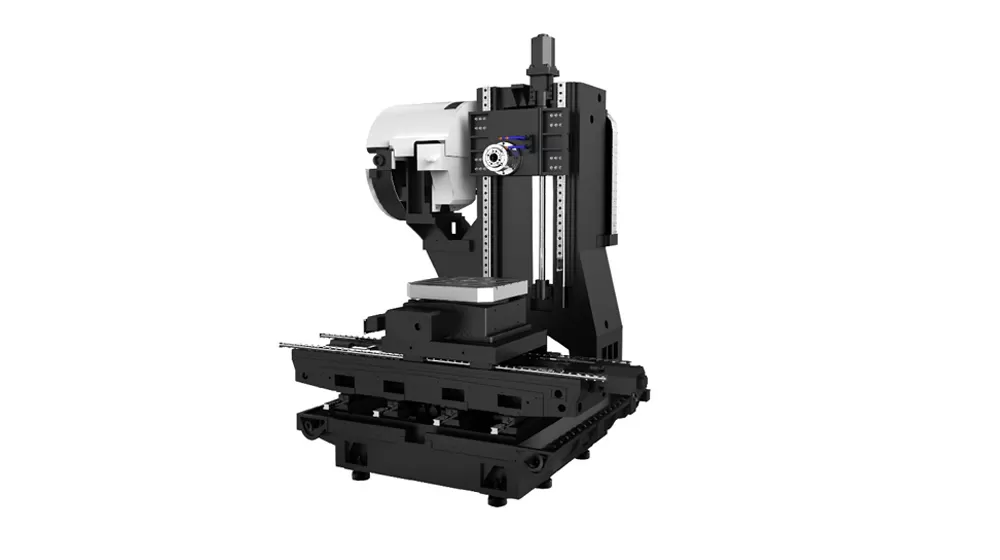

मशीन में एक क्रॉस स्लाइड टेबल और एक निश्चित कॉलम संरचना है। यह एक ओवरसाइज़, स्थिर आधार और एक उच्च-कठोरता, बड़े पैमाने पर कॉलम से सुसज्जित है। उन्नत स्थायित्व और स्थिरता के लिए उच्च शक्ति वाली कास्ट आयरन सामग्री से बने होते हैं।

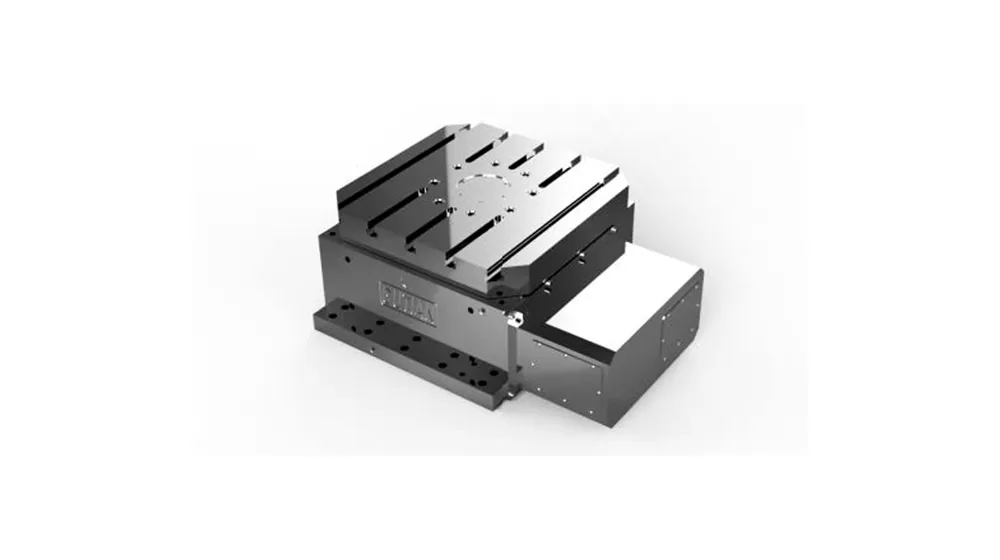

कैम प्रकार cnc रोटरी टेबल
न्यूनतम अनुक्रमणिका: रोटरी तालिका 0.001 ° का न्यूनतम अनुक्रमण प्रदान करता है।
उच्च परिशुद्धता और गतिः कैम प्रकार cnc रोटरी टेबल कैम की एक स्थिर गति ड्राइविंग सतह का उपयोग करता है और कैम की सतह और बुर्ज पर सुई असर के बीच पूर्व-लोड रोलिंग संपर्क, उच्च परिशुद्धता, उच्च गति, शून्य बैकलैश, और भारी भार को संभालने की क्षमता।

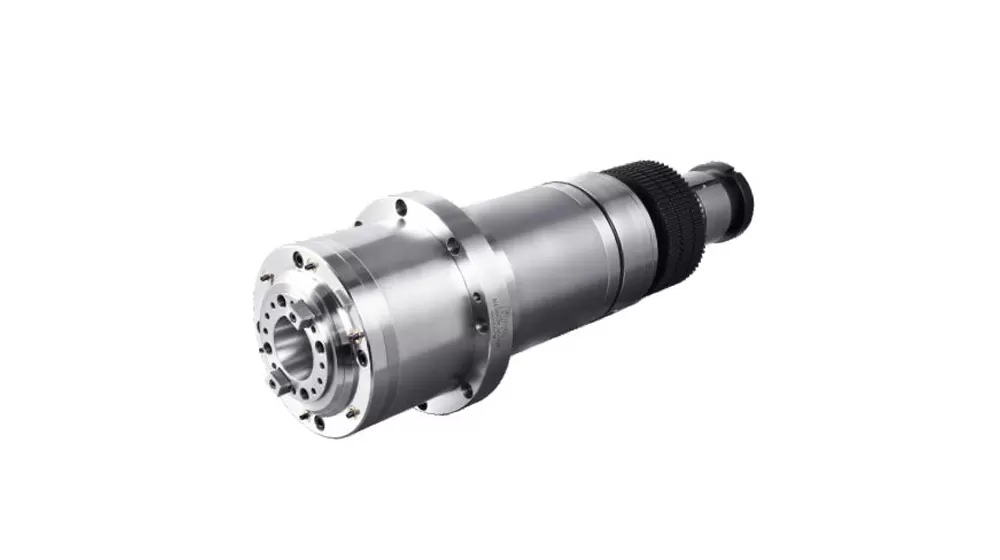

BT40-12000rpm डायरेक्ट ड्राइव स्पिंडल यूनिट
तेल शीतलन प्रणामः स्पिंडल थर्मल विरूपण को रोकने के लिए एक तेल शीतलन प्रणाली से सुसज्जित, लगातार प्रदर्शन सुनिश्चित करना।
लैबिरिनथ-प्रकार नाक के डिजाइन: शीतलक घुसपैठ को रोकने, स्पिंडल स्थायित्व और सटीकता को बढ़ाने के लिए एयर पर्दा संरक्षण कार्य के साथ एक लैबिरिनथ-शैली की नाक है।

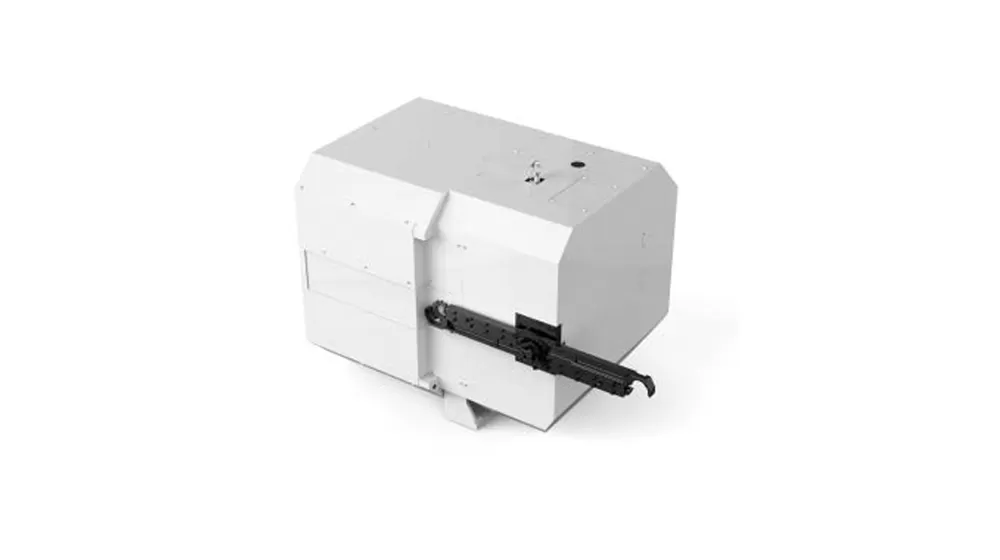

24t डिस्क उपकरण पत्रिका
कोण एन्कोडर नियंत्रणः उपकरण परिवर्तन कार्रवाई को नियंत्रित करने के लिए एक कोण एन्कोडर का उपयोग करता है, चिकनी और सटीक उपकरण परिवर्तन के लिए स्थिर और विश्वसनीय संकेतों को सुनिश्चित करता है।
कैम-संचालित तंत्र: कैम-संचालित उपकरण पत्रिका उच्च-परिशुद्धता रोटेशन की गारंटी देता है, भारी शुल्क उपकरणों के साथ भी सुचारू संचालन सुनिश्चित करता है।
पूरी तरह से संलग्न डिजाइनः पूरी तरह से संलग्न संरचना लोहे की फाइलिंग को उपकरण पत्रिका पर विभाजित करने से रोकता है, उपकरणों की रक्षा और मशीनिंग सटीकता को बनाए रखने से रोकता है।
मशीन उपकरण मध्यम और छोटे आकार के बॉक्स-आकार के घटकों, प्लेटों, डिस्क, वाल्व, आवास जैसे जटिल भागों के बहु-विविधता, छोटे-बैच प्रसंस्करण के लिए उपयुक्त है। और मोल्ड्स. यह व्यापक रूप से परिशुद्धता भागों, 5g उत्पाद, हार्डवेयर, मोटर वाहन भागों और चिकित्सा उपकरणों जैसे उद्योगों में व्यापक रूप से उपयोग किया जाता है।

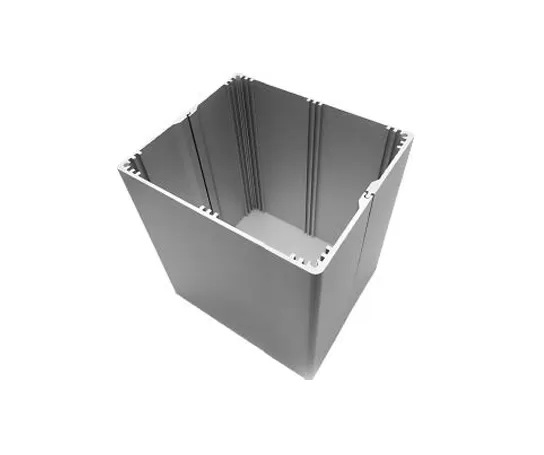

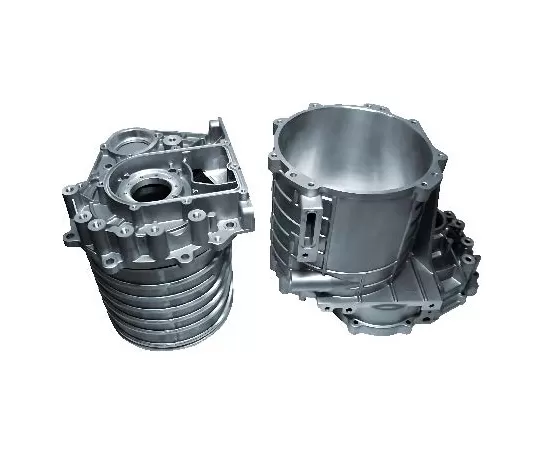

वर्कपीस उदाहरण 1

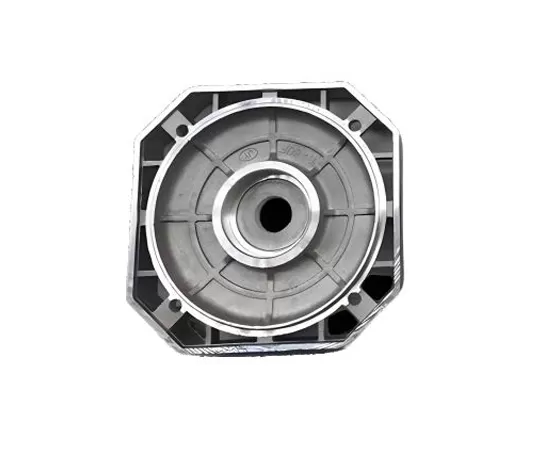

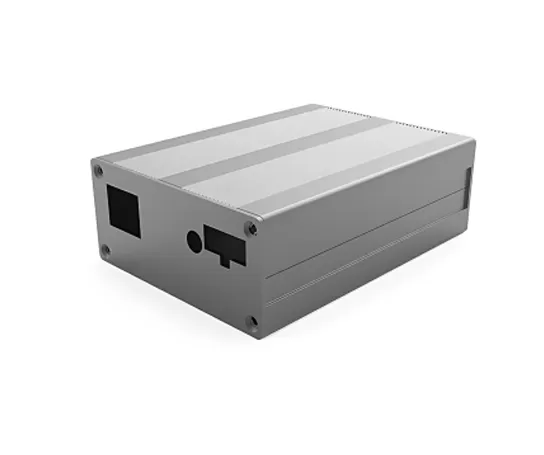

वर्कपीस उदाहरण 2
वर्कपीस उदाहरण 3
वर्कपीस उदाहरण 4
वर्कपीस उदाहरण 5

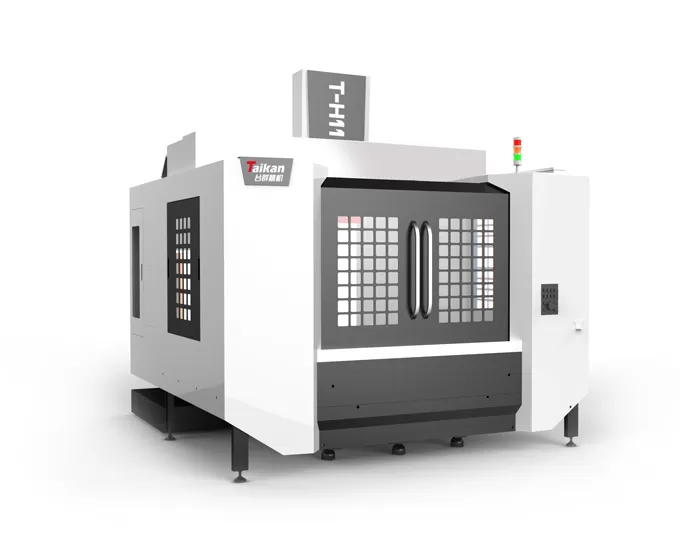

नाम | इकाई | T-H11 | टिप्पणी | |
यात्रा | तालिका यात्रा (x अक्ष) | मिमी | 1100 | बाएं और दाएं |
काठी यात्रा (z अक्ष) | मिमी | 650 | सामने और पीछे | |
हेडस्टॉक यात्रा (y अक्ष) | मिमी | 600 | ऊपर और नीचे | |
स्पिंडल एंड से टेबल सेंटर तक की दूरी | मिमी | 175 ~ 825 | ||
स्पिंडल सेंटर से टेबल सतह तक की दूरी | मिमी | 20 ~ 620 | ||
अधिकतम वर्कपीस रोटेशन व्यास | मिमी | 1200 | ||
वर्कपीस की स्वीकार्य ऊंचाई | मिमी | 720 | काम की सतह | |
योग्य | तालिका आकार | मिमी | 500*500 | |
अधिकतम लोड | किलो | 500 | ||
टी-स्लॉट (स्लॉट की संख्या-स्लॉट चौड़ाई * दूरी) | मिमी | 18*100 | ||
केंद्र स्थिति छेद | मिमी | |||
विभाजन सटीकता | चाप. सेक | ± 15 | ||
बार-बार सटीकता | चाप. सेक | ± 8 | ||
दबाव को बंद करना | किलो/सेमी 2 | 35 | ||
अधिकतम गति | आरपीएम | 40 | ||
न्यूनतम विभाजन इकाई | डिग (°) | 0.001 | ||
कुदाल | मोटर शक्ति (रेटेड/अल्पकालिक) | के | 7.5/11 | |
मोटर टॉर्क (रेटेड/अल्पकालिक) | एन एम | 35.8/95.5 | ||
गति | आर/मिनट | 12000 (सीधा संबंध) | ||
स्पिंडल व्यास | मिमी | PF150 | ||
उपकरण धारक विनिर्देशों | बीटी40 | |||
रिवेट स्पेसिफिकेशन | P40T-I (m403) | |||
गति | फ़ीड गति सीमा काटने | मिमी/मिनट | 1-10000 | |
X, y, z अक्ष तेजी से ट्रैवर्स गति | एम/मिनट | 36 | ||
सटीकता | स्थिति सटीकता (x/y/z) | मिमी | 0.01 | जीबी/टी 18400.4 (पूर्ण यात्रा) |
बार-बार स्थिति सटीकता (x/y/z) | मिमी | 0.007 | ||
उपकरण पत्रिका | उपकरण पत्रिका क्षमता | टी | 24 |
इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
