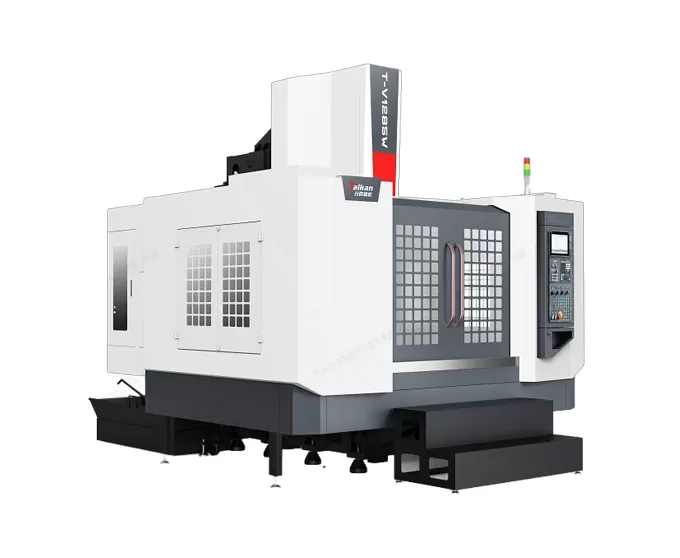

Name: T-V1285W उच्च-सटीक और उच्च दक्षता पहिया हब मशीनिंग केंद्र
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

T-V1285W उच्च परिशुद्धता और उच्च-दक्षता पहिया हब मशीनिंग केंद्र की विशेषताएं

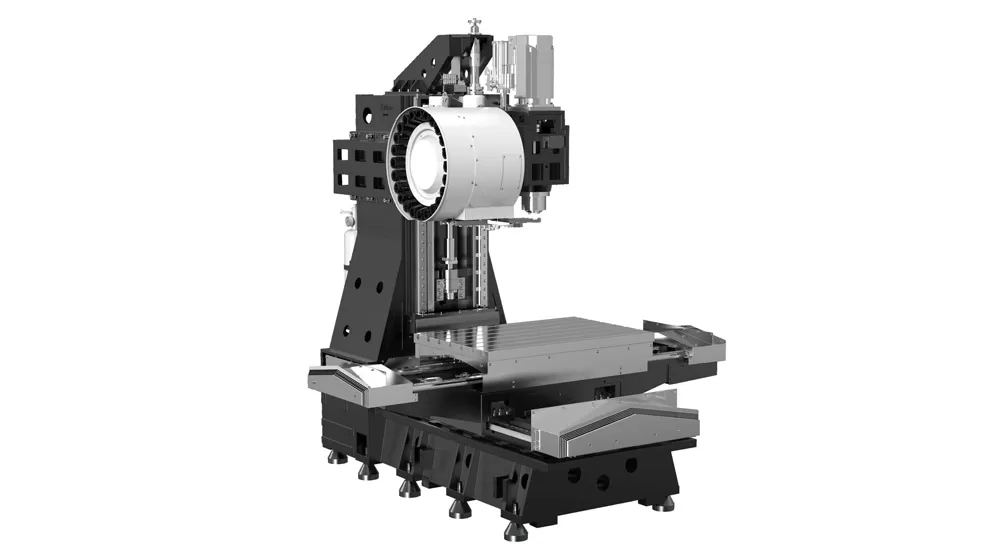

मशीन संरचना

विशेष रूप से ऑटोमोबाइल व्हील हब की मशीनिंग के लिए डिज़ाइन किया गया है, एक व्यापक स्ट्रोक, तेज प्रसंस्करण गति, उच्च कठोरता और सटीकता के साथ।

निश्चित कॉलम क्रॉस-स्लाइड संरचना, स्थिर आधार और बड़े-आकार ए-फ्रेम कॉलम उच्च गति काटने के दौरान कोई कंपन या विरूपण सुनिश्चित नहीं करते हैं।

अनुकूलित z-अक्ष

Z-अक्ष में नाइट्रोजन संतुलन और एक छह-ब्लॉक डिजाइन है, जो चिकनी उच्च गति को सुनिश्चित करता है और इसे उच्च-चमक सतह मशीनिंग के लिए आदर्श बनाता है।

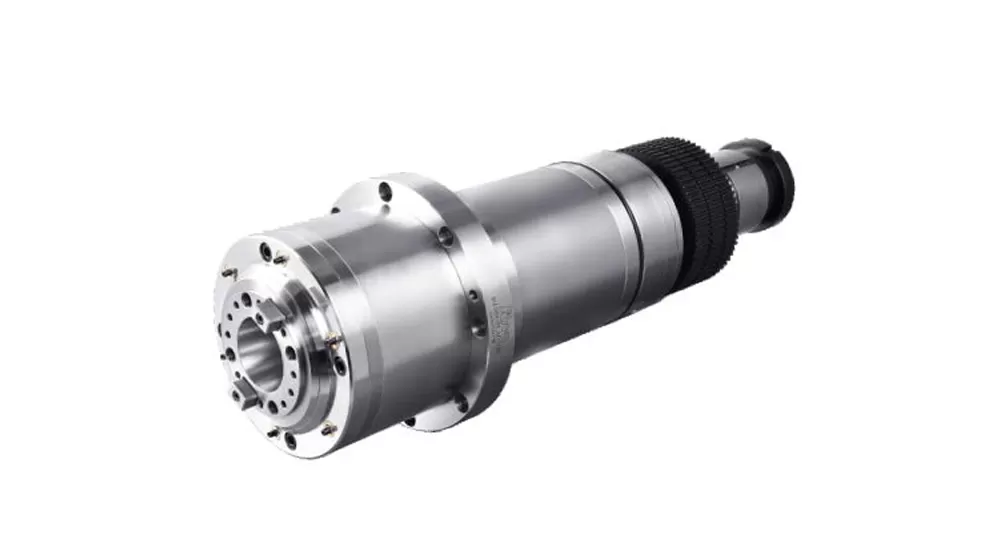

कुदाल

मशीन में टैकन से एक हाई-स्पीड स्पिंडल यूनिट है, जो एक BT40-12000 आरपीएम डायरेक्ट कनेक्शन हेड से लैस है। स्पिंडल फ्रंट एक वायु पर्दा संरक्षण के साथ एक लेबिरिन्थ डिजाइन का उपयोग करता है, जिससे तरल पदार्थों को स्पिंडल बीयरिंग में प्रवेश करने से रोकता है।

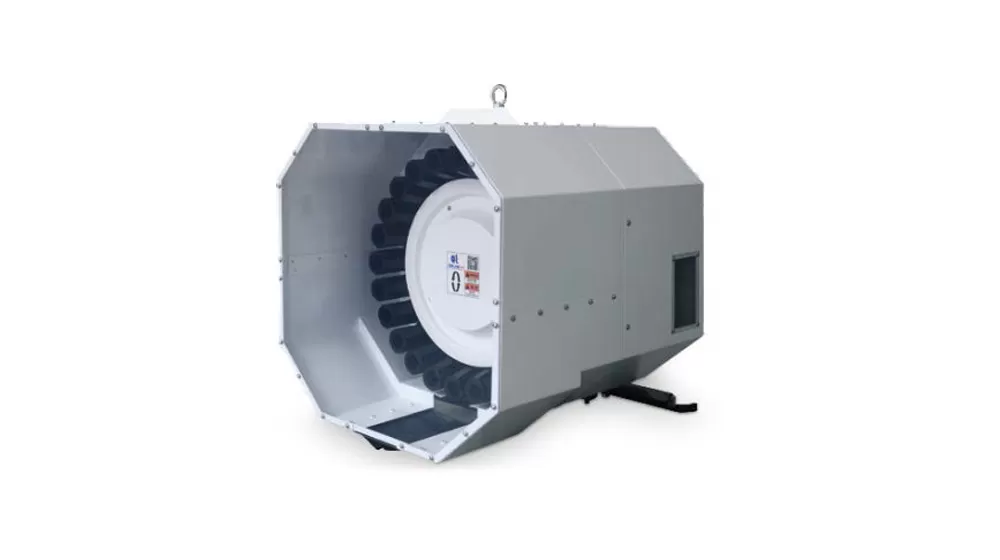

उपकरण पत्रिका

मशीन टैकन से 24-पॉकेट आर्म-टाइप टूल पत्रिका से लैस है, जो इसकी विश्वसनीय गुणवत्ता और स्थिर प्रदर्शन के लिए जानी जाती है।

T-V1285W उच्च-परिशुद्धता और उच्च-दक्षता व्हील हब मशीनिंग केंद्र

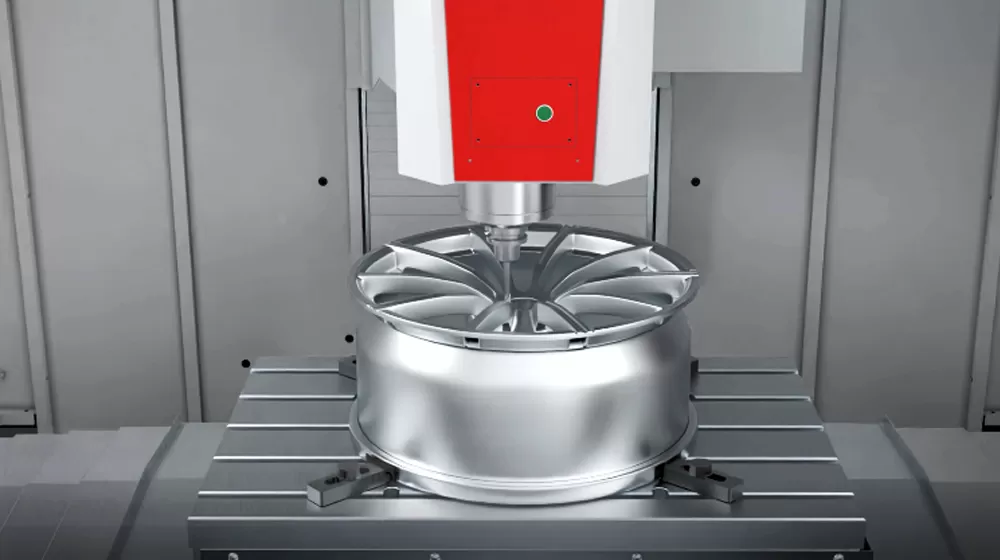

वर्कपीस स्वचालित रूप से और लगातार कई मशीनिंग ऑपरेशन कर सकता है जिसमें मिलिंग, ड्रिलिंग, बोरिंग, स्पॉट फेसिंग और टैपिंग सहित कई मशीनिंग ऑपरेशन कर सकता है। लंबे वाई-अक्ष स्ट्रोक डिजाइन की विशेषता, यह प्रणाली विशेष रूप से वर्ग या परिपत्र वर्कपीस के लिए उपयुक्त है, इसे व्यापक रूप से 26 इंच के नए ऊर्जा वाहन वाहन हब निर्माण में कास्टिंग/फोर्जिंग प्रक्रियाओं और अर्ध-ठोस डाई फोर्जिंग तकनीक को अपनाने में व्यापक रूप से लागू किया गया है।

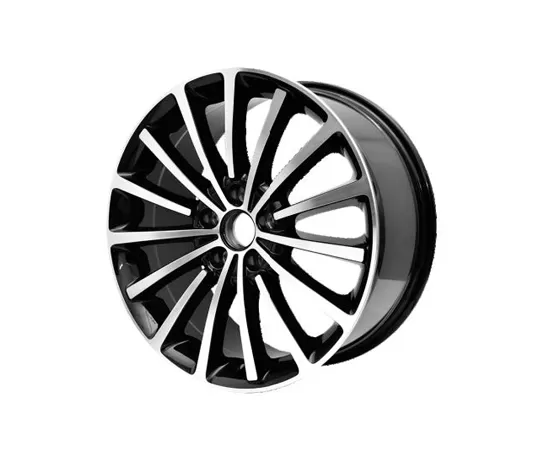

वर्कपीस उदाहरण 1

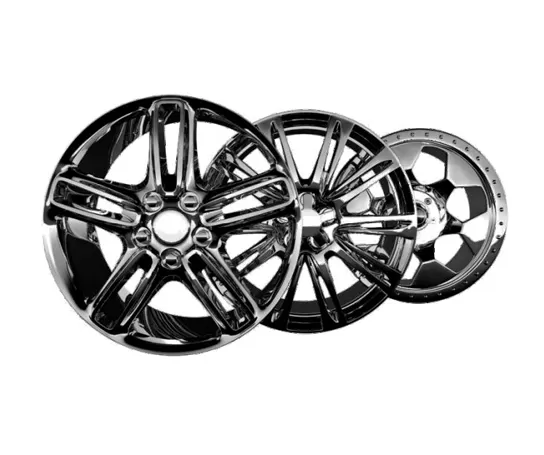

वर्कपीस उदाहरण 2

T-V1285W के स्पेसिफिकेशन

मद			इकाई	T-V1285W	टिप्पणी
यात्रा	तालिका यात्रा (x अक्ष)		मिमी	1200
	काठी यात्रा (y अक्ष)		मिमी	850
	हेडस्टॉक यात्रा (z अक्ष)		मिमी	700
	स्पिंडल नाक से टेबल सतह तक की दूरी		मिमी	80-780
	स्पिंडल सेंटर से कॉलम गाइड सतह तक की दूरी		मिमी	921
कार्यटेबल	तालिका आकार		मिमी	1300 × 850
	अधिकतम लोड (यहां तक कि लोड-असर)		किलो	1000
	टी-स्लॉट (स्लॉट की संख्या-स्लॉट चौड़ाई * दूरी)		मिमी	7-18 × 125
कुदाल	मोटर शक्ति (रेटेड/लघु समय)		के	11/15
	मोटर टॉर्क (रेटेड/कम समय)		एन एम	52.5/118
	गति सीमा		आर/मिनट	50 ~ 12000 (सीधे युग्मित)
	स्पिंडल व्यास		मिमी	PF150
	स्पिंडल टेपर		//	बीटी40
	रिवेट स्पेसिफिकेशन		//	P40T-I (m403)
गति	फ़ीड गति सीमा काटने		मिमी/मिनट	1-10000
गति	X/y/z अक्ष तीव्र गति		एम/मिनट	24/24/16
सटीकता	स्थिति सटीकता (x/y/z)		मिमी	0.01	Gb/t18400.4 (पूर्ण यात्रा)
सटीकता	पुनरावृत्ति (x/y/z)		मिमी	0.007	Gb/t18400.4 (पूर्ण यात्रा)
उपकरण पत्रिका	उपकरण क्षमता		पीसी	24
	अधिकतम उपकरण वजन		किलो	7
	अधिकतम उपकरण लंबाई		मिमी	250
	अधिकतम उपकरण व्यास (पूर्ण/आसन्न खाली)		मिमी	डेसन 75/डेसन
अन्य	सीएनसी प्रणाली		//	फैनक 0i-mf
	वायु स्रोत	प्रवाह	एल/मिनट	280 (आर)
	वायु स्रोत	वायु दबाव	Mpa	0.6 ~ 0.8
	उपकरण क्षमता		केवा	40
	शीतलक टैंक क्षमता		एल	350
	मशीन का आकार		मिमी	3000 × 4080 × 3200	X * y * z अक्ष के अनुरूप
	वजन [संपादित करें]		किलो	9200

इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।

तंत्र नियंत्रण

मित्सुबिशी

फुफुक

सीमेंस

ताईकन
