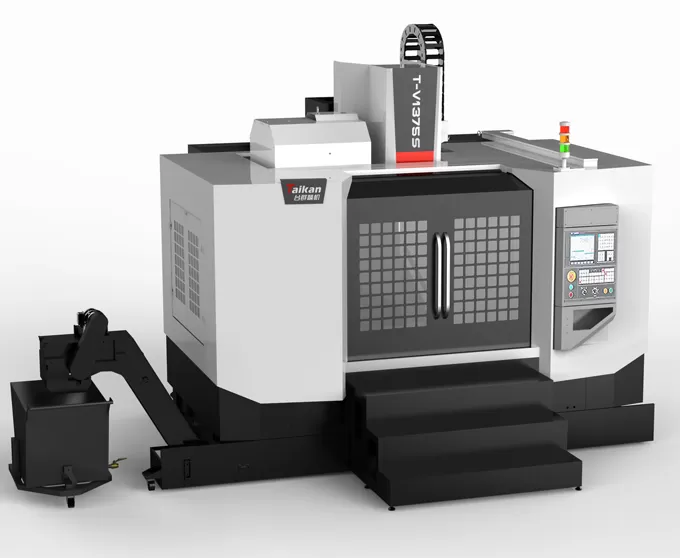

T-V1375S उच्च गति और उच्च दक्षता ऊर्ध्वाधर मशीनिंग केंद्र

तीन रैखिक गाइड रेल के साथ मानक संस्करण

उच्च गति और उच्च दक्षता-एक क्लासिक कृति


संपर्क

T-V1375S उच्च गति और उच्च दक्षता ऊर्ध्वाधर मशीनिंग केंद्र की विशेषताएं

मशीन संरचना

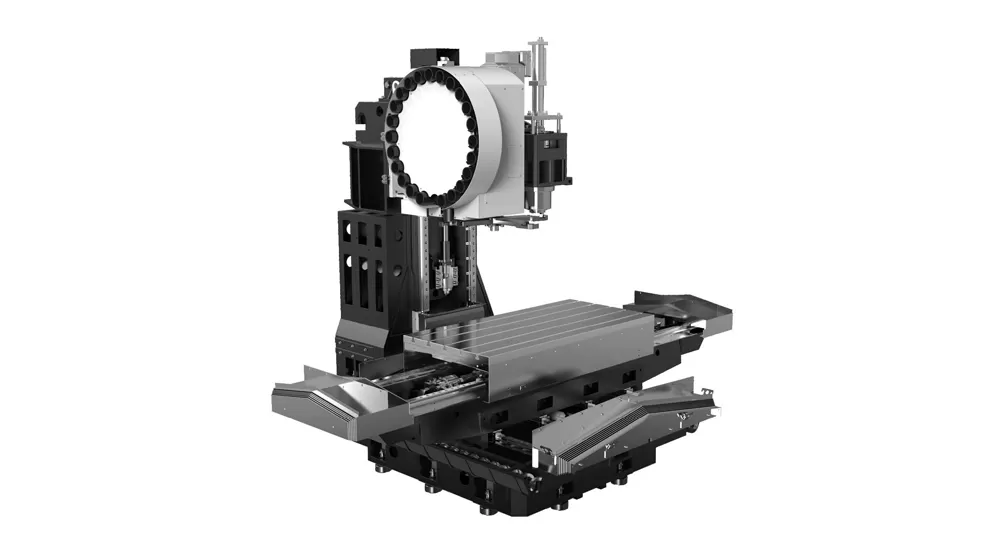

निश्चित कॉलम, क्रॉस-टाइप स्लाइडिंग टेबल: यह डिज़ाइन ठोस समर्थन प्रदान करता है और उच्च गति काटने के लिए उपयुक्त है।

बड़े, स्थिर आधार, उच्च कठोरता, व्यापक-अवधि ए-आकार का स्तंभ: कंपन और विरूपण को कम करता है, उच्च कठोरता सुनिश्चित करता है।

उच्च गुणवत्ता वाले राल रेत मोल्डिंग, उच्च शक्ति वाला कच्चा लोहा: मशीन की कठोरता और स्थिरता सुनिश्चित करता है, विरूपण को कम करता है, और दीर्घकालिक सटीकता को बनाए रखता है।

गाइड और गेंद शिकंजा

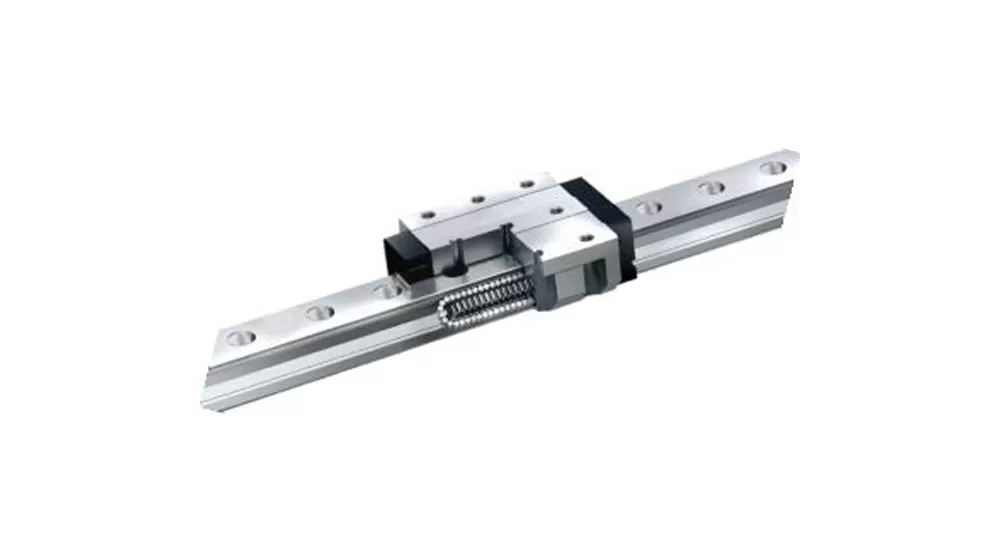

रोलर रैखिक गाइसः उच्च कठोरता, कम घर्षण और कम शोर

C3-class बॉल शिकंजा, पूर्व-तनाव संरचनाः थर्मल विस्तार प्रभावों को कम करता है, अधिक स्थिर सटीकता प्रदान करता है, और स्व-चिकनाई बीयरिंग सेवा जीवन का विस्तार करता है।

मशीनिंग.


कुदाल

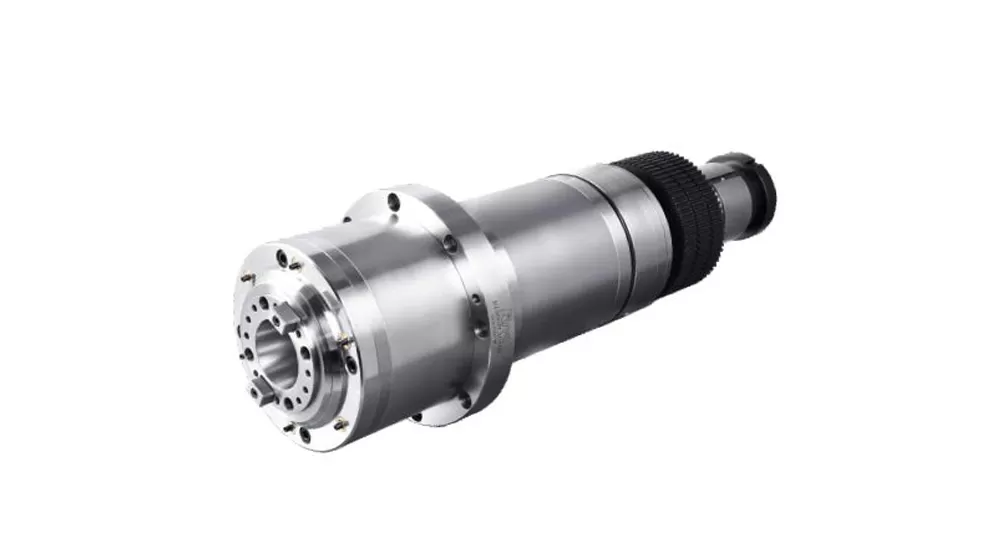

हाई-स्पीड स्पिंडल (BT40-12000r/मिनट): एक सीधे कनेक्शन हेड से लैस, स्पिंडल फ्रंट में एक लैबिरिन्थ डिजाइन प्रदान करता है ताकि शीतलक को स्पिंडल बीयरिंग में प्रवेश करने से रोका जा सके।


उपकरण पत्रिका

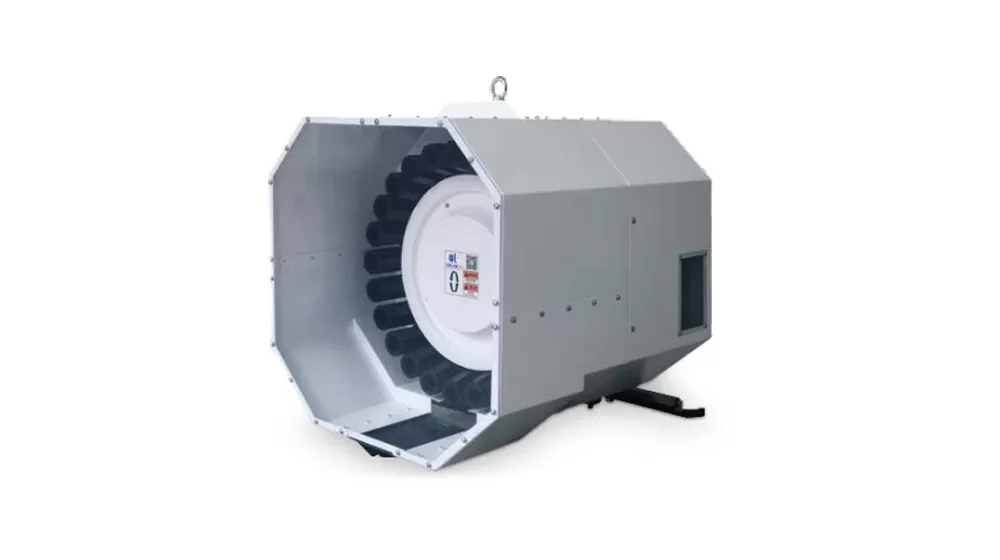

24-पॉकेट आर्म-टाइप टूल पत्रिकाः अच्छी स्थिरता, विश्वसनीय उपकरण परिवर्तन, और निरंतर सुनिश्चित करता है।


मशीन संरचना गाइड और गेंद शिकंजा कुदाल उपकरण पत्रिका

T-V1375S उच्च गति और उच्च दक्षता ऊर्ध्वाधर मशीनिंग केंद्र

मशीन उपकरण मध्यम और छोटे आकार के बॉक्स-आकार के घटकों, प्लेटों, डिस्क, वाल्व, आवास जैसे जटिल भागों के बहु-विविधता, छोटे-बैच प्रसंस्करण के लिए उपयुक्त है। और मोल्ड्स. यह व्यापक रूप से परिशुद्धता भागों, 5g उत्पाद, हार्डवेयर, मोटर वाहन भागों और चिकित्सा उपकरणों जैसे उद्योगों में व्यापक रूप से उपयोग किया जाता है।


Vmc850 ऊर्ध्वाधर मशीनिंग केंद्र

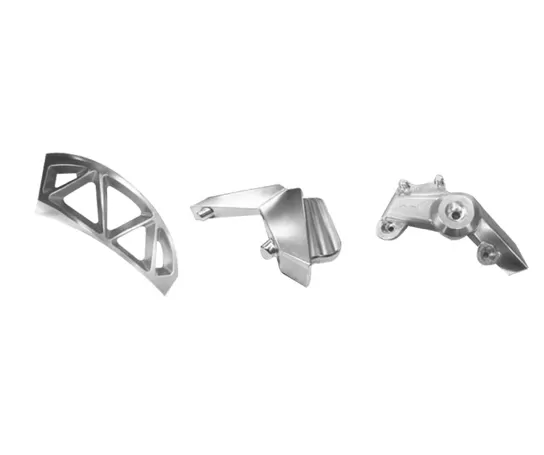

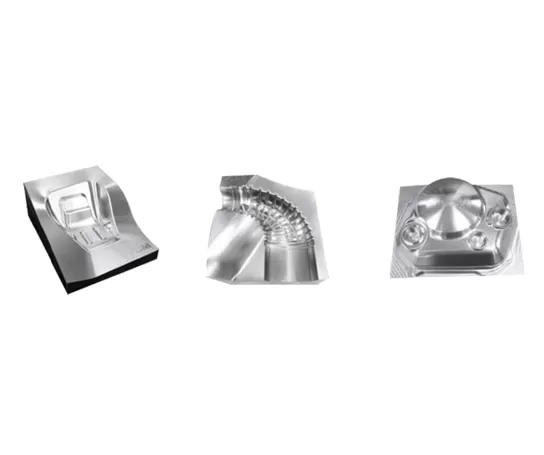

वर्कपीस उदाहरण 1

Vmc ऊर्ध्वाधर मशीनिंग केंद्र

वर्कपीस उदाहरण 2

T-V1375S उच्च गति और उच्च दक्षता ऊर्ध्वाधर मशीनिंग केंद्र


मद

इकाई

T-V1375S

टिप्पणी

यात्रा

तालिका यात्रा (x अक्ष)

मिमी

1350


काठी यात्रा (y अक्ष)

मिमी

750


हेडस्टॉक यात्रा (z अक्ष)

मिमी

750


स्पिंडल नाक से टेबल सतह तक की दूरी

मिमी

120 ~ 870


स्पिंडल सेंटर से कॉलम गाइड सतह तक की दूरी

मिमी

826


कार्यटेबल

तालिका आकार

मिमी

1500*750


अधिकतम लोड (यहां तक कि लोड-असर)

किलो

1300


टी-स्लॉट (स्लॉट की संख्या-स्लॉट चौड़ाई * दूरी)

मिमी

18*150


कुदाल

मोटर शक्ति (रेटेड/लघु समय)

के

15/18 5


मोटर टॉर्क (रेटेड/कम समय)

एन एम

143/191


गति सीमा

आर/मिनट

50 ~ 6000 (बेल्ट)


स्पिंडल व्यास

मिमी


स्पिंडल टेपर

//

बीटी50


रिवेट स्पेसिफिकेशन

//

P50T-I (m403)


गति

फ़ीड गति सीमा काटने

मिमी/मिनट

1-10000


X/y/z अक्ष तीव्र गति

एम/मिनट

24/24/20


सटीकता

स्थिति सटीकता (x/y/z)

मिमी

0.015

Gb/t18400.4 (पूर्ण यात्रा)

पुनरावृत्ति (x/y/z)

मिमी

0.008

उपकरण पत्रिका

उपकरण क्षमता

पीसी

24


अधिकतम उपकरण वजन

किलो

15


अधिकतम उपकरण लंबाई

मिमी

300


अधिकतम उपकरण व्यास (पूर्ण/आसन्न खाली)

मिमी

1.


अन्य

Z-अक्ष काउंटरवेट


नाइट्रोजन संतुलन


सीएनसी प्रणाली

//

फैनक 0i-mf प्लस (5)

वायु स्रोत

प्रवाह

एल/मिनट

280 (आर)


वायु दबाव

Mpa

0.6 ~ 0.8


उपकरण क्षमता

केवा

35


शीतलक टैंक क्षमता

एल

400


मशीन का आकार

मिमी

5050 × 3680 × 3440

चिप कन्वेयर पेडल के साथ

वजन [संपादित करें]

किलो

10500



इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।

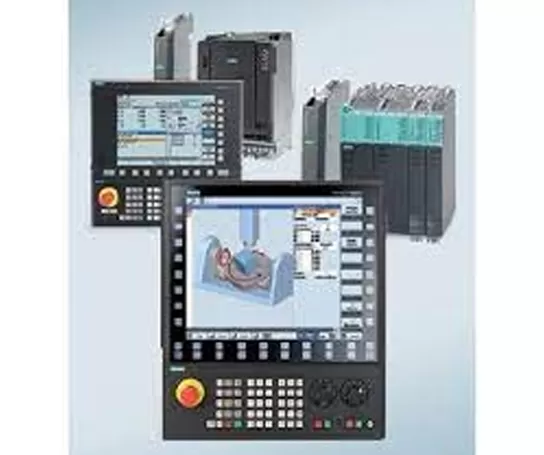

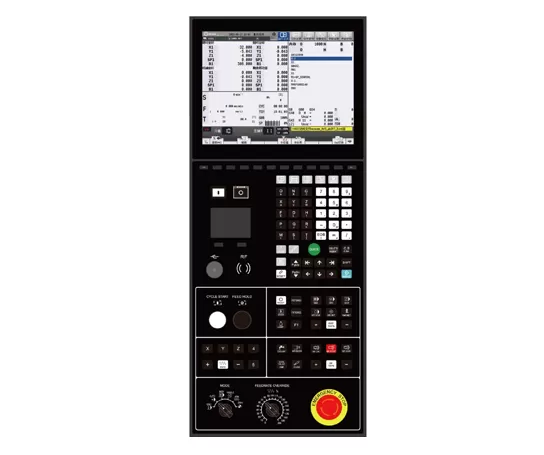

नियंत्रण और सॉफ्टवेयर

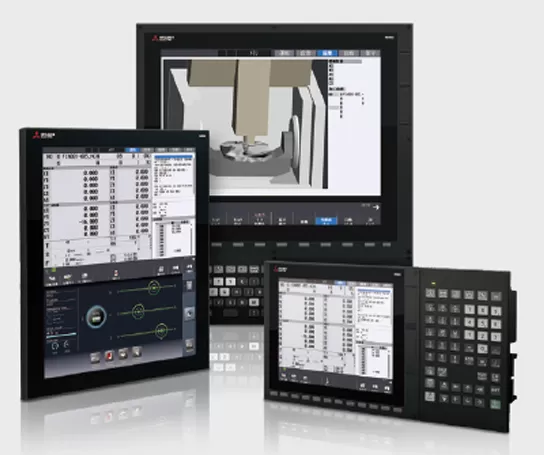

मित्सुबिशी

मित्सुबिशी

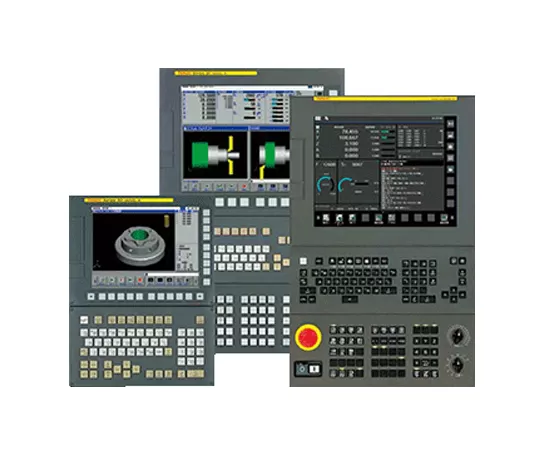

फुफुक
