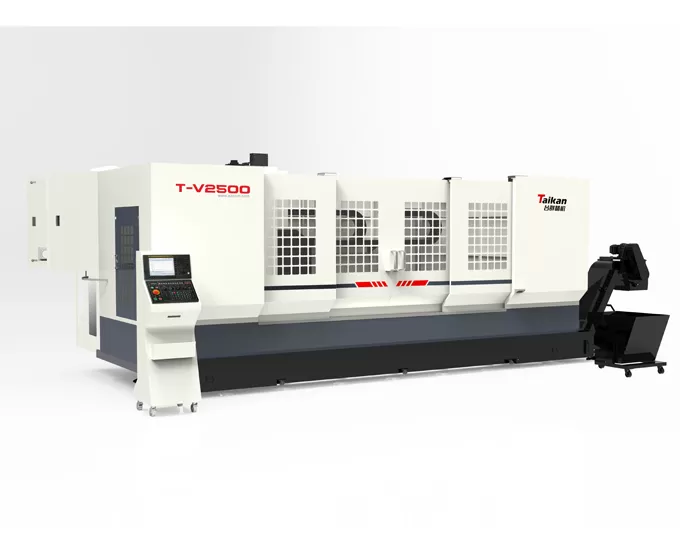

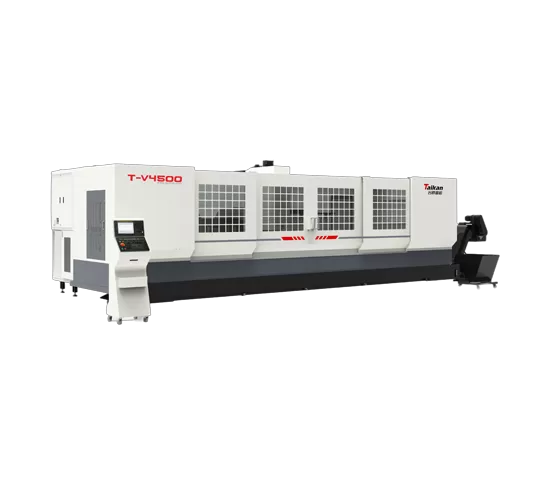

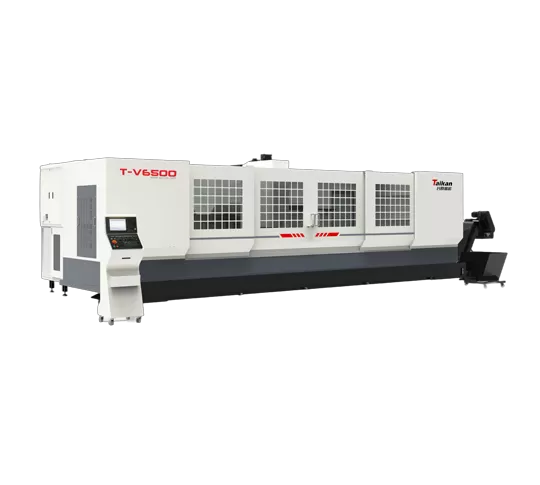

स्तंभ प्रोफ़ाइल मशीनिंग केंद्र
बीटी 40 (डिस्क प्रकार पत्रिका)

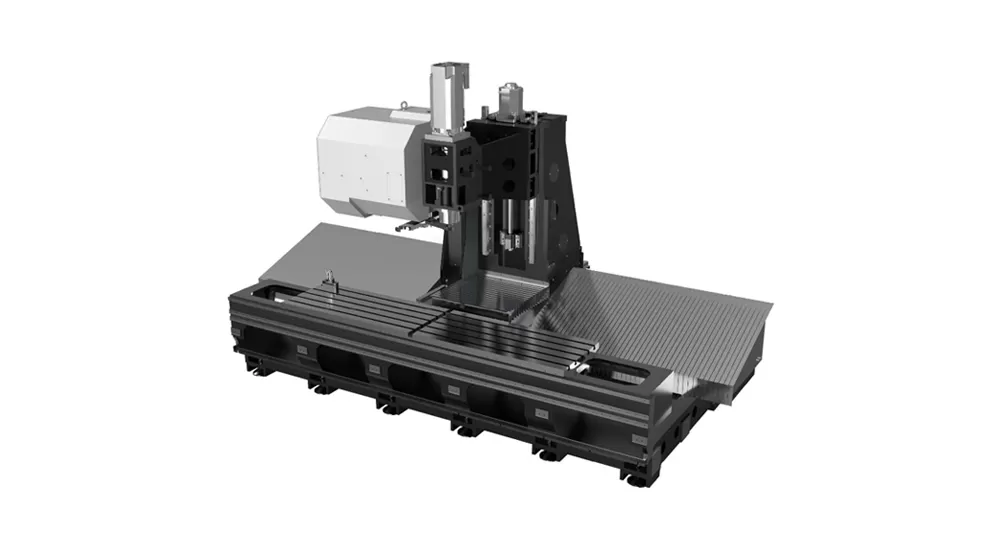

लंबे काम के लिए संरचनात्मक डिजाइन
इस मशीन उपकरण में एक निश्चित वर्कटेबल और कॉलम-चलती संरचना है, विशेष रूप से बड़े, संकीर्ण और लंबे भागों के लिए डिज़ाइन किया गया है, 2500 ~ 6500 मिमी और 50 मीटर/मिनट उच्च गति गति गति की यात्रा के साथ, लंबे वर्कपीस की उच्च-दक्षता प्रसंस्करण आवश्यकताओं को पूरा करता है।
मानक वेल्डेड बेस, कम लागत और तेज डिलीवरी की पेशकश, त्वरित उत्पादन सेटअप के लिए आदर्श है।
वैकल्पिक कास्ट आयरन बेस, उच्च स्थिरता और कंपन प्रतिरोध प्रदान करना, विरूपण को कम करना, और सटीकता सुनिश्चित करना, समग्र प्रदर्शन को बढ़ाना।
उच्च प्रदर्शन फ़ीड प्रणाली
एक्स, वाई, जेड एक्सएस उच्च-सटीक गेंद रैखिक गाइड से लैस हैं, जो उच्च गति और उच्च-सटीक फ़ीड गति सुनिश्चित करते हैं।

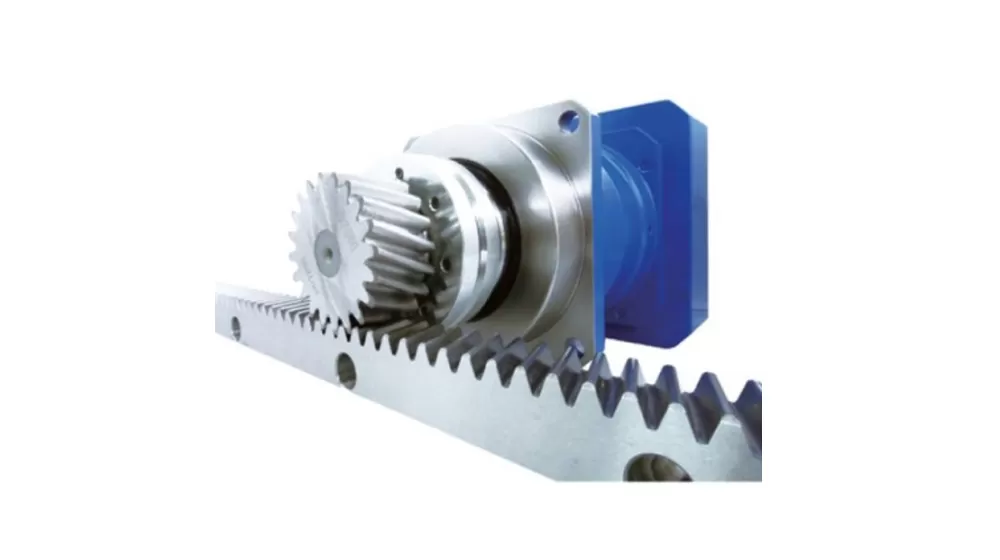

X अक्ष लंबी यात्रा पर उच्च गति गति का समर्थन करने के लिए एक गियर रैक ड्राइव सिस्टम का उपयोग करता है, जबकि मॉड्यूलर कॉन्फ़िगरेशन को भी समायोजित करता है।
Y/z अक्षों गेंद के स्क्रू द्वारा संचालित होते हैं, उत्कृष्ट कठोरता और सटीकता प्रदान करते हैं, स्थिर मशीनिंग गुणवत्ता सुनिश्चित करते हैं।
टेकन हाई-स्पीड स्पिंडल यूनिट
एक BT40-12000r/मिनट डायरेक्ट-ड्राइव स्पिंडल से सुसज्जित, जटिल प्रसंस्करण आवश्यकताओं को पूरा करने के लिए असाधारण उच्च गति कटौती प्रदर्शन प्रदान करना।
स्पिंडल फ्रंट एंड में एक लैबिरिन्थ डिज़ाइन है और इसमें एक एयर पर्दा संरक्षण प्रणाली शामिल है जो शीतलक को स्पिंडल बीयरिंग में प्रवेश करने से प्रभावी ढंग से रोकने के लिए एक एयर पर्दा संरक्षण प्रणाली शामिल है।
बीटी 40 (डिस्क प्रकार पत्रिका)
24-उपकरण
अत्यधिक विश्वसनीय, प्रदर्शन में स्थिर, और उत्पादन दक्षता में सुधार के लिए त्वरित उपकरण परिवर्तनों का समर्थन करता है।
5 जी, नई ऊर्जा, मोटर वाहन, इलेक्ट्रॉनिक्स, मशीनरी विनिर्माण और घरेलू उपकरणों जैसे उद्योगों में व्यापक रूप से उपयोग किया जाता है, यह स्थापना छेद, जल निकासी खांचे, लॉक होल के बड़े प्रसंस्करण के लिए उपयुक्त है। आकार के छेद, और संकीर्ण और लंबी एल्यूमीनियम प्रोफाइल पर अन्य विशेषताएं।

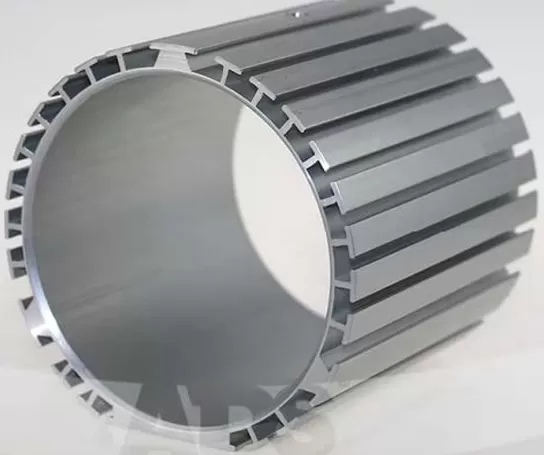

वर्कपीस उदाहरण 1

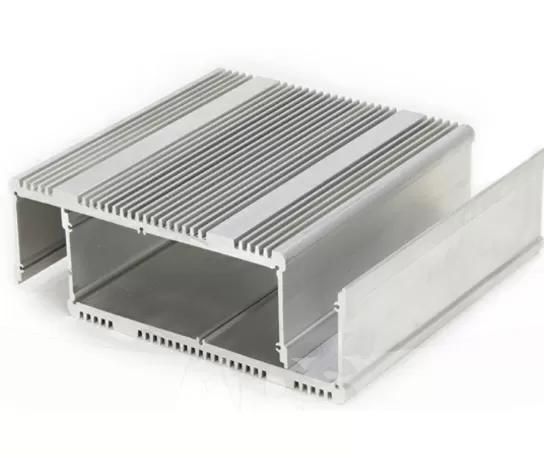

वर्कपीस उदाहरण 2
मद | इकाई | T-V2500 | टिप्पणी | ||
यात्रा | तालिका यात्रा (x अक्ष) | मिमी | 2500 | ||
काठी यात्रा (y अक्ष) | मिमी | 550 | |||
हेडस्टॉक यात्रा (z अक्ष) | मिमी | 550 | |||
नाक से टेबल तक की दूरी | मिमी | 150-700 | |||
तालिका | तालिका आकार | मिमी | 2500*550 | ||
अधिकतम लोड | किलो | 800 | |||
टी-स्लॉट (संख्या-चौड़ाई * दूरी) | मिमी | 18*100 | |||
कुदाल | मोटर शक्ति (रेटेड/लघु समय) | के | 7.5/11 | ||
मोटर टॉर्क (रेटेड/कम समय) | एन एम | 35.8/95.5 | |||
स्पिंडल गति | आरपीएम | 20-12000 | |||
स्पिंडल व्यास | मिमी | 150 | |||
स्पिंडल टेपर | // | बीटी40 | |||
गति | फ़ीड गति सीमा काटने | मिमी/मिनट | 1-10000 | ||
X/y/z अक्ष तीव्र गति | एम/मिनट | 50/28/28 | |||
सटीकता | स्थिति सटीकता (x/y/z) | मिमी | 0.05/0.01/0.01 | जी/टी 18400.4 | |
पुनरावृत्ति (x/y/z) | मिमी | 0.03/0.008/0.008 | (पूरी यात्रा) | ||
उपकरण पत्रिका | उपकरण पत्रिका क्षमता | टी | 24 | ||
अधिकतम उपकरण वजन | किलो | 7 | |||
अधिकतम उपकरण लंबाई | मिमी | 250 | |||
अधिकतम उपकरण व्यास (पूर्ण/आसन्न खाली) | मिमी | 175/-150 | |||

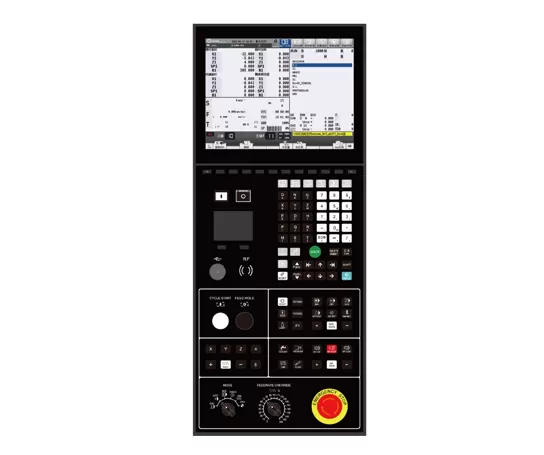

अन्य | सीएनसी प्रणाली | // | मित्सुबिशी एम 80 वीबी | ||
वायु स्रोत | प्रवाह | एल/मिनट | 280 (आर) | ||
वायु दबाव | Mpa | 0.6-0.8 | |||
उपकरण क्षमता | केवा | 25 | |||
शीतलक टैंक क्षमता | एल | 350 | |||
मशीन का आकार | मिमी | 6800*3200*2800 | X * y * z अक्ष के अनुरूप | ||
वजन [संपादित करें] | किलो | 9000 |
इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
