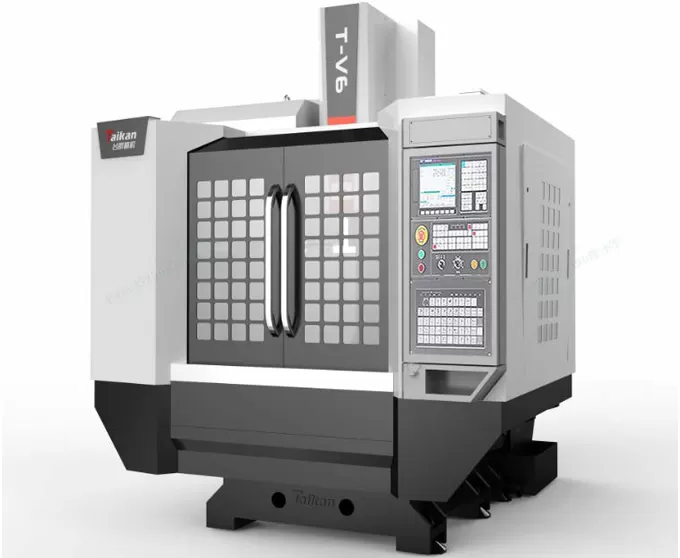

T-V6 प्रकाश काटने ऊर्ध्वाधर मशीनिंग केंद्र

उच्च गति और प्रकाश और तेज काटने-उच्च दक्षता का एक उत्कृष्ट कृति

संपर्क

T-V6 प्रकाश काटने ऊर्ध्वाधर मशीनिंग केंद्र की विशेषताएं

उच्च स्थिरता आधार

आधार संरचना, डिजिटल विश्लेषण और विशेष डिजाइन के माध्यम से डिज़ाइन किया गया है, छह-बिंदु समर्थन के साथ एक ओवरसाइज अवधि है, जो मशीन की कठोरता और कंपन प्रतिरोध को महत्वपूर्ण रूप से बढ़ाता है, मशीन की कठोरता और कंपन प्रतिरोध को महत्वपूर्ण रूप से बढ़ाता है। मुख्य बड़े घटकों को उच्च-गुणवत्ता वाले रेसिन रेत मोल्डिंग का उपयोग करते हुए उच्च-गुणवत्ता वाले रेसिन रेत मोल्डिंग का उपयोग करते हुए, मशीन के लिए उत्कृष्ट कठोरता और सटीकता प्रदान करते हैं।

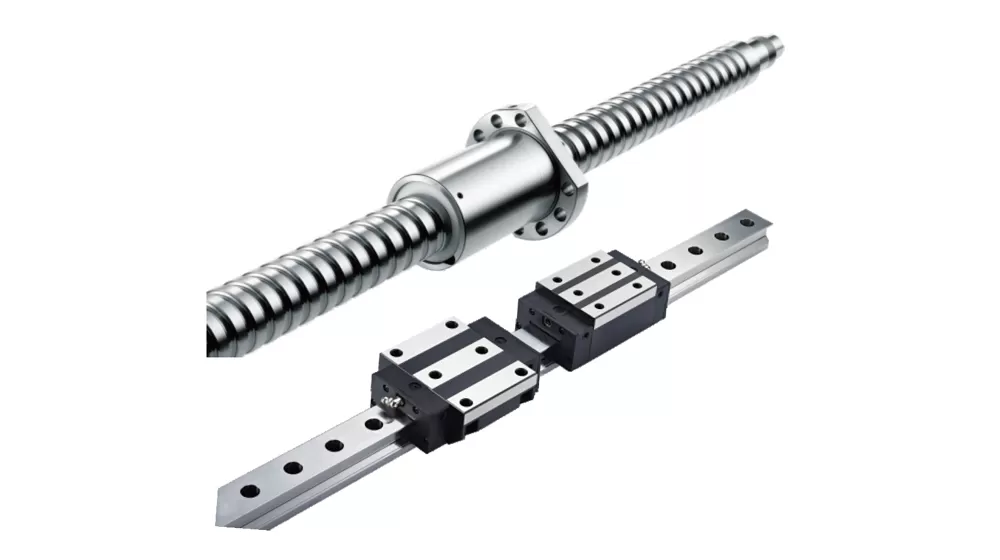

उच्च परिशुद्धता फ़ीड अक्षों

सभी तीन अक्षों बॉल लीनियर गाइड से लैस हैं, जो उच्च कठोरता, कम घर्षण और मजबूत लोड-असर क्षमता प्रदान करते हैं।
Z-अक्ष एक ब्रेक-टाइप सर्वो मोटर का उपयोग करता है जो एक काउंटरबैलेंस-फ्री डिज़ाइन के साथ संयुक्त रूप से एक ब्रेक-टाइप सर्वो मोटर का उपयोग करता है, जो 3 डी मशीनिंग के दौरान इष्टतम सतह सटीकता प्राप्त करता है।
पूर्ण स्ट्रोक गति सटीकता लेजर-कैलिब्रेट और मुआवजा दिया जाता है, उच्च परिशुद्धता और स्थिर अंशांकन परिणाम सुनिश्चित करता है।


टेकन हाई-स्पीड स्पिंडल यूनिट

स्पिंडल एक BT40-12000r/मिनट डायरेक्ट-ड्राइव स्पिंडल हेड का उपयोग करता है और एक स्वचालित स्थिर-तापमान परिसंचारी तेल शीतलन प्रणाली से लैस है, तापमान वृद्धि और थर्मल विरूपण को प्रभावी रूप से कम करता है।


टैकन 24-टूल आर्म प्रकार उपकरण पत्रिका

टूल पत्रिका बहु-प्रक्रिया मशीनिंग की आवश्यकताओं को पूरा करने के लिए विश्वसनीय गुणवत्ता, स्थिर प्रदर्शन और कुशल उपकरण परिवर्तन का दावा करती है।


उच्च स्थिरता आधार उच्च परिशुद्धता फ़ीड अक्षों टेकन हाई-स्पीड स्पिंडल यूनिट टैकन 24-टूल आर्म प्रकार उपकरण पत्रिका

T-V6 प्रकाश काटने ऊर्ध्वाधर मशीनिंग केंद्र

मशीन उपकरण मध्यम और छोटे आकार के बॉक्स-आकार के घटकों, प्लेटों, डिस्क, वाल्व, आवास जैसे जटिल भागों के बहु-विविधता, छोटे-बैच प्रसंस्करण के लिए उपयुक्त है। और मोल्ड्स. यह व्यापक रूप से परिशुद्धता भागों, 5g उत्पाद, हार्डवेयर, मोटर वाहन भागों और चिकित्सा उपकरणों जैसे उद्योगों में व्यापक रूप से उपयोग किया जाता है।


ऊर्ध्वाधर मिलिंग सेंटर मशीन

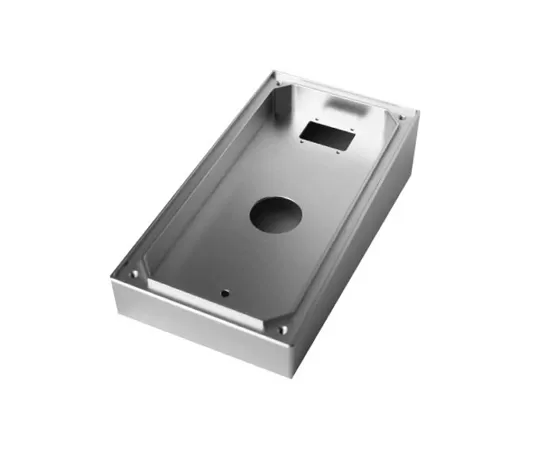

वर्कपीस उदाहरण 1

ऊर्ध्वाधर मिलिंग सेंटर मशीन

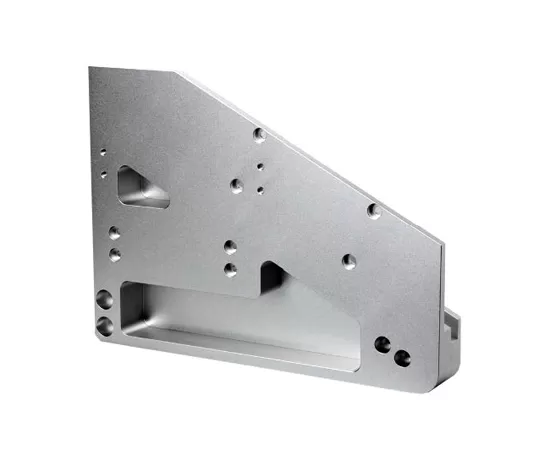

वर्कपीस उदाहरण 2

ऊर्ध्वाधर मिलिंग सेंटर मशीन

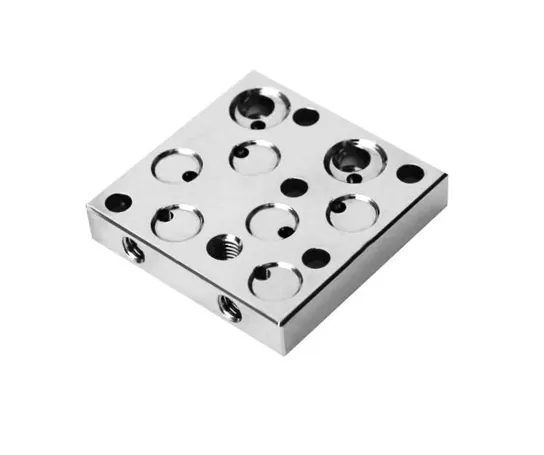

वर्कपीस उदाहरण 3

T-V6 प्रकाश काटने ऊर्ध्वाधर मशीनिंग केंद्र


मद

इकाई

T-V6

टिप्पणी

यात्रा

तालिका यात्रा (x अक्ष)

मिमी

600


काठी यात्रा (y अक्ष)

मिमी

390


हेडस्टॉक यात्रा (z अक्ष)

मिमी

450


स्पिंडल नाक से टेबल सतह तक की दूरी

मिमी

190 ~ 640


स्पिंडल सेंटर से कॉलम गाइड सतह तक की दूरी

मिमी

455


कार्यटेबल

तालिका आकार

मिमी

700*400


अधिकतम लोड (यहां तक कि लोड-असर)

किलो

250


टी-स्लॉट (स्लॉट की संख्या-स्लॉट चौड़ाई * दूरी)

मिमी

3-18*125


कुदाल

मोटर शक्ति (रेटेड/लघु समय)

के

3.7/5.5


मोटर टॉर्क (रेटेड/कम समय)

एन एम

23.6/35


गति सीमा

आर/मिनट

20 ~ 12000 (सीधे युग्मित)


स्पिंडल व्यास

मिमी


स्पिंडल टेपर

//

बीटी40


रिवेट स्पेसिफिकेशन

//

P40T-I (m403)


गति

फ़ीड गति सीमा काटने

मिमी/मिनट

1-10000


X/y/z अक्ष तीव्र गति

एम/मिनट

48/48/48


सटीकता

स्थिति सटीकता (x/y/z)

मिमी

0.006

Gb/t18400.4 (पूर्ण यात्रा)

पुनरावृत्ति (x/y/z)

मिमी

0.004

उपकरण पत्रिका

उपकरण क्षमता

पीसी

24


अधिकतम उपकरण वजन

किलो

7


अधिकतम उपकरण लंबाई

मिमी

250


अधिकतम उपकरण व्यास (पूर्ण/आसन्न खाली)

मिमी

डेसन 75/डेसन


अन्य

Z-अक्ष काउंटरवेट




सीएनसी प्रणाली

//

मित्सुबिशी एम 80 वीबी


वायु स्रोत

प्रवाह

एल/मिनट

280 (आर)


वायु दबाव

Mpa

0.6 ~ 0.8


उपकरण क्षमता

केवा

15


शीतलक टैंक क्षमता

एल

145


मशीन का आकार

मिमी

2100 × 2580 × 2670

X * y * z अक्ष के अनुरूप

वजन [संपादित करें]

किलो

3500



इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
