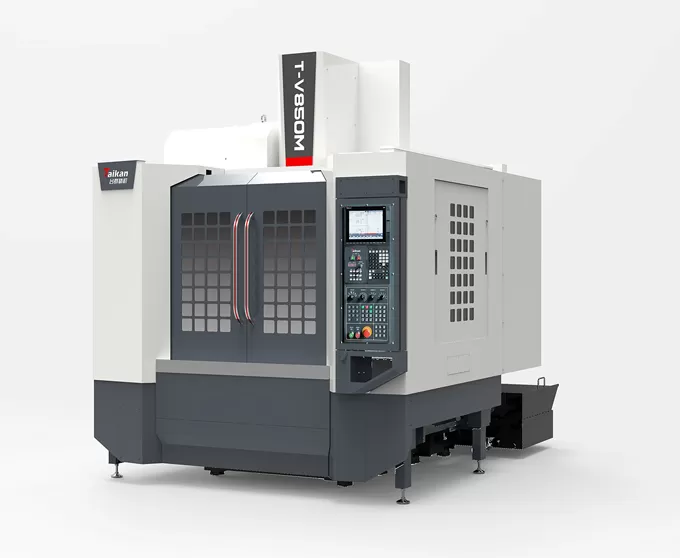

T-V850M उच्च गति और उच्च-कठोरता ऊर्ध्वाधर मशीनिंग केंद्र

उत्कृष्ट कठोरता

उच्च गति और उच्च कठोरता-भारी कटौती संचालन के लिए एक उत्कृष्ट कृति


संपर्क

T-V850M उच्च गति और उच्च-कठोरता ऊर्ध्वाधर मशीनिंग केंद्र की विशेषताएं

उच्च कठोरता स्थिर संरचना

एक ओवरसाइज, स्थिर आधार और उच्च कठोरता के साथ फिक्स्ड-कॉलम क्रॉस-स्लाइड डिज़ाइन, व्यापक-अवधि ए-फ्रेम कॉलम कंपन-मुक्त और विरूपण-प्रतिरोधी उच्च गति मशीनिंग सुनिश्चित करता है।

प्रमुख संरचनात्मक घटक उच्च शक्ति वाले लोहा से बने होते हैं, जो असाधारण कठोरता और स्थिरता प्रदान करते हैं।


उच्च परिशुद्धता फ़ीड अक्षों

तीनों अक्षों रोलर रैखिक गाइड का उपयोग करते हैं, उच्च कठोरता, कम घर्षण और कम शोर की पेशकश करते हैं, ट्रांसमिशन सटीकता में काफी सुधार करते हैं।

बॉल शिकंजा थर्मल विस्तार प्रभावों को कम करने के लिए पूर्व-तनाव संरचनाओं से लैस हैं, और स्व-चिकनाई बीयरिंग उनके सेवा जीवन का विस्तार करते हैं।


टेकन हाई-स्पीड स्पिंडल यूनिट

उच्च गति मशीनिंग का समर्थन करने के लिए डिज़ाइन किया गया BT40-8000r/मिनट बेल्ट-संचालित स्पिंडल

स्पिंडल फ्रंट एंड में एयर पर्दा सुरक्षा के साथ एक लैबिरिन्थ डिजाइन है, जो प्रभावी रूप से शीतलक को बीयरिंग में प्रवेश करने से रोकने, स्थायित्व और विश्वसनीयता को बढ़ाने से रोकता है।


टैकन 24-टूल आर्म प्रकार उपकरण पत्रिका

टूल पत्रिका बहु-प्रक्रिया मशीनिंग की आवश्यकताओं को पूरा करने के लिए विश्वसनीय गुणवत्ता, स्थिर प्रदर्शन और कुशल उपकरण परिवर्तन का दावा करती है।


उच्च कठोरता स्थिर संरचना उच्च परिशुद्धता फ़ीड अक्षों टेकन हाई-स्पीड स्पिंडल यूनिट टैकन 24-टूल आर्म प्रकार उपकरण पत्रिका

T-V850M उच्च गति और उच्च-कठोरता ऊर्ध्वाधर मशीनिंग केंद्र

यह मशीन विशेष रूप से छोटे से मध्यम आकार के बक्से, प्लेटों, डिस्क, वाल्व, आवास और मोल्ड्स जैसे जटिल भागों के छोटे से मध्यम बैच के लिए उपयुक्त है। यह व्यापक रूप से परिशुद्धता भागों, 5 जी उत्पाद, हार्डवेयर, मोटर वाहन घटकों और चिकित्सा उपकरणों जैसे उद्योगों में व्यापक रूप से उपयोग किया जाता है।


वीएमडीसी 500

वर्कपीस उदाहरण 1

वीएमडीसी 500

वर्कपीस उदाहरण 2

वीएमडीसी 500

वर्कपीस उदाहरण 3

T-V850M उच्च गति और उच्च-कठोरता ऊर्ध्वाधर मशीनिंग केंद्र

मद

इकाई

T-V850M

टिप्पणी

यात्रा

तालिका यात्रा (x अक्ष)

मिमी

850


काठी यात्रा (y अक्ष)

मिमी

550


हेडस्टॉक यात्रा (z अक्ष)

मिमी

550


स्पिंडल नाक से टेबल सतह तक की दूरी

मिमी

150 ~ 700


स्पिंडल सेंटर से कॉलम गाइड सतह तक की दूरी

मिमी

613


कार्यटेबल

तालिका आकार

मिमी

1000*550


अधिकतम लोड (यहां तक कि लोड-असर)

किलो

600


टी-स्लॉट (स्लॉट की संख्या-स्लॉट चौड़ाई * दूरी)

मिमी

18*100


कुदाल

मोटर शक्ति (रेटेड/लघु समय)

के

11/15


मोटर टॉर्क (रेटेड/कम समय)

एन एम

52.5/118


गति सीमा

आर/मिनट

50 ~ 8000 (बेल्ट)


स्पिंडल व्यास

मिमी

PF150


स्पिंडल टेपर

//

बीटी40


रिवेट स्पेसिफिकेशन

//

P40T-I (m403)


गति

फ़ीड गति सीमा काटने

मिमी/मिनट

1-10000


X/y/z अक्ष तीव्र गति

एम/मिनट

36/36/30


सटीकता

स्थिति सटीकता (x/y/z)

मिमी

0.008

Gb/t18400.4 (पूर्ण यात्रा)

पुनरावृत्ति (x/y/z)

मिमी

0.005

उपकरण पत्रिका

उपकरण क्षमता

पीसी

24


अधिकतम उपकरण वजन

किलो

7


अधिकतम उपकरण लंबाई

मिमी

250


अधिकतम उपकरण व्यास (पूर्ण/आसन्न खाली)

मिमी

डेसन 75/डेसन


अन्य

Z-अक्ष काउंटरवेट

//

//


सीएनसी प्रणाली

//

मित्सुबिशी एम 80 वीबी


वायु स्रोत

प्रवाह

एल/मिनट

280 (आर)


वायु दबाव

Mpa

0.6 ~ 0.8


उपकरण क्षमता

केवा

25


शीतलक टैंक क्षमता

एल

300


मशीन का आकार

मिमी

2250*3170*2889

X * y * z अक्ष के अनुरूप

वजन [संपादित करें]

किलो

6000



इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
