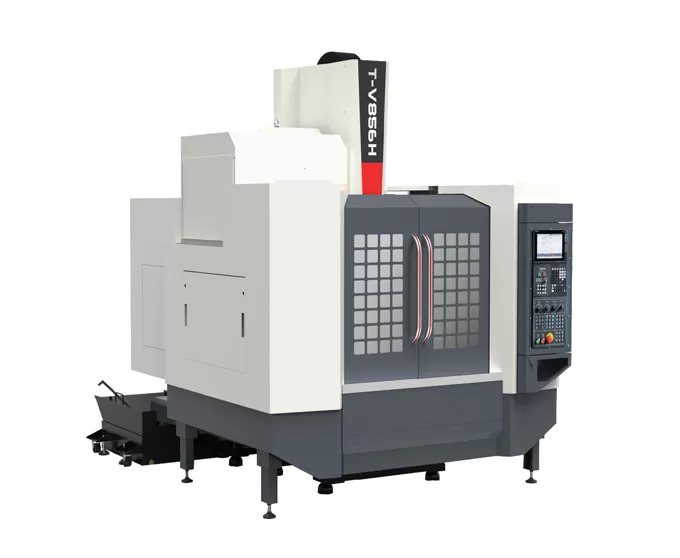

तीन रैखिक के साथ उन्नत संस्करण
उच्च गति और उच्च परिशुद्धता-उत्कृष्ट शिल्प कौशल के लिए एक वसीयतनामा

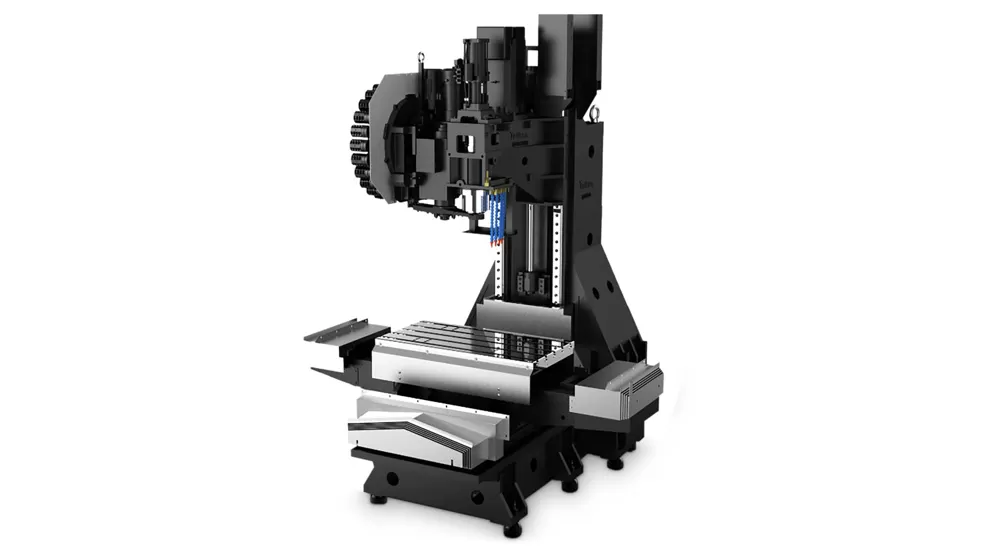

मशीन संरचना
मशीन में क्रॉस-प्रकार स्लाइडिंग टेबल के साथ एक निश्चित कॉलम संरचना है। शरीर को एक अतिरिक्त बड़े स्थिर आधार और उच्च कठोरता, व्यापक आकार के कॉलम के साथ बनाया गया है, जो कंपन-मुक्त और विरूपण मुक्त उच्च गति वाली कटौती सुनिश्चित करता है।

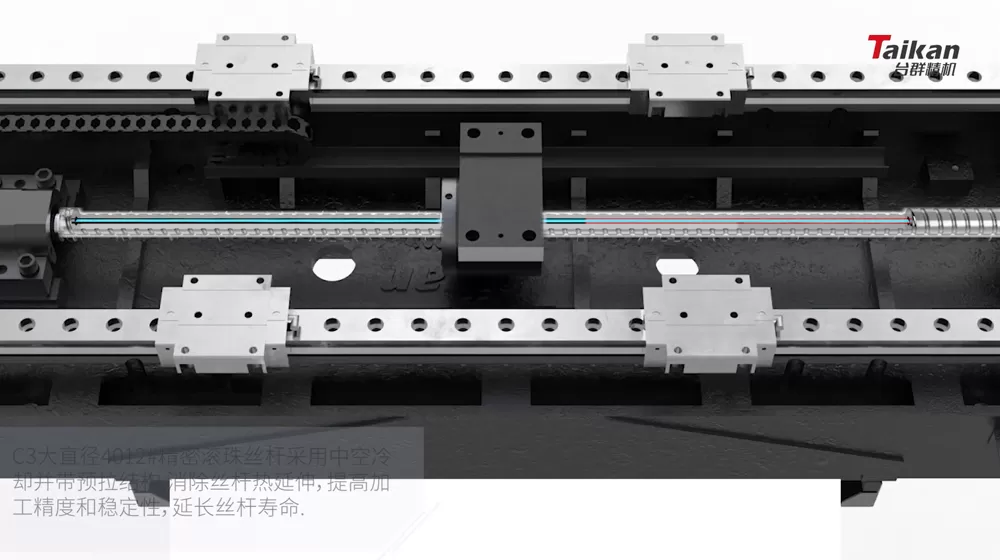

खोखले गेंद शिकंजा
पूर्व-टेंशनड संरचना के साथ खोखला बॉल शिकंजा थर्मल विस्तार को समाप्त करता है, मशीन की सटीकता को बढ़ाता है। गेंद स्क्रू बीयरिंग स्व-चिकनाई हैं, जो उनके जीवनकाल का विस्तार करते हैं।

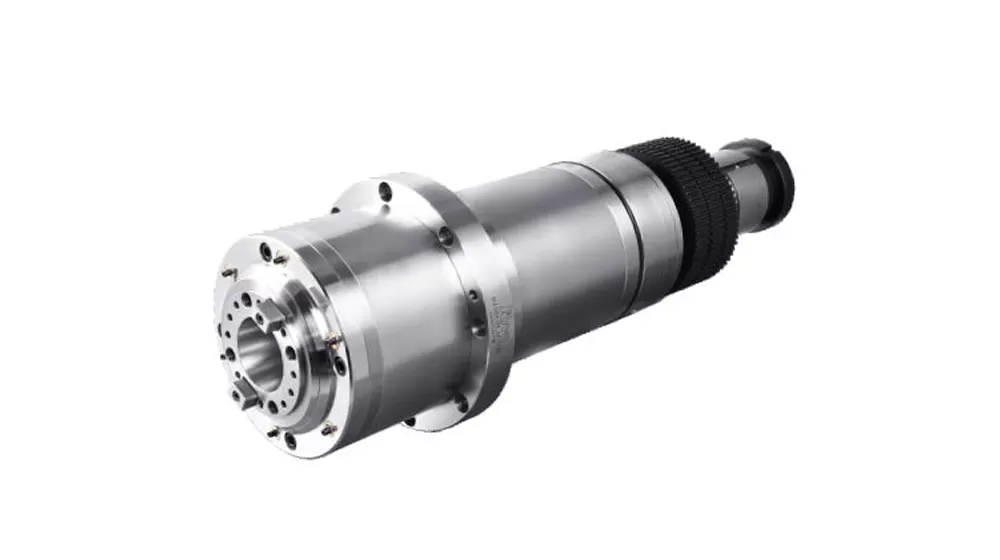

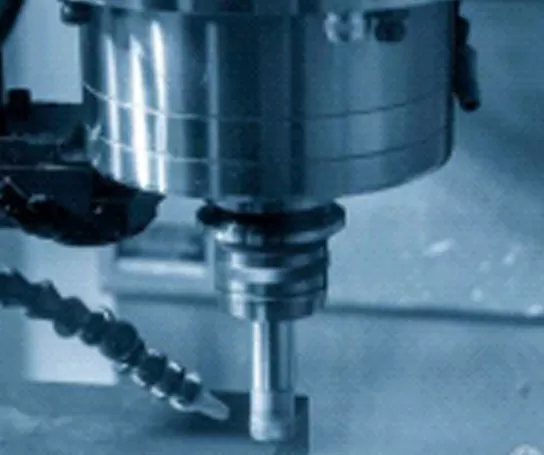

कुदाल
मशीन में टैकन से एक हाई-स्पीड स्पिंडल यूनिट है, जो एक BT40-12000 आरपीएम डायरेक्ट कनेक्शन हेड से लैस है। स्पिंडल फ्रंट एक वायु पर्दा संरक्षण के साथ एक लेबिरिन्थ डिजाइन का उपयोग करता है, जिससे तरल पदार्थों को स्पिंडल बीयरिंग में प्रवेश करने से रोकता है।

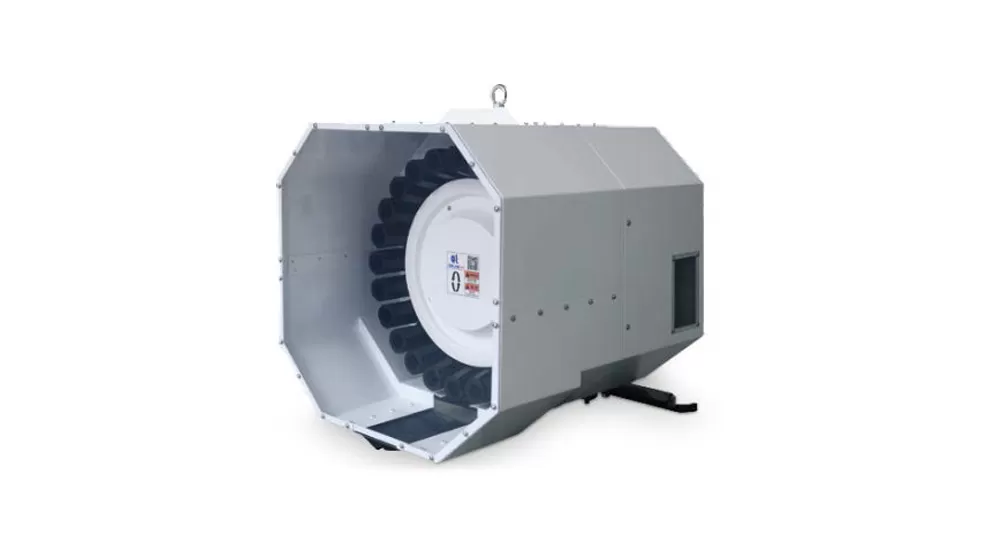

उपकरण पत्रिका
मशीन टैकन से 24-पॉकेट आर्म-टाइप टूल पत्रिका से लैस है, जो इसकी विश्वसनीय गुणवत्ता और स्थिर प्रदर्शन के लिए जानी जाती है।
मशीन उपकरण मध्यम और छोटे आकार के बॉक्स-आकार के घटकों, प्लेटों, डिस्क, वाल्व, आवास जैसे जटिल भागों के बहु-विविधता, छोटे-बैच प्रसंस्करण के लिए उपयुक्त है। और मोल्ड्स. यह व्यापक रूप से परिशुद्धता भागों, 5g उत्पाद, हार्डवेयर, मोटर वाहन भागों और चिकित्सा उपकरणों जैसे उद्योगों में व्यापक रूप से उपयोग किया जाता है।

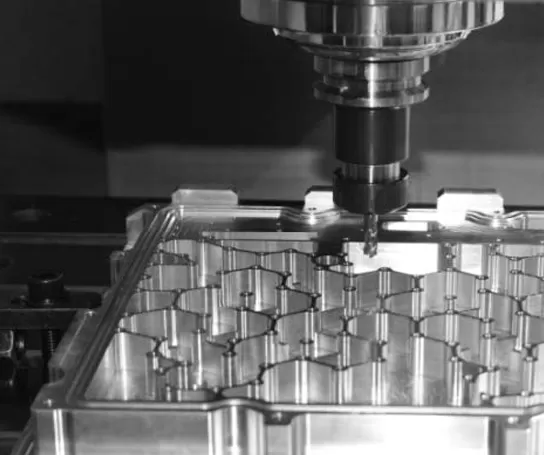

वर्कपीस उदाहरण 1

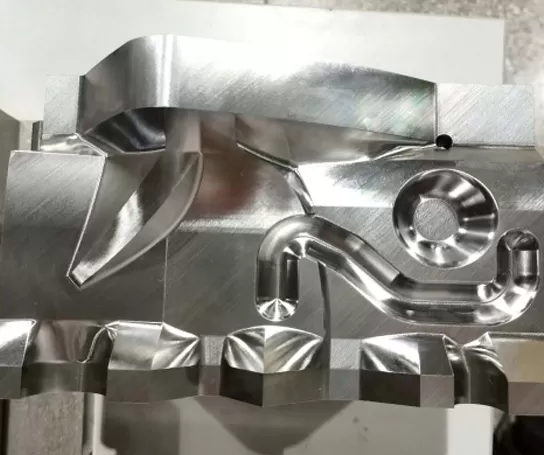

वर्कपीस उदाहरण 2

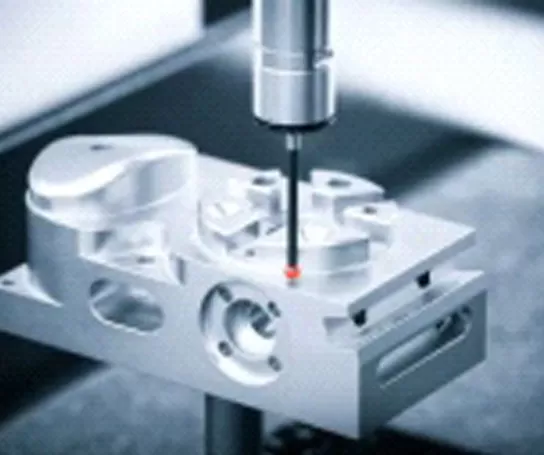

वर्कपीस उदाहरण 3
वर्कपीस उदाहरण 4
मद | इकाई | T-V856H | टिप्पणी | ||
यात्रा | तालिका यात्रा (x अक्ष) | मिमी | 800 | ||
काठी यात्रा (y अक्ष) | मिमी | 550 | |||
हेडस्टॉक यात्रा (z अक्ष) | मिमी | 600 | |||
स्पिंडल नाक से वर्कटेबल सतह तक की दूरी | मिमी | 125 ~ 725 | |||
स्पिंडल सेंटर से कॉलम गाइड सतह तक की दूरी | मिमी | 590 | |||
कार्यटेबल | तालिका आकार | मिमी | 1000*500 | ||
अधिकतम लोड (यहां तक कि लोड-असर) | किलो | 450 | |||
टी-स्लॉट (स्लॉट की संख्या-स्लॉट चौड़ाई * दूरी) | मिमी | 18*100 | |||
कुदाल | मोटर शक्ति (रेटेड/लघु समय) | के | 11/15 | ||
मोटर टॉर्क (रेटेड/कम समय) | एन एम | 52.5/118 | |||
गति सीमा | आर/मिनट | 50 ~ 12000 (सीधे युग्मित) | |||
स्पिंडल व्यास | मिमी | PF150 | |||
स्पिंडल टेपर | // | बीटी40 | |||
रिवेट स्पेसिफिकेशन | // | P40T-I (m403) | |||
गति | फ़ीड गति सीमा काटने | मिमी/मिनट | 1-10000 | ||
X/y/z अक्ष तीव्र गति | एम/मिनट | 30/30/30 | |||
सटीकता | स्थिति सटीकता (x/y/z) | मिमी | 0.008 | Gb/t18400.4 (पूर्ण यात्रा) | |
पुनरावृत्ति (x/y/z) | मिमी | 0.005 | |||
उपकरण पत्रिका | उपकरण क्षमता | पीसी | 24 | ||
अधिकतम उपकरण वजन | किलो | 7 | |||
अधिकतम उपकरण लंबाई | मिमी | 250 | |||
अधिकतम उपकरण व्यास (पूर्ण/आसन्न खाली) | मिमी | डेसन 75/डेसन | |||
अन्य | सीएनसी प्रणाली | // | मित्सुबिशी एम 80 वीबी | ||
वायु स्रोत | प्रवाह | एल/मिनट | 280 (आर) | टीडी वाल्व = "केंद्र">||
वायु दबाव | Mpa | 0.6 ~ 0.8 | |||
उपकरण क्षमता | केवा | 25 | |||
शीतलक टैंक क्षमता | एल | 300 | |||
मशीन का आकार | मिमी | 2240*3121*3026 | X * y * z अक्ष के अनुरूप | ||
वजन [संपादित करें] | किलो | 4600 |
इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
