V-400U ऊर्ध्वाधर 5-अक्ष मशीनिंग केंद्र

5-अक्ष मशीनिंग केंद्र


संपर्क

ऊर्ध्वाधर 5-अक्ष मशीनिंग केंद्र V-400U विशेषता

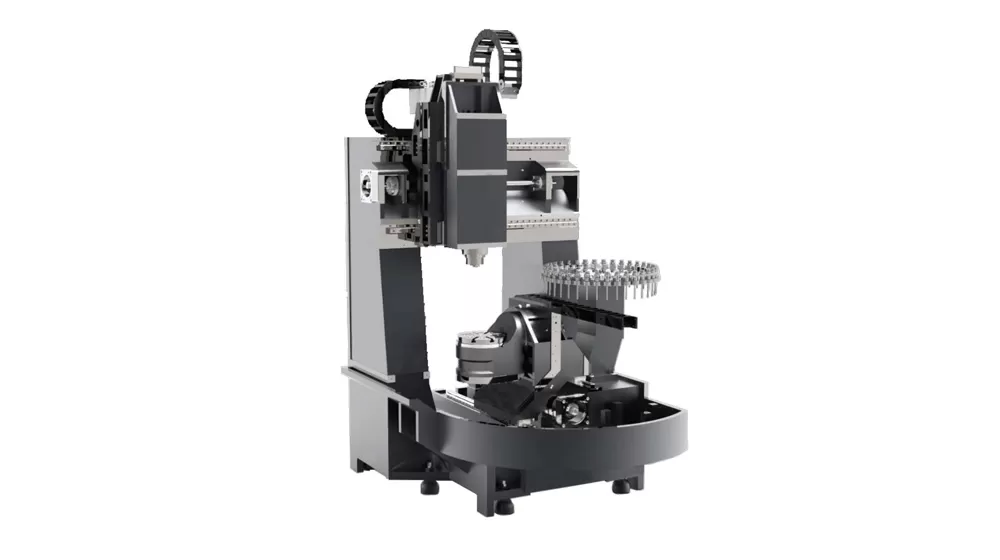

उच्च कठोरता संरचना

  • उच्च कठोरता गैन्ट्री-टाइप ओ-आकार की संरचना, उच्च गुणवत्ता वाले ग्रे कास्ट आयरन सामग्रीः मजबूत कठोरता और स्थिरता प्रदान करता है, विरूपण को कम करता है और सटीकता में सुधार करता है।

  • बीम के गाइड रेल की चरण-प्रकार की व्यवस्था, स्पिंडल से बीम तक छोटी दूरी: कठोरता को बढ़ाता है और मशीनिंग सटीकता में सुधार करता है।

  • एकल-आर्म रोटरी टेबल, एक्स-अक्ष ड्राइव बिंदु से मशीनिंग बिंदु तक न्यूनतम दूरी: कंपन को कम करता है, सटीकता और दक्षता में सुधार करता है।

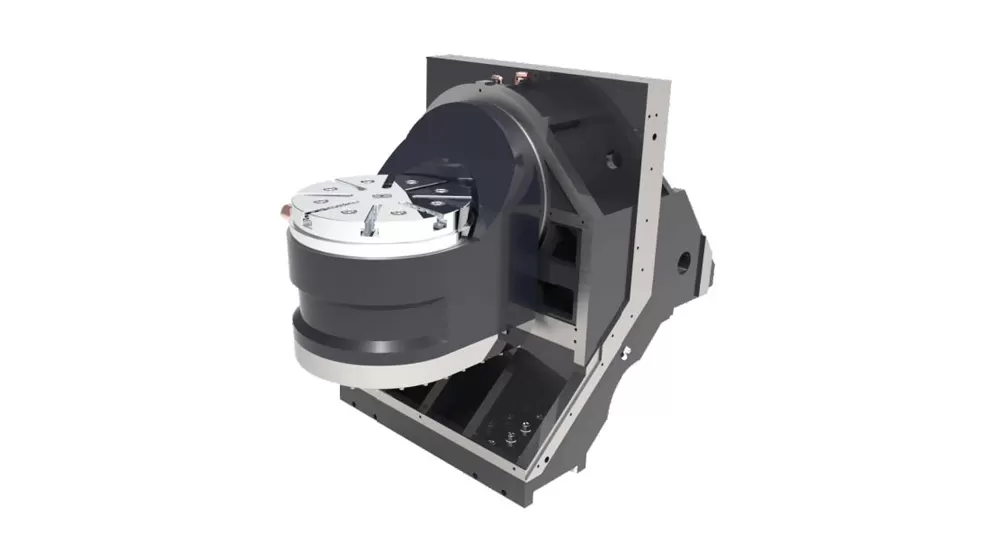

उच्च परिशुद्धता प्रत्यक्ष-ड्राइव रोटरी टेबल

  • उच्च-टॉर्क फ्रेमलेस डायरेक्ट-ड्राइव मोटर्स: उच्च कठोरता और सटीकता प्रदान करते हैं, सीधे बी/सी अक्षों को ड्राइव करते हैं, यांत्रिक नुकसान को कम करते हैं।

  • कॉम्पैक्ट संरचना, मोटर रोटर रोटरी तंत्र के साथ एकीकृत: स्थिरता और सटीकता में सुधार करता है।

  • शीतलक द्वारा ठंडा किया जाने वाला मोटर स्टेटः थर्मल स्थिरता सुनिश्चित करता है, तापमान परिवर्तन के कारण सटीक त्रुटियों को कम करता है।

  • B/c अक्षों की अधिकतम गतिः 50r/min: जटिल मशीनिंग की मांगों को पूरा करता है और दक्षता में सुधार करता है।

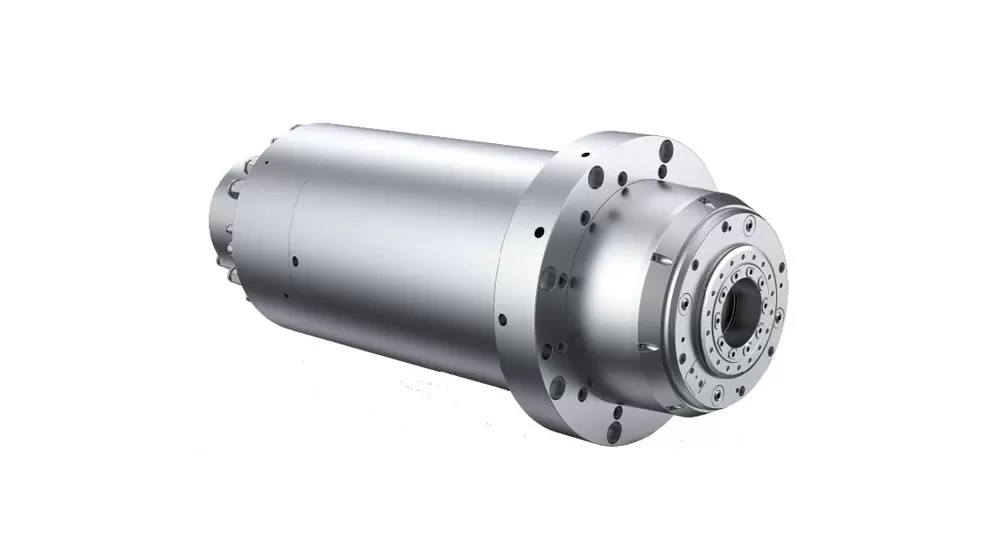

उच्च गति मोटर चालित स्इंडल

  • Hsk e50 हाई-स्पीड मोटर चालित स्पिंडल

  • अधिकतम गति 24,000 आरपीएम तक

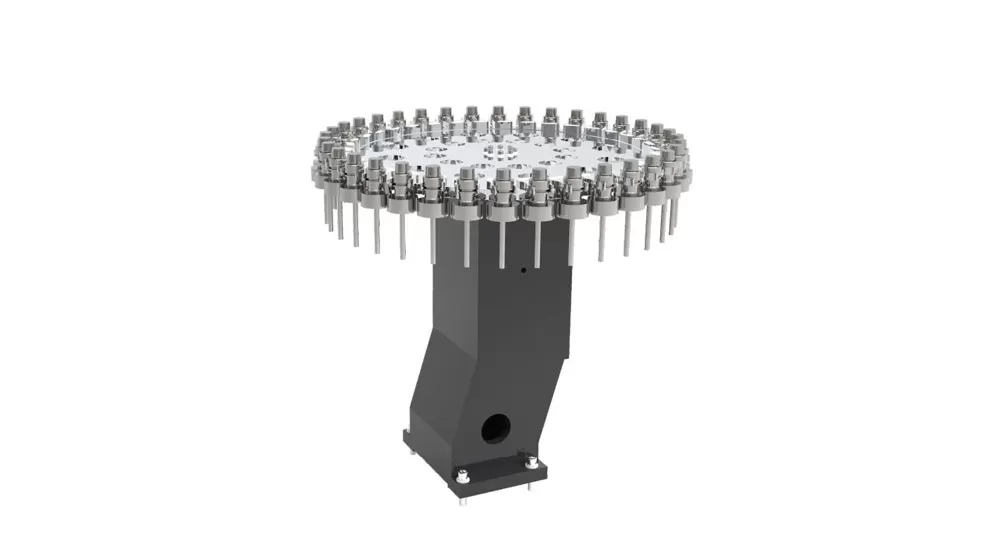

24-टूल छाता पत्रिका

उच्च कठोरता संरचना उच्च परिशुद्धता प्रत्यक्ष-ड्राइव रोटरी टेबल उच्च गति मोटर चालित स्इंडल 24-टूल छाता पत्रिका

V-400U ऊर्ध्वाधर 5-अक्ष मशीनिंग केंद्र

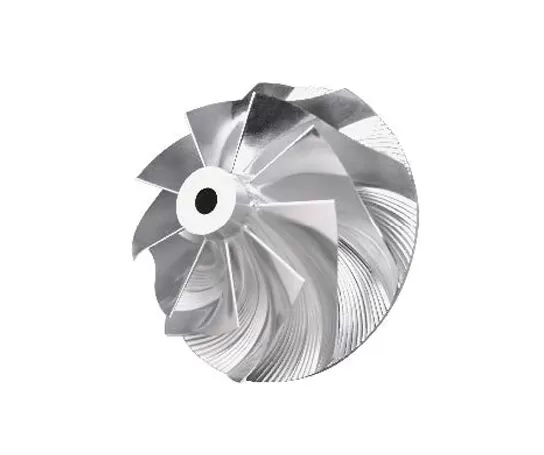

इम्पेल्लर, ऑटोमोटिव पार्ट्स, सटीक मोल्ड्स, चिकित्सा उपकरणों और अन्य जटिल घटकों के प्रसंस्करण में व्यापक रूप से उपयोग किया जाता है।


5 अक्ष सीएनसी मशीन निर्माता

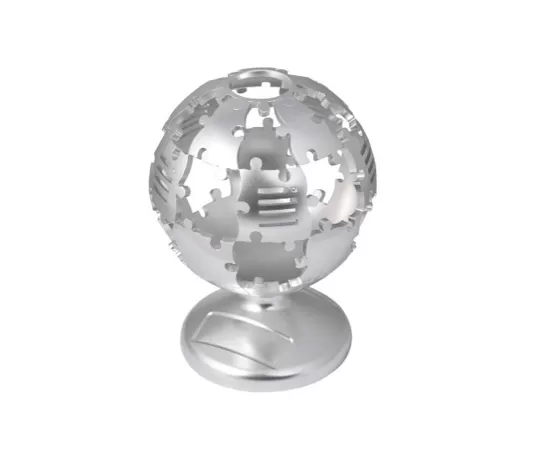

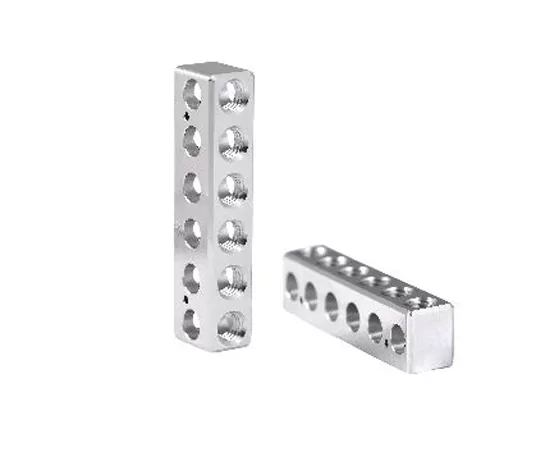

वर्कपीस उदाहरण 1

5 अक्ष सीएनसी मशीन निर्माता

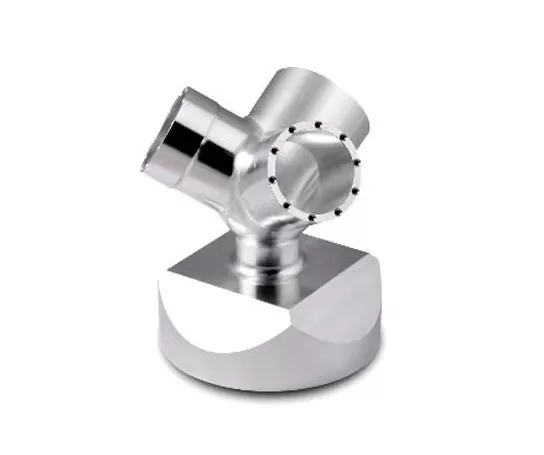

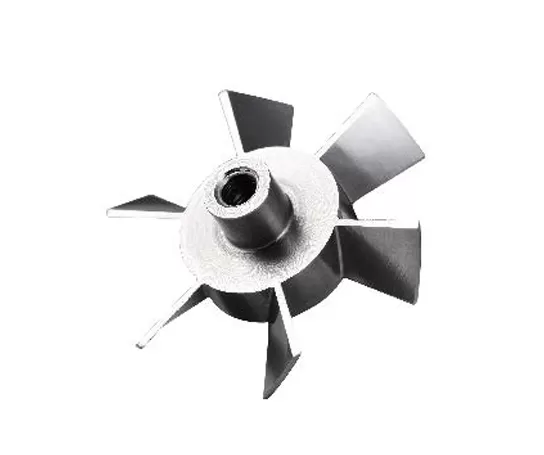

वर्कपीस उदाहरण 2

5 अक्ष सीएनसी मशीन निर्माता

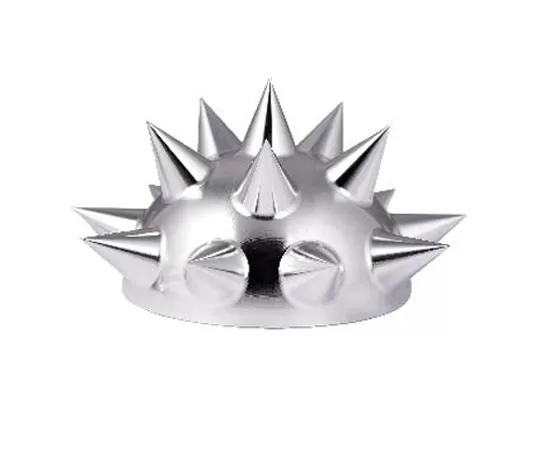

वर्कपीस उदाहरण 3

5 अक्ष सीएनसी मशीन निर्माता

वर्कपीस उदाहरण 4

5 अक्ष सीएनसी मशीन निर्माता

वर्कपीस उदाहरण 5

5 अक्ष सीएनसी मशीन निर्माता

वर्कपीस उदाहरण 6

5 अक्ष सीएनसी मशीन निर्माता

वर्कपीस उदाहरण 7

V-400U ऊर्ध्वाधर 5-अक्ष मशीनिंग केंद्र

मद

इकाई

V-400U

यात्रा

यात्रा x/y/z

मिमी

700/450/400

B अक्ष रोटेशन रेंज

°

30 ° ~ 120 °

C अक्ष रोटेशन रेंज

°

360 °

स्पिंडल नाक से वर्कटेबल सतह तक की दूरी

मिमी

100-500

तालिका

तालिका आकार

मिमी

एक्ज़िम 420

अधिकतम लोड

किलो

150

टी-स्लॉट (स्लॉट की संख्या-स्लॉट चौड़ाई * दूरी)

मिमी

8-14*45 ° (समान रूप से वितरित)

गति

X/y/z अक्ष तीव्र गति

मिमी/मिनट

24000

B/c अक्ष तीव्र गति

आर/मिनट

50/50

सटीकता

X/y/z अक्ष स्थिति सटीकता

मिमी

0.006/0.006/0.006

X/y/z अक्ष पुनरावृत्ति सटीकता

मिमी

0.004/0.004/0.004

बी/सी अक्ष स्थिति सटीकता

सेक

5/5

B/C अक्ष पुनरावृत्ति सटीकता

सेक

3/3

कुदाल

स्पिंडल मोटर पावर (s1/s6)

के

16/19 4

स्पिंडल मोटर टॉर्क (s1/s6)

एनएम

28/34

स्पिंडल गति

आर/मिनट

24000

उपकरण धारक विनिर्देशों

//

एचस्क ई 50

उपकरण पत्रिका

उपकरण पत्रिका संरचना

//

छाता उपकरण पत्रिका

उपकरण पत्रिका क्षमता

टी

24

अधिकतम उपकरण वजन

किलो

2

अधिकतम उपकरण लंबाई

मिमी

200

अधिकतम व्यास (पूर्ण/आसन्न खाली)

मिमी

पीएम 50/ए100

अन्य

सीएनसी प्रणाली

//

सिमेन्स सिंनुमेरिक एक

वायु स्रोत दबाव की आवश्यकता

Mpa

0.6 ~ 0.8

कुल विद्युत क्षमता

के

42

मशीन का आकार (लंबाई * चौड़ाई * ऊंचाई)

मिमी

3600*4200*3200

मुख्य मशीन वजन (लगभग)

किलो

7800


इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।

नियंत्रण और सॉफ्टवेयर

सिनुमेरिक एक

सिनुमेरिक एक
