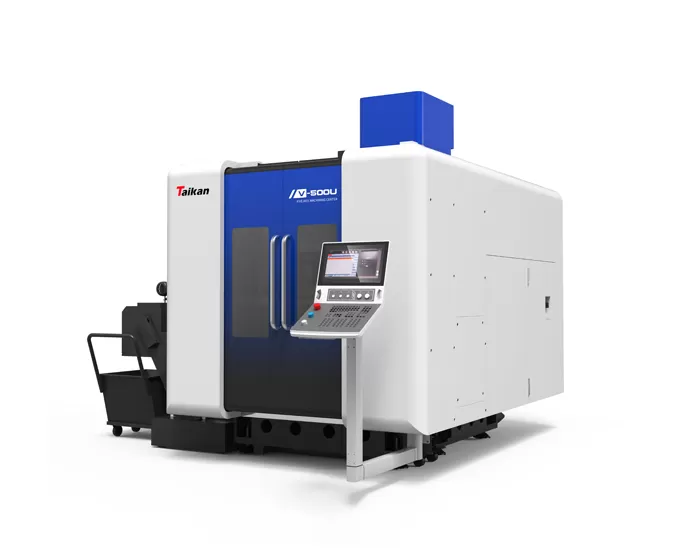

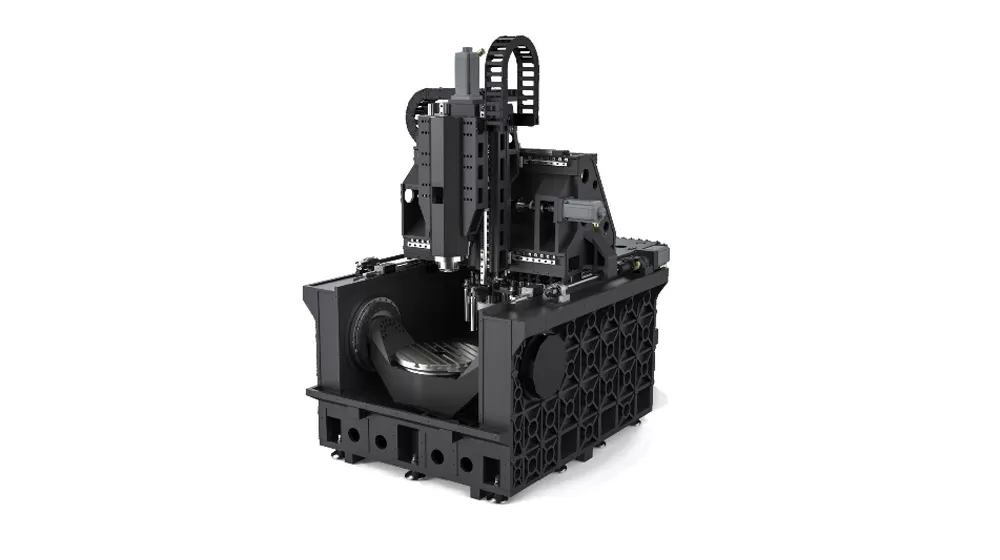

मूविंग बीम गैन्ट्री संरचना
स्पिंडल और क्रॉसबीम के बीच की दूरी छोटी है, जो तीन अक्षों के स्वतंत्र संचालन और उच्च समग्र कठोरता के स्वतंत्र संचालन की अनुमति देता है।
वाई-अक्ष में एक दोहरी-गेंद स्क्रू, डुअल-ड्राइव डिज़ाइन है, जो इष्टतम गतिशील प्रतिक्रिया प्रदर्शन सुनिश्चित करता है।
फ़ीड अक्षों के बॉल शिकंजा को एक खोखला संरचना के साथ डिज़ाइन किया गया है और एक शीतलन प्रणाली से सुसज्जित है, प्रभावी रूप से थर्मल स्थिरता बनाए रखता है।
उच्च परिशुद्धता प्रत्यक्ष-ड्राइव रोटरी टेबल

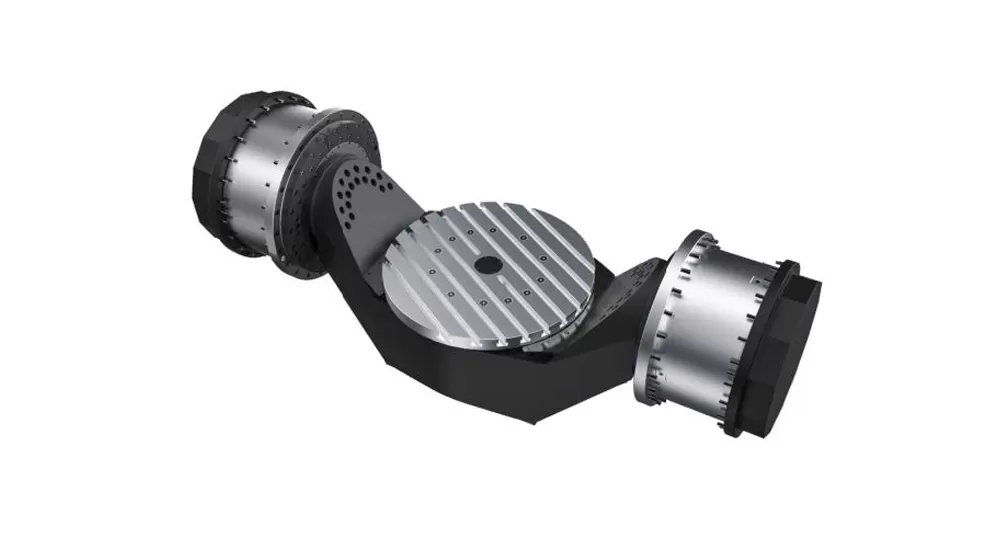

ए/सी धुरी क्रडल रोटरी टेबल संरचना स्वतंत्र रूप से डिज़ाइन की गई है, जिसमें दोहरी-टॉर्क मोटर्स द्वारा संचालित ए-अक्ष के साथ, कठोरता और कंपन प्रतिरोध में काफी वृद्धि होती है।
एक और सी अक्षों में उच्च-टॉर्क, फ्रेमलेस डायरेक्ट-ड्राइव मोटर्स से लैस हैं, और कॉम्पैक्ट डिजाइन रोटरी टेबल तंत्र के साथ मोटर रोटर को एकीकृत करता है, जो उत्कृष्ट संचरण कठोरता प्रदान करता है।
इसके अलावा, रोटरी टेबल की थर्मल स्थिरता सुनिश्चित करने के लिए मोटर स्टेटर को शीतलक के साथ ठंडा किया जाता है।
A/C अक्षों की अधिकतम गति 50 r/मिनट तक पहुंच सकती है।
उच्च गति मोटर चालित स्इंडल

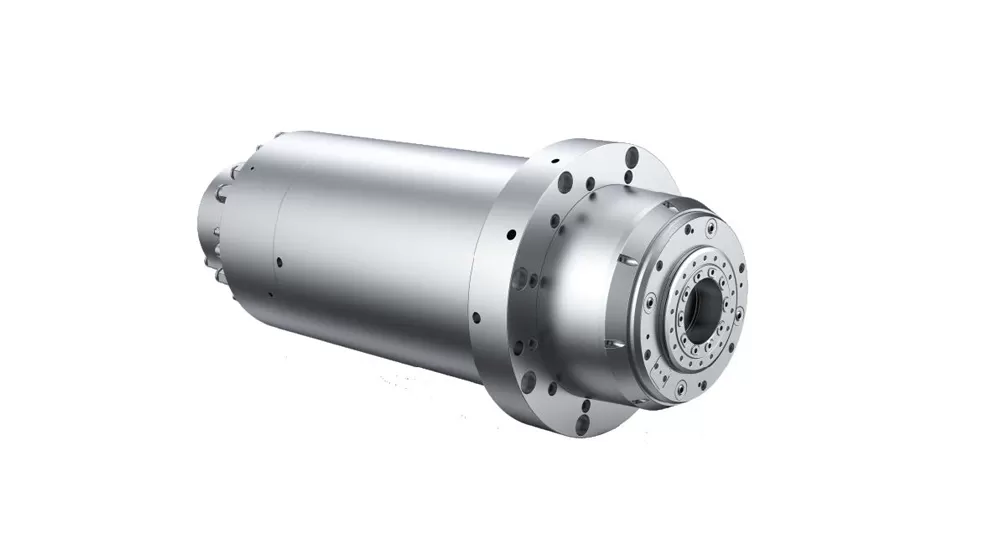

Hsk A63 हाई-स्पीड मोटर स्पिंडल
अधिकतम गति 18,000 r/min तक
40-टूल श्रृंखला-प्रकार पत्रिका
व्यापक रूप से जटिल भागों जैसे इम्पेलर्स, एयरोस्पेस, मोटर वाहन घटक, परिशुद्धता मोल्ड्स और चिकित्सा उपकरणों के प्रसंस्करण में उपयोग किया जाता है।

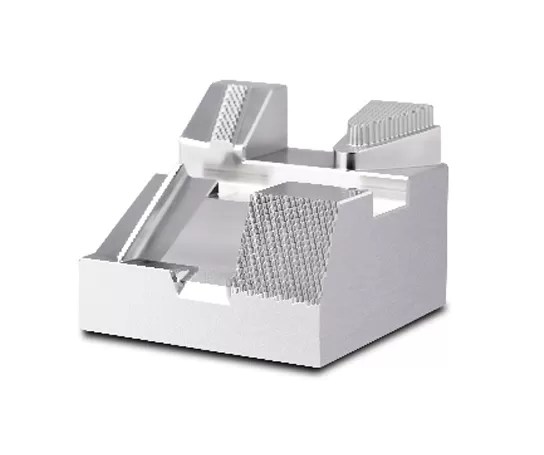

वर्कपीस उदाहरण 1

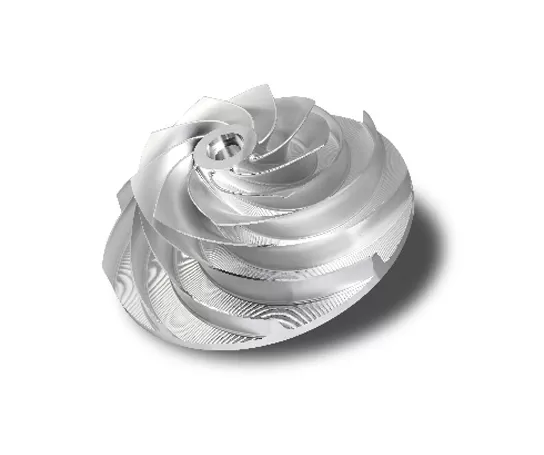

वर्कपीस उदाहरण 2

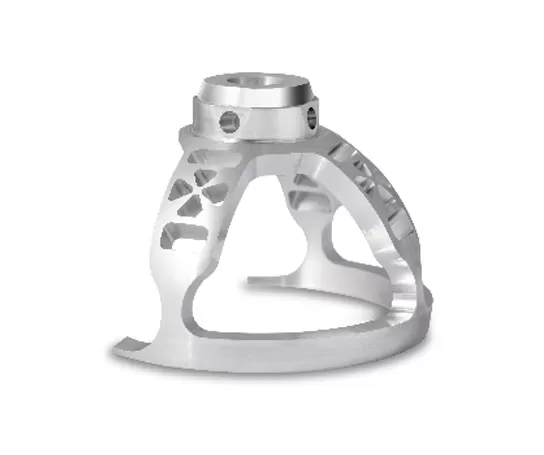

वर्कपीस उदाहरण 3

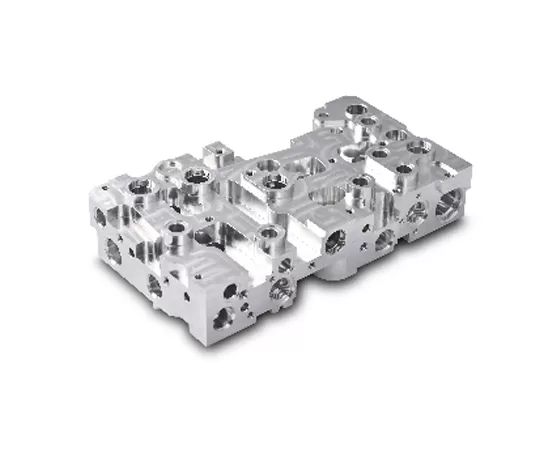

वर्कपीस उदाहरण 4

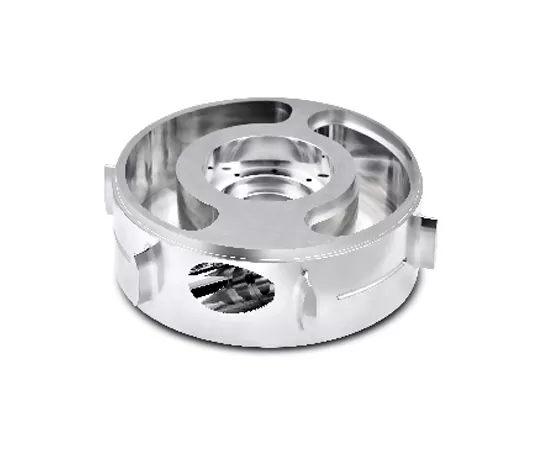

वर्कपीस उदाहरण 5

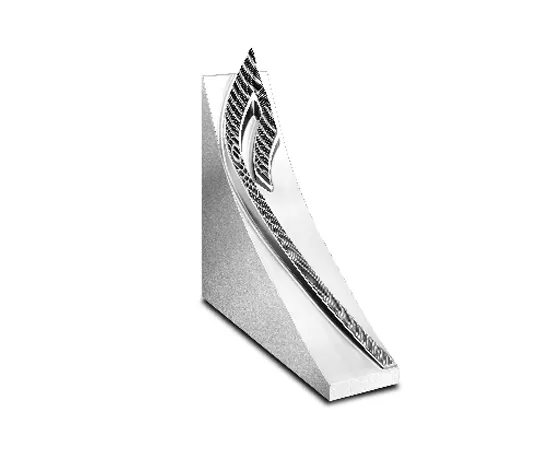

वर्कपीस उदाहरण 6

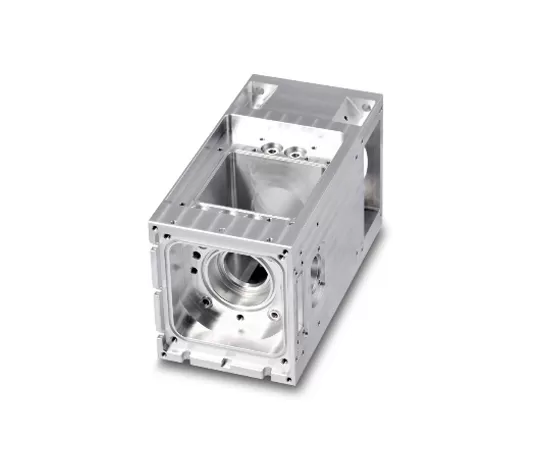

वर्कपीस उदाहरण 7
मद | इकाई | V-500U | |
यात्रा | X/y/z यात्रा | मिमी | 500/650/450 |
अक्ष रोटेशन रेंज | ° | 120 | |
C अक्ष रोटेशन रेंज | ° | 360 | |
स्पिंडल नाक से वर्कटेबल सतह तक की दूरी | मिमी | 150-600 | |
तालिका | तालिका आकार | मिमी | एक्सो5445 |
अधिकतम लोड | किलो | 300 | |
टी-स्लॉट (स्लॉट की संख्या-स्लॉट चौड़ाई * दूरी) | मिमी | 7-18*65 | |
गति | X/y/z अक्ष तीव्र गति | मिमी/मिनट | 36000 |
A/C अक्ष तीव्र गति | आर/मिनट | 50/50 | |
सटीकता | X/y/z अक्ष स्थिति सटीकता | मिमी | 0.006/0.006/0.006 |
X/y/z अक्ष पुनरावृत्ति सटीकता | मिमी | 0.004/0.004/0.004 | |
ए/सी अक्ष स्थिति सटीकता | सेक | 5/5 | |
A/C अक्ष पुनरावृत्ति सटीकता | सेक | 3/3 | |
कुदाल | स्पिंडल मोटर पावर (s1/s6) | के | 30/35 5 |
स्पिंडल मोटर टॉर्क (s1/s6) | एनएम | 47.7/57.3 | |
स्पिंडल गति | आर/मिनट | 20000 | |
उपकरण धारक विनिर्देशों | // | एचस्क ए 63 | |
उपकरण पत्रिका | उपकरण पत्रिका संरचना | // | चेन टूल आर्म पत्रिका |
उपकरण पत्रिका क्षमता | टी | 40 | |
अधिकतम उपकरण वजन | किलो | 8 | |
अधिकतम उपकरण लंबाई | मिमी | 300 | |
अधिकतम व्यास (पूर्ण/आसन्न खाली) | मिमी | "" "" "-80/" "" | |
अन्य | सीएनसी प्रणाली | // | सिमेन्स सिंनुमेरिक एक |
वायु स्रोत दबाव की आवश्यकता | Mpa | 0.6 ~ 0.8 | |
कुल विद्युत क्षमता | के | 50 | |
मशीन का आकार (लंबाई * चौड़ाई * ऊंचाई) | मिमी | 4150*3800*2850 | |
मुख्य मशीन वजन (लगभग) | किलो | 11000 |
