3-अक्ष सीएनसी मशीनिंग समाधान: आपके उत्पादन के लिए सटीकता और दक्षता का अनुकूलन

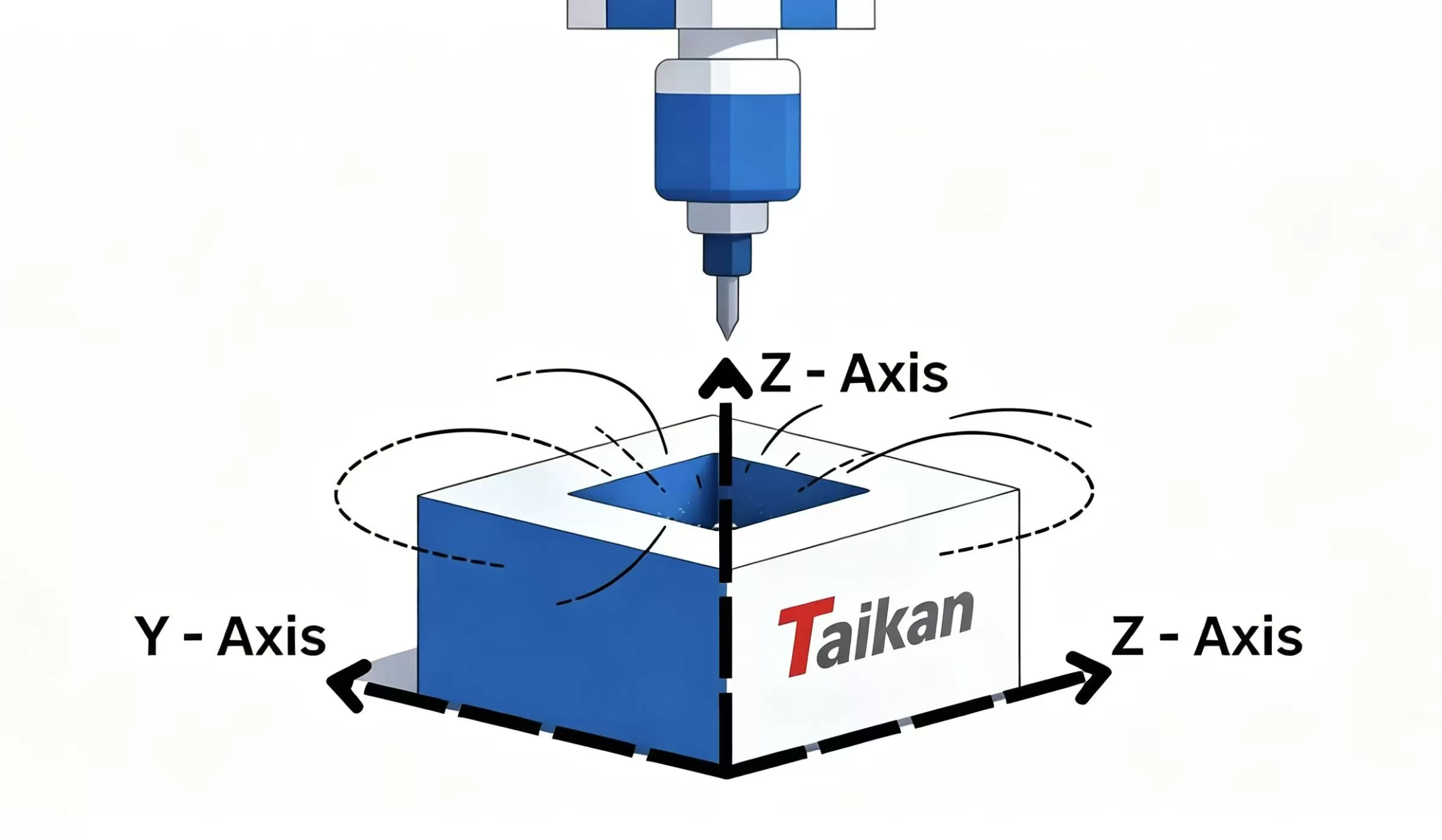

3-एक्सिस सीएनसी मशीन क्या है?

3-एक्सिस सीएनसी मशीनिंग उपकरण को X, Y और Z रेखीय अक्षों के अनुरूप चलाती है। इसका व्यापक रूप से मिलिंग, ड्रिलिंग, समोच्च निर्माण (कंटूरिंग), स्लॉटिंग और पॉकेटिंग के लिए उपयोग किया जाता है, विशेष रूप से उन भागों पर जिन्हें एक या कुछ सरल दिशाओं से मशीन किया जा सकता है। यह विधि परिपक्व, स्थिर और प्रोग्राम करने में आसान है। मशीन संरचना सरल होने के कारण, 3-एक्सिस उपकरणों की खरीद लागत आमतौर पर कम होती है, रखरखाव की आवश्यकताएं कम होती हैं और ऑपरेटरों तथा प्रोग्रामरों के लिए सीखने की अवधि कम होती है।

मुख्य 3-एक्सिस मशीन के प्रकार

औद्योगिक निर्माण में, इन्हें अधिकतर मशीन संरचना और अनुप्रयोग के आधार पर विभाजित किया जाता है, न कि किसी एकल मशीनिंग प्रक्रिया के आधार पर। मुख्य 3-एक्सिस मशीन प्रकारों में 3-एक्सिस मिलिंग मशीनें, 3-एक्सिस लेथ या टर्निंग सेंटर, गैन्ट्री मिल और 3-एक्सिस सीएनसी राउटर शामिल हैं।

3 एक्सिस मिलिंग मशीनें

3-एक्सिस मिलिंग मशीनें सामान्य-उद्देश्य मशीनिंग के लिए सबसे व्यापक रूप से उपयोग की जाने वाली सीएनसी मशीन प्रकार हैं। स्पिंडल और कटिंग टूल X, Y और Z अक्षों के अनुरूप स्लॉट, पॉकेट, समोच्च आकृतियाँ, समतल सतह और ड्रिल्ड फीचर तैयार करने के लिए चलते हैं। ये ऐसे पुर्जों के लिए आदर्श हैं जिनमें स्थिर परिशुद्धता, कुशल प्रोग्रामिंग और दोहराए जा सकने वाले उत्पादन की आवश्यकता होती है।

3 एक्सिस लेथ मशीनें

3-एक्सिस लेथ मशीनों का उपयोग मुख्य रूप से बेलनाकार भागों को टर्न करने के लिए किया जाता है। मानक संचालन में, वर्कपीस स्पिंडल पर घूमता है जबकि कटिंग टूल रेखीय अक्षों के साथ टर्निंग, फेसिंग, ग्रूविंग और थ्रेडिंग करता है। पारंपरिक दो-अक्षीय लेथ की तुलना में, 3-एक्सिस विन्यास अधिक लचीली मशीनिंग कार्रवाइयों का समर्थन कर सकता है, जैसे चयनित मॉडलों पर ऑफ-सेंटर ड्रिलिंग या मिलिंग जिनमें अतिरिक्त अक्ष क्षमता हो।

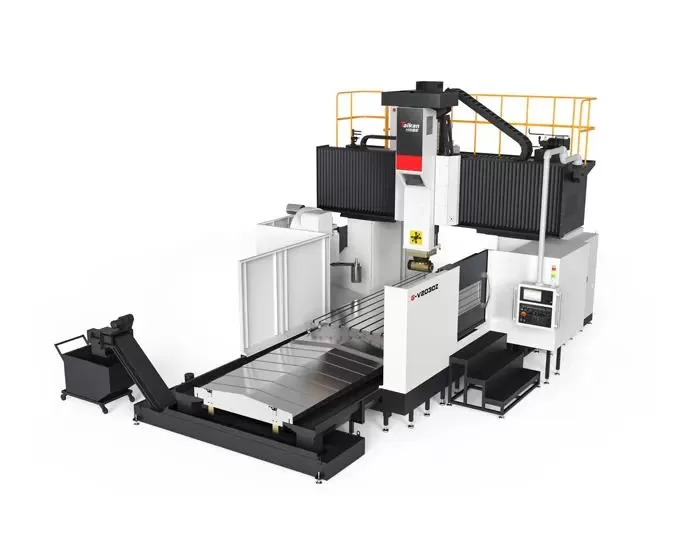

गैन्ट्री मिल्स

गैन्ट्री मिल्स एक ब्रिज-शैली की संरचना का उपयोग करती हैं जो बड़े और भारी वर्कपीस के लिए मजबूत समर्थन प्रदान करती है। अपने बड़े कार्य-क्षेत्र और उच्च कठोरता के कारण, इनका उपयोग अक्सर अधिक आकार के सांचों, एयरोस्पेस संरचनाओं, ऊर्जा उपकरणों और बड़ी मशीन बेसों की मशीनिंग के लिए किया जाता है।गैन्ट्री मशीनिंग सेंटरविशेष रूप से तब मूल्यवान होता है जब एक बड़े मशीनिंग क्षेत्र में परिशुद्धता बनाए रखनी हो।

3 एक्सिस सीएनसी राउटर

3-एक्सिस सीएनसी राउटर का उपयोग आमतौर पर लकड़ी, एमडीएफ, प्लास्टिक, फोम और कम्पोजिट जैसी गैर-धातु सामग्रियों के लिए किया जाता है। इन्हें तेज़ गति, बड़े कार्य क्षेत्र और कुशल 2डी या 2.5डी समोच्च निर्माण के लिए डिज़ाइन किया गया है। साइनेज, फर्नीचर और कंपोजिट पैनल प्रसंस्करण जैसे उद्योगों में, राउटर एक लागत-प्रभावी और उत्पादक समाधान प्रदान करते हैं।

3-एक्सिस मशीनिंग से कौन से भाग बनाए जा सकते हैं?

3-एक्सिस मशीनिंग सरल से मध्यम ज्यामिति वाले भागों की एक विस्तृत श्रृंखला के लिए उपयुक्त है। इसका उपयोग आमतौर पर फ्लैट प्लेट, स्टेप्ड ब्लॉक, मैनिफोल्ड, ब्रैकेट, फिटिंग, सांचे, डाई और प्रोटोटाइप बनाने के लिए किया जाता है। यह ड्रिल किए गए छेदों, मिल किए गए खांचों, पॉकेट और सरल समोच्च सतहों वाले भागों के लिए भी एक व्यावहारिक विकल्प है। उच्च दोहराव की आवश्यकता वाले उद्योगों में, 3-एक्सिस मशीनिंग का उपयोग अक्सर संरचनात्मक घटकों, फिक्सचर पार्ट्स और परिशुद्ध मशीन किए गए हाउसिंग के लिए किया जाता है।

सामान्य भाग प्रकारों में शामिल हैं:

• फ्लैट प्लेट और बेस घटक।

• ब्रैकेट और माउंटिंग भाग।

• स्टेप्ड ब्लॉक और मैनिफोल्ड्स।

• प्रोटोटाइप और नमूना भाग।

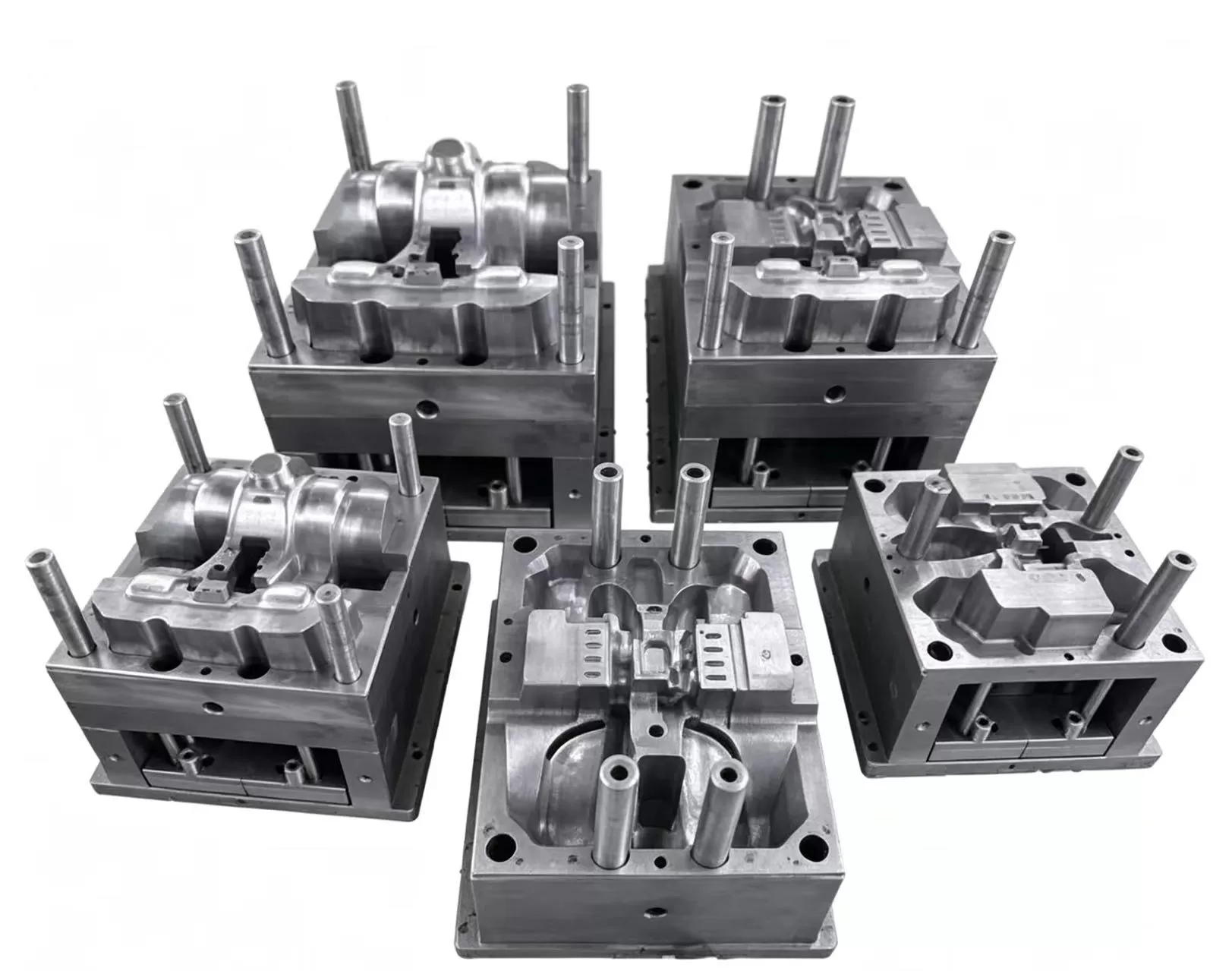

• साँचे और डाई।

• बिना अंडरकट वाले सरल समोच्च भाग।

• बुनियादी ज्यामिति वाले गियर-संबंधित घटक और घूमने वाले भाग।

3-एक्सिस मशीनिंग के औद्योगिक अनुप्रयोग

3-एक्सिस मशीनिंग का कई उद्योगों में व्यापक रूप से उपयोग किया जाता है क्योंकि यह परिशुद्धता, दक्षता और लागत नियंत्रण का अच्छा संतुलन प्रदान करती है।

एयरोस्पेस

3-एक्सिस मशीनिंग का उपयोग एयरोस्पेस पार्ट्स जैसे फिटिंग, ब्रैकेट और हल्के संरचनात्मक घटकों के लिए किया जाता है। यह विशेष सामग्रियों और सख्त आयामी आवश्यकताओं के प्रसंस्करण का समर्थन करती है।

ऑटोमोटिव

ऑटोमोटिव उद्योग में, 3-एक्सिस मशीनिंग का उपयोग आमतौर पर हाउसिंग, शाफ्ट, फेंडर, पैनल और इंजन से संबंधित घटकों के लिए किया जाता है। यह विशेष रूप से उन भागों के लिए उपयोगी है जिनमें स्थिर सहनशीलता और दोहराए जा सकने वाले उत्पादन की आवश्यकता होती है।

इलेक्ट्रॉनिक्स

3-एक्सिस मशीनिंग का व्यापक रूप से एनक्लोज़र, हाउसिंग और हीट सिंक के लिए उपयोग किया जाता है। यह सटीक आकृतियाँ और सतहें बनाने में मदद करती है जो असेंबली और ऊष्मा अपव्यय में सहायक होती हैं।

चिकित्सा उपकरण

चिकित्सा पुर्जे अक्सर टाइटेनियम, स्टेनलेस स्टील और कंपोजिट सामग्रियों से मशीन किए जाते हैं।3-एक्सिस गैन्ट्री प्रकार मशीनिंग सेंटरयह उन घटकों के लिए उपयुक्त है जिनमें सटीकता, सतह की गुणवत्ता और एकरूपता की आवश्यकता होती है।

टूल और डाई

3-एक्सिस मशीनिंग टूल और डाई उत्पादन में महत्वपूर्ण भूमिका निभाती है। इसका उपयोग आमतौर पर मोल्ड बेस, डाई और टूलिंग पार्ट्स के लिए किया जाता है जिनमें विश्वसनीय परिशुद्धता और दोहराव की आवश्यकता होती है।

3 एक्सिस मशीनिंग प्रक्रिया बनाम 5 एक्सिस सीएनसी मशीनिंग प्रक्रिया

ताइकन सीएनसी मशीनिंग सेवाएं

ताइकन सीएनसी मशीनिंग सेवाएं मानक 3-एक्सिस मशीनिंग से लेकर उन्नत5-एक्सिस मशीनिंगसमाधानों तक सहायता प्रदान करने के लिए डिज़ाइन की गई हैं। हम ग्राहकों को भाग ज्यामिति, सामग्री, परिशुद्धता आवश्यकताओं और उत्पादन लक्ष्यों के आधार पर सबसे उपयुक्त प्रक्रिया चुनने में मदद करते हैं।

मशीनिंग प्रक्रिया योजना, उपकरण एकीकरण और अनुप्रयोग समर्थन में सुदृढ़ तकनीकी अनुभव के साथ,ताइकनउन उद्योगों के लिए विश्वसनीय सीएनसी समाधान प्रदान करता है जिन्हें स्थिरता, दक्षता और गुणवत्ता की आवश्यकता होती है। चाहे परियोजना में सरल संरचनात्मक भाग शामिल हों या जटिल उच्च-परिशुद्धता घटक, हमारा लक्ष्य वास्तविक उत्पादन आवश्यकता से मेल खाने वाला एक व्यावहारिक मशीनिंग समाधान प्रदान करना है।
