गैंट्री मशीनिंग सेंटर्स के लिए गाइड: कार्य सिद्धांत और चयन युक्तियाँ

आज के विनिर्माण परिदृश्य में, मशीनिंग सेंटर सटीक उत्पादन के केंद्र में हैं। उनमें से, गैन्ट्री मशीनिंग सेंटर असाधारण स्थिरता और सटीकता के साथ बड़े, भारी और जटिल वर्कपीस को संभालने की अपनी क्षमता के लिए विशिष्ट है। चाहे आप एयरोस्पेस घटकों, ऊर्जा उपकरणों, या बड़े मोल्ड्स के लिए विकल्प खोज रहे हों, गैन्ट्री मशीनिंग सेंटर क्या है, यह कैसे काम करता है, और यह अन्य सीएनसी मशीनिंग समाधानों से कैसे अलग है, यह समझना सही निवेश करने के लिए आवश्यक है।

गैन्ट्री मशीनिंग सेंटर क्या है?

एकgantry machining centerगैन्ट्री मशीनिंग सेंटर एक प्रकार का सीएनसी मशीन टूल है जिसमें एक विशिष्ट पुल-जैसी संरचना होती है जहाँ एक क्षैतिज बीम (गैन्ट्री) वर्कटेबल पर फैली होती है और दोनों ओर दो ऊर्ध्वाधर स्तंभों द्वारा समर्थित होती है। स्पिंडल, जो पुल पर लगा होता है, कई अक्षों—आमतौर पर X, Y, और Z—के साथ चलता है और बड़े वर्कपीस पर मिलिंग, ड्रिलिंग, कटिंग और शेपिंग ऑपरेशन करता है।

प्रमुख संरचनात्मक विशेषताएँ

• ब्रिज-फ्रेम डिज़ाइन:गैन्ट्री में एक क्रॉसबीम होता है जो दो स्तंभों द्वारा समर्थित होता है, जो वर्कपीस के ऊपर फैला एक दृढ़ फ्रेमवर्क बनाता है।

• बड़ा वर्किंग एनवेलप:यह संरचना एक स्थिर वर्कटेबल और X और Y अक्षों के साथ व्यापक यात्रा दूरी की अनुमति देती है, जो बड़े या भारी भागों के लिए आदर्श है।

• मल्टी-एक्सिस क्षमताएँ:आधुनिक गैन्ट्री मशीनिंग सेंटर 3-अक्ष, 4-अक्ष, या5 axis gantry machining centerसेटअप के लिए कॉन्फ़िगर किए जा सकते हैं, जो जटिलता और सटीकता की आवश्यकताओं पर निर्भर करता है।

पारंपरिक मशीनिंग सेंटरों के विपरीत जो वर्कपीस के आकार को सीमित करते हैं, गैन्ट्री सिस्टम वहाँ उत्कृष्ट होते हैं जहाँ पैमाना और दृढ़ता महत्वपूर्ण होती है।

गैन्ट्री मशीनिंग सेंटर का कार्य सिद्धांत

इसके मूल में, एक गैन्ट्री मशीनिंग सेंटर सटीक गति नियंत्रण को एक दृढ़ यांत्रिक संरचना के साथ जोड़ता है:

1. वर्कपीस सेटअप: भाग एक बड़ी टेबल पर सुरक्षित रूप से फिक्स किया जाता है जो मशीनिंग के दौरान स्थिर रहती है।

2. ब्रिज मूवमेंट: गैन्ट्री वर्कपीस के ऊपर X-अक्ष के साथ चलती है, जो सटीक लीनियर सिस्टम द्वारा निर्देशित होती है।

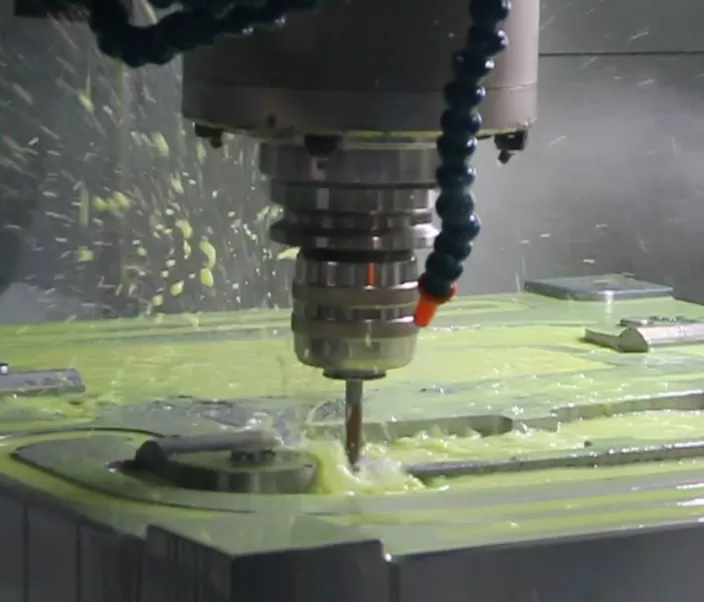

3. स्पिंडल मोशन: स्पिंडल हेड गैन्ट्री के पार चलता है और Y और Z दिशाओं में वर्कपीस को मशीन करने के लिए लंबवत समायोजित होता है।

4. सीएनसी समन्वय: सीएनसी नियंत्रण प्रणाली जटिल कटिंग पथों को निष्पादित करने के लिए उपकरण रोटेशन और फीड दर के साथ सभी अक्ष आंदोलनों को सिंक्रनाइज़ करती है, जो आमतौर पर CAD/CAM प्रोग्रामिंग के माध्यम से उत्पन्न होते हैं।

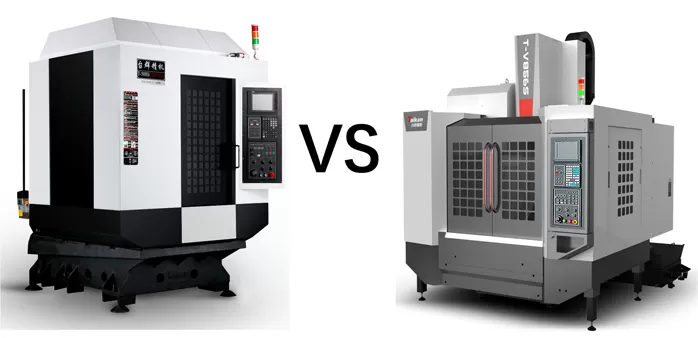

गैन्ट्री मशीनिंग सेंटर बनाम अन्य सीएनसी मशीन सेंटर

सही सीएनसी प्लेटफ़ॉर्म का चयन संरचनात्मक अंतर, आउटपुट आवश्यकताओं और एप्लिकेशन की ज़रूरतों पर निर्भर करता है। यहाँ बताया गया है किसमाधान पारंपरिक विकल्पों की तुलना में कैसे तुलना करते हैं:gantry type machining center

गैन्ट्री बनाम वर्टिकल मशीनिंग सेंटर (VMCs)

• पैमाना:VMCs छोटे से मध्यम भागों के लिए आदर्श हैं; गैन्ट्री सेंटर बहुत बड़े भागों को संभालते हैं जिन्हें VMC टेबल या फ्रेम समायोजित नहीं कर सकते।

• संरचना:VMCs एक स्थिर C-फ्रेम का उपयोग करते हैं जिसमें स्पिंडल टेबल के ऊपर लंबवत चलता है; गैन्ट्री सेंटर एक पुल का उपयोग करते हैं जो वर्कपीस को फैलाता है।

• दृढ़ता:गैन्ट्री मशीनें एक व्यापक फ्रेमवर्क के माध्यम से भार वितरित करती हैं, जो भारी मशीनिंग में कंपन और विक्षेपण के प्रति बेहतर प्रतिरोध प्रदान करती हैं।

गैन्ट्री बनाम हॉरिज़ॉन्टल मशीनिंग सेंटर (HMCs)

• वर्कपीस हैंडलिंग:HMCs चिप्स हटाने और मध्यम आकार के भागों को कुशलतापूर्वक संभालने में उत्कृष्ट हैं, लेकिन गैन्ट्री सिस्टम के व्यापक कार्य लिफाफे की तुलना में उनकी टेबल और स्पिंडल यात्रा में सीमित हैं।

• कटिंग स्कोप:गैन्ट्री सिस्टम एक स्थिर टेबल और विशाल यात्रा रेंज की अनुमति देते हैं, जो उन्हें बड़े आकार के घटकों के लिए अधिक उपयुक्त बनाता है।

गैन्ट्री बनाम डबल कॉलम मशीनिंग सेंटर

जबकि दोनों भारी भार और चौड़ी टेबल का समर्थन करते हैं, गैन्ट्री सेंटर में अक्सर एक स्थिर टेबल के ऊपर चलने वाला पुल होता है, जबकि डबल कॉलम सिस्टम एक स्थिर समर्थन फ्रेम के भीतर चलती टेबल पर निर्भर हो सकते हैं। प्रत्येक प्रारूप में दृढ़ता और फुटप्रिंट दक्षता में ताकत होती है, लेकिन गैन्ट्री डिज़ाइन आमतौर पर अल्ट्रा-लार्ज वर्कपीस के लिए व्यापक यात्रा रेंज प्रदान करते हैं।

सही गैन्ट्री मशीनिंग सेंटर कैसे चुनें?

आदर्श गैन्ट्री मशीनिंग सेंटर का चयन करने में तकनीकी क्षमताओं के मुकाबले अपनी उत्पादन आवश्यकताओं का मूल्यांकन करना शामिल है:

1. वर्कपीस का आकार और वजन

उन भागों के अधिकतम आयाम और वजन की पहचान करें जिन्हें आप संसाधित करने की योजना बना रहे हैं। मशीन की यात्रा क्षमता और टेबल लोड रेटिंग इन आवश्यकताओं से आराम से अधिक होनी चाहिए।

2. अक्ष विन्यास

तय करें कि मानक 3-अक्ष मशीनिंग पर्याप्त है या यदि जटिल आकृतियाँ और बहु-सतह संचालन 4- या 5-अक्ष विन्यास से लाभान्वित होते हैं।

3. सीएनसी नियंत्रण और सॉफ्टवेयर

CAD/CAM एकीकरण के साथ उन्नत सीएनसी सिस्टम प्रोग्रामिंग को सुव्यवस्थित करते हैं और उच्च दक्षता के लिए टूलपाथ को अनुकूलित करते हैं।

4. दृढ़ता और सटीकता

मजबूत संरचनात्मक घटकों और सटीक गाइड सिस्टम की तलाश करें जो भारी कटिंग लोड और लंबे मशीनिंग चक्रों के तहत सटीकता बनाए रखते हैं।

5. उद्योग अनुप्रयोग

मशीन की विशेषताओं को अपने उद्योग की जरूरतों से मिलाएं—चाहे एयरोस्पेस सहिष्णुता, ऑटोमोटिव मोल्ड्स, ऊर्जा क्षेत्र के पुर्जे, या भारी मशीनरी घटक।

निष्कर्ष: टाइकान गैन्ट्री समाधानों के साथ अपनी बड़े-भागों की मशीनिंग को पुनर्परिभाषित करें

एक गैन्ट्री मशीनिंग सेंटर बड़े और भारी घटक मशीनिंग में जो संभव है उसे पुनर्परिभाषित करने के लिए क्रूर दृढ़ता, विस्तृत कार्य लिफाफे और सीएनसी सटीकता को मिला देता है। चाहे आप मौजूदा उत्पादन लाइनों को अपग्रेड कर रहे हों या एयरोस्पेस, ऊर्जा, या भारी मशीनरी निर्माण जैसे उच्च-सटीकता बाजारों में प्रवेश कर रहे हों, एक सावधानीपूर्वक चयनित गैन्ट्री सिस्टम बेजोड़ प्रदर्शन और विश्वसनीयता प्रदान करता है।

यदि आपके संचालन उच्च पुनरावृत्ति और उत्पादकता के साथ बड़े आकार, भारी, या जटिल भागों की मशीनिंग की मांग करते हैं, तो टाइकान के गैन्ट्री मशीनिंग सेंटर उन चुनौतियों का सामना करने के लिए इंजीनियर किए गए हैं। अपने एप्लिकेशन पर चर्चा करने और अपनी दुकान के लिए सर्वोत्तम समाधान खोजने के लिए अभी हमसे संपर्क करें।

वेन झाओ

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
