VMC मशीन कैसे काम करती है? वर्टिकल मशीनिंग सेंटर का कार्य सिद्धांत

ऊर्ध्वाधर मशीनिंग केंद्रों (वीएमसी) ने असाधारण सटीकता और दक्षता प्रदान करके विनिर्माण उद्योग में क्रांति ला दी है। यह लेख वीएमसी मशीनों की जटिल कार्यप्रणाली, उनके संचालन सिद्धांतों, सॉफ्टवेयर की भूमिका, मशीनिंग प्रक्रिया, प्रदर्शन कारकों और संचालन में आम चुनौतियों की खोज करेगा। इन प्रमुख विषयों की व्याख्या से पाठकों को बेहतर समझ मिलेगी कि वीएमसी कैसे एयरोस्पेस और उपभोक्ता इलेक्ट्रॉनिक्स जैसे उद्योगों में योगदान करते हैं, जिससे तकनीकी उन्नति का मार्ग प्रशस्त होता है।

वीएमसी मशीनों के बुनियादी संचालन सिद्धांत

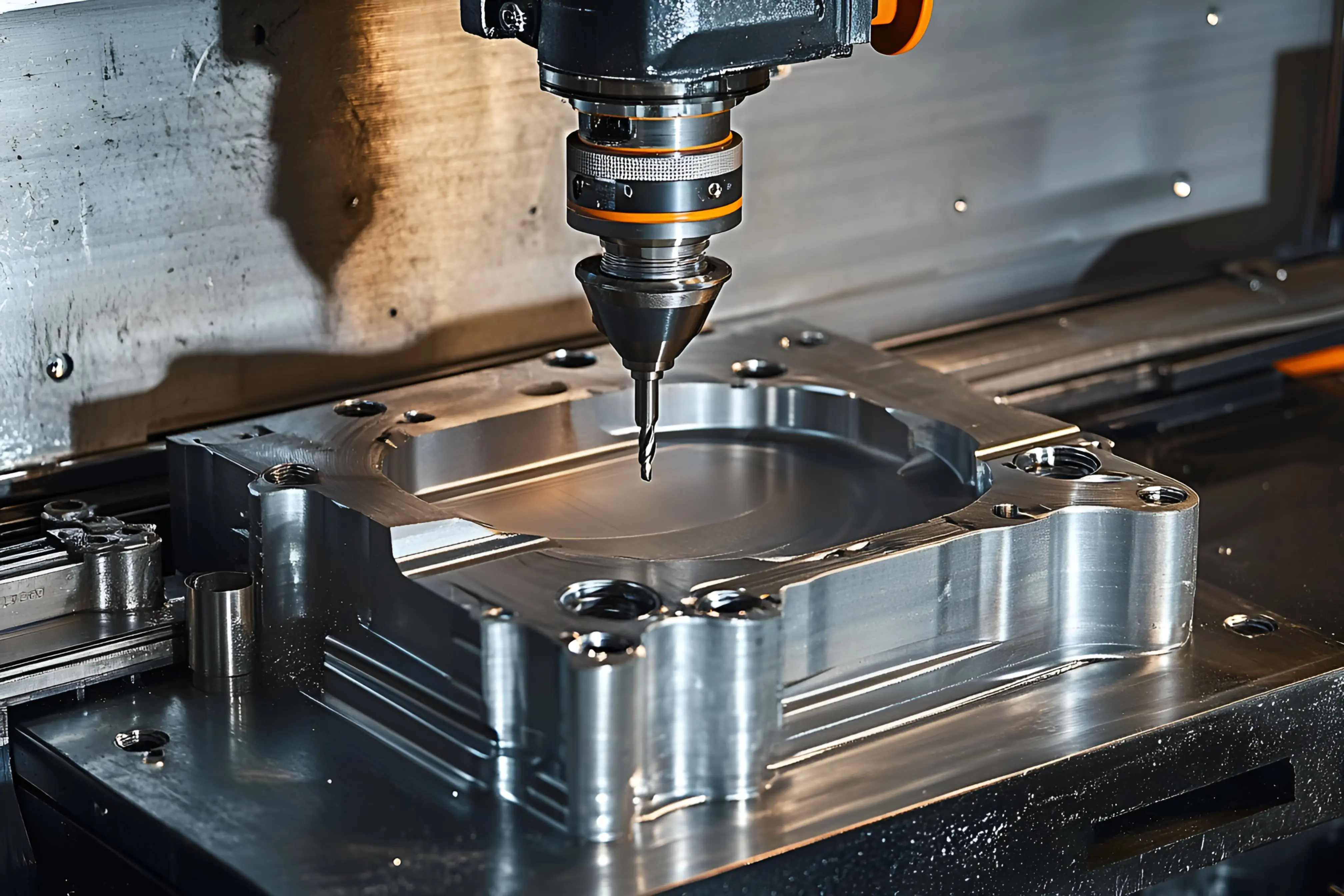

एक ऊर्ध्वाधर मशीनिंग केंद्र (वीएमसी) एक ऊर्ध्वाधर रूप से उन्मुख स्पिंडल का उपयोग करके संचालित होता है जो वर्कपीस से सामग्री हटाने के लिए कटिंग टूल्स को घुमाता है। यह डिज़ाइन एक सेटअप में मिलिंग, ड्रिलिंग, टैपिंग और कंटूरिंग सहित कई मशीनिंग ऑपरेशनों की अनुमति देता है। संचालन के दौरान, सीएनसी नियंत्रण प्रणाली मशीन के सर्वो मोटर्स को सटीक कमांड भेजती है, जो एक्स, वाई और जेड अक्षों पर स्पिंडल और वर्कटेबल की गति को नियंत्रित करती है। स्पिंडल रोटेशन और अक्ष गति के बीच सिंक्रनाइज़ेशन वीएमसी को उच्च सटीकता और पुनरावृत्ति के साथ जटिल ज्यामिति उत्पन्न करने की अनुमति देता है।

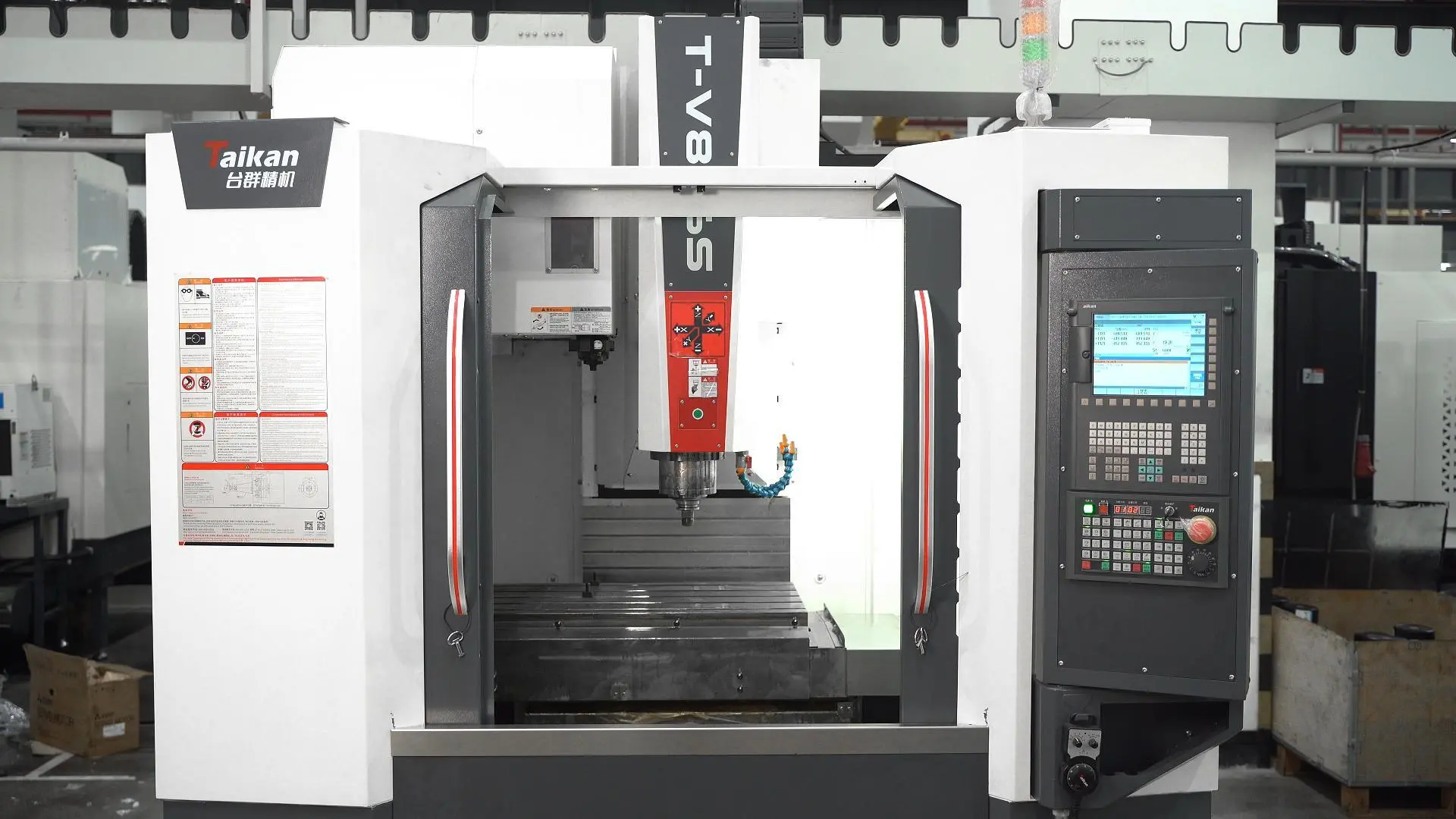

आधुनिक सीएनसी ऊर्ध्वाधर मशीनिंग केंद्रों को उच्च गति मशीनिंग के दौरान स्थिरता सुनिश्चित करने के लिए उच्च-कठोरता संरचनाओं के साथ डिज़ाइन किया गया है। उन्नत मॉडल जैसे किvmc 850 machining centerमें कठोर कच्चा लोहा फ्रेम और अनुकूलित संरचनाएं होती हैं जो कंपन को कम करती हैं और मशीनिंग परिशुद्धता बढ़ाती हैं। इसके अतिरिक्त, क्लोज्ड-लूप नियंत्रण प्रणालियाँ मशीन की स्थिति और कटिंग स्थितियों पर निरंतर प्रतिक्रिया प्रदान करती हैं। यह रीयल-टाइम निगरानी ऑपरेटरों को मशीनिंग पैरामीटर जल्दी से समायोजित करने, मशीनिंग दक्षता और उत्पाद की गुणवत्ता में सुधार करने की अनुमति देती है।

वीएमसी संचालन में सॉफ्टवेयर की भूमिका

वीएमसी मशीनों की दक्षता और क्षमताओं को सॉफ्टवेयर प्रणालियों द्वारा महत्वपूर्ण रूप से बढ़ाया जाता है जो संचालन को सुविधाजनक बनाती हैं। ये प्रोग्रामिंग इंटरफेस, जो अक्सर जी-कोड का उपयोग करते हैं, टूल मूवमेंट और ऑपरेशन अनुक्रमों पर सटीक निर्देश प्रदान करते हैं। उन्नत सॉफ्टवेयर समाधान मशीनिंग से पहले सिमुलेशन की अनुमति देते हैं, जिससे त्रुटियां कम होती हैं और बर्बाद सामग्री को कम करने के लिए टूल पथ अनुकूलित होते हैं।Taikan Machineअपने वीएमसी संचालन में स्मार्ट सॉफ्टवेयर को एकीकृत करता है, इंटेलिजेंट विनिर्माण दृष्टिकोण को बढ़ावा देता है। उदाहरण के लिए, उपयोगकर्ता स्वचालित टूल चेंजर्स का लाभ उठा सकते हैं जो प्रत्येक मशीनिंग चरण के लिए आवश्यक सर्वोत्तम टूल का निर्धारण करने के लिए पर्याप्त बुद्धिमान हैं, जो CAD/CAM डेटा इनपुट पर आधारित है। इसके अतिरिक्त, रीयल-टाइम निगरानी प्रणालियाँ न केवल प्रत्येक मशीन के प्रदर्शन को ट्रैक करती हैं बल्कि संभावित रखरखाव आवश्यकताओं की भविष्यवाणी भी करती हैं, जिससे अंततः डाउनटाइम कम होता है और उत्पादकता बढ़ती है। इसके अलावा, ये सॉफ्टवेयर प्रणालियाँ उपयोगकर्ता के अनुकूल होने के लिए डिज़ाइन की गई हैं, जो ऑपरेटरों को जल्दी से अनुकूलित करने और अपने वीएमसी की क्षमताओं को अधिकतम करने में सक्षम बनाती हैं। मशीनरी और सॉफ्टवेयर के बीच सहज इंटरैक्शन उस परिशुद्धता और विश्वसनीयता को प्राप्त करने में महत्वपूर्ण है जिसकी उद्योग मांग करते हैं।

मशीनिंग प्रक्रिया को समझना

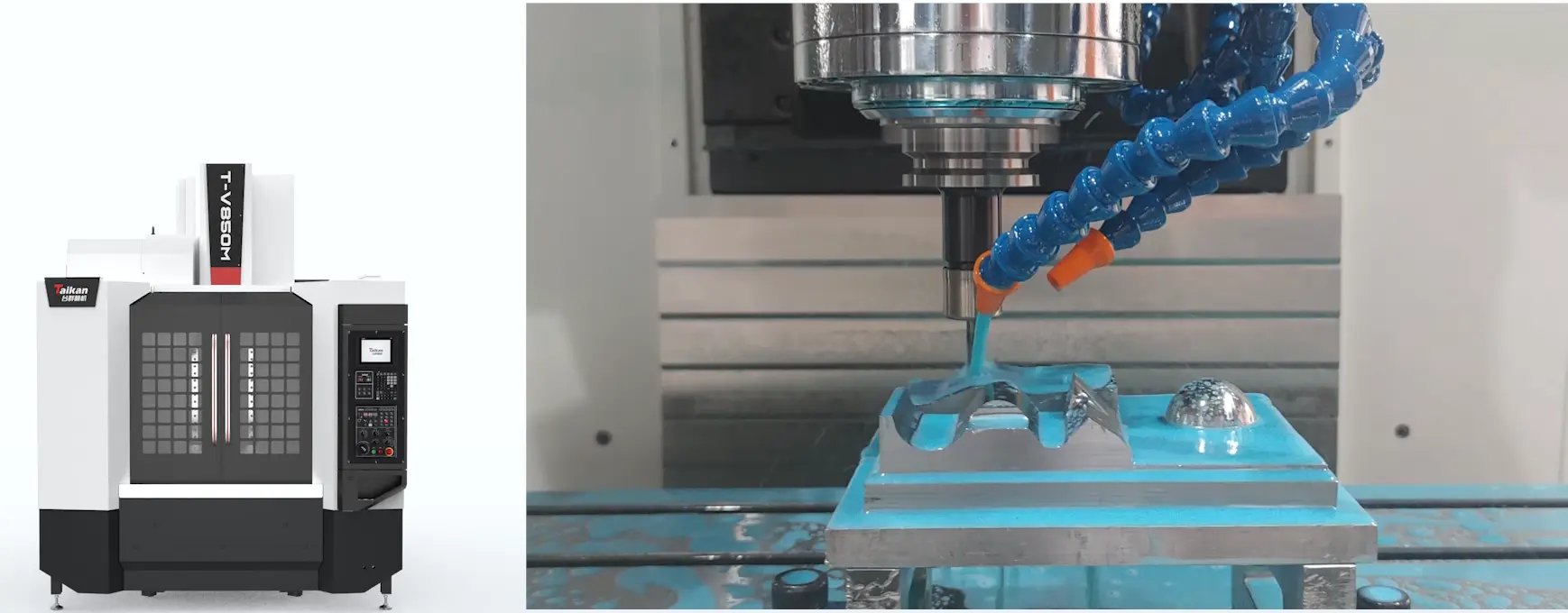

वीएमसी में मशीनिंग प्रक्रिया वर्कपीस के सेटअप से शुरू होती है, जिसे वर्कटेबल पर मजबूती से क्लैंप किया जाता है। इस सेटअप के बाद उपयुक्त कटिंग टूल का चयन किया जाता है, जो वर्कपीस की सामग्री और वांछित फिनिश द्वारा निर्धारित होता है। एक सामान्य मशीनिंग चक्र में कई चरण शामिल होते हैं: प्रोग्राम लोड करना, मशीनिंग कमांड निष्पादित करना, और उत्पादित भाग पर गुणवत्ता जांच करना। उदाहरण के लिए, एयरोस्पेस उद्योग के लिए जटिल घटकों के उत्पादन के मामले पर विचार करें। एक वीएमसी दक्षता और सटीकता बनाए रखने के लिए ट्रोकोइडल मशीनिंग जैसी विभिन्न कटिंग रणनीतियों का उपयोग करके टाइटेनियम या एल्यूमीनियम जैसी धातुओं से सटीक रूप से जटिल आकृतियाँ तराश सकता है। इन चुनौतीपूर्ण कार्यों को निष्पादित करने के लिए ताइकन के वीएमसी मॉडलों का लचीलापन विभिन्न क्षेत्रों में उनकी उपयोगिता पर जोर देता है। कटिंग बलों और ऊष्मा उत्पन्न के प्रबंधन जैसे भौतिकी के सिद्धांतों को लागू करके, ऑपरेटर मशीनिंग प्रक्रिया के दौरान संभावित चुनौतियों का अनुमान लगा सकते हैं। यह समझ न केवल टूल बल्कि वीएमसी के इष्टतम प्रदर्शन और दीर्घायु को प्राप्त करने के लिए महत्वपूर्ण है।

वीएमसी प्रदर्शन को प्रभावित करने वाले कारक

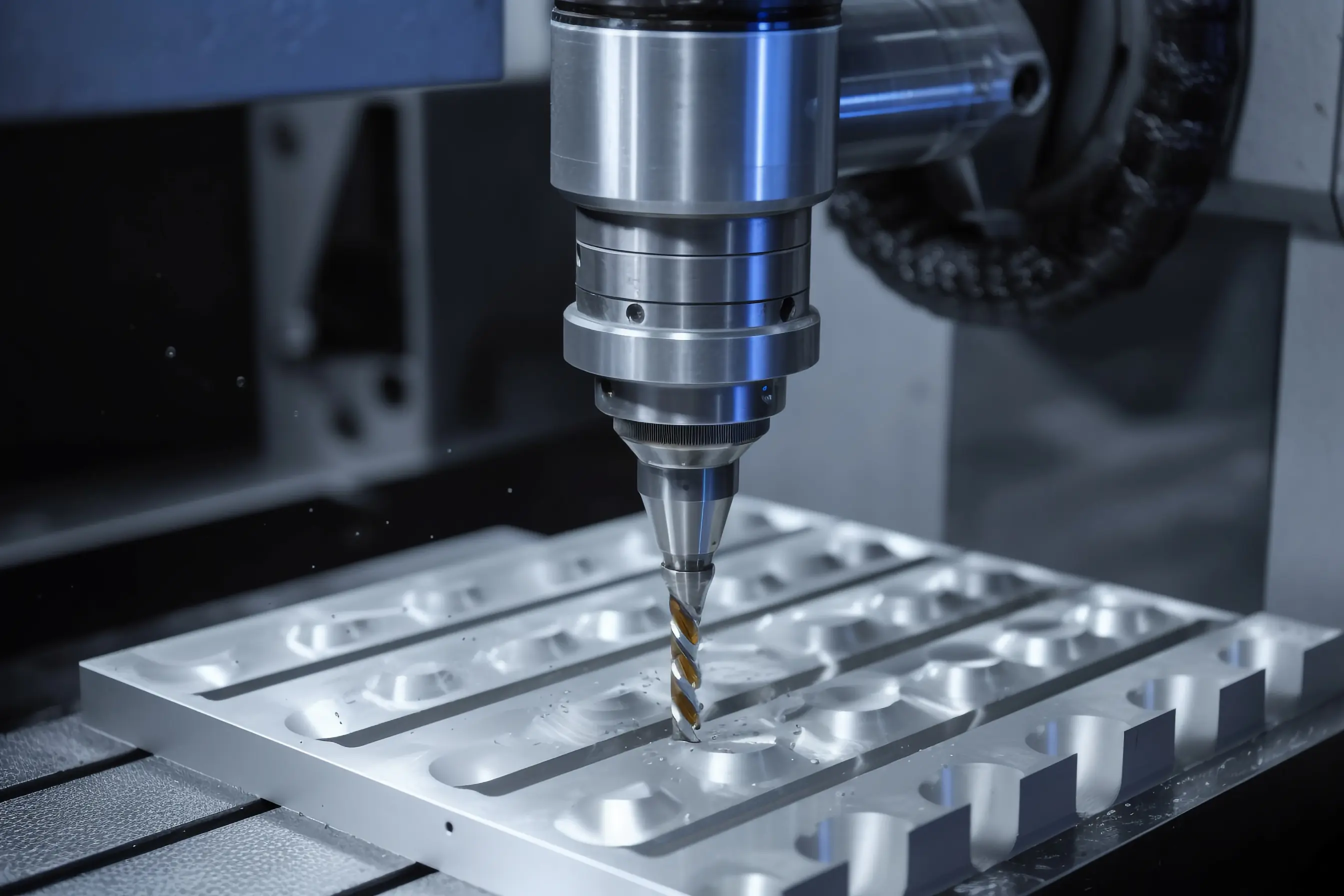

एक ऊर्ध्वाधर मशीनिंग केंद्र (वीएमसी) के प्रदर्शन को कई कारक प्रभावित करते हैं, जिनमें मशीन की कठोरता, थर्मल स्थिरता, कटिंग पैरामीटर, टूलींग गुणवत्ता और ऑपरेटर विशेषज्ञता शामिल हैं। ये तत्व मशीनिंग सटीकता, दक्षता और समग्र उत्पादकता निर्धारित करने के लिए एक साथ काम करते हैं।

उच्च गति संचालन के दौरान स्थिरता बनाए रखने के लिए मशीन की कठोरता महत्वपूर्ण है। एक कठोर संरचना कंपन को कम करने और कटिंग परिशुद्धता में सुधार करने में मदद करती है। उन्नत वीएमसी मशीनें, जैसे कि ताइकन द्वारा विकसित, जटिल मशीनिंग कार्यों के दौरान स्थिर प्रदर्शन सुनिश्चित करने के लिए उच्च-कठोरता डिज़ाइन का उपयोग करती हैं।

कटिंग पैरामीटर भी एक महत्वपूर्ण भूमिका निभाते हैं। कटिंग गति, फीड दर और कट की गहराई को उचित रूप से संतुलित करने से अत्यधिक टूल घिसाव या वर्कपीस को नुकसान से बचाते हुए दक्षता में काफी सुधार हो सकता है। इष्टतम संयोजन खोजने से मशीनिंग प्रदर्शन और टूल जीवन दोनों को अधिकतम करने में मदद मिलती है।

टूल चयन और टूलींग गुणवत्ता सीधे मशीनिंग परिणामों को प्रभावित करती है। उच्च गुणवत्ता वाले कटिंग टूल्स सतह फिनिश में सुधार करते हैं, टूल जीवन बढ़ाते हैं, और विशेष रूप से उच्च-सटीकता अनुप्रयोगों में मशीनिंग सटीकता बढ़ाते हैं।

अंत में, ऑपरेटर का अनुभव और प्रशिक्षण आवश्यक बना रहता है। कुशल ऑपरेटर मशीनिंग रणनीतियों को अनुकूलित कर सकते हैं, पैरामीटर को प्रभावी ढंग से समायोजित कर सकते हैं, और यह सुनिश्चित कर सकते हैं कि वीएमसी मशीनें अपनी पूरी क्षमता से संचालित हों।

वीएमसी संचालन में आम चुनौतियाँ

जबकि वीएमसी तकनीक जबरदस्त लाभ प्रदान करती है, कई चुनौतियाँ इसकी प्रभावकारिता में बाधा डाल सकती हैं। टूल घिसाव, मशीन डाउनटाइम और सामग्री की असंगतियाँ जैसे मुद्दे उत्पादन में अक्षमताओं का कारण बन सकते हैं। इनसे निपटने के लिए,cnc vertical machining center supplierजैसे Taikan Machine मजबूत गुणवत्ता आश्वासन प्रथाओं और ऑपरेटरों के लिए कठोर प्रशिक्षण कार्यक्रमों पर जोर देते हैं। इसके अलावा, संभावित प्रोग्रामिंग त्रुटियाँ या रखरखाव कार्यक्रमों के पालन की कमी से मशीन की विश्वसनीयता कम हो सकती है। उपयोगकर्ताओं के लिए यह सलाह दी जाती है कि वे नियमित प्रशिक्षण लागू करें और निगरानी प्रणालियों का उपयोग करें जो रखरखाव आवश्यकताओं के लिए ऑपरेटरों को सचेत करती हैं। रीयल-टाइम डेटा के आधार पर रणनीतिक निर्णय लेकर, निर्माता अपने वीएमसी के प्रदर्शन और दीर्घायु में उल्लेखनीय वृद्धि कर सकते हैं। स्वचालन का एकीकरण श्रम की कमी और कौशल अंतराल को भी संबोधित कर सकता है, जिससे वीएमसी न्यूनतम मानवीय हस्तक्षेप के साथ जटिल कार्य कर सकें, इस प्रकार दक्षता में सुधार होगा। इन चुनौतियों का सक्रिय रूप से समाधान करके, व्यवसाय वीएमसी प्रौद्योगिकी की क्षमताओं का पूरी तरह से लाभ उठा सकते हैं।

ऊर्ध्वाधर मशीनिंग केंद्र विनिर्माण प्रौद्योगिकी में एक अविश्वसनीय उन्नति का प्रतिनिधित्व करते हैं, जो विभिन्न क्षेत्रों में सटीकता और दक्षता को सक्षम करते हैं। इन मशीनों की आंतरिक कार्यप्रणाली को समझना - उनके संचालन के बुनियादी सिद्धांतों से लेकर उन्हें चलाने वाले सॉफ्टवेयर तक - निर्माताओं को उनकी उत्पादन प्रक्रियाओं को अनुकूलित करने के लिए सुसज्जित करता है। Taikan Machine जैसे ब्रांड इस क्रांति में सबसे आगे हैं, जो नवोन्मेषी वीएमसी समाधान पेश करते हैं जो उद्योग में मानक स्थापित करना जारी रखते हैं। जैसे-जैसे प्रौद्योगिकी आगे बढ़ती है, इन मशीनों को अपनाना एक निरंतर विकसित हो रहे बाजार में प्रतिस्पर्धात्मकता बनाए रखने की कुंजी होगी।
