मशीनिंग सेंटर्स पर एटीसी आर्म हैंग-अप के निदान और समाधान के लिए अंतिम गाइड

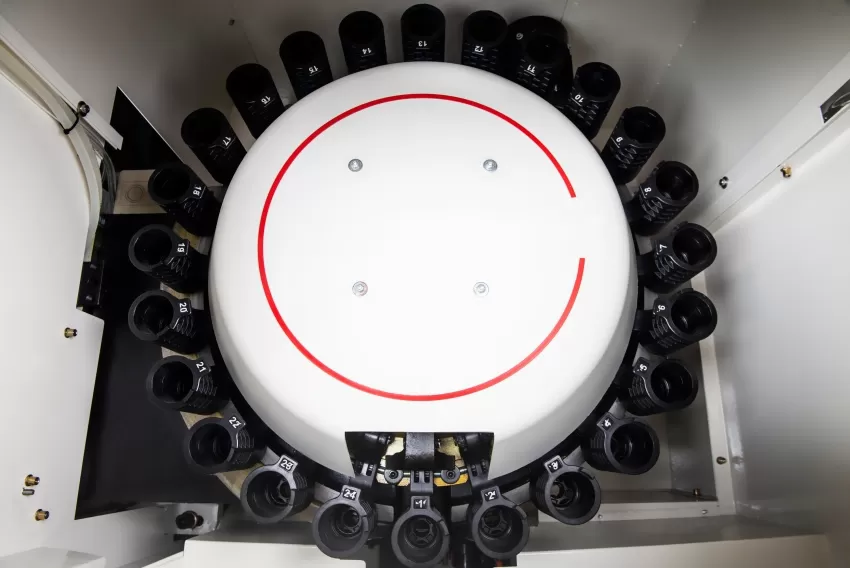

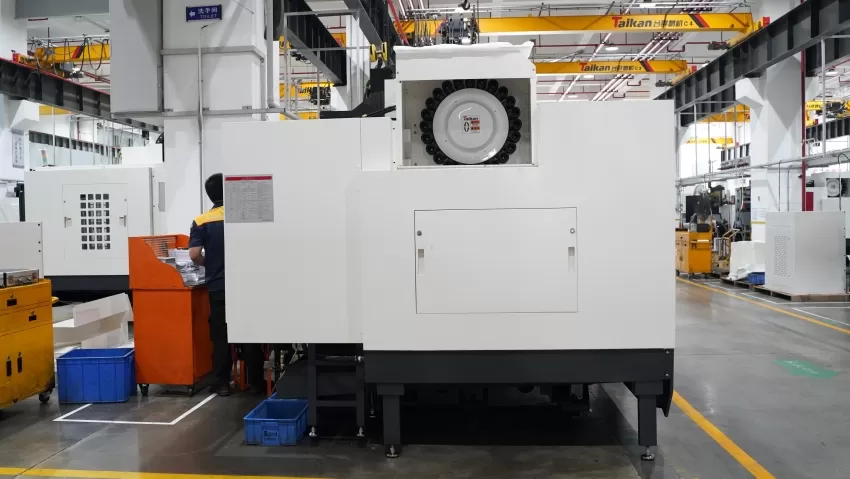

सटीक विनिर्माण के क्षेत्र में, मशीनिंग सेंटर का आर्म-प्रकार स्वचालित उपकरण परिवर्तक (एटीसी) एक महत्वपूर्ण घटक है जो सीधे मशीनिंग दक्षता और निरंतर संचालन क्षमता निर्धारित करता है। जब "टूल चेंज हैंग-अप" (अक्सर "टूल चेंज क्रैश" या "एटीसी आर्म अटकना" कहा जाता है) होता है, तो यह न केवल उत्पादन चक्र को बाधित करता है, बल्कि स्पिंडल टेपर और एटीसी आर्म कैम बॉक्स जैसे सटीक घटकों को अपरिवर्तनीय क्षति भी पहुंचा सकता है। यह लेख एकीकृत इलेक्ट्रोमैकेनिकल और सॉफ्टवेयर परिप्रेक्ष्य से आर्म-प्रकार एटीसी हैंग-अप के मूल कारणों का व्यवस्थित विश्लेषण प्रदान करता है। यह व्यवसायों को समग्र उपकरण प्रभावशीलता में सुधार करने में मदद करने के लिए एक मानकीकृत समस्या निवारण प्रक्रिया और निवारक रखरखाव रणनीतियाँ भी प्रस्तुत करता है।

I. टूल चेंज हैंग-अप विफलताओं की क्रियाविधि और मूल कारण विश्लेषण

टूल चेंज हैंग-अप मूलतः टूल चेंज चक्र के दौरान एटीसी आर्म, स्पिंडल और टूल पॉट के बीच स्थानिक स्थिति, गति अनुक्रम या स्थिति संकेतों में बेमेल होने का संकेत देता है। कारणों को निम्नलिखित पांच श्रेणियों में संक्षेपित किया जा सकता है:

1. बाह्य पर्यावरणीय कारक और विद्युत आपूर्ति व्यवधान

सीएनसी प्रणाली टूल चेंज मैक्रो प्रोग्राम के निष्पादन के दौरान निरंतर, स्थिर नियंत्रण संकेतों और विद्युत स्रोतों पर निर्भर करती है। अचानक बिजली की विफलता, संपीड़ित वायु दाब का उपकरण के निर्धारित मूल्य से नीचे गिरना (सामान्यतः 0.5–0.7 MPa, निर्माता के विनिर्देशों पर निर्भर करता है) जिससे अनक्लैंप सिलेंडर खराब हो जाता है, या हाइड्रोलिक दाब की हानि, ये सभी एटीसी आर्म को ग्रिपिंग या क्लैम्पिंग चरण के दौरान बीच में ही रोक सकते हैं, जिसके परिणामस्वरूप मध्यवर्ती स्थिति में यांत्रिक लॉक-अप हो जाता है।

2. अनुचित संचालक हस्तक्षेप

यदि संचालक टूल चेंज चक्र के दौरान आपातकालीन रोक (ई-स्टॉप) या रीसेट बटन दबाता है, तो यह प्रोग्रामेबल मशीन कंट्रोलर (पीएमसी) द्वारा जारी अनुक्रम नियंत्रण आदेशों को बाधित करता है। इस बिंदु पर, एटीसी आर्म मोटर रुक जाती है, लेकिन सोलनॉइड वाल्व और एटीसी आर्म की कोणीय स्थिति जैसे घटक मध्यवर्ती स्थिति में रहते हैं, जिससे सिस्टम स्वचालित रूप से पुनर्प्राप्त नहीं हो पाता है।

3. यांत्रिक हस्तक्षेप और विरूपण

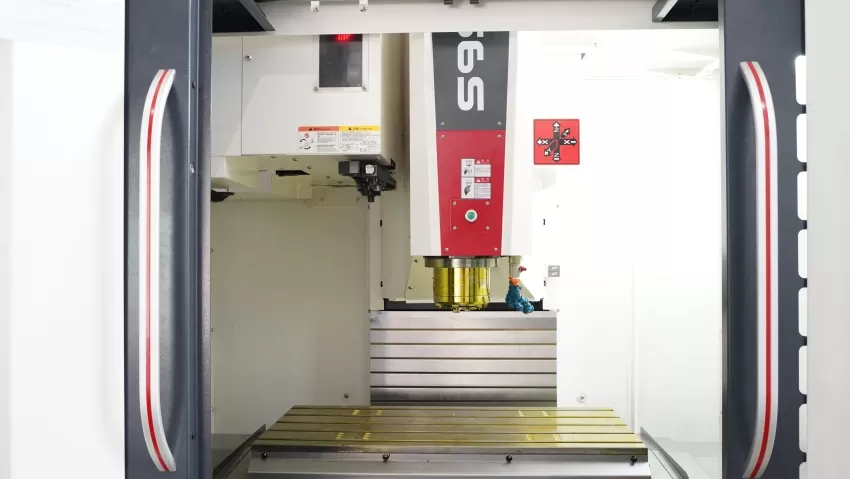

एटीसी आर्म की वक्र सतह और टूल होल्डर के वी-ग्रूव के बीच सटीक फिट अत्यधिक उच्च होता है। मशीनिंग के दौरान मशीन क्रैश, या टूल का टूल पॉट में पूरी तरह से न बैठना, जिससे रोटेशन के दौरान एटीसी आर्म टूल होल्डर से टकरा जाता है, एटीसी आर्म के विरूपण, लिंकेज तंत्र के ढीले होने या कैम बॉक्स के अंदर रोलर बियरिंग्स को नुकसान पहुंचा सकता है। इन समस्याओं के परिणामस्वरूप यांत्रिक जाम लग जाता है।

4. विद्युत संबंधी समस्याएं और पैरामीटर सेटिंग विचलन

टूल चेंज स्थिति प्रॉक्सिमिटी स्विच (जैसे, एटीसी आर्म होम पोजीशन, ब्रेक पोजीशन, ग्रिप पोजीशन) और पीएमसी लॉजिक या एटीसी सर्वो पैरामीटरों के संयोजन द्वारा निर्धारित की जाती है। यदि बैटरी वोल्टेज कम होने के कारण निरपेक्ष स्थिति खो जाती है, यदि संचालन त्रुटियों के कारण टूल चेंज स्थिति ऑफसेट बदल जाता है, या यदि कोई सेंसर (प्रॉक्सिमिटी स्विच) तेल संदूषण या चिप्स के कारण खराब हो जाता है, तो त्रुटियाँ हो सकती हैं। ऐसे मामलों में, सिस्टम एक अलार्म ट्रिगर करता है और टूल चेंज चक्र को निरस्त कर देता है क्योंकि वह सही इन-पोजिशन सिग्नल प्राप्त करने में विफल रहता है।

नोट:टूल चेंज स्थितियों के लिए विशिष्ट पैरामीटर संख्याएं और सेटिंग विधियां उपकरण निर्माता (जैसे, फैनुक, मित्सुबिशी, सीमेंस) और एटीसी ड्राइव प्रकार (हाइड्रोलिक, सर्वो) के अनुसार भिन्न होती हैं। ऑन-साइट रखरखाव को हमेशा उपकरण मैनुअल में "टूल चेंज पोजिशन सेटिंग" या "एटीसी पैरामीटर सूची" का संदर्भ लेना चाहिए।

5. यांत्रिक घिसाव और थकान विफलता

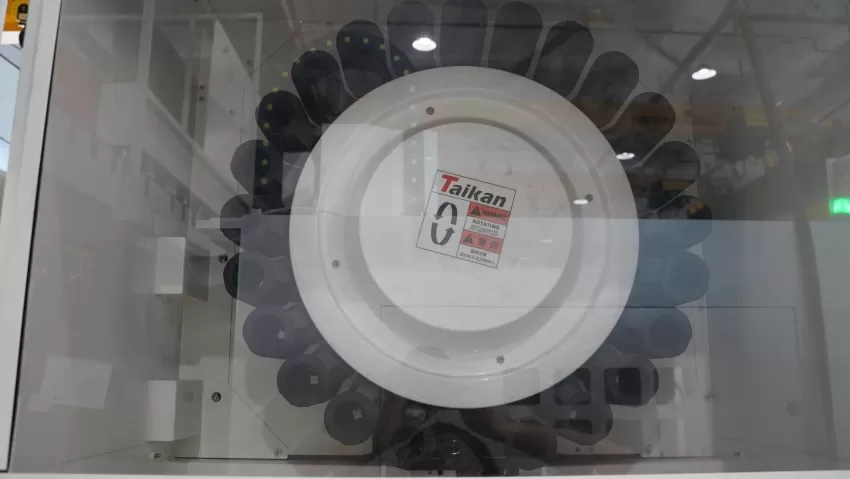

उच्च-आवृत्ति टूल चेंजों की लंबी अवधि में, एटीसी कैम बॉक्स के अंदर कैम सतह, टूल पॉट श्रृंखला के पिन और एटीसी आर्म पर टूल क्लैम्पिंग तंत्र जैसे घटक घिस सकते हैं। जब घिसाव सहनशीलता सीमा से अधिक हो जाता है, तो टूल चेंज गति की पुनरावृत्ति क्षमता कम हो जाती है, जिससे अनुचित टूल ग्रिपिंग या टूल गिरने जैसी समस्याओं की संभावना काफी बढ़ जाती है, जो हैंग-अप का कारण बन सकती हैं।

II. मानकीकृत समस्या निवारण प्रक्रिया

जब टूल चेंज हैंग-अप होता है, तो एक मानकीकृत प्रक्रिया का पालन करें: "आपातकालीन रोक और ऊर्जा पृथक्करण → स्थिति पुष्टि → मैन्युअल वापसी → सिग्नल सत्यापन।" किसी भी जबरदस्ती या हिंसक कार्रवाई से बचें।

1. आपातकालीन रोक और ऊर्जा पृथक्करण

सर्वो मोटर एनेबल को निष्क्रिय करने के लिए तुरंत आपातकालीन रोक बटन दबाएं। यदि न्यूमैटिक या हाइड्रोलिक शक्ति स्रोत मौजूद हैं, तो अप्रत्याशित को रोकने के लिए संबंधित शट-ऑफ वाल्व बंद करेंVMC मशीनमैन्युअल संचालन के दौरान गति। सिस्टम अब एक सुरक्षित, लॉक-आउट स्थिति में है।

2. दोष अवलोकन और निदान

पीएमसी सिग्नल डायग्नोस्टिक स्क्रीन तक पहुंचें और वर्तमान अलार्म कोड और डायग्नोस्टिक पैरामीटर (जैसे, F-सिग्नल या G-सिग्नल) रिकॉर्ड करें। निम्नलिखित पर पूरा ध्यान दें:

• क्या एटीसी आर्म क्षैतिज स्थिति (ग्रिप पोजीशन) में है या ऊर्ध्वाधर स्थिति (होम पोजीशन) में है?

• क्या स्पिंडल अनक्लैंप स्विच चालू हुआ है?

• क्या टूल पॉट पूरी तरह से नीचे झुका हुआ है (तैयार स्थिति में)?

यह जानकारी यह निर्धारित करने में मदद करती है कि हैंग-अप टूल चेंज चक्र के "ग्रिप," "क्लैम्प," या "होम पर वापसी" चरण के दौरान हुआ है।

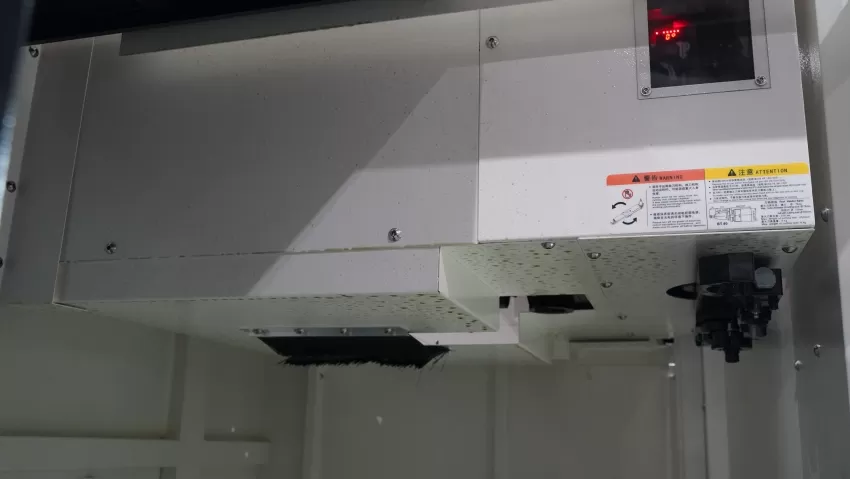

3. मैन्युअल एटीसी आर्म रिपोजिशनिंग (विद्युत रीसेट विधि)

सर्वो मोटर-चालित एटीसी आर्म्स के लिए, पहले सिस्टम के अंतर्निर्मित "एटीसी आर्म मैन्युअल रीसेट" फ़ंक्शन (आमतौर पर पीएमसी स्विच या एम-कोड के माध्यम से सक्रिय) का प्रयास करें। यदि यह फ़ंक्शन अनुपलब्ध है, तो मैन्युअल प्रक्रिया का पालन करें:

• तैयारी:मशीन के हाइड्रोलिक या न्यूमैटिक नियंत्रण पैनल तक पहुंचें। स्पिंडल को अनक्लैंप करने के लिए मजबूर करने के लिए मैन्युअल ओवरराइड वाल्व का उपयोग करें (या सोलनॉइड वाल्व स्पूल को मैन्युअल रूप से सक्रिय करने के लिए हेक्स की का उपयोग करें), यह सुनिश्चित करते हुए कि एटीसी आर्म स्पिंडल टेपर द्वारा पकड़ा नहीं गया है।

• मोटर शाफ्ट संचालन:एटीसी आर्म मोटर के पीछे स्क्वायर ड्राइव (या स्लॉट) का पता लगाएं। इसे घुमाने के लिए उपयुक्त विशेष रिंच का उपयोग करेंधीरे और स्थिर रूप सेघूर्णन दिशा एटीसी आर्म की यांत्रिक होम दिशा (सामान्यतः दक्षिणावर्त या वामावर्त; उपकरण मैनुअल देखें) का पालन करना चाहिए। यदि आपको प्रतिरोध में अचानक वृद्धि का सामना करना पड़े, तो तुरंत रुकें और कैम बॉक्स में विदेशी वस्तुओं का निरीक्षण करें।

• टूल हटाना:एटीसी आर्म को मैन्युअल रूप से घुमाने के बाद ताकि यह स्पिंडल टेपर या टूल पॉट से अलग हो जाए, एटीसी आर्म ग्रिपर संरचना की जांच करें। स्प्रिंग-क्लैम्प तंत्र वाले आर्म्स के लिए, फ्लैटहेड स्क्रूड्राइवर का उपयोग करके ग्रिपर की स्प्रिंग क्लिप को धीरे से खोलें, या टूल होल्डर पुल स्टड पर क्लैम्पिंग बल जारी करने के लिए आर्म पर लॉकिंग स्क्रू को ढीला करें। ऐसा करते समय, एक हाथ से टूल को सहारा दें और दूसरे हाथ से सावधानीपूर्वक हटा दें ताकि इसे गिरने और वर्कटेबल या मशीन एनक्लोजर को नुकसान पहुंचाने से रोका जा सके।

4. होमिंग और सटीकता सत्यापन

एक बार एटीसी आर्म को मैन्युअल रूप से उसकी होम पोजीशन (आमतौर पर ऊर्ध्वाधर) पर वापस कर दिया जाए, तो आपातकालीन रोक बटन जारी करें। एमडीआई मोड में, टूल पॉट को मैगजीन में वापस करने और एटीसी आर्म को उसकी होम पोजीशन पर वापस करने के लिए एम-कोड निष्पादित करें। पुष्टि करें कि सभी स्थिति संकेतक लाइट सामान्य हैं। फिर, गति की सुगमता का निरीक्षण करने और किसी भी असामान्य आवाज़ को सुनने के लिए एक ड्राई रन टूल चेंज (आर्म में वास्तविक टूल के बिना) करें। यदि टूल चेंज स्थिति गलत प्रतीत होती है, तो मशीन टूल बिल्डर द्वारा निर्दिष्ट पैरामीटर इंटरफ़ेस का उपयोग करके परिवर्तन स्थिति को पुन: कैलिब्रेट करें।

यदि उपरोक्त चरण समस्या का समाधान नहीं करते हैं, या यदि आप कैम बॉक्स से गंभीर असामान्य आवाज़ें, एटीसी आर्म की महत्वपूर्ण विकृति, या स्पिंडल टेपर को क्षति देखते हैं, तो तुरंत रुकें और पेशेवर मरम्मत के लिए उपकरण निर्माता के सेवा इंजीनियर से संपर्क करें।

III. व्यवस्थित रोकथाम और रखरखाव रणनीतियाँ

टूल चेंज हैंग-अप की घटना को मौलिक रूप से कम करने के लिए, डेटा निगरानी पर आधारित एक पूर्वानुमानित रखरखाव (पीडीएम) प्रणाली स्थापित करने की सिफारिश की जाती है:

1. प्रमुख घटकों का आवधिक कैलिब्रेशन

डायल इंडिकेटर का उपयोग करके तिमाही में एक बार एटीसी आर्म और स्पिंडल टेपर के बीच संकेंद्रिता को कैलिब्रेट करें। तीन-बिंदु पोजिशनिंग सिस्टम का उपयोग करने वाली टूल मैगजीन के लिए, सुनिश्चित करें कि परिवर्तन स्थिति पर टूल पॉट की पुनरावृत्ति क्षमता ±0.05 मिमी के भीतर हो। कैम बॉक्स के स्नेहन सर्किट का नियमित रूप से निरीक्षण करें ताकि यह सुनिश्चित हो सके कि ग्रीस (जैसे, लिथियम-आधारित ग्रीस) कैम सतहों तक पहुंचता है ताकि घर्षण और घिसाव कम से कम हो।

2. विद्युत प्रणाली और पैरामीटर बैकअप प्रबंधन

सीएफ कार्ड या ईथरनेट के माध्यम से नियमित रूप से सीएनसी पैरामीटर, पीएमसी प्रोग्राम और मैक्रो प्रोग्राम का बैकअप लें। पैरामीटर हानि के कारण होने वाली स्थिति संबंधी त्रुटियों को रोकने के लिए यह विशेष रूप से टूल-चेंज-संबंधित मैक्रो चर (जैसे, #1000 श्रृंखला) और एटीसी सर्वो पैरामीटरों के लिए महत्वपूर्ण है।

3. परिचालन मानक और सिग्नल निगरानी

संचालक प्रशिक्षण को सुदृढ़ करें, इस बात पर जोर देते हुए कि टूल चेंज चक्र के दौरान, खासकर जब एटीसी आर्म गति में हो, आपातकालीन रोक या रीसेट बटन कभी नहीं दबाया जाना चाहिए। लैडर प्रोग्राम में "टूल चेंज चक्र व्यवधान रोकथाम" लॉजिक जोड़ने पर विचार करें। स्पिंडल अनक्लैंप और एटीसी आर्म गति जैसे महत्वपूर्ण संकेतों के प्रतिक्रिया समय की समय-समय पर निगरानी करने के लिए सीएनसी प्रणाली के तरंग निदान कार्यों का उपयोग करें, जिससे आप सोलनॉइड वाल्व या प्रॉक्सिमिटी स्विच के प्रदर्शन में गिरावट का अनुमान लगा सकते हैं।

4. शक्ति स्रोत स्वच्छता प्रबंधन

वायु आपूर्ति प्रणाली में फ़िल्टर-रेगुलेटर-लुब्रिकेटर (एफ.आर.एल.) इकाई की कार्यक्षमता सुनिश्चित करें। निर्धारित सीमा के भीतर स्थिर दाब बनाए रखें (सामान्यतः 0.5–0.7 MPa, उपकरण विनिर्देशों का सख्ती से पालन करें)। वायु प्राप्तकर्ता टैंक से नियमित रूप से कंडेनसेट निकालें। अपर्याप्त वायु दाब अधूरे स्पिंडल अनक्लैम्पिंग, धीमी टूल पॉट झुकाव, या एटीसी आर्म का पता लगाने में विफलता का प्राथमिक कारण है। यह दैनिक निरीक्षणों में एक प्रमुख मद होना चाहिए।

निष्कर्ष

आर्म-प्रकार स्वचालित उपकरण परिवर्तक की स्थिरता मशीनिंग सेंटर की विश्वसनीयता का एक मुख्य संकेतक है। टूल चेंज हैंग-अप दोष का सामना करने पर, वैज्ञानिक और कठोर समस्या निवारण विधियों का उपयोग करना, नियमित सटीकता कैलिब्रेशन और स्थिति निगरानी के साथ, मरम्मत के औसत समय को प्रभावी ढंग से कम कर सकता है और उपकरण के जीवनकाल को बढ़ा सकता है। मजबूत संचालन मानक और एक व्यापक रखरखाव प्रणाली स्थापित करके, निर्माता अपनी स्वचालित उत्पादन लाइनों की निरंतर संचालन क्षमताओं में उल्लेखनीय वृद्धि कर सकते हैं, जो उच्च-सटीकता, उच्च-दक्षता स्मार्ट विनिर्माण के लिए एक ठोस आधार प्रदान करता है।
