[Egypt MACTECH Show] L-35Y CNC हॉरिज़ॉन्टल टर्निंग (मिलिंग) लेथ: जटिल मशीनिंग के लिए सटीकता, शक्ति और प्रदर्शन

आज के प्रतिस्पर्धी विनिर्माण परिदृश्य में, जटिल पुर्जा प्रसंस्करण में उच्च् शुद्धता, असाधारण स्थिरता और अधिकतम उत्पादकता प्राप्त करना सर्वोपरि है। एक अग्रणी सीएनसी खराद निर्माता के रूप में, हमें प्रस्तुत करने पर गर्व हैL-35Y—एक परिष्कृत सीएनसी खराद मशीनजो कठिन अनुप्रयोगों में उत्कृष्ट प्रदर्शन के लिए अभियांत्रिकृत है। यह क्षैतिज टर्निंग सेंटर अपनी मानकों को पुनर्परिभाषित करता हैमजबूत निर्माण, उन्नत विशेषताओं और अडिग विश्वसनीयता के साथ, जो इसे ऑटोमोटिव घटकों से लेकर वाल्व और समुद्री इंजीनियरिंग तक के उद्योगों के लिए एक आदर्श समाधान बनाता है।

असमझौता संरचनात्मक अखंडता और डिजाइन

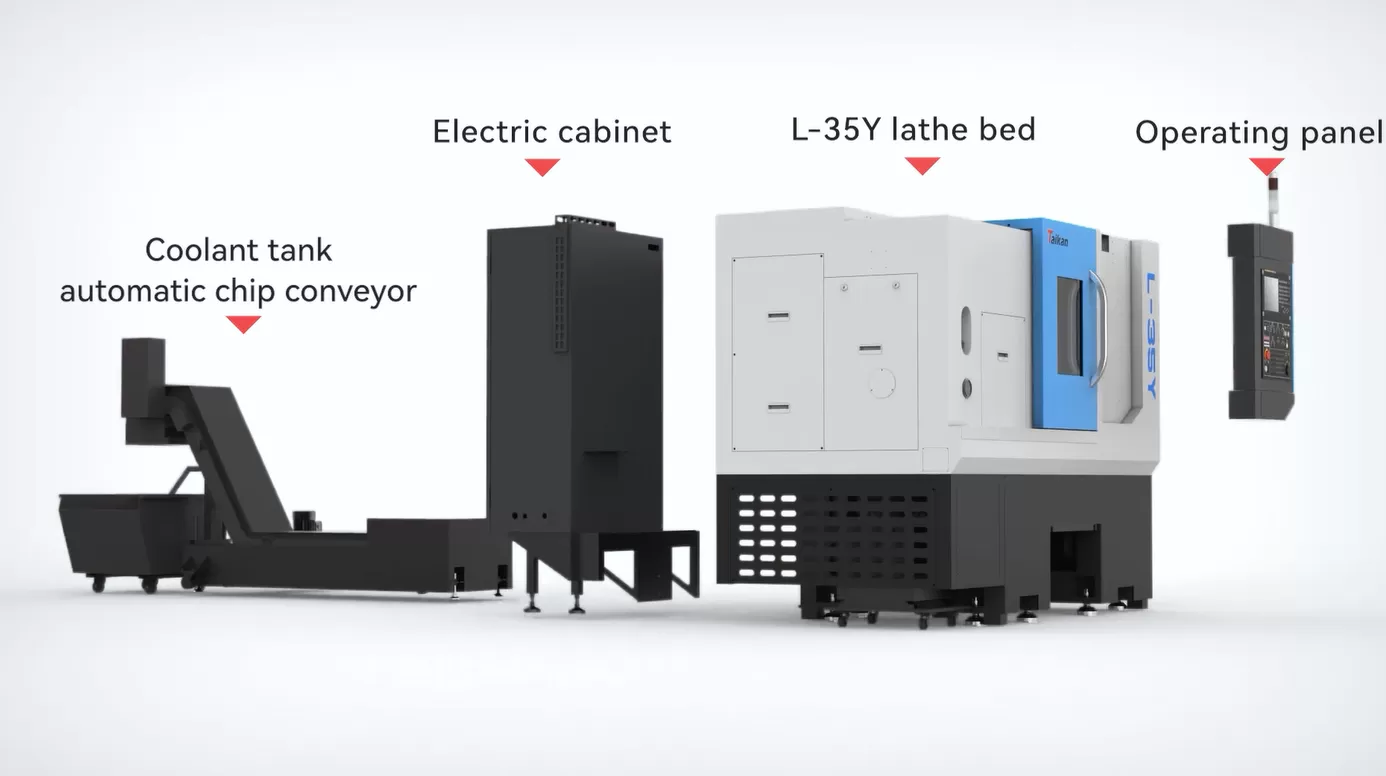

किसी भी उच्च-प्रदर्शन सीएनसी टर्निंग मशीन की नींव उसकी दृढ़ता और स्थिरता में निहित है। L-35Y में एक30° अभिन्न रूप से कास्ट स्लांट बेडडिज़ाइन है, जिसे परिमित तत्व विश्लेषण (FEA) के माध्यम से बेहतर कठोरता और न्यूनतम कंपन के लिए अनुकूलित किया गया है। यह डिज़ाइन एक अविश्वसनीय रूप से स्थिर प्लेटफ़ॉर्म प्रदान करता है जबकि एक कॉम्पैक्ट फुटप्रिंट बनाए रखता है। दीर्घकालिक शुद्धता सुनिश्चित करने के लिए, सभी कास्टिंग अंतिम मशीनिंग से पहले लंबे समय तक प्राकृतिक जीर्णन और फिर द्वितीयक कंपन तनाव मुक्ति से गुज़रते हैं, जो आंतरिक तनावों को प्रभावी ढंग से समाप्त करता है। उच्च-लोड संचालन के लिए, X/Z अक्ष आयातितP-ग्रेड 35 मिमी हैवी-ड्यूटी रोलर रैखिक गाइडसे सुसज्जित हैं, जो एक विस्तृत-स्पैन विन्यास में व्यवस्थित होते हैं, उत्कृष्ट भार-वहन क्षमता और स्थायित्व प्रदान करते हैं।

C-अक्ष कार्यक्षमता के साथ उच्च-टॉर्क स्पिंडल

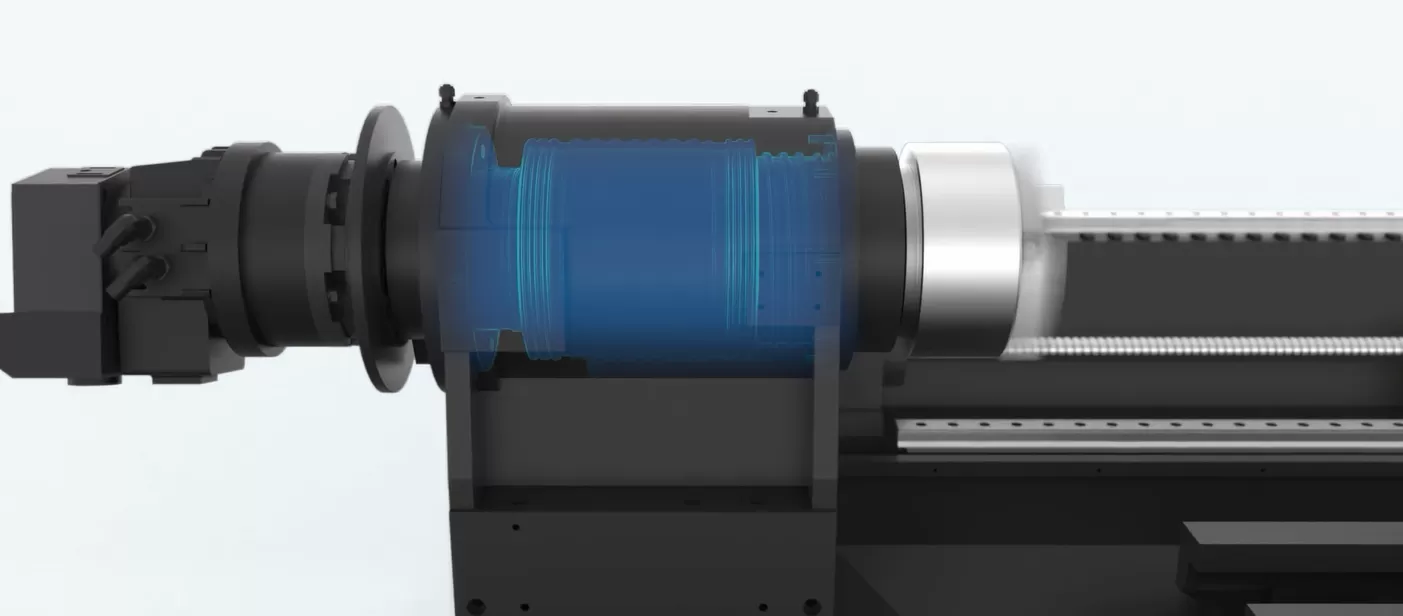

इस सीएनसी खराद के केंद्र में एक शक्तिशाली, उच्च-टॉर्क यंत्रवत् चालित स्पिंडल प्रणाली है जिसकी अधिकतम गति4000 आरपीएमहै। इसे सामने दोहरी-पंक्ति बेलनाकार रोलर बियरिंग और उच्च-शुद्धता कोणीय संपर्क बॉल बियरिंग के संयोजन द्वारा, और पीछे दोहरी-पंक्ति बेलनाकार रोलर बियरिंग द्वारा समर्थन प्राप्त है, जो अक्षीय और रेडियल दोनों कटिंग बलों का मजबूत प्रबंधन सुनिश्चित करता है। स्पिंडल C-अक्ष इंडेक्सिंग फ़ंक्शन और हाइड्रोलिक ब्रेक सहायता प्रणाली से सुसज्जित है। एक उच्च-रिज़ॉल्यूशन चुंबकीय एनकोडर असाधारण सटीकता, स्थायित्व, और झटका व संदूषण के प्रति प्रतिरोध प्रदान करता है, जो विश्वसनीय स्थिति-निर्धारण की गारंटी देता है।

Y-अक्ष के साथ बहुमुखी BMT55 संचालित टरेट

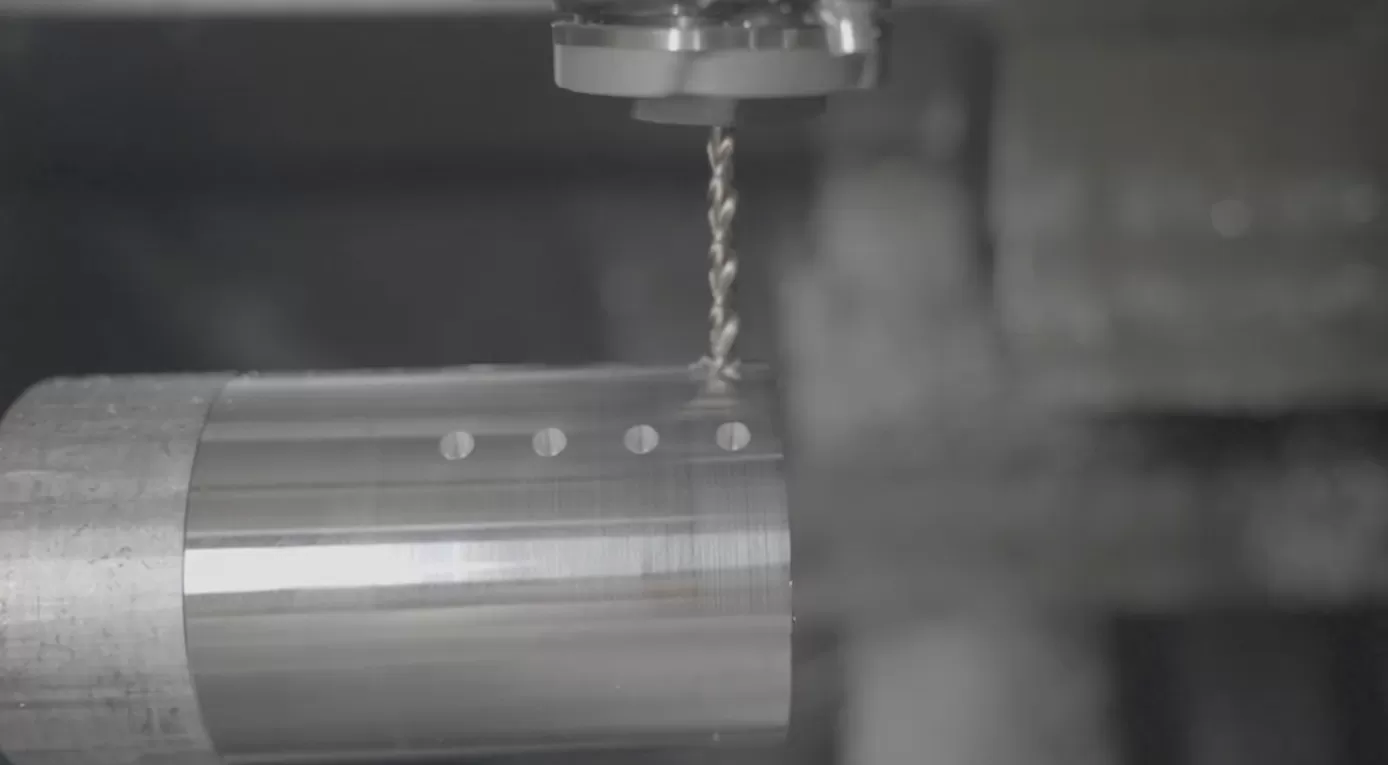

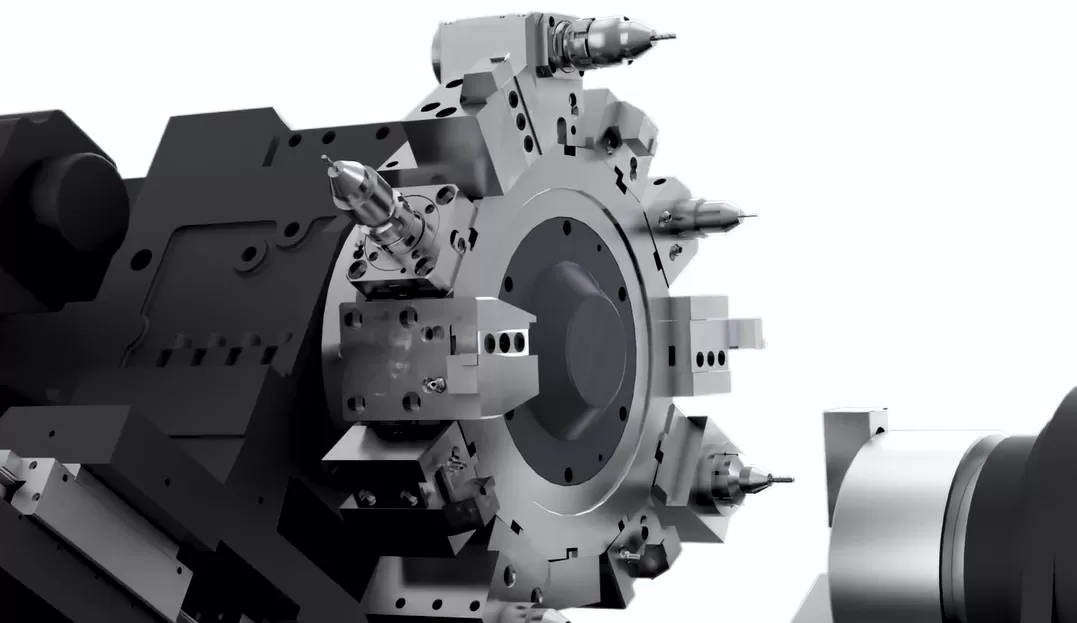

जटिल पुर्जों के लिए लचीलापन महत्वपूर्ण है। L-35Y में एक तेज़ और विश्वसनीयBMT55-संचालित टूल टरेटएकीकृत Y-अक्ष के साथ है। अक्षीय और रेडियल लाइव टूलिंग विकल्पों के साथ मिलकर, और स्पिंडल के C-अक्ष और हाइड्रोलिक ब्रेक के साथ सिंक्रोनाइज़, यह शक्तिशाली 3-अक्ष इंटरपोलेशन मिलिंग, ड्रिलिंग और टैपिंग संचालन को सक्षम करता है। यह एक ही सेटअप में जटिल घटकों की पूर्ण मशीनिंग की अनुमति देता है, नाटकीय रूप से दक्षता, सटीकता और स्थिरता को बढ़ावा देता है।

उन्नत स्थिरता और नियंत्रण

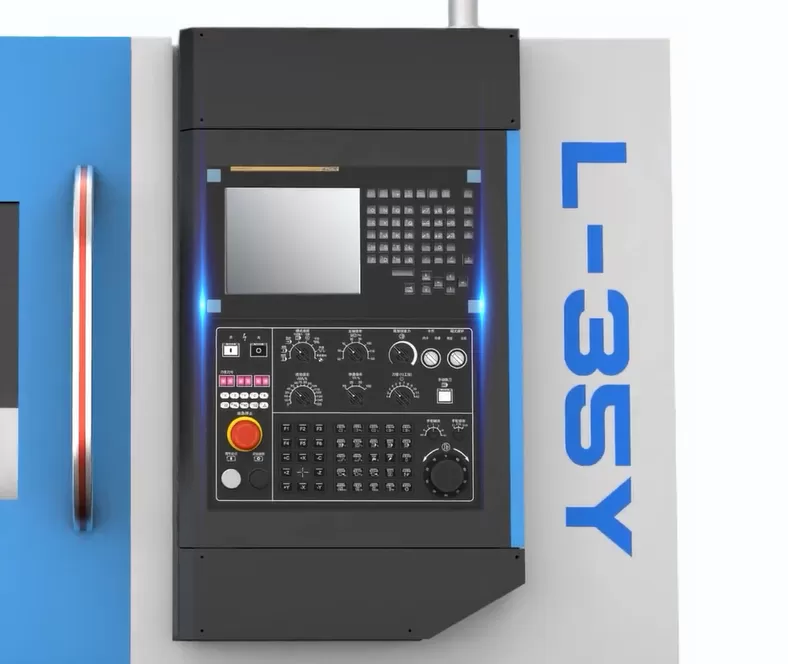

मशीनिंग प्रक्रिया का समर्थन करने के लिए एक हाइड्रोलिक क्विल-प्रकार टेलस्टॉक लाइव सेंटर के साथ है, जो विस्तारित वर्कपीस समर्थन के लिए उच्च दृढ़ता और शुद्धता प्रदान करता है। पूरी मशीन एक उच्च-प्रदर्शनFANUC सीएनसी प्रणालीद्वारा संचालित है, जो सभी आवश्यक मशीनिंग और सहायक कार्यों का स्थिर, विश्वसनीय नियंत्रण और निर्बाध निष्पादन सुनिश्चित करता है।

कठिन अनुप्रयोगों के लिए अभियांत्रिकृत

L-35Y क्षैतिज टर्निंग सेंटर जटिल पुर्जा निर्माण की चुनौतियों का सामना करने के लिए बनाया गया है। यह विशेष रूप से ऑटोमोटिव पुर्जा उत्पादकों द्वारा पसंद किया जाता है और वाल्व, जहाज निर्माण और सामान्य इंजीनियरिंग मशीनरी क्षेत्रों में व्यापक रूप से अपनाया जाता है। इसकी गति, शुद्धता और बहु-कार्यक्षमता का संयोजन इसे आधुनिक सीएनसी टर्निंग मशीनों के बीच एक असाधारण विकल्प बनाता है।

उत्कृष्टता के प्रति प्रतिबद्धता

सही मशीन टूल भागीदार चुनना महत्वपूर्ण है। एक सार्वजनिक रूप से सूचीबद्ध कंपनी और वैश्विक सीएनसी खराद निर्माताओं के बीच एक विश्वसनीय नाम के रूप में, हम गुणवत्ता, नवाचार और संपूर्ण ग्राहक समर्थन की प्रतिबद्धता के साथ L-35Y के पीछे खड़े हैं। यह मशीन उत्पादकता और लाभप्रदता को बढ़ाने वाले विनिर्माण समाधान प्रदान करने के प्रति हमारे समर्पण को मूर्त रूप देती है।

शुद्धता और दक्षता की शक्ति की खोज करें। L-35Y सीएनसी क्षैतिज टर्निंग सेंटर आपके उत्पादन तल को बदलने के लिए तैयार है।
