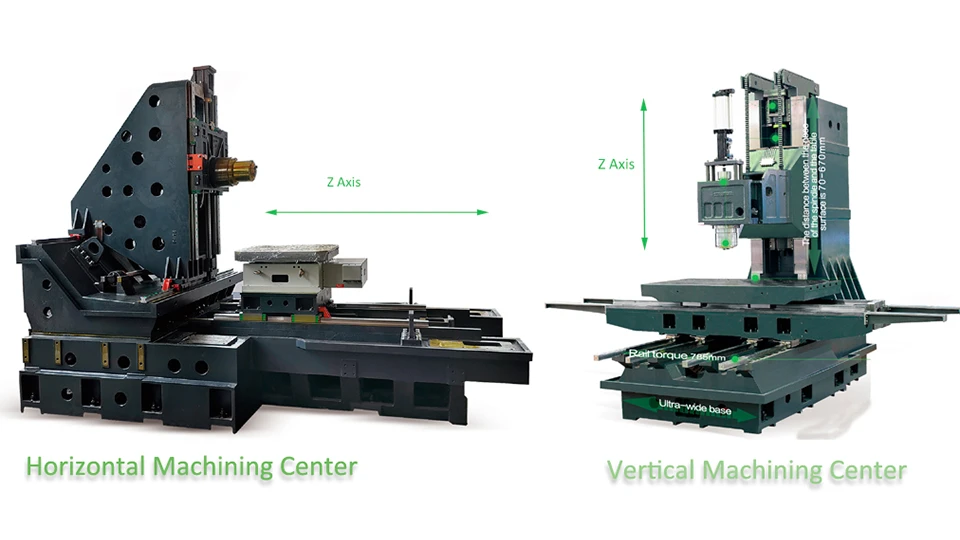

क्षैतिज और ऊर्ध्वाधर मशीनिंग केंद्रों में क्या अंतर है?

आधुनिक विनिर्माण के प्रतिस्पर्धी परिदृश्य में, सही सीएनसी उपकरण का चयन लाभप्रदता और सटीकता की आधारशिला है। मशीन शॉप मालिकों और उत्पादन प्रबंधकों के लिए, बहस अक्सर एक महत्वपूर्ण निर्णय पर आकर टिक जाती है: वर्टिकल मशीनिंग सेंटर (वीएमसी) बनाम हॉरिजॉन्टल मशीनिंग सेंटर (एचएमसी)।

जबकि दोनों प्लेटफ़ॉर्म वर्कपीस से सामग्री हटाने के लिए रोटरी कटिंग टूल का उपयोग करते हैं, लेकिन इनकी संरचनात्मक डिज़ाइन स्पष्ट रूप से अलग-अलग क्षमताएं तय करती हैं। साइकिल समय को अनुकूलित करने, निवेश पर प्रतिफल (आरओआई) को अधिकतम करने और अपने विनिर्माण समाधानों को विस्तारित करने के लिए वीएमसी और एचएमसी प्रौद्योगिकियों के बीच सूक्ष्म अंतरों को समझना आवश्यक है।

यहां वर्टिकल और हॉरिजॉन्टल सीएनसी मशीनिंग केंद्रों का एक गहन, पेशेवर तुलनात्मक विश्लेषण प्रस्तुत है, ताकि आपको सूचित निवेश करने में सहायता मिल सके।

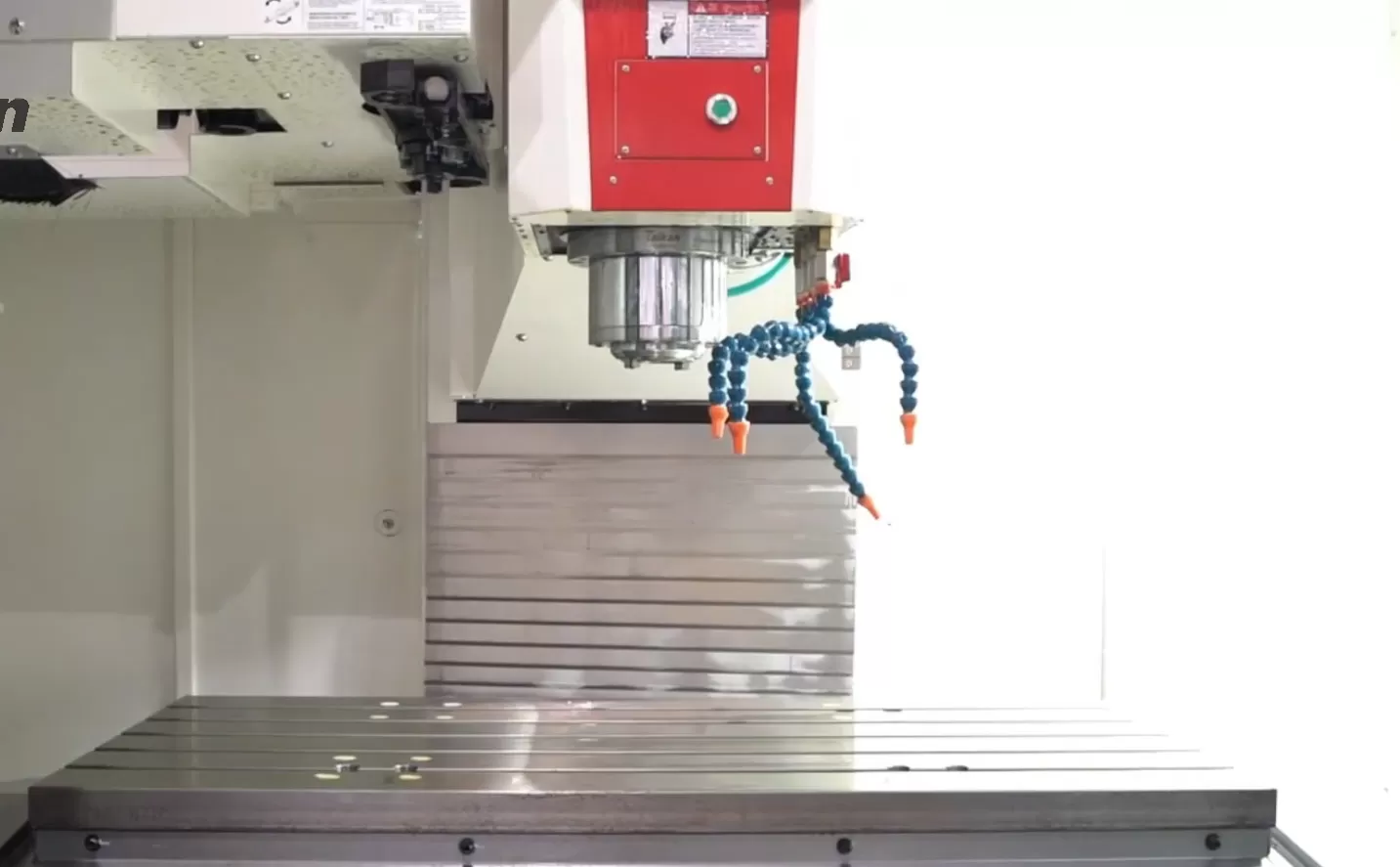

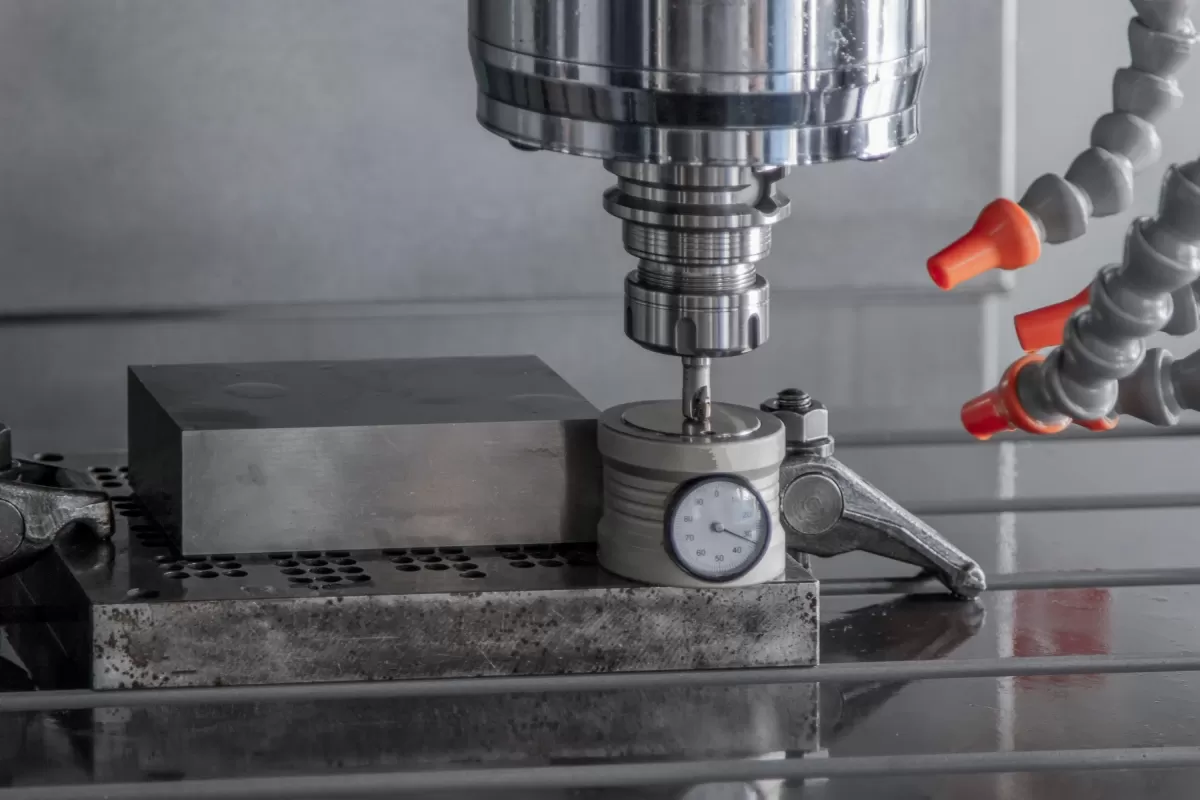

वर्टिकल मशीनिंग सेंटर (वीएमसी) क्या है?

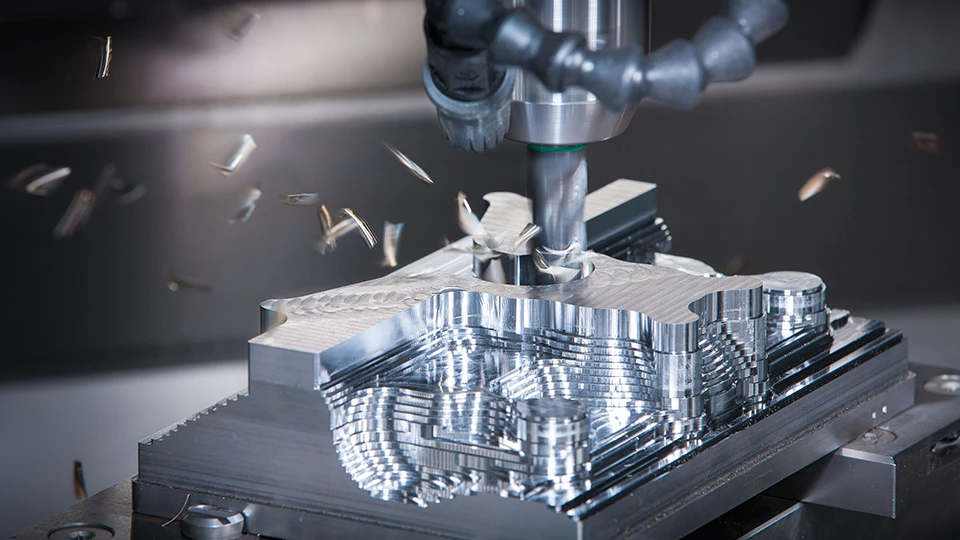

एकवर्टिकल मशीनिंग सेंटर(वीएमसी) में एक वर्टिकली ओरिएंटेड स्पिंडल अक्ष होता है। कटिंग टूल ऊपर से नीचे पहुंचकर वर्कपीस की ऊपरी सतह को मिल करता है, जो आमतौर पर एक मानक वर्कटेबल पर लगा होता है।

इसके लिए सर्वोत्तम: समतल पार्ट्स, प्लेट वर्क, मोल्ड कैविटीज़ और एकतरफा मशीनिंग संचालन।

वीएमसी के प्रमुख लाभ

• सेटअप और संचालन में आसानी: क्योंकि स्पिंडल टेबल के ऊपर स्थित होता है, ऑपरेटरों को कटिंग प्रक्रिया का स्पष्ट, अबाधित दृश्य मिलता है। यह वीएमसी को सेटअप, समस्या निवारण और कस्टम फिक्स्चर डिज़ाइन के लिए अत्यधिक सहज बनाता है।

• कम प्रारंभिक निवेश: वीएमसी अपने हॉरिजॉन्टल समकक्षों की तुलना में संरचनात्मक रूप से कम जटिल होते हैं, जिसके परिणामस्वरूप अग्रिम पूंजीगत व्यय काफी कम होता है।

• कॉम्पैक्ट फुटप्रिंट: आम तौर पर, वर्टिकल सीएनसी मशीनें कम फ्लोर स्पेस लेती हैं, जो उन्हें सीमित वर्ग फुटेज वाली जॉब शॉप के लिए आदर्श बनाती हैं।

• लघु उत्पादन चाल में बहुमुखी प्रतिभा: उच्च-मिश्रण, कम-मात्रा उत्पादन और रैपिड प्रोटोटाइपिंग के लिए उत्कृष्ट।

वीएमसी की सीमाएं

• चिप निकासी में खराबी: गुरुत्वाकर्षण वीएमसी के विरुद्ध काम करता है। चिप्स गहरी कैविटी में जमा हो जाते हैं, जिससे रीकटिंग, टूल घिसाव में तेजी और खराब सतह फिनिश हो सकती है, यदि उच्च दबाव वाले शीतलक से प्रबंधन न किया जाए।

• सीमित बहु-पक्षीय मशीनिंग: किसी पार्ट के कई पक्षों की मशीनिंग के लिए आमतौर पर मैनुअल रिपोजिशनिंग (पार्ट को पलटना) की आवश्यकता होती है, जिससे टॉलरेंस स्टैकिंग का जोखिम बढ़ता है और अनुत्पादक समय जुड़ता है।

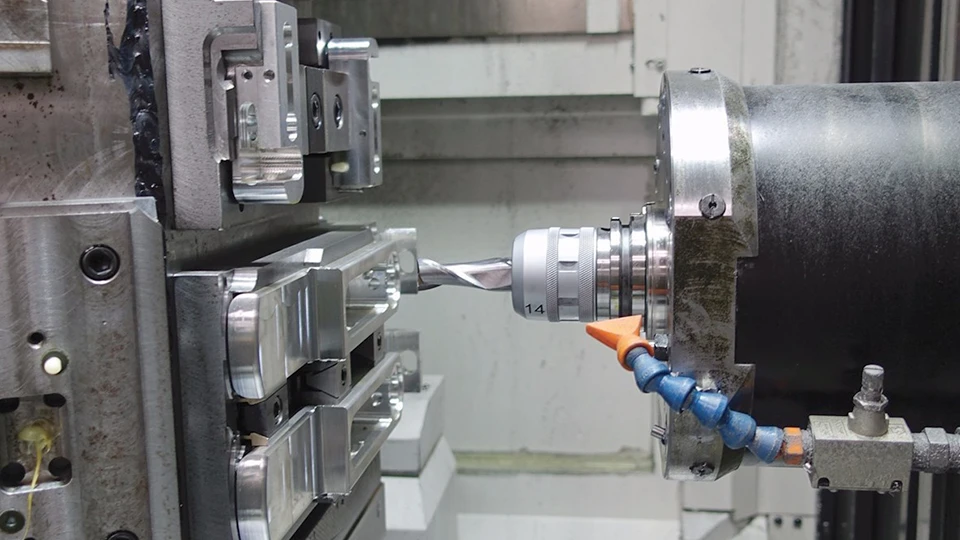

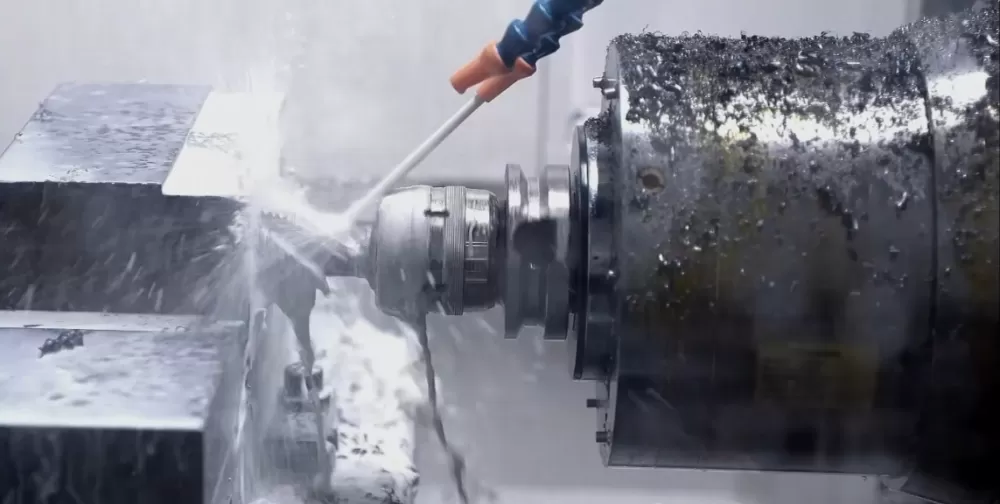

हॉरिजॉन्टल मशीनिंग सेंटर (एचएमसी) क्या है?

एकहॉरिजॉन्टल मशीनिंग सेंटर(एचएमसी) फर्श के समानांतर एक हॉरिजॉन्टली ओरिएंटेड स्पिंडल अक्ष का उपयोग करता है। एचएमसी भारी-भरकम, उच्च-मात्रा उत्पादन के लिए बनाए गए हैं और इनमें आमतौर पर एक एकीकृत ऑटोमैटिक पैलेट चेंजर (एपीसी) और एक रोटरी टेबल (बी-अक्ष) शामिल होता है।

इसके लिए सर्वोत्तम: जटिल बॉक्सी पार्ट्स, भारी सामग्री हटाना और उच्च-मात्रा सतत उत्पादन।

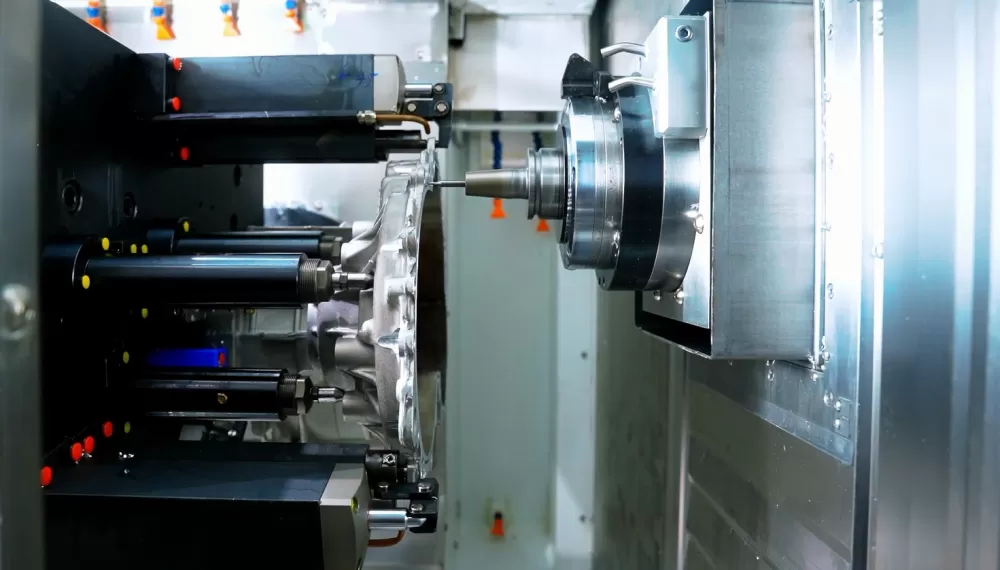

एचएमसी के प्रमुख लाभ

• बेहतर चिप निकासी: गुरुत्वाकर्षण एचएमसी का सबसे बड़ा सहयोगी है। जैसे ही हॉरिजॉन्टल स्पिंडल कटाई करता है, चिप्स स्वाभाविक रूप से वर्कपीस से दूर गिर जाते हैं, टूल लाइफ बढ़ाते हैं और एक बेदाग सतह फिनिश सुनिश्चित करते हैं।

• उच्च-मात्रा दक्षता (टॉम्बस्टोन फिक्स्चरिंग): टॉम्बस्टोन फिक्स्चर का एकीकरण कई पार्ट्स को एक साथ कई पृष्ठों पर माउंट करने की अनुमति देता है। चौथे-अक्ष रोटरी टेबल के साथ युग्मित होने पर, स्पिंडल एक ही सेटअप में किसी पार्ट के तीन या चार पक्षों तक पहुंच सकता है।

• निर्बाध मशीनिंग: मानक ऑटोमैटिक पैलेट चेंजर (एपीसी) के कारण, एक ऑपरेटर एक पैलेट पर पार्ट्स लोड, अनलोड या निरीक्षण कर सकता है, जबकि मशीन दूसरे पर कटाई जारी रखती है। इससे स्पिंडल डाउनटाइम में भारी कमी आती है।

• उच्चतर रिजिडिटी: एचएमसी को गंभीर कंपन को अवशोषित करने के लिए भारी कास्ट-आयरन बेस के साथ इंजीनियर किया गया है, जिससे भारी कट, तेज फीड दर और कठोर मिश्र धातुओं में उच्चतम सटीकता संभव होती है।

एचएमसी की सीमाएं

• भारी पूंजी निवेश: एक एचएमसी की लागत आमतौर पर समान कार्यक्षेत्र वाले वीएमसी से 2 से 3 गुना अधिक होती है।

• जटिल प्रोग्रामिंग और सेटअप: एचएमसी का संचालन, विशेष रूप से बहु-पार्ट टॉम्बस्टोन फिक्स्चर और पैलेट चेंजर्स के साथ, उन्नत सीएएम प्रोग्रामिंग कौशल और विशेष वर्कहोल्डिंग समाधानों की मांग करता है।

• बड़ा फुटप्रिंट: पैलेट चेंजर्स और भारी-भरकम मशीन एन्क्लोज़र्स के कारण एचएमसी को काफी अधिक फ्लोर स्पेस की आवश्यकता होती है।

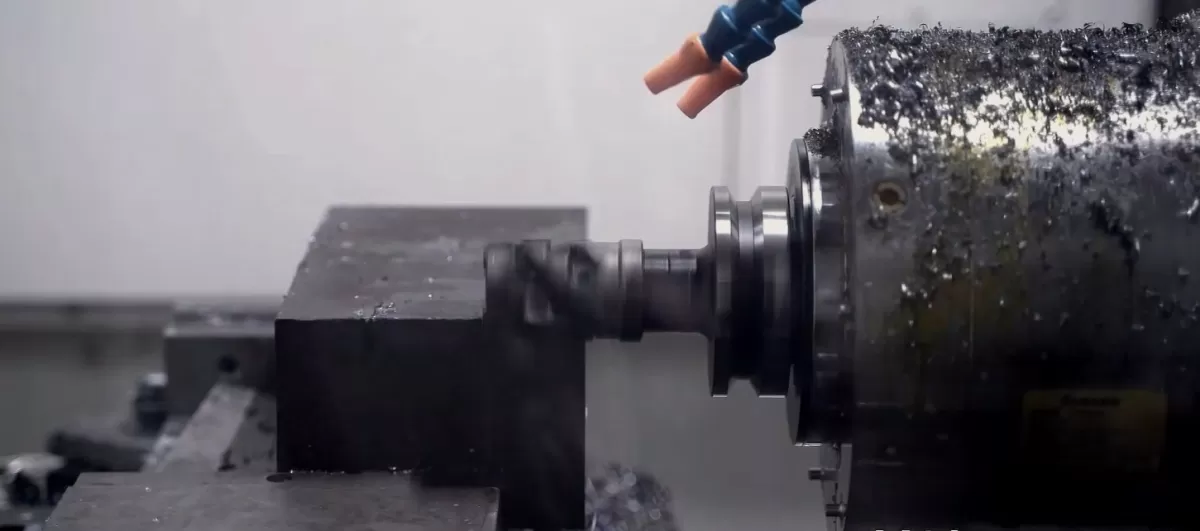

वीएमसी बनाम एचएमसी: मूल तुलना

आपकी खरीद निर्णय को सुव्यवस्थित करने में सहायता के लिए, यहां सबसे महत्वपूर्ण विनिर्माण मेट्रिक्स पर प्रत्यक्ष तुलना प्रस्तुत है:

सही सीएनसी मशीन कैसे चुनें

वीएमसी और एचएमसी के बीच चयन अंततः आपकी शॉप के विशिष्ट अनुप्रयोगों और व्यवसाय मॉडल पर निर्भर करता है।

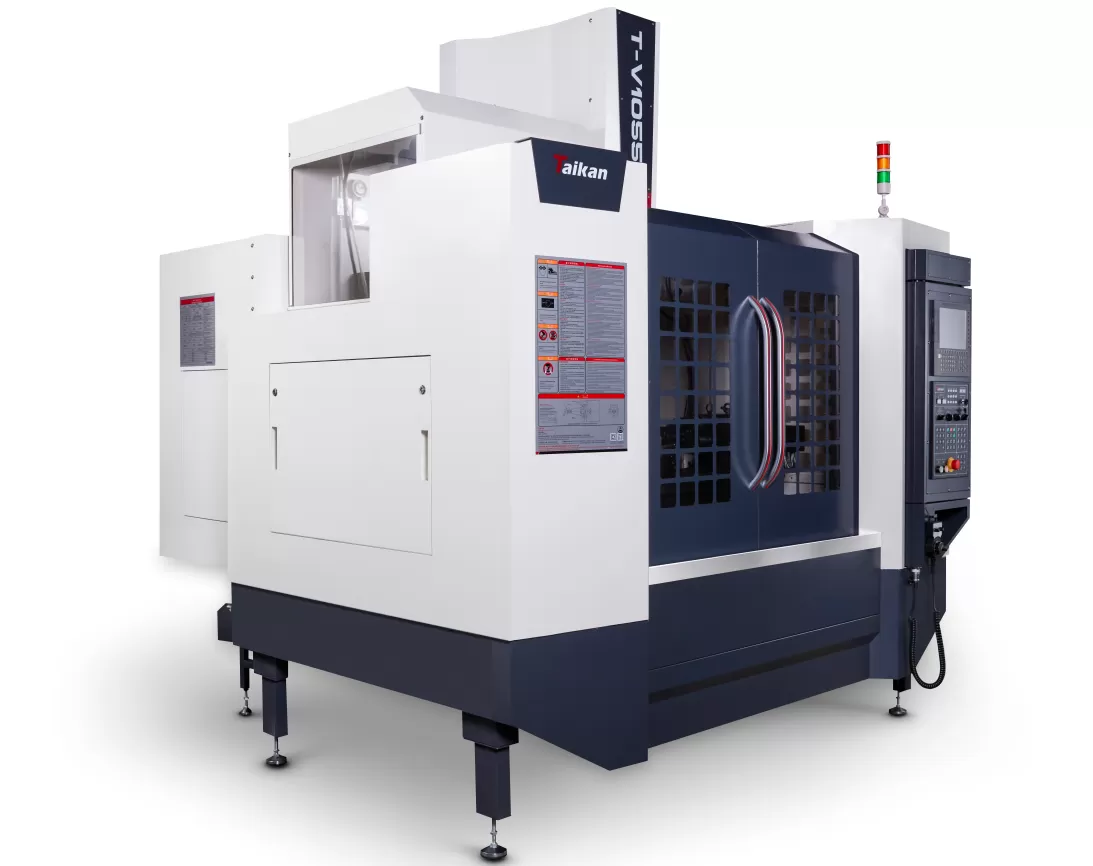

इसमें निवेश करेंTaikan वर्टिकल मशीनिंग सेंटरयदि:

• आप एक जॉब शॉप हैं जो एकल-पार्ट प्रोटोटाइपिंग या छोटे बैच रन संभाल रहे हैं।

• आपके प्राथमिक वर्कपीस समतल प्लेट, मोल्ड, डाई या बड़े, एकतरफा एयरोस्पेस पैनल हैं।

• आपके पास बजट की कमी है और निवेश पर त्वरित प्रतिफल (आरओआई) की आवश्यकता है।

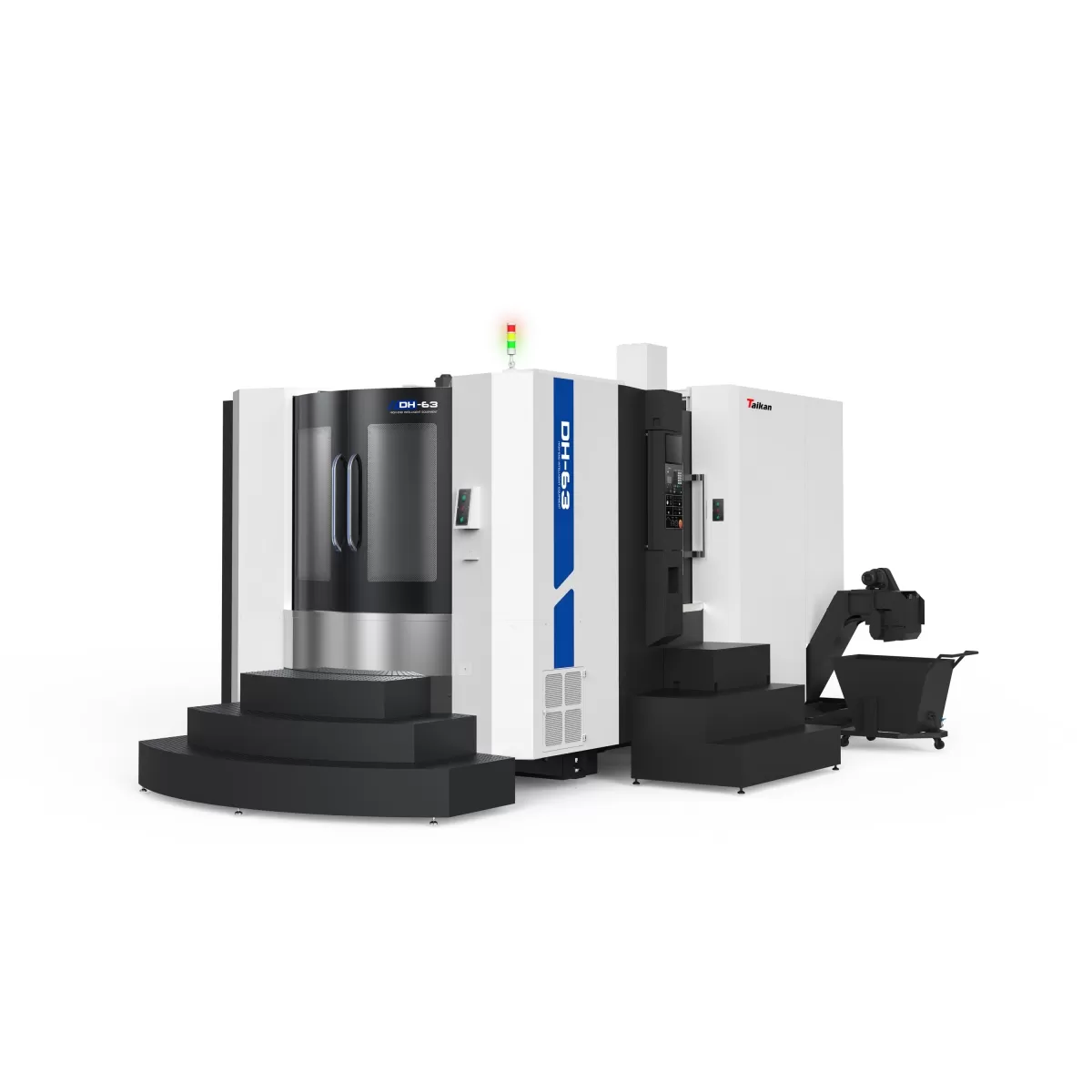

इसमें निवेश करेंउच्च परिशुद्धता सीएनसी हॉरिजॉन्टल मशीनिंगयदि:

• आप जटिल, बहु-पक्षीय पार्ट्स (जैसे इंजन ब्लॉक, पंप हाउसिंग या गियरबॉक्स केसिंग) का निर्माण करते हैं।

• आपके संचालन में उच्च-मात्रा, "लाइट्स-आउट" विनिर्माण की मांग होती है।

• आप सेटअप समय कम करना चाहते हैं और पैलेटाइजेशन के माध्यम से प्रति पार्ट श्रम लागत को न्यूनतम करना चाहते हैं।

निष्कर्ष

वीएमसी बनाम एचएमसी की बहस में, कोई एक-आकार-सभी-के-लिए उत्तर नहीं है। वर्टिकल मशीनिंग सेंटर कम-मात्रा, एकतरफा कार्य के लिए अद्वितीय बहुमुखी प्रतिभा और मूल्य प्रदान करते हैं। इसके विपरीत, हॉरिजॉन्टल मशीनिंग सेंटर औद्योगिक शक्तिकेंद्र हैं, जिन्हें बेहतर चिप नियंत्रण और बहु-पक्षीय पहुंच के माध्यम से साइकिल समय में भारी कटौती करने और उच्च-मात्रा उत्पादन पर हावी होने के लिए डिज़ाइन किया गया है। अपनी मशीन पसंद को अपनी उत्पादन रणनीति के साथ संरेखित करके, आप दीर्घकालिक विनिर्माण उत्कृष्टता के लिए एक ठोस नींव स्थापित करते हैं।

वेन झाओ

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
