VMC क्या है? वर्टिकल मशीनिंग सेंटर के लिए एक संपूर्ण गाइड

वर्टिकल मशीनिंग सेंटर (VMC) क्या है?

एक वर्टिकल मशीनिंग सेंटर, जिसे आमतौर पर VMC(जिसेवर्टिकल मिलिंग मशीनें), एक कंप्यूटर न्यूमेरिकली कंट्रोल्ड (CNC) मिलिंग मशीन है जिसमें स्पिंडल अक्ष ऊर्ध्वाधर रूप से उन्मुख होती है। सरल शब्दों में, कटिंग टूल सीधे वर्कपीस की ओर नीचे की ओर इंगित करता है, जो एक टेबल पर रखा होता है जो X और Y अक्षों में चलती है, जबकि स्पिंडल हेड Z अक्ष के साथ ऊर्ध्वाधर रूप से चलता है।

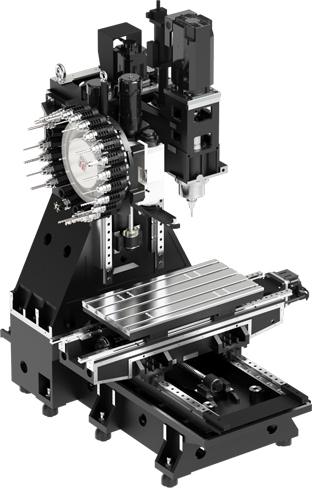

आधुनिक VMCs कुछ मुख्य संरचनात्मक तत्वों के आसपास बनाए जाते हैं: कंपन को कम करने के लिए भारी रिब्ड कास्ट आयरन बेड और कॉलम, प्रिसिजन लीनियर गाइडवे या बॉक्स वे, एक हाई-स्पीड स्पिंडल, एक ऑटोमैटिक टूल चेंजर, और एक CNC नियंत्रण जो G-कोड को सुचारु बहु-अक्षीय गति में अनुवादित करता है। कई मशीनें चिप प्रबंधन, कूलेंट सिस्टम और यहां तक कि पैलेट चेंजर्स को भी एकीकृत करती हैं। सरल 3-अक्ष विन्यास से लेकर पूर्ण 5-अक्ष सिमल्टेनियस मशीनिंग तक, यह प्लेटफॉर्म आपकी महत्वाकांक्षाओं के साथ बढ़ता है।

VMC परिवार सरल से अत्यधिक उन्नत तक होता है:

· 3-अक्ष VMC– X, Y, और Z में टूल को चलाता है। प्रिज्मीय भागों और सामान्य मशीनिंग के लिए वर्कहॉर्स। एक3 अक्ष वर्टिकल मशीनिंग सेंटरअधिकांश मशीनिंग कार्यों को संभालने में अपनी स्थिरता और दक्षता के कारण मानक उत्पादन वातावरण में व्यापक रूप से उपयोग किया जाता है।

· 4-अक्ष VMC– एक रोटरी अक्ष जोड़ता है (आमतौर पर X या Y पर एक रोटरी टेबल), एक सेटअप में कई भाग सतहों पर काम करने में सक्षम बनाता है।

· 5-अक्ष VMC– दो रोटरी अक्ष जोड़ता है, टूल को जटिल कोणों और अंडरकट्स तक पहुंचने की अनुमति देता है। पूर्ण 5-अक्ष सिमल्टेनियस या 3+2 पोजिशनिंग कॉन्फ़िगरेशन के रूप में उपलब्ध है। यह श्रेणी5 अक्ष वर्टिकल मशीनिंग सेंटर कई सेटअप को समाप्त करती है और जटिल भागों पर सटीकता में सुधार करती है।

चीन में Taikan की VMC मशीनों की श्रृंखला का अन्वेषण करें

वर्टिकल मशीनिंग सेंटर कैसे काम करता है?

एक CNC प्रोग्राम पूरी प्रक्रिया को संचालित करता है। एक बार जब वर्कपीस टेबल पर क्लैंप हो जाता है, तो स्पिंडल प्रोग्राम की गई गति पर कटिंग टूल को घुमाता है। फिर मशीन सामग्री हटाने के लिए टूल को X, Y, और Z अक्षों के साथ चलाती है। एक ऑटोमैटिक टूल चेंजर सेकंडों में टूल बदलता है, इसलिए एक मशीन बिना मैन्युअल हस्तक्षेप के मिल, ड्रिल, टैप, बोर और रीम कर सकती है। उच्च दबाव वाला कूलेंट चिप्स को बहा देता है, कटिंग ज़ोन को साफ रखता है और प्रक्रिया को स्थिर बनाता है।

परिणाम छोटे रन और उच्च मात्रा दोनों में दोहराने योग्य, माइक्रोन-स्तर की सटीकता है।

निर्माता वर्टिकल मशीनिंग सेंटर को क्यों पसंद करते हैं

जब खरीदार मशीन टूल्स की तुलना करते हैं, तो वे परवाह करते हैंवर्टिकल मशीनिंग सेंटर के लाभ, VMC मशीन की कीमत, कठोरता, स्पिंडल अपटाइम, और दीर्घकालिक समर्थन।यहां VMCs जीतते हैं:

· ऑपरेटर पहुंच– खुला ऊर्ध्वाधर डिज़ाइन सेटअप, निरीक्षण और भाग लोडिंग को त्वरित बनाता है। स्पिंडल की दृश्यता सीधे मशीन उपयोग को बढ़ाती है।

· लागत दक्षता के साथ कठोरता– कटिंग बल सीधे भारी बेस में नीचे धकेलते हैं। एक अच्छी तरह से निर्मित VMC ऐसी फिनिश और सटीकता प्रदान करता है जो ISO, AS, और IATF मानकों को पूरा करती है, वह भी VMC मशीन की कीमत पर जो तीव्र ROI का समर्थन करती है।

· बहुमुखी प्रतिभा– एक एकल VMC एल्यूमीनियम, स्टील, स्टेनलेस स्टील, टाइटेनियम और प्लास्टिक को काटता है। यह एक चक्र में मिलिंग, ड्रिलिंग और कठोर टैपिंग को संभालता है।

· स्केलेबिलिटी– प्रोब, थ्रू-स्पिंडल कूलेंट, चिप कन्वेयर, या रोबोट लोडिंग जोड़ें। एक VMC आपकी उत्पादन आवश्यकताओं के साथ बढ़ता है और उद्योग 4.0 वर्कफ़्लो में फिट बैठता है।

· पुनर्विक्रय मूल्य और समर्थन– VMC आर्किटेक्चर विश्व स्तर पर समझा जाता है। मशीनें मूल्य रखती हैं, और स्थापित द्वारा समर्थित CNC इकोसिस्टम चुननाcnc वर्टिकल मशीनिंग सेंटर निर्मातादीर्घकालिक उत्पादकता और विश्वसनीय सेवा समर्थन सुनिश्चित करता है।

VMCs के मुख्य अनुप्रयोग क्षेत्र

VMC का लचीलापन इसे अनगिनत उद्योगों का वर्कहॉर्स बनाता है। यहां आप उन्हें हर दिन पाएंगे:

· ऑटोमोटिव और EV घटक: इंजन ब्लॉक, सिलेंडर हेड, ट्रांसमिशन हाउसिंग, बैटरी ट्रे घटक, और इलेक्ट्रिक मोटर एंड कैप।

· एयरोस्पेस और रक्षा: संरचनात्मक ब्रैकेट, एक्चुएटर हाउसिंग, रिब्ड पैनल, और इंस्ट्रूमेंट केसिंग—अक्सर एल्यूमीनियम और टाइटेनियम में।

· चिकित्सा उपकरण निर्माण: आर्थोपेडिक इम्प्लांट, सर्जिकल उपकरण, और नैदानिक उपकरण भाग जो दोषरहित सतह फिनिश और ट्रेसेबिलिटी की मांग करते हैं।

· सामान्य इंजीनियरिंग और जॉब शॉप: शॉर्ट-रन उत्पादन, वन-ऑफ प्रोटोटाइप, मरम्मत भाग, और टूलरूम कार्य।

· इलेक्ट्रॉनिक्स और 3C: स्मार्टफोन फ्रेम, लैपटॉप हाउसिंग, और हीट सिंक जिन्हें उच्च मात्रा में हाई-स्पीड, हाई-फीड मशीनिंग की आवश्यकता होती है।

· मोल्ड और डाई: इंजेक्शन मोल्ड कोर, कैविटी, और इलेक्ट्रोड निर्माण जहां प्रोफ़ाइल सटीकता महत्वपूर्ण है।

सही वर्टिकल मशीनिंग सेंटर कैसे चुनें

सही VMC चुनना सबसे महंगी मशीन खरीदने के बारे में नहीं है—यह मशीन की क्षमता को आपके भाग पोर्टफोलियो और आपके कारखाने की महत्वाकांक्षा से मिलाने के बारे में है। अपने मूल्यांकन को फ्रेम करने के लिए इस संरचित गाइड का उपयोग करें।

1. कार्य लिफाफा– आपकी मशीन ट्रैवल आपके सबसे बड़े कच्चे भाग और फिक्स्चर और टूल क्लीयरेंस के लिए उपयुक्त होनी चाहिए।

2. स्पिंडल– RPM सीमा, टेपर (BT40, HSK-A63, आदि), और टॉर्क की जांच करें। हाई-स्पीड स्पिंडल (15,000–24,000 RPM) एल्यूमीनियम में साइकिल समय कम करते हैं; स्टील में लो-एंड टॉर्क मायने रखता है।

3. अक्ष विन्यास– अधिकांश प्रिज्मीय कार्य के लिए 3-अक्ष VMC का उपयोग करें। एक 5-अक्ष VMC या 3+2 सेटअप जटिल भागों पर कई सेटअप को समाप्त करता है।

4. स्वचालन और टूल चेंजर– अधिक ATC पॉकेट (24, 30, 40+) का मतलब जॉब चेंजओवर के लिए कम डाउनटाइम है। प्रोबिंग सिस्टम इन-प्रोसेस गुणवत्ता जांच जोड़ते हैं।

5. नियंत्रण और कनेक्टिविटी– FANUC, Siemens, Heidenhain, या Mitsubishi नियंत्रण को आसान नेटवर्किंग और CAM एकीकरण प्रदान करना चाहिए।

6. स्वामित्व की कुल लागत– इंस्टॉलेशन समर्थन, स्पेयर पार्ट्स की उपलब्धता और निवारक रखरखाव की जांच करें। एक कमVMC मशीन की कीमतका मतलब उत्तरदायी स्थानीय सेवा के बिना बहुत कम है।

अग्रणी वर्टिकल मशीनिंग सेंटर निर्माता

वैश्विक VMC बाजार कई विश्व स्तरीय बिल्डरों द्वारा सेवित है। परिदृश्य को समझने से आपको गुणवत्ता, नवाचार और मूल्य का मानक निर्धारित करने में मदद मिलेगी।

· DMG MORI: उच्च-स्तरीय 5-अक्ष समाधानों और एकीकृत स्वचालन के लिए जानी जाने वाली जर्मन-जापानी इंजीनियरिंग।

· Mazak: मल्टी-टास्किंग मशीनों में अग्रणी, सुचारू नियंत्रण प्रौद्योगिकी के साथ अत्यधिक कठोर VMCs की पेशकश।

· Haas Automation: 3-अक्ष और 5-अक्ष VMCs की एक विस्तृत श्रृंखला के साथ एक वॉल्यूम लीडर, पहुंच और लागत-प्रभावशीलता पर केंद्रित।

· Makino: डाई और मोल्ड, एयरोस्पेस और सटीक उत्पादन के लिए अनुरूप हाई-स्पीड VMCs के लिए प्रसिद्ध।

· Taikan Machine: एक सार्वजनिक रूप से सूचीबद्ध CNC VMC निर्माता जो मजबूत 3-अक्ष मॉडल से लेकर उन्नत 5-अक्ष प्लेटफार्मों तक, वर्टिकल मशीनिंग सेंटरों का पूरा स्पेक्ट्रम प्रदान करता है।

FAQ

मशीनिंग में VMC का क्या अर्थ है?
VMC का अर्थ है वर्टिकल मशीनिंग सेंटर, एक CNC मिल जिसमें ऊर्ध्वाधर रूप से उन्मुख स्पिंडल होता है जो Z अक्ष के साथ चलता है जबकि टेबल X और Y में चलती है।

3-अक्ष VMC और 5-अक्ष VMC के बीच क्या अंतर है?
एक 3-अक्ष VMC टूल को X, Y, और Z में चलाता है। एक 5-अक्ष VMC दो रोटरी अक्ष जोड़ता है, जो टूल को एक सेटअप में कई जटिल कोणों से वर्कपीस तक पहुंचने की अनुमति देता है, फिक्सचरिंग को कम करता है और सटीकता में सुधार करता है।

सामान्य VMC मशीन मूल्य सीमा क्या है?
मूल्य निर्धारण ट्रैवल, स्पिंडल विनिर्देशों, अक्ष संख्या और ब्रांड के आधार पर व्यापक रूप से भिन्न होता है। एंट्री-लेवल 3-अक्ष VMCs मामूली निवेश स्तर पर शुरू हो सकते हैं, जबकि बड़े-लिफाफे वाली, पूरी तरह से लोडेड 5-अक्ष मशीनें प्रीमियम पर मिलती हैं। आपकी उत्पादन आवश्यकताओं के अनुरूप एक सटीक, प्रतिस्पर्धी कोटेशन के लिए, सीधे किसी विशेषज्ञ से परामर्श करना सबसे अच्छा है।

कौन से उद्योग वर्टिकल मशीनिंग सेंटर का सबसे अधिक उपयोग करते हैं?
ऑटोमोटिव, एयरोस्पेस, चिकित्सा उपकरण, सामान्य इंजीनियरिंग, इलेक्ट्रॉनिक्स और मोल्ड निर्माण सबसे बड़े उपयोगकर्ताओं में से हैं।

मैं CNC VMC निर्माता कैसे चुनूं?
अपने उद्योग में ट्रैक रिकॉर्ड वाली एक सार्वजनिक रूप से जवाबदेह कंपनी, स्थानीय अनुप्रयोग समर्थन, स्पेयर पार्ट्स की उपलब्धता और पारदर्शी प्रदर्शन दस्तावेज की तलाश करें। अपनी सामग्री पर परीक्षण कटौती के लिए कहें।

VMC कितने समय तक चलता है?
उचित रखरखाव के साथ, एक गुणवत्ता VMC 10 से 20 साल या उससे अधिक समय तक उत्कृष्ट सटीकता प्रदान कर सकता है। मशीन संरचना, गाइडवे डिज़ाइन और सेवा समर्थन दीर्घायु के सबसे बड़े भविष्यवक्ता हैं।

निष्कर्ष

एक उच्च-मूल्य, उच्च-स्थिरता वर्टिकल मशीनिंग सेंटर की तलाश है? Taikan Machine 3-अक्ष से लेकर परिष्कृत 5-अक्ष तक VMC समाधानों की एक व्यापक श्रृंखला प्रदान करता है। हमारी मशीनें सिद्ध कास्ट संरचनाओं पर बनी हैं, उच्च-प्रदर्शन स्पिंडल से सुसज्जित हैं, और एक वैश्विक सेवा नेटवर्क द्वारा समर्थित हैं जो आपको कटिंग जारी रखता है।

हमसे संपर्क करेंएक मुफ्त, बिना-बाध्यता उपकरण चयन विश्लेषण और नवीनतम कोटेशन के लिए। आइए सटीक Taikan VMC खोजें जो आपकी शॉप को अगले स्तर पर ले जाएगा।
