सीएनसी मशीन की शीर्ष 8 विफलताएं और उन्हें कैसे ठीक करें

यांत्रिक विनिर्माण की अत्यधिक स्वचालित दुनिया में, सीएनसी (कंप्यूटर संख्यात्मक नियंत्रण) मशीन टूल का स्थिर संचालन उत्पादन क्षमता और मशीनिंग सटीकता का प्रत्यक्ष चालक है। जैसे-जैसे उद्योग स्मार्ट मैन्युफैक्चरिंग की ओर बढ़ रहा है, उपकरण दोष निदान पारंपरिक "प्रतिक्रियाशील रखरखाव" से डेटा-संचालित "पूर्वानुमानित रखरखाव" की ओर विकसित हो रहा है।

क्षेत्ररक्षण सेवा अभियंताओं और शॉप-फ्लोर प्रबंधकों के लिए, अलार्म कोड या मशीनिंग अनियमितता का सामना करने पर केवल त्वरित समाधान की आवश्यकता नहीं होती; बल्कि इसके अंतर्निहित तंत्र की समझ की मांग होती है। यह लेख एकमूल-कारण विश्लेषणआठ सामान्य सीएनसी मशीन टूल दोषों का प्रस्तुत करता है। हम मूल कारणों, नैदानिक तर्क और प्रणालीगत समाधानों का अन्वेषण करेंगे ताकि व्यवसाय अपनी समग्र उपकरण प्रभावशीलता (ओईई) को अधिकतम कर सकें।

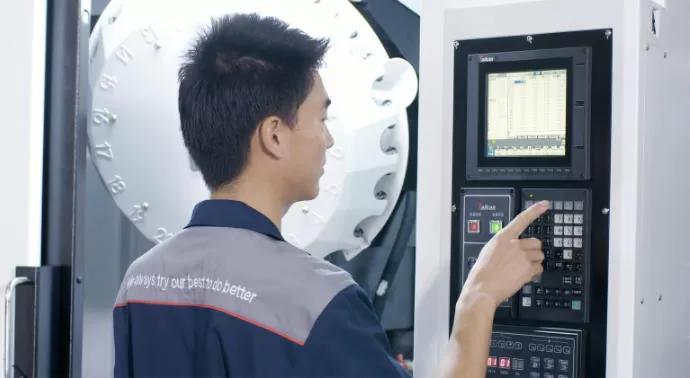

1. सीएनसी प्रणाली विफलताएं: हार्डवेयर और सॉफ्टवेयर सह-निदान

विफलता तंत्र:
सीएनसी प्रणाली मशीन का "मस्तिष्क" है। प्रणाली का हैंग होना या स्क्रीन काला होना आमतौर पर हार्डवेयर वॉचडॉग टाइमर सर्किट, दूषित सिस्टम सॉफ्टवेयर तर्क या महत्वपूर्ण मापदंडों के नुकसान से उत्पन्न होता है। अलार्म कोड प्रदर्शन प्रणाली का स्व-निदान कार्य है जो एक विशिष्ट अनियमितता की पहचान करता है।

गहन निदान और समाधान:

• हार्डवेयर स्तर:सर्वप्रथम, एनसीयू या पीसीयू इकाई को बिजली आपूर्ति (डीसी 5वी/24वी) की स्थिरता सत्यापित करें। वोल्टेज में उतार-चढ़ाव सीपीयू के अनियमित संचालन का कारण बन सकता है। यदि रीबूट के बाद भी दोष बना रहता है, तो मदरबोर्ड बैटरी का वोल्टेज जांचें; कम वोल्टेज एसआरएएम (स्टैटिक रैंडम एक्सेस मेमोरी) में पैरामीटर हानि का कारण बन सकता है।

• सॉफ्टवेयर और पैरामीटर:सिस्टम स्टार्टअप विफलताओं के लिए, "पूर्ण सफाई" या आरंभीकरण (जैसे, सीमेंस नियंत्रण पर एनसीके रीसेट या एफएएनयूसी पर पीएसआरएएम सफाई) पर विचार करें। झूठे अलार्मों के निवारण के लिए, पीएलसी (प्रोग्रामेबल लॉजिक कंट्रोलर) सीढ़ी आरेख निगरानी कार्य का उपयोग करें। सिग्नल स्थिति (आई/ओ इंटरफ़ेस स्थिति तालिकाओं के माध्यम से) का पता लगाने से दोषपूर्ण बाहरी इनपुट सेंसर या एक्चुएटर्स का तेजी से स्थानीकरण संभव होता है।

• उद्योग अंतर्दृष्टि:आधुनिक उच्च-स्तरीय सीएनसी प्रणालियों में एकीकृत दूरस्थ निदान की सुविधा है। औद्योगिक इंटरनेट ऑफ थिंग्स (आईआईओटी) के माध्यम से वास्तविक समय में सिस्टम लॉग की निगरानी करके, तकनीशियन दूरस्थ पैरामीटर समायोजन कर सकते हैं और कमजोरियों को पैच कर सकते हैं।

2. स्पिंडल दोष: कंपन विश्लेषण और ड्राइव अनुकूलन

विफलता तंत्र:
मशीन की शक्ति कोर के रूप में, असामान्य स्पिंडल कंपन प्रायः यांत्रिक असंतुलन (जैसे, उपकरण/होल्डर का खराब गतिशील संतुलन), बियरिंग घिसाव (जिससे क्लीयरेंस बढ़ जाता है), या ड्राइव घटकों (बेल्ट/गियर) में तनाव की हानि से उत्पन्न होता है। अस्थिर गति आमतौर पर सर्वो ड्राइव में गति लूप पैरामीटर के गलत होने या एनकोडर से फीडबैक सिग्नल व्यवधान से संबंधित होती है।

गहन निदान और समाधान:

• यांत्रिक निदान:स्पिंडल बियरिंग्स की विशेषता आवृत्तियों का पता लगाने के लिए एक कंपन विश्लेषक का उपयोग करें, जिससे खराब स्नेहन (उच्च-आवृत्ति कंपन) और बियरिंग रेस थकान (निम्न-आवृत्ति प्रभाव) के बीच अंतर किया जा सके। बेल्ट ड्राइव के लिए, एक तनाव मीटर का उपयोग करके निर्माता के विनिर्देशों के अनुसार तनाव की जांच करें।

• विद्युत निदान:गति में उतार-चढ़ाव के लिए, एनकोडर फीडबैक केबल पर ध्यान दें। सुनिश्चित करें कि यह मुड़ी-जोड़ी परिरक्षण का उपयोग करता है और व्यवधान को रोकने के लिए एक समर्पित ग्राउंड है। ड्राइव पर "ऑटो-ट्यूनिंग" कार्य निष्पादित करें ताकि गति और धारा लूप के पीआईडी पैरामीटरों को अनुकूलित किया जा सके, जो मोटर विशेषताओं को यांत्रिक भार से पूरी तरह मेल खाता है।

• रखरखाव की महत्ता:मोटर चालित स्पिंडलों के लिए, निर्दिष्ट स्नेहक प्रकार और पुनः स्नेहन अंतराल का सख्ती से पालन करें। अधिक स्नेहन, कम स्नेहन जितना ही हानिकारक हो सकता है, जिससे ताप विसरण खराब होता है और जाम हो सकता है।




3. फीड ड्राइव प्रणाली दोष: बैकलैश क्षतिपूर्ति और सर्वो मिलान

विफलता तंत्र:
अक्ष "स्टिक-स्लिप" (झटकेदार गति) मूल रूप से स्थैतिक और गतिशील घर्षण गुणांकों के बीच महत्वपूर्ण अंतर या निम्न-गति स्थिरता के लिए सर्वो प्रणाली की अपर्याप्त कठोरता के कारण होती है। स्थिति निर्धारण अशुद्धि आमतौर पर यांत्रिक ट्रांसमिशन में घिसाव (जैसे, बॉल स्क्रू प्रीलोड में कमी, ढीले कपलिंग) या सर्वो प्रणाली में गलत तरीके से सेट अनुगामी त्रुटि से जुड़ी होती है।

गहन निदान और समाधान:

• यांत्रिक क्षतिपूर्ति: एक लेजर इंटरफेरोमीटर का उपयोग करके नियमित रूप से स्थिति सटीकता और पुनरावर्तनीयता सत्यापित करें। सीएनसी के "बैकलैश क्षतिपूर्ति" पैरामीटर के माध्यम से मापे गए मान दर्ज करके उत्क्रमण डेड जोन की क्षतिपूर्ति करें। यदि बैकलैश अत्यधिक है (आमतौर पर > 0.02-0.03 मिमी), तो बॉल स्क्रू नट प्रीलोड का निरीक्षण करें या घिसे हुए घटकों को बदलें।

• सर्वो अनुकूलन: ओवर-ट्रैवेल अलार्म की स्थिति में, मैन्युअल रिकवरी से परे, सॉफ्ट लिमिट पैरामीटर (जैसे, एफएएनयूसी पैरामीटर 1320/1321) और हार्डवेयर लिमिट स्विचों की विश्वसनीयता की जांच करें।

• सटीकता रखरखाव: भारी-शुल्क मशीनों पर, गाइडवे स्नेहन प्रणाली की कार्यक्षमता सत्यापित करें। स्नेहन विफलता सीधे मार्गदर्शिकाओं पर तेल फिल्म को नष्ट कर देती है, जिससे स्टिक-स्लिप और समय पूर्व घिसाव होता है।

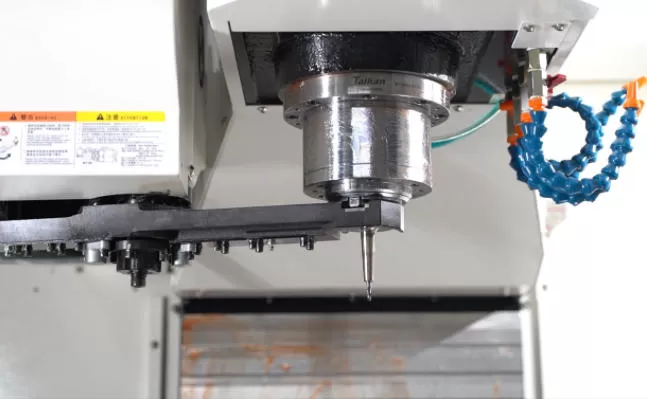

4. उपकरण परिवर्तन प्रणाली दोष: सिग्नल प्रवाह और यांत्रिक लिंकेज का तर्क विश्लेषण

विफलता तंत्र:
में स्वचालित उपकरण परिवर्तक (एटीसी) दोषसीएनसी मशीन टूल्सप्रायः यांत्रिक और विद्युत मुद्दों की जटिल अंतर्क्रिया से उत्पन्न होते हैं। उपकरण को क्लैंप करने में विफलता आमतौर पर ड्राबार तंत्र में थके हुए डिस्क स्प्रिंग्स या अनक्लैंप सिलेंडर के अपर्याप्त स्ट्रोक के परिणामस्वरूप होती है। इस बीच, उपकरण परिवर्तन के दौरान जाम होना गलत इंटरलॉक सिग्नलों के कारण होता है जो पॉट टिल्टिंग और मेनिपुलेटर आर्म के घूर्णन या विस्तार जैसे अनुक्रमिक संचालनों को बाधित करते हैं।

गहन निदान और समाधान:

• वायवीय/हाइड्रोलिक तर्क: उचित सक्रियण के लिए वायवीय प्रणाली में दबाव स्विच की जांच करें। चिपकने के लिए हाइड्रोलिक सोलेनॉइड वाल्व स्पूल का निरीक्षण करें। हाइड्रोलिक ड्राबार के लिए, द्रव स्तर और आंतरिक रिसाव के लिए सीलों की जांच करें जो क्लैम्पिंग बल को कम कर सकते हैं।

• सिग्नल इंटरलॉकिंग: उपकरण परिवर्तन अनुक्रम की निगरानी के लिए पीएलसी स्थिति प्रदर्शन का उपयोग करें। उपकरण गिरने की स्थिति में, सिग्नल भ्रष्टाचार या देरी के लिए मेनिपुलेटर आर्म स्थिति सेंसर (जैसे, चुंबकीय या निकटता स्विच) की जांच को प्राथमिकता दें। सत्यापित करें कि स्पिंडल अभिविन्यास सटीक और सुसंगत है।

• सटीकता संरेखण: मेनिपुलेटर आर्म, उपकरण पॉट और स्पिंडल के बीच संरेखण माइक्रोन-स्तरीय सहिष्णुता के भीतर बनाए रखा जाना चाहिए। सटीक आर्म मूल अंशांकन के लिए एक मास्टर टूल या सेटिंग गेज का उपयोग करें।

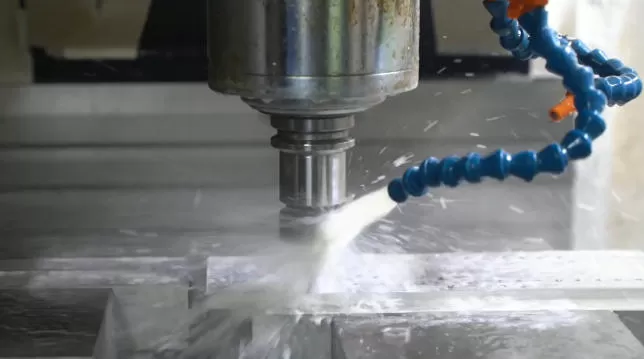

5. शीतलन प्रणाली दोष: प्रवाह निगरानी और निस्पंदन

विफलता तंत्र:
शीतलन प्रणाली की विफलताएं प्रायः "अवरोध" से उत्पन्न होती हैं। शीतलक में जमा होने वाले स्वार्फ (चिप्स) लाइनों को अवरुद्ध कर सकते हैं या पंप इम्पेलर को नुकसान पहुंचा सकते हैं। मोटर अतिभार ट्रिप आमतौर पर पंप के जाम होने या बिजली आपूर्ति में फेज हानि के कारण होती है।

गहन निदान और समाधान:

• विद्युत जांच: शीतलक पंप मोटर के तीन-फेज प्रतिरोध को संतुलन के लिए मापें और इन्सुलेशन प्रतिरोध की जांच करें। न चलने वाले पंप के लिए, मुख्य बिजली की जांच करने के अलावा, सुनिश्चित करें कि थर्मल अतिभार रिले ट्रिप नहीं हुआ है और उसे रीसेट करने की आवश्यकता है।

• द्रव प्रबंधन: प्राथमिक कदम शीतलक टैंक की सफाई और फिल्टरों का प्रतिस्थापन/सफाई है। लाइन रिसाव के लिए, निर्धारित करें कि क्या वे ढीले फिटिंग या शीतलक संक्षारण से होज क्षरण के कारण हैं। स्तर स्विच और प्रवाह सेंसर लागू करने से वास्तविक समय की निगरानी मिलती है, जिससे शीतलक की कमी से वर्कपीस के जलने को रोका जा सकता है।

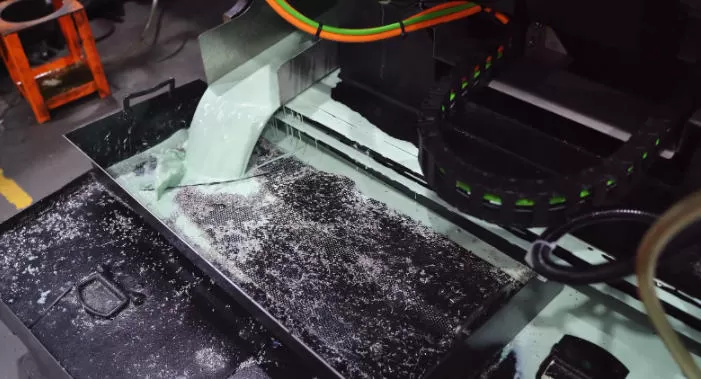

6. चिप कन्वेयर दोष: बलाघूर्ण अतिभार और यांत्रिक जाम

विफलता तंत्र:
चिप कन्वेयर (आमतौर पर हिंज-बेल्ट या स्क्रू प्रकार) तब विफल होते हैं जब मोटर नहीं चलती (बिजली/विद्युत समस्या) या जब चिप्स कुशलतापूर्वक डिस्चार्ज नहीं होतीं (यांत्रिक अतिभार)। यह अतिभार प्रायः अत्यधिक उच्च कटिंग वॉल्यूम या अनुचित तनाव के कारण श्रृंखला के पटरी से उतरने और जाम होने के कारण होता है।

गहन निदान और समाधान:

• अतिभार प्रबंधन:जब कन्वेयर अलार्म होता है, तो पहले इनलेट और आउटलेट से जमा हुए किसी भी चिप्स को साफ करें। मोटर शाफ्ट (या कपलिंग) को मैन्युअल रूप से घुमाएं ताकि यह निर्धारित किया जा सके कि तंत्र यांत्रिक रूप से जब्त हो गया है।

• यांत्रिक रखरखाव:हिंज बेल्ट का घिसाव के लिए निरीक्षण करें और मैनुअल के अनुसार श्रृंखला तनाव समायोजित करें (जैसे, कुछसीएनसी वीएमसी मशीनें6–10 मिमी की बेल्ट स्लैक निर्दिष्ट करते हैं)। लगातार अतिभार ड्राइव मोटर के फ्यूज को उड़ा सकता है या बलाघूर्ण सीमक को नुकसान पहुंचा सकता है।

• स्वचालन एकीकरण:मशीनिंग चक्र के साथ समन्वय में कन्वेयर को आंतरायिक रूप से चलाने के लिए प्रोग्राम करें, जिससे बड़े पैमाने पर चिप सर्ज को रोका जा सके जो सिस्टम को अभिभूत कर सकते हैं।

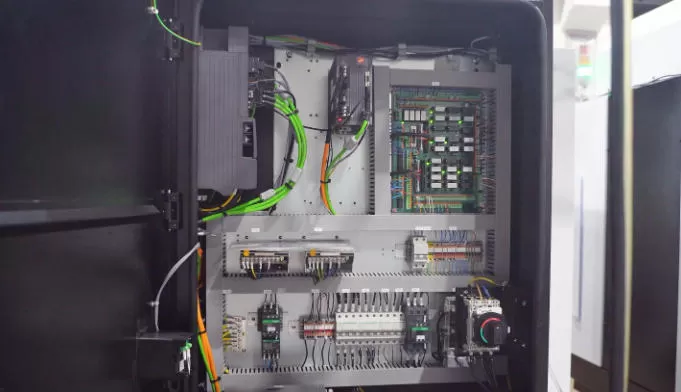

7. विद्युत प्रणाली दोष: शोर दमन और घटक उम्र बढ़ना

विफलता तंत्र:
विद्युत दोष प्रायः सबसे यादृच्छिक होते हैं। गड्ढेदार संपर्ककर्ता संपर्क आंतरायिक सर्किट का कारण बनते हैं, जबकि विफल रिले कॉइल एक नियंत्रण सर्किट को मृत बना सकता है। घटक विफलता से परे, विद्युतचुंबकीय हस्तक्षेप (ईएमआई) एक प्रमुख दोषी है, जो प्रायः एनकोडर सिग्नलों को दूषित करता है और अक्ष "हकलाहट" या स्थिति विचलन का कारण बनता है।

गहन निदान और समाधान:

• घटक-स्तरीय जांच:अत्यधिक प्रतिरोध की जांच के लिए संपर्कों पर वोल्टेज ड्रॉप मापने के लिए एक मल्टीमीटर का उपयोग करें। स्विच-मोड बिजली आपूर्ति के लिए, अत्यधिक तरंग के लिए आउटपुट वोल्टेज मापें।

• शोर प्रतिवाद:सिग्नल केबलों को बिजली केबलों से अलग करने वाली वायरिंग पद्धतियों का सख्ती से पालन करें। हस्तक्षेप पैदा करने वाले ड्राइव (वीएफडी) के लिए, बिजली इनपुट पर ईएमसी फिल्टर स्थापित करें और सुनिश्चित करें कि मशीन का ग्राउंड प्रतिरोध 1 Ω से कम हो।

• पूर्वानुमानित निगरानी:विद्युत कैबिनेट को स्कैन करने के लिए इन्फ्रारेड थर्मोग्राफी का उपयोग करना, खराब कनेक्शन या विफल घटकों के कारण होने वाले "हॉट स्पॉट" की प्रभावी रूप से पहचान कर सकता है, इससे पहले कि वे शटडाउन का कारण बनें।




8. सटीकता दोष: ज्यामितीय और तापीय त्रुटियों की क्षतिपूर्ति

विफलता तंत्र:
पार्ट टॉलरेंस को पूरा करने में विफलता एक जटिल, बहुआयामी मुद्दा है। यहज्यामितीय सटीकता की हानि(जैसे, मशीन स्तर में परिवर्तन, घिसी हुई गाइडवे सीधेपन)प्रक्रिया प्रणाली विक्षेपण(उपकरण/वर्कपीस पुश-ऑफ), यातापीय त्रुटियां(स्पिंडल वृद्धि, बॉल स्क्रू तापीय विस्तार) से उत्पन्न हो सकती है।

गहन निदान और समाधान:

• ज्यामितीय अंशांकन: मौलिक ज्यामितीय सटीकताओं (जैसे, टेबल समतलता, अक्षों से स्पिंडल लंबवतता) को सत्यापित करने के लिए इलेक्ट्रॉनिक स्तर और लेजर इंटरफेरोमीटर का उपयोग करें। यदि टॉलरेंस से बाहर हैं, तो सुधारात्मक कार्रवाईयां सटीक स्क्रैपिंग से लेकर समतलन माउंट्स को समायोजित करने तक हो सकती हैं।

• तापीय त्रुटि क्षतिपूर्ति: लंबे उत्पादन चरणों के दौरान आयामी विचलन के लिए, तापीय त्रुटि क्षतिपूर्ति लागू करें। इसमें मुख्य बिंदुओं पर तापमान सेंसर (जैसे, पीटी100 आरटीडी) लगाना, एक तापीय विरूपण मॉडल बनाना (जैसे, तंत्रिका नेटवर्क का उपयोग करके) और सीएनसी प्रणाली द्वारा वास्तविक समय में अक्ष गति की क्षतिपूर्ति करना शामिल है।

• प्रक्रिया अनुकूलन: उपकरण घिसाव की जांच करें (जिसकी निगरानी स्पिंडल भार के माध्यम से की जा सकती है) और सत्यापित करें कि कटिंग पैरामीटर (गति, फीड, कट की गहराई) प्रक्रिया-प्रेरित कंपन या विक्षेपण को रोकने के लिए इष्टतम हैं।




9. निष्कर्ष

सीएनसी मशीन दोष निदान का परिदृश्य मजबूती से एक नए, डेटा-संचालित युग में प्रवेश कर रहा है।भौतिक तंत्रकी गहरी समझ को उन्नतसिग्नल प्रसंस्करण तकनीकें(जैसे, कंपन विश्लेषण और मोटर धारा हस्ताक्षर विश्लेषण) के साथ जोड़कर, अभियंता न केवल मौजूदा मुद्दों को तेजी से हल कर सकते हैं, बल्कि सतत स्थिति निगरानी के माध्यम से भविष्य की समस्याओं की भविष्यवाणी और रोकथाम भी कर सकते हैं। ऊपर उल्लिखित नैदानिक तर्क में महारत हासिल करना एक "रखरखाव तकनीशियन" से "मशीन टूल स्वास्थ्य प्रबंधक" के रूप में विकास की दिशा में एक महत्वपूर्ण कदम है।
