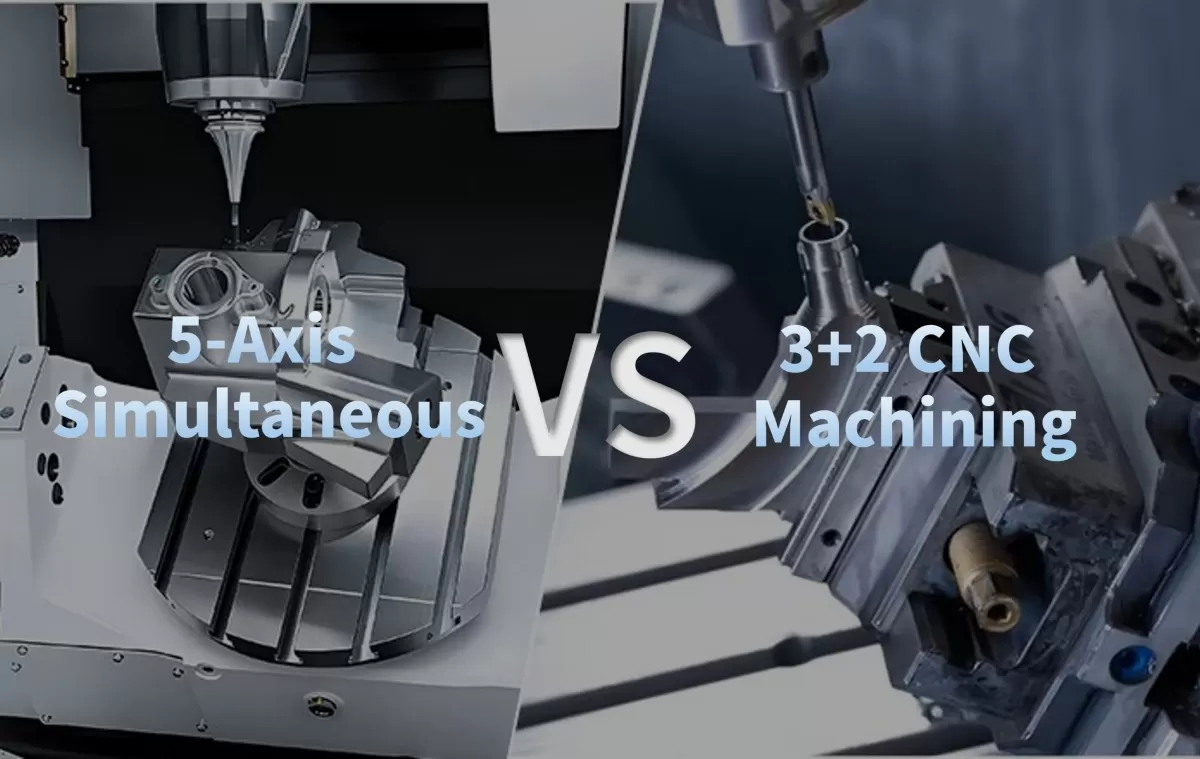

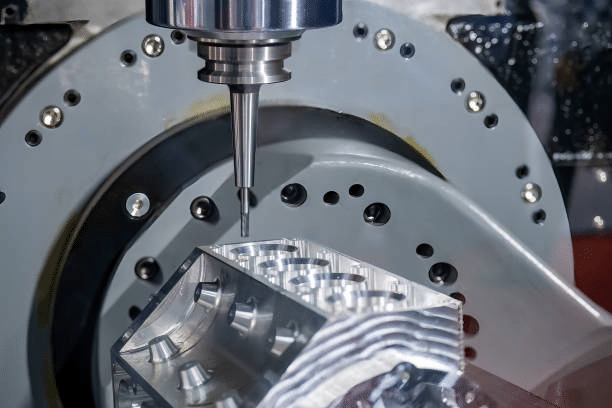

सच्चा 5-अक्ष एक साथ बनाम 3+2 CNC मशीनिंग: एक विस्तृत तुलना

जब 5-अक्षीय मशीन वास्तव में 5-अक्षीय मशीन नहीं होती है? इसका उत्तर सरल है:जब यह 5 अक्षों का उपयोग करके स्थिति में आती है, लेकिन केवल 3 का उपयोग करके कटिंग करती है।

एयरोस्पेस, चिकित्सा उपकरणों, ऑटोमोटिव, और डाई/मोल्ड निर्माण जैसे उच्च-सटीकता वाले क्षेत्रों में, "5-अक्ष" शब्द का प्रयोग अक्सर ढीले ढंग से किया जाता है। यह अवधारणात्मक भ्रम मशीन शॉप्स को वास्तविक धन, कीमती समय और सटीकता की कीमत चुकाने पर मजबूर कर देता है।

At Taikan Machine, हम इस अंतर को पाटने पर ध्यान केंद्रित करते हैं। बहु-अक्षीय मशीनिंग में गहन विशेषज्ञता वाले एक अग्रणी, सार्वजनिक रूप से सूचीबद्ध सीएनसी मशीन निर्माता के रूप में, हम स्पष्ट, सीधा विश्लेषण प्रदान करना चाहते हैंसच्ची 5-अक्ष समकालिक प्रौद्योगिकीबनाम3+2 अक्ष पोजिशनिंगताकि आप अपने शॉप फ्लोर के लिए सही निवेश कर सकें।

1. मुख्य अंतर: गतिशील क्षतिपूर्ति बनाम स्थिर पोजिशनिंग

इन दो विधियों के बीच मूलभूत अंतर पूरी तरह से इस बात में निहित है कि सीएनसी नियंत्रण गति की गणना कैसे करता है।

3+2 अक्ष मशीनिंग (स्थितिनुसार)

अपने मूल में, 3+2 मशीनिंग एक मानक 3-अक्षीय संचालन है जो केवल अभिविन्यास के लिए दो घूर्णन अक्षों का उपयोग करता है।

• यह कैसे काम करता है:रोटरी टेबल या स्पिंडल वर्कपीस को एक पूर्व निर्धारित कोण पर झुका देता है। एक बार स्थिति में लॉक हो जाने पर, सभी कटिंग केवल X, Y, और Z अक्षों के साथ होती है।

• कमियां:मशीनिंग पथ खंडित, सीढ़ीदार पहुंचों की एक श्रृंखला बन जाता है। हर बार जब मशीन एक नए कोण पर इंडेक्स करती है, तो यह एक नया सेटअप प्रस्तुत करती है। यह स्वाभाविक रूप से पोजिशनिंग त्रुटियों को जमा कर देता है, बार-बार मैन्युअल वर्क ऑफसेट री-टचिंग की आवश्यकता होती है, और छिपा हुआ डाउनटाइम जोड़ता है जिसका साइकिल-टाइम अनुमान शायद ही कभी हिसाब रखते हैं।

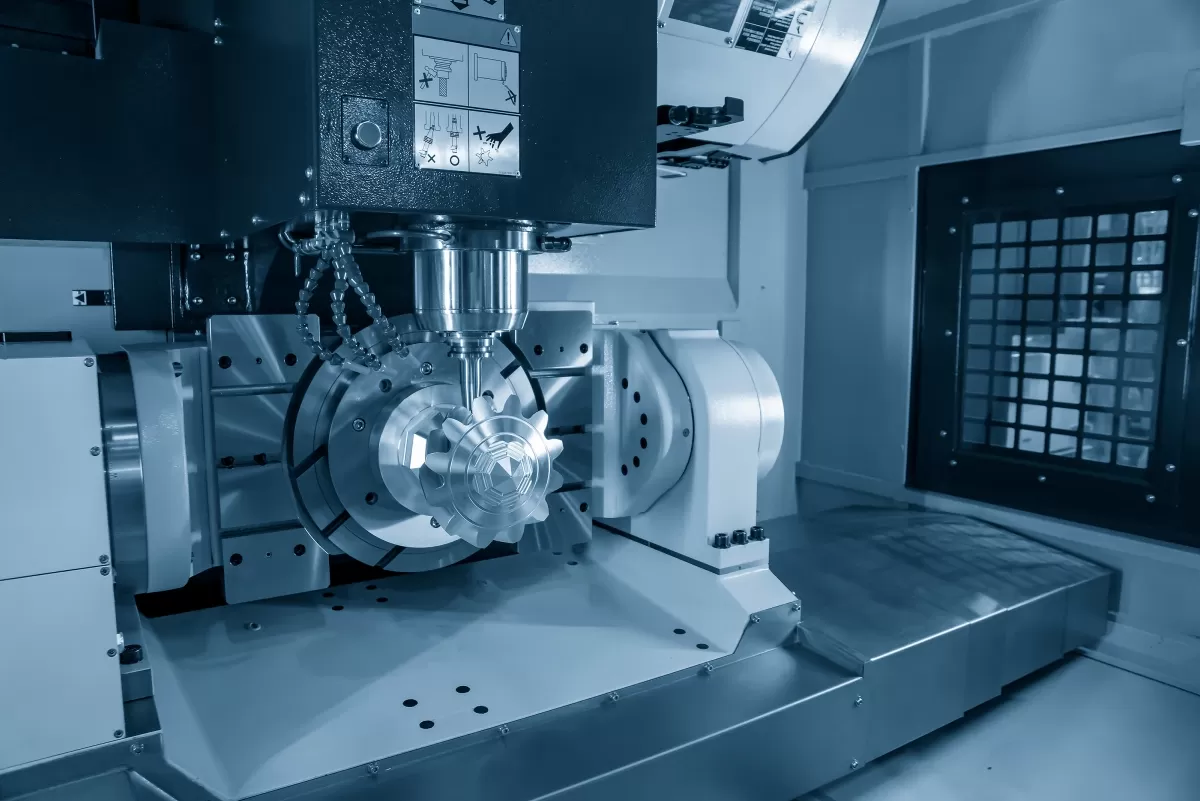

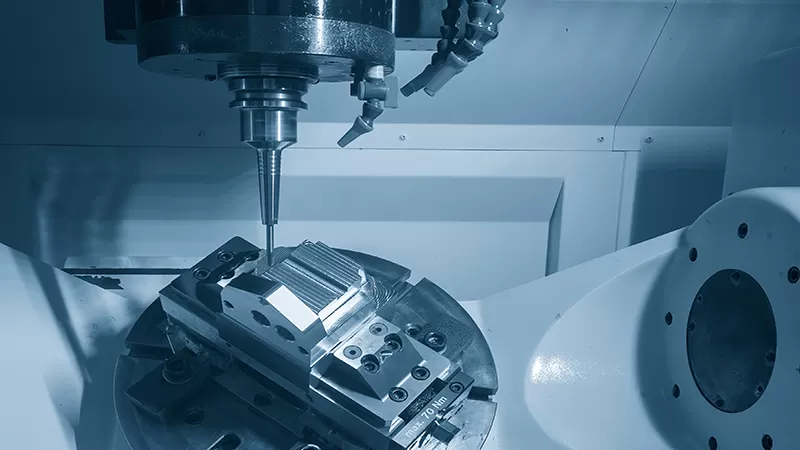

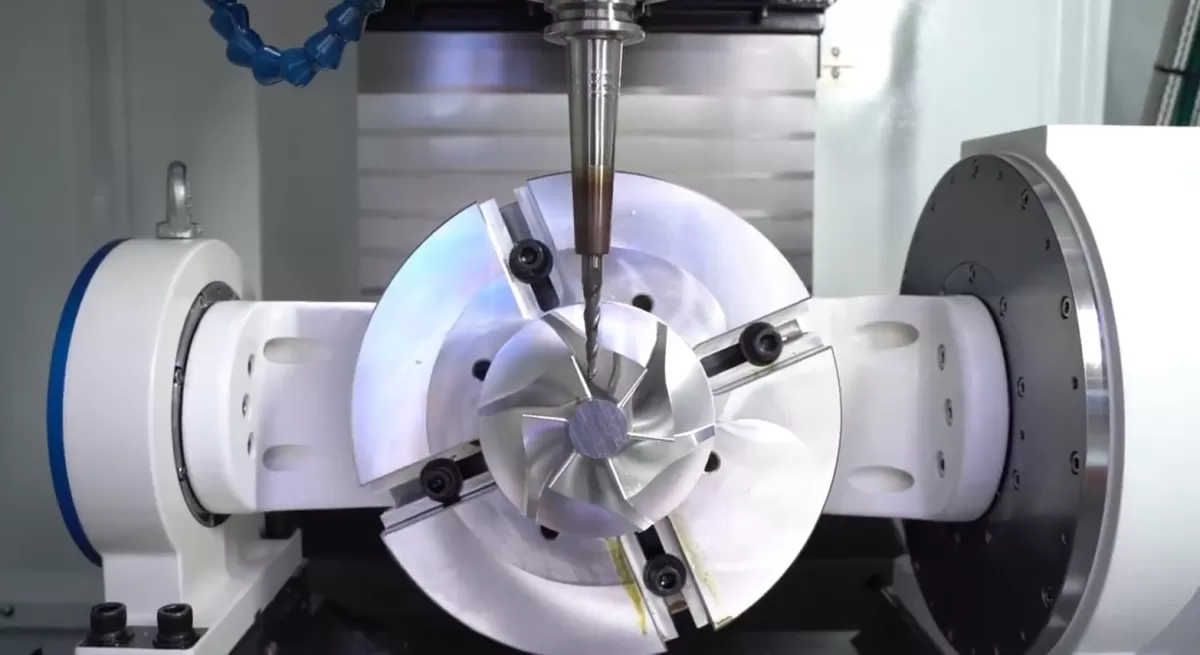

पूर्ण 5-अक्ष समकालिक मशीनिंग

सच्ची 5-अक्ष मशीनिंग कटिंग के दौरान सभी पांच अक्षों को सक्रिय रूप से इंटरपोलेट और गतिशील रखती है।

• यह कैसे काम करता है:हर Taikan5-अक्ष सीएनसी मशीनिंग केंद्रएक मूल सीएनसी आर्किटेक्चर पर चलता है जिसमें शामिल हैRTCP (घुमाया गया टूल सेंटर पॉइंट)नियंत्रण।

• लाभ:नियंत्रण वास्तविक समय में घूर्णन गतियों के कारण उत्पन्न टूल टिप के स्थानिक ऑफसेट की निरंतर गणना करता है। यह स्वचालित रूप से स्पिंडल पिवट लंबाई और टेबल ज्यामिति के लिए क्षतिपूर्ति करता है। टूल टिप प्रोग्राम किए गए कंटूर का त्रुटिहीन अनुसरण करता है—यहां तक कि जब वर्कपीस जटिल, यौगिक वक्रों के माध्यम से घूर्णन और घुमाव करती है।

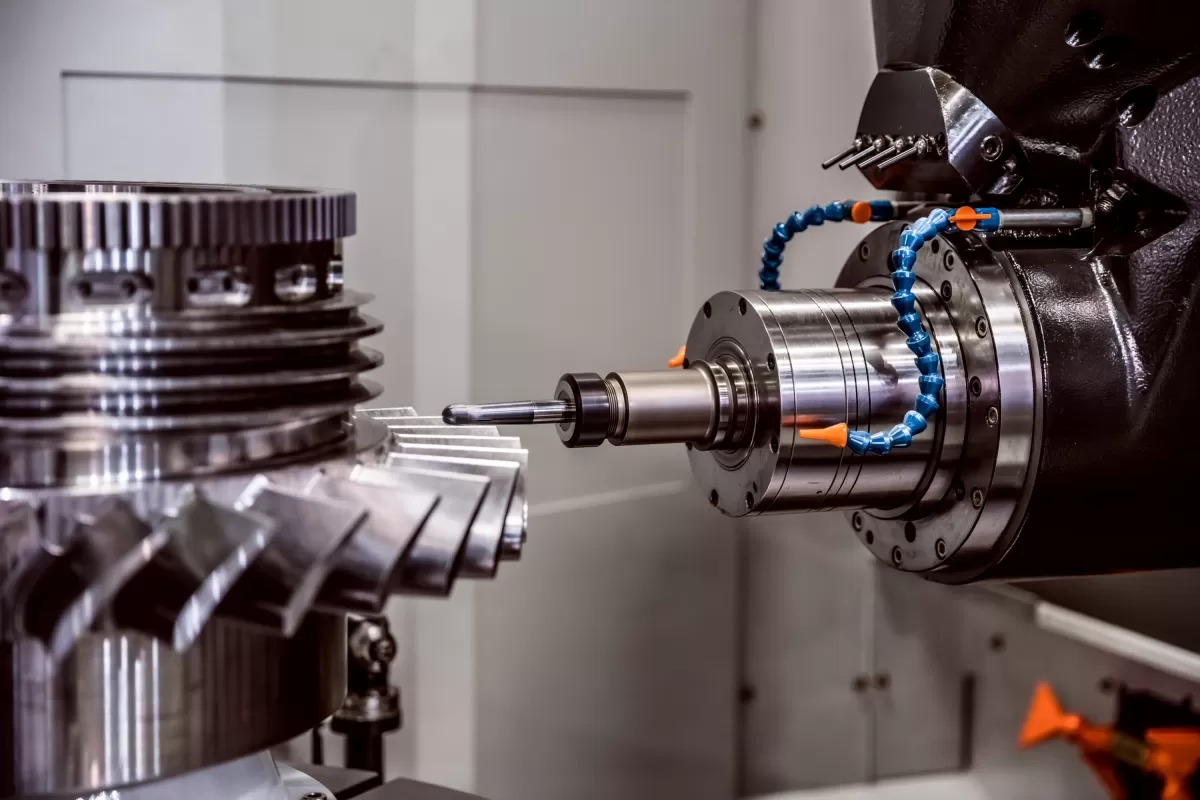

2. ज्यामिति और सतह गुणवत्ता: जटिल कंटूर बनाम सरल समतल

इन दो प्रौद्योगिकियों के बीच आपका चयन सीधे आपके तैयार भागों की सतह फिनिश और साइकिल समय को प्रभावित करता है।

3+2 मशीनिंग की सीमाएं

एक 3+2 सेटअप प्रिज्मीय भागों—जैसे हाउसिंग कवर या मैनिफोल्ड ब्लॉक—के लिए उत्कृष्ट है जिन्हें कई सपाट सतहों पर मशीनिंग की आवश्यकता होती है। आप भाग को इंडेक्स करते हैं, फिर ड्रिलिंग, टैपिंग, या पॉकेटिंग कुशलता से करते हैं।

हालांकि, जब इम्पेलर ब्लेड, आर्थोपेडिक प्रत्यारोपण, या एयरोस्पेस संरचनात्मक घटकों जैसी फ्रीफॉर्म सतहों को संभालने के लिए मजबूर किया जाता है, तो तर्क विफल हो जाता है:

• क्योंकि यह एक घुमावदार सतह के सापेक्ष टूल कोण को लगातार समायोजित नहीं कर सकता, सीएएम प्रणाली को असतत 3-अक्ष टूलपाथों के पैचवर्क का उपयोग करके आकृति का अनुमान लगाना पड़ता है।

• इससे उत्पन्न होता है40% टूलपाथ ओवरलैप, जिसका अर्थ है कि मशीन अपना लगभग आधा समय उसी सामग्री को दोबारा काटने में बिताती है।

• परिणाम दिखने वाली "विटनेस लाइनें" और एक खुरदरी सतह फिनिश है, जो बाद में महंगी, मैन्युअल हैंड-पॉलिशिंग की मांग करती है।

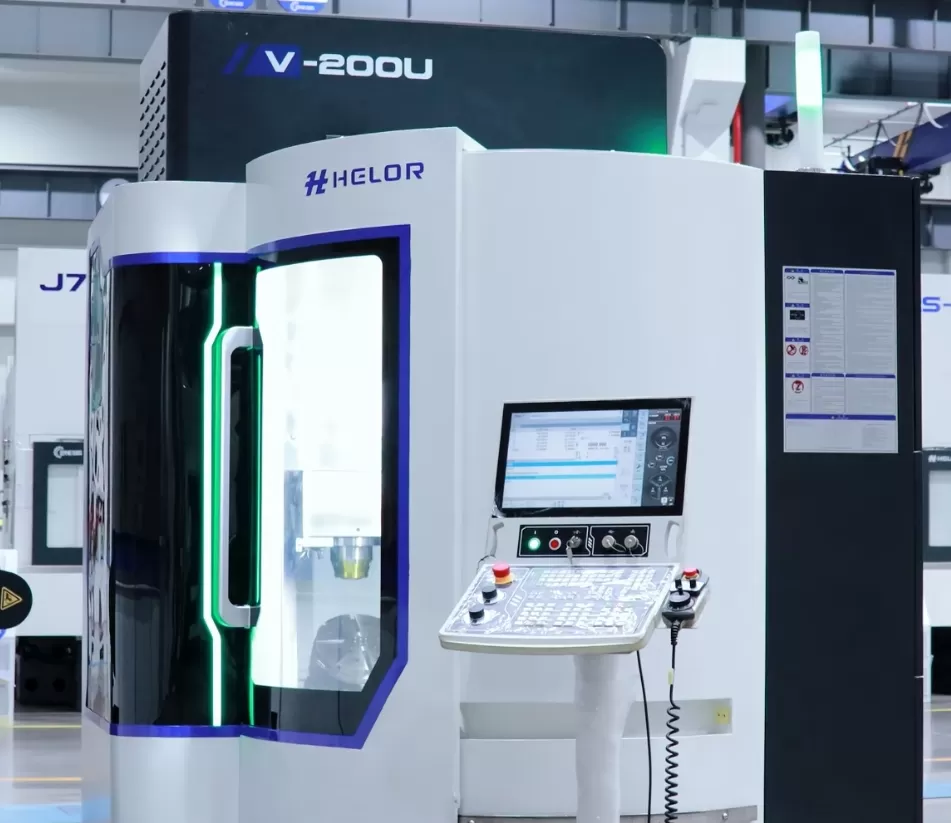

सच्ची 5-अक्ष स्ट्रीमलाइन

Taikan के 5-अक्ष समकालिक प्लेटफॉर्म बहु-चरणीय वर्कहोल्डिंग को एक एकल, सुगम वर्कफ़्लो में समेकित करके इन द्वितीयक संचालनों को समाप्त कर देते हैं।

• एकल-सेटअप दक्षता:विद्युत-वाहन पावर हाउसिंग जैसे जटिल घटकों पर, दस से अधिक विशिष्ट संचालन—जिनमें निरंतर कंटूर मिलिंग और कोणीय ड्रिलिंग शामिल है—पूरे किए जाते हैंएक ही क्लैम्पिंग में.

• उत्कृष्ट सतह अखंडता:टूल अभिविन्यास सतह के कंटूर के अनुसार गतिशील रूप से अनुकूलित होता है, एक निरंतर चिप लोड और इष्टतम कटिंग गति बनाए रखता है। यह ब्लेंड मार्क्स को समाप्त करता है, मशीन से सीधे बेदाग सतह फिनिश प्रदान करता है।

• गहरी गुहा पहुंच:हमारा लंबी-नाक स्पिंडल डिज़ाइन एक उच्च-कठोरता वाली क्रैडल रोटरी टेबल के साथ मिलकर छोटे, अधिक कठोर कटिंग टूल्स को गहरी गुहाओं में सहजता से प्रवेश करने देता है, धातु हटाने की दर और टूल स्थिरता में सुधार करता है।

3. छिपी हुई अर्थव्यवस्था: जीवनचक्र मूल्य बनाम अग्रिम मूल्य टैग

जबकि एक 3+2 मशीन कम प्रारंभिक स्टिकर मूल्य प्रदान करती है, यह अक्सर छिपे हुए परिचालन खर्चों को प्रस्तुत करती है जो समय के साथ चुपचाप आपके लाभ मार्जिन को क्षीण कर देते हैं।

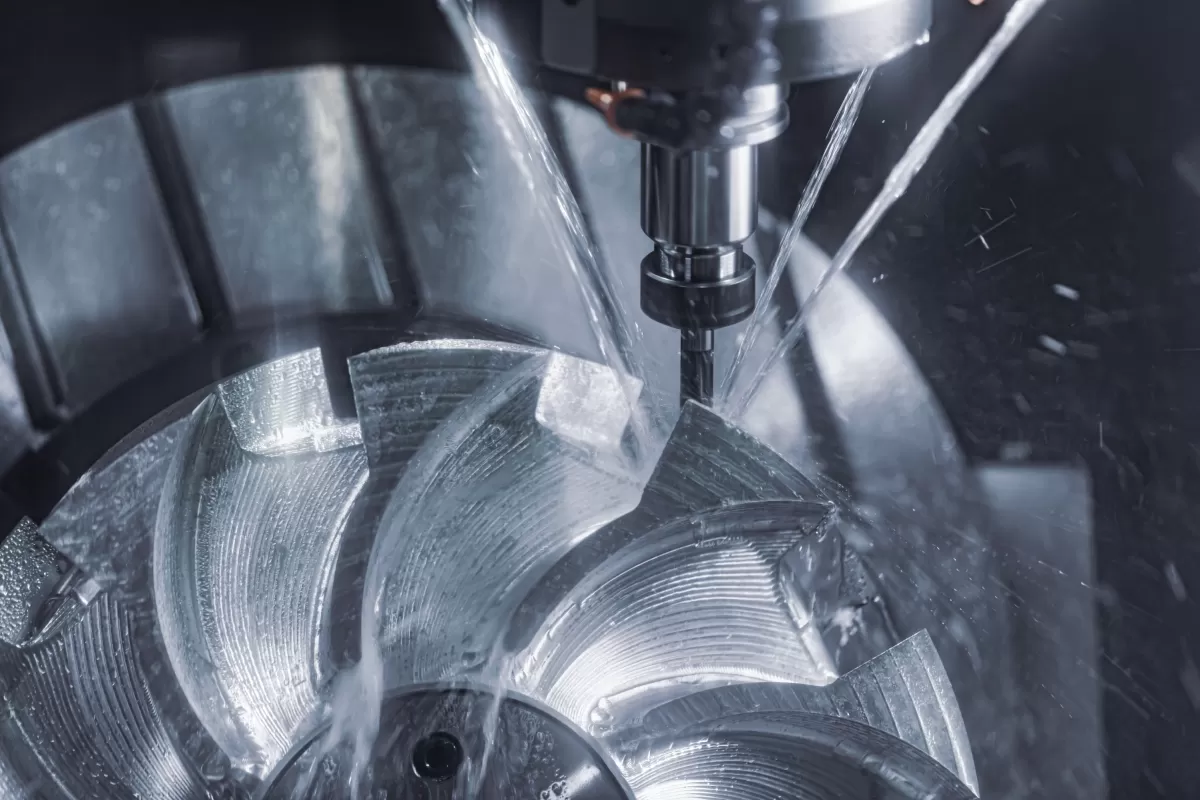

जहाँ 3+2 गुप्त रूप से लाभ क्षीण करता है:

• फिक्स्चर प्रसार:पांच अलग-अलग कोणीय सतहों वाले भाग की मशीनिंग के लिए अक्सर कई समर्पित फिक्स्चर या जटिल वर्कहोल्डिंग सेटअप की आवश्यकता होती है। इससे इंजीनियरिंग समय, सामग्री लागत और चल रही कैलिब्रेशन श्रम में वृद्धि होती है।

• त्वरित उपकरण घिसाव:क्योंकि 3+2 सेटअप में टूल अक्ष लॉक होता है, शॉप्स को टकराव के बिना गहरी विशेषताओं तक पहुंचने के लिए लंबी-पहुंच, विस्तारित-गेज एंड मिल्स का उपयोग करने के लिए मजबूर होना पड़ता है। ये लंबे उपकरण विक्षेपण, कंपन और समयपूर्व विफलता के लिए अत्यधिक प्रवण होते हैं।

• ऑपरेटर गुणवत्ता जोखिम:प्रत्येक मैन्युअल रीपोजिशनिंग और फिक्स्चर समायोजन मानवीय त्रुटि प्रस्तुत करता है। स्वचालित मशीन गतिकी के बजाय मैन्युअल ऑपरेटर हस्तक्षेप पर निर्भर रहने पर स्क्रैप दरें अनिवार्य रूप से बढ़ जाती हैं।

कैसे Taikan पूर्ण 5-अक्ष गणित को पुनर्लिखित करता है:

Taikan 5-अक्ष समकालिक मशीनें कम करने के लिए इंजीनियर की गई हैंप्रति भाग कुल लागत, आपके दीर्घकालिक निवेश पर प्रतिफल को अधिकतम करते हुए:

• न्यूनतम निष्क्रिय समय:एक तेज़ टूल मैगजीन से सुसज्जित जिसमें शामिल है2-सेकंड चिप-टू-चिप परिवर्तन समय, हमारी मशीनें सुनिश्चित करती हैं कि स्पिंडल न्यूनतम रुकावट के साथ चलता रहे।

• सरलीकृत वर्कहोल्डिंग:क्योंकि RTCP गतिशील समन्वय रूपांतरण स्वचालित रूप से संभालता है, ऑपरेटरों को ट्रूनियन केंद्ररेखा पर वर्कपीस को पूरी तरह से केंद्रित करने की आवश्यकता नहीं होती। इससे सेटअप समय घंटों से मिनटों में घट जाता है।

• लंबा टूल जीवन:वर्कपीस को गतिशील रूप से झुकाकर, मशीन छोटे, कठोर कटिंग टूल्स के उपयोग की अनुमति देती है। यह टूल विक्षेपण को भारी रूप से कम करता है, टूल जीवन बढ़ाता है, और आपके मासिक उपभोग्य खर्च को कम करता है।

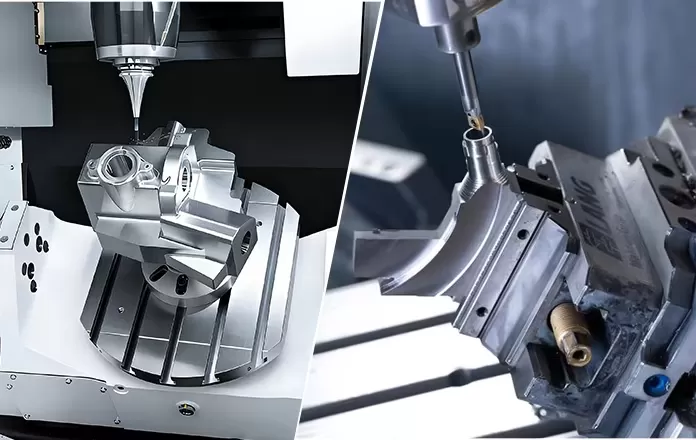

4. Taikan की बढ़त: वास्तविक दुनिया की उत्पादकता के लिए निर्मित

Taikan Machine पर, हम मानक 3-अक्ष प्लेटफार्मों पर केवल रोटरी टेबल नहीं लगाते हैं। हमारे 5-अक्ष समकालिक मशीनिंग केंद्र एकीकृत मूल सीएनसी आर्किटेक्चर के साथ आधार से डिजाइन किए गए हैं। गतिक मॉडल, सर्वो लूप, और RTCP एल्गोरिदम पूरी तरह से समकालिक होते हैं ताकि बिना किसी हकलाहट या सूक्ष्म-विचलन के त्रुटिहीन स्थानिक वक्र इंटरपोलेशन निष्पादित किया जा सके।

एक मजबूत वैश्विक समर्थन बुनियादी ढांचे के साथ एक सार्वजनिक रूप से सूचीबद्ध कंपनी के रूप में,taikanउत्पादन-प्रमाणित 5-अक्ष प्रौद्योगिकी प्रदान करता है जो केवल प्रथम-श्रेणी के विनिर्माण दिग्गजों के लिए ही नहीं, बल्कि लघु और मध्यम उद्यमों के लिए भी अत्यधिक सुलभ है।

जैसे-जैसे भाग डिजाइन पतली दीवारों, जैविक संरचनाओं और कड़ी सहिष्णुताओं की ओर विकसित होते हैं, सच्ची 5-अक्ष समकालिकता अब एक विलासिता नहीं रह गई है—यह प्रतिस्पर्धी बने रहने के लिए आधार रेखा है। प्रारंभिक खरीद मूल्य से परे देखें और कुल जीवनचक्र मूल्य का मूल्यांकन करें। जब सभी पांच अक्ष जीवित और समकालिक होते हैं, तो जटिलता एक चुनौती नहीं रह जाती और आपका अनुचित लाभ बन जाती है।

5. अक्सर पूछे जाने वाले प्रश्न

1) सच्ची 5-अक्ष समकालिक मशीनिंग और 3+2 अक्ष मशीनिंग के बीच मूलभूत अंतर क्या है?
3+2 घूर्णन अक्षों को स्थिति में लॉक कर देता है और केवल X, Y, और Z के साथ कटिंग करता है, खंडित, स्थिर चरणों से टूलपाथ का निर्माण करता है। Taikan की पूर्ण 5-अक्ष समकालिक मशीनें कटिंग के दौरान सभी पांच अक्षों को समन्वित रखती हैं, RTCP का उपयोग करके एक सतत, प्रवाहित गति के लिए टूल टिप की गतिशील क्षतिपूर्ति करती हैं।

2) क्या 3+2 अक्ष मशीनिंग का आधुनिक शॉप में अभी भी कोई वैध स्थान है?
हाँ—यह प्रिज्मीय भागों के लिए कुशल बनी रहती है जहाँ विशेषताएँ कुछ कोणीय सतहों के लंबवत होती हैं। हालाँकि, जिस क्षण आपकी ज्यामिति में फ्रीफॉर्म सतहें या गहरी गुहाएँ शामिल होती हैं, एक3 अक्ष मशीनिंग केंद्र3+2 कॉन्फ़िगरेशन में संचालित एक गतिक सीमा से टकराता है जिसे वास्तविक 5-अक्ष समकालिक प्रौद्योगिकी तोड़ने के लिए बनाई गई है।

3) RTCP क्या है?
RTCP (घुमाया गया टूल सेंटर पॉइंट) एक वास्तविक समय नियंत्रण एल्गोरिदम है जो हर बार एक घूर्णन अक्ष के हिलने पर टूल टिप विस्थापन के लिए स्वचालित रूप से क्षतिपूर्ति करता है। वह गतिशील सुधार ही है जो एक Taikan 5-अक्ष मशीन को ±0.005 मिमी के दायरे में वॉल्यूमेट्रिक सटीकता बनाए रखने देता है, एक सहिष्णुता बैंड जिसे स्थिर 3+2 पोजिशनिंग कई कोणीय सेटअपों में विश्वसनीय रूप से बनाए नहीं रख सकती।

4) जटिल कंटूर पर पूर्ण 5-अक्ष बेहतर सतह फिनिश क्यों उत्पन्न करता है?
3+2 सीएएम प्रणाली को निश्चित-कोण पैच के साथ एक फ्रीफॉर्म सतह का अनुमान लगाने के लिए मजबूर करता है, जिससे अक्सर 40% तक टूलपाथ ओवरलैप और Ra 6.3 µm के आसपास सतह खुरदरापन होता है। पूर्ण 5-अक्ष एक अबाधित स्वीप में टूल को सतह के लंबवत रखता है, कहीं अधिक उच्च सतह अखंडता प्रदान करता है और अक्सर मैन्युअल ब्लेंडिंग को समाप्त करता है।

5) क्या पूर्ण 5-अक्ष मशीन अधिक महंगी नहीं होती? मैं निवेश को कैसे उचित ठहराऊँ?
अग्रिम कीमत अधिक है, लेकिन 3+2 समर्पित फिक्स्चरिंग, लंबी-गेज-लंबाई वाले कटरों से तेज़ टूल घिसाव, और बार-बार मैन्युअल सेटअप में पर्याप्त लागत छिपाता है। तेज़ चिप-टू-चिप समय के साथ अनेक संचालनों को एक क्लैम्पिंग में समाहित करके, एक Taikan 5-अक्ष समकालिक मशीन आमतौर पर अपने जीवनचक्र में प्रति भाग कम कुल लागत चलाती है।

6) किन अनुप्रयोगों को Taikan पूर्ण 5-अक्ष समकालिक मशीन से सबसे अधिक लाभ होता है?
कोई भी भाग जो वर्तमान में कई सेटअप, कंटूर ब्लेंडिंग, या गहरी-गुहा पहुंच की मांग करता है—एयरोस्पेस इम्पेलर, ईवी पावर हाउसिंग, चिकित्सा प्रत्यारोपण, और सटीक मोल्ड गुहाएं सूची में सबसे ऊपर हैं। यदि फिक्स्चर जटिलता और हैंड-फिनिशिंग श्रम आपके मार्जिन को निचोड़ रहे हैं, तो आप पहले ही पूर्ण 5-अक्ष क्षेत्र में प्रवेश कर चुके हैं।

वेन झाओ

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
