Taikan V-200U 5-Axis Vertical Machining Center: जटिल भाग परिशुद्धता के लिए इंजीनियर्ड

Taikan Machine, उन्नत विनिर्माण प्रौद्योगिकी में एक वैश्विक अग्रणी, V-200U 5-अक्ष वर्टिकल मशीनिंग सेंटर प्रस्तुत करता है। जटिल घटकों के उच्च-सटीकता उत्पादन के लिए डिज़ाइन किया गया, V-200U एक मजबूत यांत्रिक नींव को डायरेक्ट-ड्राइव रोटरी तकनीक और एक उच्च-प्रदर्शन CNC प्रणाली के साथ एकीकृत करता है। यह एयरोस्पेस, चिकित्सा उपकरण निर्माण, ऑटोमोटिव, ऑप्टिक्स, और सटीक मोल्ड एवं डाई जैसे उत्कृष्टता की मांग करने वाले उद्योगों के लिए दृढ़ता, गति और सटीकता का चरम संयोजन प्रदान करता है।

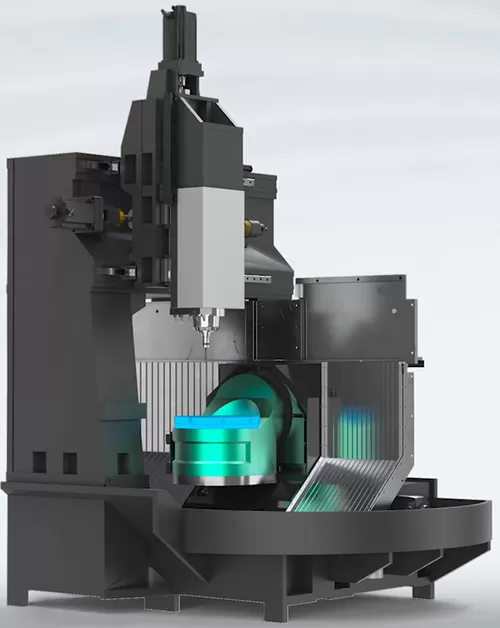

1. परम स्थिरता के लिए उच्च-कठोरता मोनोब्लॉक निर्माण

इसका मूल भागV-200U 5 axis vertical machining centerइसकी अत्यधिक कठोर पोर्टल-प्रकार O-फ़्रेम संरचना है। उन्नत फ़ाइनाइट एलिमेंट विश्लेषण (FEA) के माध्यम से अनुकूलित, डिज़ाइन में एक विशाल रिब्ड, चौड़ा आधार और एक-टुकड़ा स्तंभ-और-क्रॉसबीम निर्माण शामिल है। यह अक्ष ओवरहैंग को कम करता है, संचयी त्रुटि को घटाता है, और गतिशील प्रदर्शन को बढ़ाता है। उच्च-श्रेणी के मेकेनाइट आयरन से ढालकर और दोहरी तनाव-मुक्ति एनीलिंग प्रक्रिया से गुज़रने के बाद, यह5 axis CNC machineउत्कृष्ट कंपन अवमंदन, तापीय स्थिरता, और दीर्घकालिक ज्यामितीय सटीकता सुनिश्चित करता है।

2. उन्नत डायरेक्ट-ड्राइव 5-अक्ष रोटरी टेबल

इसकी क्षमता का केंद्र स्वामित्व B/C अक्ष रोटरी टेबल है। उच्च-कठोरता वाले कच्चे लोहे और 45-डिग्री झुकी हुई स्लाइड कॉन्फ़िगरेशन के साथ इंजीनियर किया गया, यह असाधारण झुकाव क्षण क्षमता और कंपन प्रतिरोध प्रदान करता है। दोनों घूर्णी अक्ष उच्च-टॉर्क डायरेक्ट-ड्राइव (DD) मोटरों द्वारा संचालित होते हैं, जो वर्म गियर या रोलर कैम जैसे पारंपरिक यांत्रिक संचरणों को समाप्त करते हैं। पूर्ण क्लोज़्ड-लूप नियंत्रण के लिए उच्च-रिज़ॉल्यूशन ऑप्टिकल एनकोडर के साथ जुड़े, यह सेटअप उत्कृष्ट स्थिति निर्धारण सटीकता, 50 rpm तक की तीव्र गति पर सुचारू संचालन, तीव्र त्वरण, न्यूनतम रखरखाव और शांत संचालन सुनिश्चित करता है।

3. सटीक लीनियर ड्राइव और सिंक्रोनाइज़्ड गति नियंत्रण

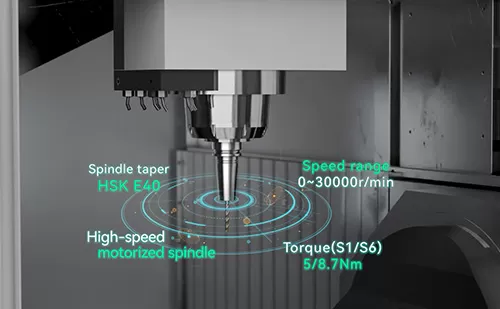

लीनियर अक्ष (X, Y, Z) उच्च-ड्यूटी-साइकल संचालन के दौरान सटीकता बनाए रखने के लिए सटीक रोलर-प्रकार लीनियर गाइड और ठंडे बॉल स्क्रू असेंबलियों से सुसज्जित हैं। सभी लीनियर अक्षों पर 24 मी/मिनट की तीव्र ट्रैवर्स दरों के साथ, यह5 axis machining centerतेज़ स्थिति निर्धारण सुनिश्चित करता है। संपूर्ण गतिकी श्रृंखला सीमेंस SINUMERIK ONE उच्च-सटीकता CNC प्रणाली द्वारा नियंत्रित होती है, जो सहजता से सभी पाँच अक्षों को सिंक्रोनाइज़ करती है। एकीकृत एनकोडर के माध्यम से पूर्ण क्लोज़्ड-लूप फ़ीडबैक जटिल 3D कन्टूर और फ्री-फ़ॉर्म सतहों के लिए माइक्रोन-स्तरीय सटीकता और पुनरावृत्ति की गारंटी देता है। एक उच्च-गति, उच्च-कठोरता स्पिंडल पैकेज को पूरा करता है, जो विविध सामग्रियों की कुशल मशीनिंग को सक्षम बनाता है।

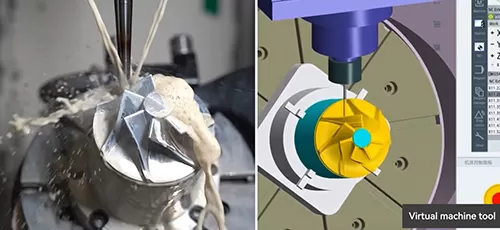

4. जोखिम-मुक्त प्रक्रिया सत्यापन के लिए डिजिटल ट्विन प्रौद्योगिकी

जटिल सत्यापन5-axis CNC machining for impellersपारंपरिक रूप से महंगे भौतिक परीक्षण कट्स शामिल होते हैं, जो बहुमूल्य मशीन समय, टूलिंग और सामग्री को बाँधे रखते हैं, साथ ही टकराव और प्रोग्राम त्रुटियों का जोखिम उठाते हैं।

Taikan अपने एकीकृत डिजिटल ट्विन समाधान के साथ इस बाधा को समाप्त करता है। हमारी वर्चुअल मशीन भौतिक V-200U की एक पूर्ण डिजिटल प्रतिकृति है, जिसमें समान गतिकी, नियंत्रक तर्क और प्रदर्शन पैरामीटर शामिल हैं। इंजीनियर NC कोड को मान्य करने, उपकरण पथों की पुष्टि करने, फिक्स्चर टकराव की जाँच करने, चक्र समय की सटीक भविष्यवाणी करने और संभावित दुर्घटनाओं को समाप्त करने के लिए 100% यथार्थवादी मशीनिंग सिमुलेशन कर सकते हैं—सभी ऑफ़लाइन। यह शक्तिशाली क्षमताCNC impeller machining serviceनमूना लेने के लिए मशीन डाउनटाइम को भारी मात्रा में कम करके, प्रूफ़िंग लागत में कटौती करके, उत्पाद विकास चक्रों को तेज़ करके, और अनुकूलित उत्पादन योजना को सक्षम करके इसे अधिक विश्वसनीय और कुशल बनाती है।

Taikan V-200U 5-Axis Vertical Machining Centerएक मशीन टूल से कहीं अधिक है; यह विश्वसनीयता और सटीकता के लिए निर्मित एक व्यापक विनिर्माण समाधान है। एक कठोर यांत्रिक संरचना को अत्याधुनिक डायरेक्ट-ड्राइव प्रौद्योगिकी और दूरदर्शी डिजिटल सिमुलेशन के साथ संयोजित करके, V-200U निर्माताओं को उनके सबसे चुनौतीपूर्ण घटकों से अद्वितीय आत्मविश्वास और दक्षता के साथ निपटने का सामर्थ्य देता है।

Taikan V-200U 5-अक्ष VMC की पूर्ण विशिष्टताओं और क्षमताओं का अन्वेषण करें। अपने अनुप्रयोग पर चर्चा करने के लिए आज ही हमारी इंजीनियरिंग टीम से संपर्क करें।
