सीएनसी मशीनिंग में परिशुद्धता और सटीकता कैसे सुधारें?

अत्यधिक सटीकता की मांग वाले क्षेत्रों—जैसे उच्च-स्तरीय उपकरण निर्माण, परिशुद्धता मोल्ड निर्माण, और एयरोस्पेस—में माइक्रोन-स्तरीय मशीनिंग क्षमता सीधे उत्पाद के प्रदर्शन और सेवा जीवन को निर्धारित करती है। हालांकि, स्थिर उच्च सटीकता संयोग से प्राप्त नहीं होती। यह एक व्यवस्थित इंजीनियरिंग अनुशासन है जिसमें मशीन टूल की अंतर्निहित विशेषताएं, तापीय वातावरण नियंत्रण, कटिंग प्रक्रिया रणनीतियाँ और ऑनलाइन क्लोज्ड-लूप फीडबैक शामिल हैं। उच्च-स्तरीय अनुसंधान, विकास और उत्पादन में विशेषज्ञता रखने वाली प्रमुख सार्वजनिक रूप से सूचीबद्धमें से एक के रूप में, Taikan सटीकता के सभी मुख्य आयामों में मशीनिंग सटीकता बढ़ाने के लिए उपयोग की जाने वाली गहन विधियों और अत्याधुनिक तकनीकी प्रथाओं को व्यवस्थित रूप से विस्तार से बताता है।cnc मशीन टूल निर्माताओं

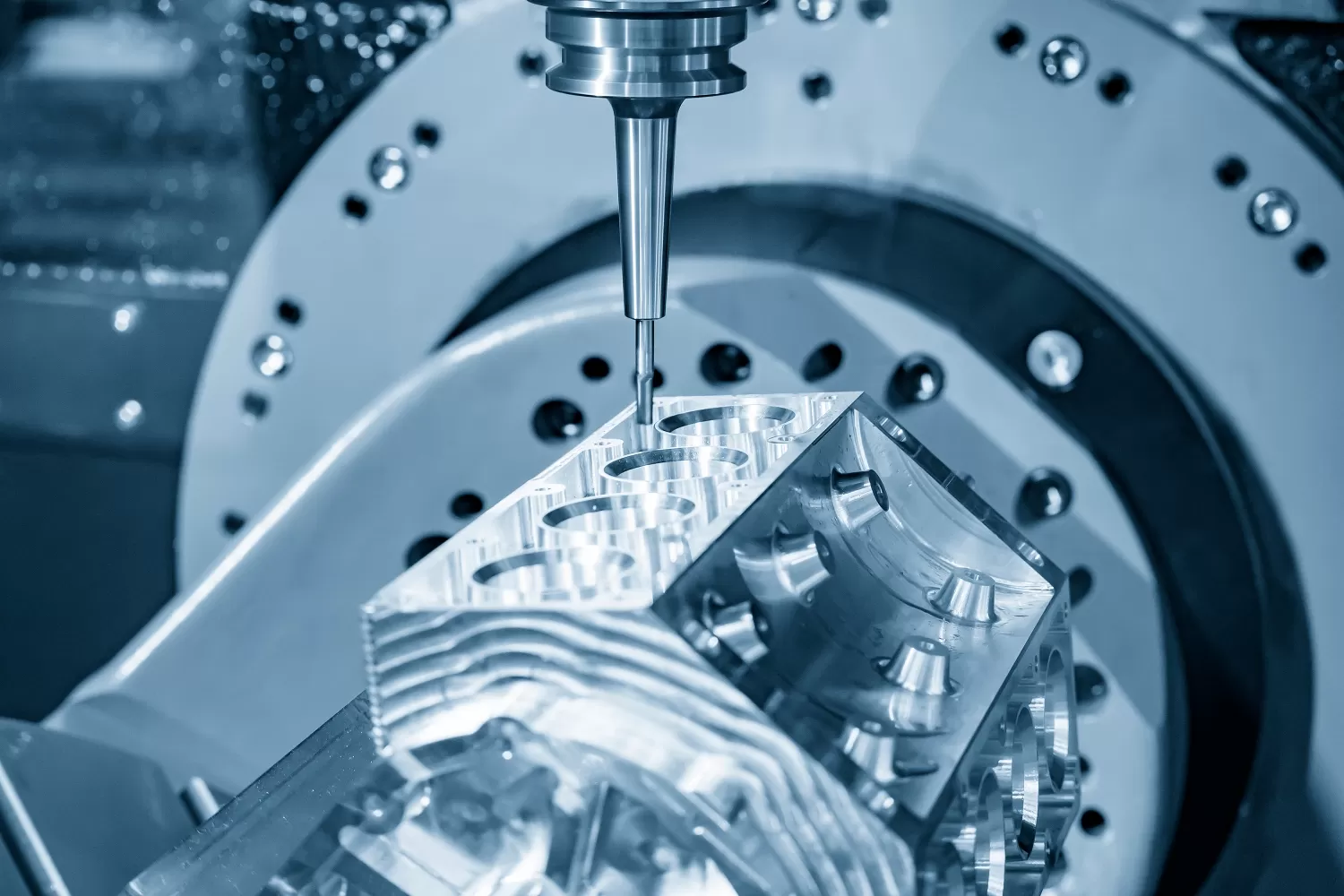

मशीनिंग सटीकता को समझना: मैक्रो ज्यामिति से सूक्ष्म सतह अखंडता तक

मशीनिंग सटीकता केवल भाग के वास्तविक ज्यामितीय मापदंडों और उसके डिज़ाइन मूल्यों के बीच अनुरूपता की डिग्री को संदर्भित नहीं करती, बल्कि इसमें आयामी सटीकता, रूप सटीकता, स्थितिगत सटीकता और सूक्ष्म-ज्यामितीय सतह बनावट भी शामिल है। परिशुद्धता मशीनिंग के संदर्भ में, सटीकता की खोज सरल सहिष्णुता अनुपालन से आगे बढ़कर सेवा जीवन को नियंत्रित करने वाले अंतर्निहित संकेतकों तक फैली हुई है, जैसे सतह अवशिष्ट तनाव की स्थिति और उप-सतह क्षति नियंत्रण।

सीएनसी मशीनिंग सटीकता को प्रभावित करने वाले कारकों का गहन विश्लेषण

माइक्रोन-स्तरीय सटीकता में सुधार प्राप्त करने के लिए त्रुटि स्रोतों का कठोर विघटन आवश्यक है। सहज ज्यामितीय त्रुटियों से परे, निम्नलिखित छिपे हुए कारक अक्सर सटीकता हानि के मूल कारण होते हैं।

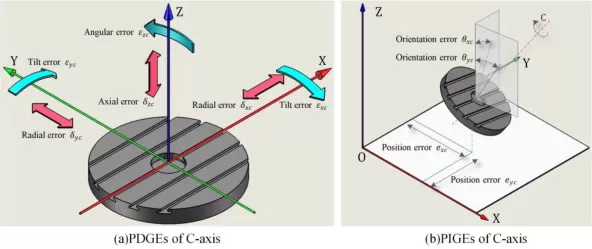

1. मशीन टूल ज्यामितीय त्रुटियाँ और गतिज त्रुटियाँ

मशीन टूल की ज्यामितीय सटीकता मशीनिंग परिशुद्धता की आधारशिला है। गाइडवे की सीधाई और वर्गाकारिता, साथ ही रोटरी अक्षों का रेडियल रनआउट और अक्षीय विचलन, गतिज श्रृंखला के माध्यम से सीधे वर्कपीस कंटूर पर मैप किए जाते हैं। कई स्थापना मामलों से पता चलता है कि लंबे समय तक सेवा और सूक्ष्म नींव बदलावों के बाद, अधिकांशके स्थैतिक सटीकता संकेतक फैक्ट्री मानकों से काफी विचलित हो जाते हैं, सटीकता में गिरावट मुख्य रूप से अस्थिर स्थापना नींव और आंतरिक संरचनात्मक तनावों के मोचन के कारण होती है। वॉल्यूमेट्रिक त्रुटि क्षतिपूर्ति तकनीक लेजर इंटरफेरोमीटर और बॉलबार का उपयोग करके मशीन टूल के 21 ज्यामितीय त्रुटि घटकों (प्रत्येक रैखिक अक्ष की स्थिति, सीधाई, कोणीय त्रुटियाँ और अक्षों के बीच वर्गाकारिता) का सटीक मानचित्रण कर सकती है, और सीएनसी सिस्टम के भीतर वास्तविक समय स्थानिक वेक्टर सुधार लागू कर सकती है। यह मशीन टूल की आंतरिक सटीकता को बढ़ाने का एक मुख्य तकनीकी साधन है।ऊर्ध्वाधर सीएनसी मशीनों

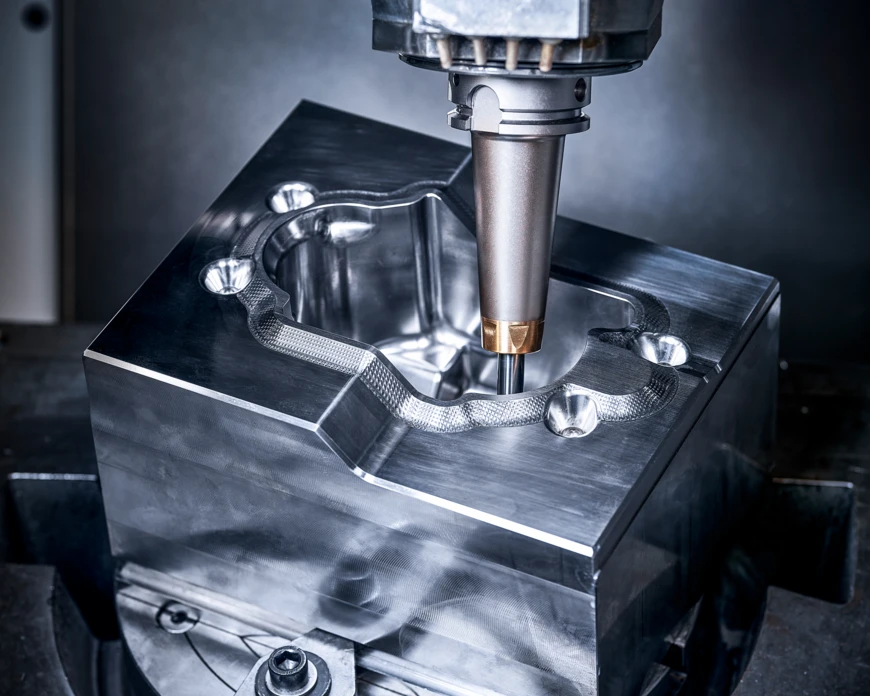

2. तापीय विरूपण — सटीकता का अदृश्य हत्यारा

तापमान में उतार-चढ़ाव परिशुद्धता मशीनिंग में सटीक मॉडल बनाने के लिए सबसे कठिन त्रुटि स्रोत है। स्पिंडल बियरिंग्स से घर्षण ऊष्मा, बॉलस्क्रू असेंबली के भीतर बॉल मंथन ऊष्मा, कटिंग क्षेत्र से ऊष्मा, और कार्यशाला के परिवेश तापमान प्रवणता सभी मशीन संरचना के ताप-प्रत्यास्थ विरूपण को प्रेरित करते हैं। विशेष रूप से, जब बॉलस्क्रू तापमान वृद्धि के कारण अक्षीय तापीय विस्तार का अनुभव करता है, तो अर्ध-बंद लूप नियंत्रण के तहत वास्तविक विस्थापन और कमांडेड स्थिति के बीच सीधा विचलन होता है, जिससे बैच उत्पादन में क्रमिक आयामी ड्रिफ्ट होता है। उन्नत तापीय स्थिरता समाधानों में शामिल हैं: खोखले-कोर स्क्रू कूलिंग और सटीक स्पिंडल तेल परिसंचरण तापमान नियंत्रण अपनाना, महत्वपूर्ण संरचनात्मक स्थानों पर तापमान सेंसर तैनात करना, और वास्तविक समय तापीय त्रुटि क्षतिपूर्ति मॉडल बनाना ताकि मशीन लंबे समय तक निरंतर संचालन में माइक्रोन-स्तरीय तापीय स्थिरता बनाए रखे।

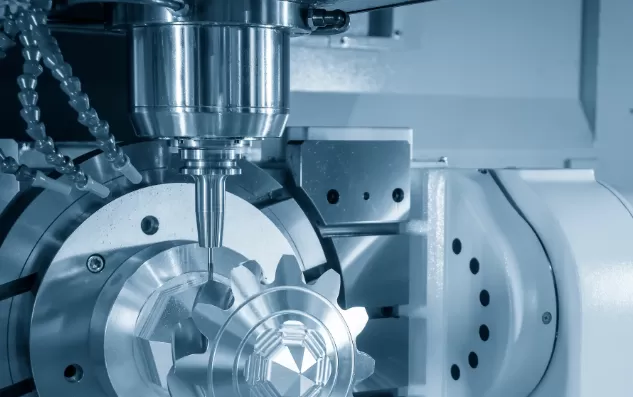

3. बैकलैश और सर्वो डायनेमिक लैग

बैकलैश वह खोई हुई गति है जो समन्वय अक्ष की दिशा बदलने पर उत्पन्न होती है, जो यांत्रिक क्लीयरेंस और ड्राइव ट्रेन के भीतर प्रत्यास्थ विरूपण के कारण होती है। अर्ध-बंद लूप सर्वो प्रणाली में, बॉलस्क्रू के डाउनस्ट्रीम यांत्रिक क्लीयरेंस स्थिति लूप फीडबैक के बाहर होते हैं और सीधे स्थिति त्रुटियों में बदल जाते हैं, वृत्तीय अंतर्वेशन के चतुर्थांश संक्रमणों पर विशिष्ट उलट स्पाइक्स (चतुर्थांश ग्लिच) उत्पन्न करते हैं। सीएनसी के बैकलैश क्षतिपूर्ति पैरामीटर लागू करना बुनियादी सुधार प्रदान करता है, जबकि उच्च-स्तरीय समाधान सीधे-ड्राइव मोटर्स या दोहरे-ड्राइव प्रीलोड वाली यांत्रिक संरचनाओं की ओर बढ़ते हैं ताकि भौतिक रूप से उलट डेड ज़ोन को समाप्त किया जा सके और सख्त द्विदिशात्मक पुनरावर्तनीयता की गारंटी दी जा सके।

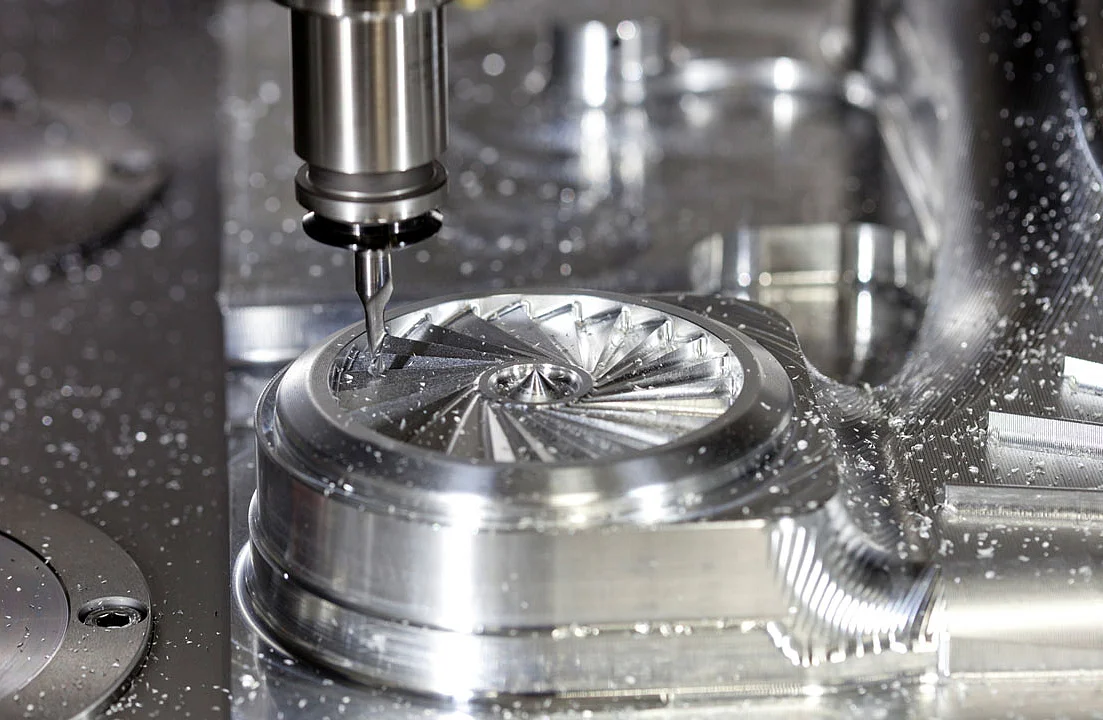

4. ड्राइव ट्रेन की अपर्याप्त कठोरता के कारण गतिशील त्रुटियाँ

ड्राइव ट्रेन की मरोड़ कठोरता न केवल बैकलैश के प्रभाव को बढ़ाती है बल्कि उच्च गति अंतर्वेशन के दौरान अनुवर्ती त्रुटि भी बढ़ाती है, वृत्तीय कटों में चतुर्थांश उभार और कंटूर विकृति को बिगाड़ती है। ड्राइव ट्रेन की कठोरता बढ़ाने के लिए दोहरे-नट प्रीलोडेड बॉलस्क्रू, उच्च-मरोड़-कठोरता कपलिंग, और उचित सर्वो जड़त्व मिलान का उपयोग आवश्यक है ताकि कमांडेड टॉर्क का रैखिक संचरण सुनिश्चित हो और सूक्ष्म-कंपनों के कारण सतह तरंगों को दबाया जा सके।

मशीनिंग सटीकता में सुधार के लिए प्रक्रिया रणनीतियाँ और प्रथाएँ

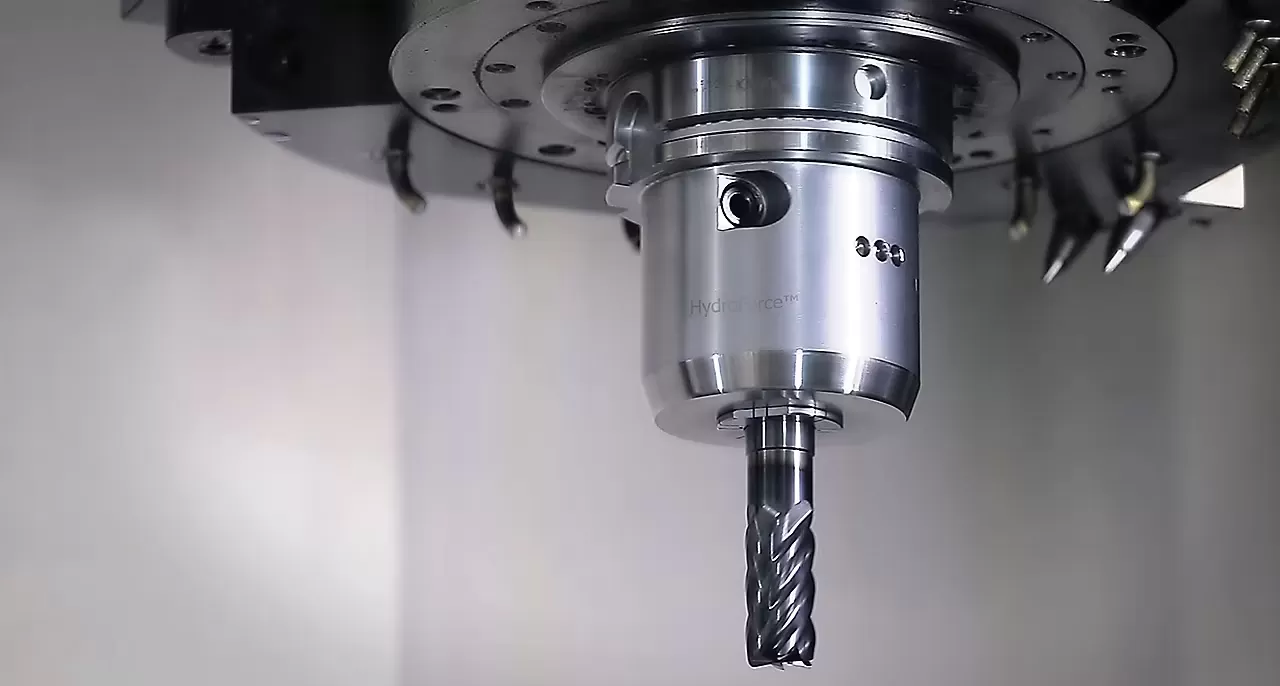

1. प्रवेश और निकास पथों का सूक्ष्म-ट्यून्ड डिज़ाइन

कटिंग टूल जिस तरह से वर्कपीस में प्रवेश करता है और बाहर निकलता है, वह सीधे सतह के निशानों और किनारे की सटीकता को प्रभावित करता है। स्पर्शरेखा चाप लीड-इन/लीड-आउट पथों का उपयोग कंटूर पर तात्कालिक तनाव प्रभावों से बचने के लिए किया जाना चाहिए। प्रवेश के दौरान फीड दर को सुचारू रूप से वर्गीकृत किया जाना चाहिए, एक कटिंग परत से दूसरे में बिना अचानक रुके संक्रमण करते हुए जो ठहराव के निशान न छोड़े। साथ ही, स्थिर कटिंग लोड पथ रणनीतियाँ (टर्निंग के लिए स्थिर सतह गति नियंत्रण और मिलिंग के लिए अनुकूली फीड दर) अपनाना कटिंग बलों को स्थिर रखता है और अचानक परिवर्तनों के कारण उपकरण विक्षेपण से बचाता है।

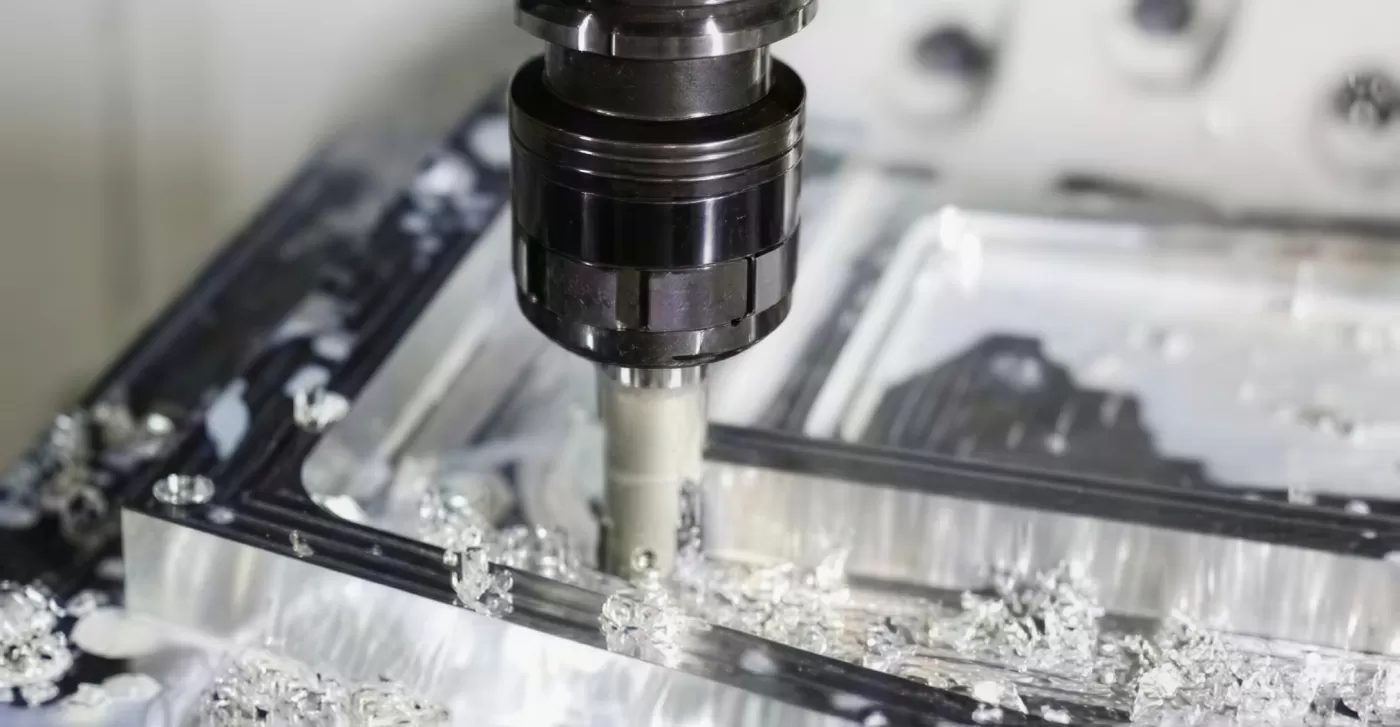

2. कटिंग विधियों और रणनीतियों का वैज्ञानिक चयन

फिनिश मशीनिंग में, क्लाइंब मिलिंग पसंदीदा मिलिंग विधि होनी चाहिए, क्योंकि यह कटिंग बलों को मेज की ओर निर्देशित करती है, कंपन को अवमंदित करती है, और बेहतर सतह फिनिश देती है। शाफ्ट टर्निंग के लिए, आदर्श रूप से एक एकल उपकरण को सभी निरंतर कंटूर विशेषताओं (बाहरी व्यास, फलक और चाप संक्रमण) को पूरा करना चाहिए ताकि मिश्रण चिह्न समाप्त हो सकें। असंतत सतहों के लिए, बाहर से अंदर की ओर एक क्रमिक टर्निंग अनुक्रम का पालन करना चाहिए ताकि उपकरण हस्तक्षेप के कारण स्थानीय ज्यामितीय सीढि़याँ न बनें। चाप सतहों की मशीनिंग करते समय, एक छोटे उपकरण नोज त्रिज्या का चयन रेडियल कटिंग बल को प्रभावी ढंग से दबाता है और कंटूर सटीकता में सुधार करता है।

3. उच्च दक्षता परिशुद्धता उपकरणों और टूलहोल्डिंग सिस्टम का अनुप्रयोग

कटिंग टूल परिशुद्धता विनिर्माण में अंतिम निष्पादन कड़ी है। उन्नत लेपित कार्बाइड, CBN, या सिरेमिक इन्सर्ट का उपयोग कटिंग बलों और ऊष्मा को काफी कम करता है। उपकरण को मशीन से जोड़ने वाला इंटरफेस भी उतना ही महत्वपूर्ण है: श्रिंक-फिट और हाइड्रोलिक टूलहोल्डर्स ≤3 μm का क्लैम्पिंग रेडियल रनआउट प्रदान करते हैं, और उच्च-कठोरता टेपर इंटरफेस के साथ मिलकर, उच्च घूर्णन गति पर स्थिर उपकरण समाक्षता सुनिश्चित करते हैं। यह मिरर-सरफेस मिलिंग और उच्च-परिशुद्धता होलमेकिंग प्राप्त करने के लिए एक आवश्यक पूर्वापेक्षा है।

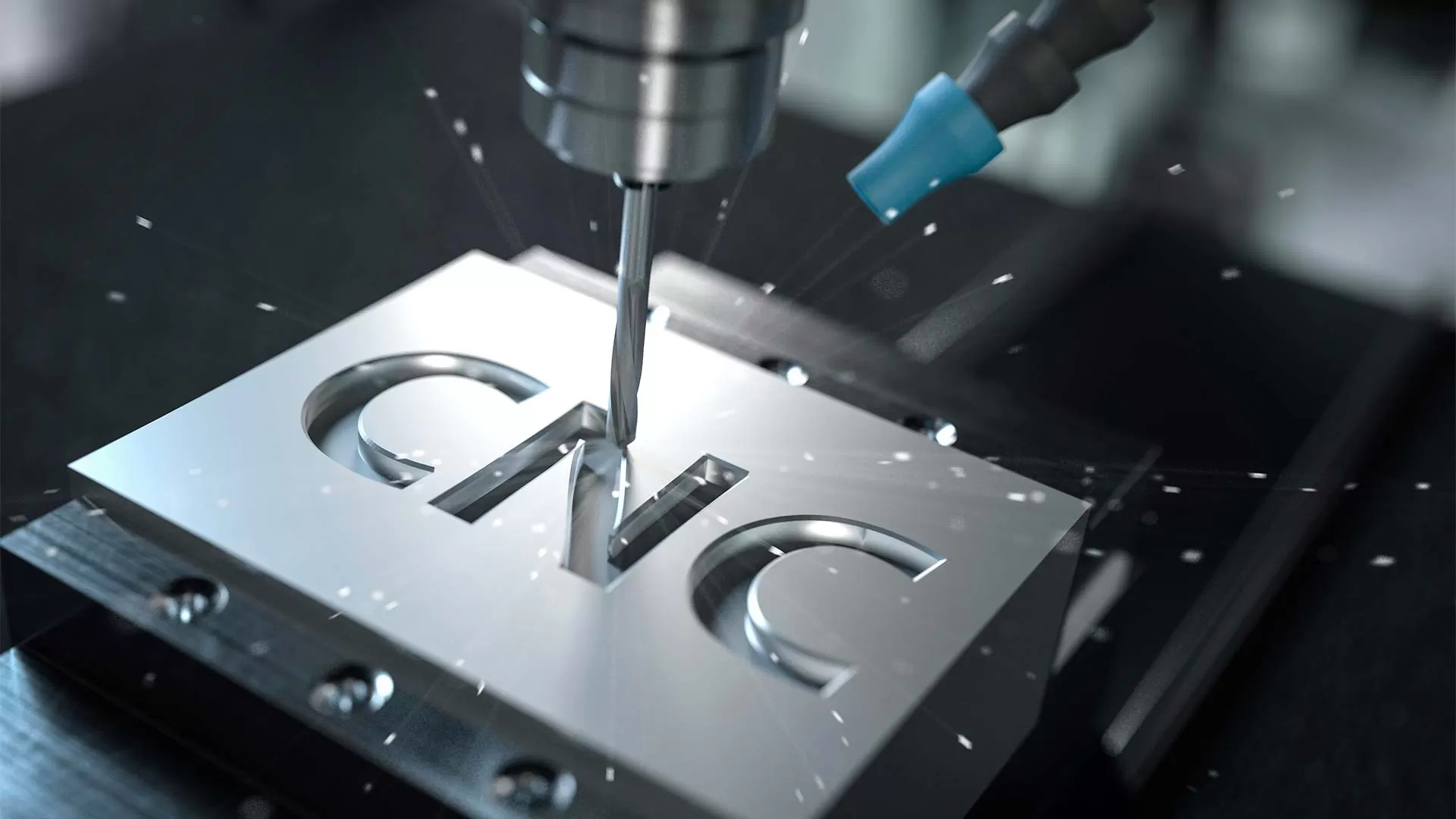

4. ऑन-मशीन प्रोबिंग और स्वचालित टूल सेटिंग सिस्टम का एकीकरण

एक डिजिटल क्लोज्ड लूप स्थिर परिशुद्धता निर्माण प्राप्त करने की दिशा में छलांग है।में ऑन-मशीन प्रोबिंग सिस्टम को गहराई से एकीकृत करके, स्वचालित वर्कपीस डेटम अलाइनमेंट और सटीक समन्वय प्रणाली सेटिंग संभव हो जाती है, साथ ही महत्वपूर्ण विशेषताओं का इन-प्रोसेस निरीक्षण करके वास्तविक समय में आयामी ड्रिफ्ट का पता लगाना और स्वचालित रूप से समन्वय प्रणालियों या उपकरण ऑफसेट को अपडेट करना संभव है। समन्वित स्वचालित टूल सेटिंग प्रोब तेजी से उपकरण की लंबाई और व्यास मापता है, उपकरण टूटने का पता लगाता है, और एक क्लोज्ड-लूप उपकरण पैरामीटर प्रबंधन प्रणाली बनाता है, जो गैर-कटिंग समय को नाटकीय रूप से कम करता है और स्क्रैप को समाप्त करता है।Taikan मशीन टूल्स

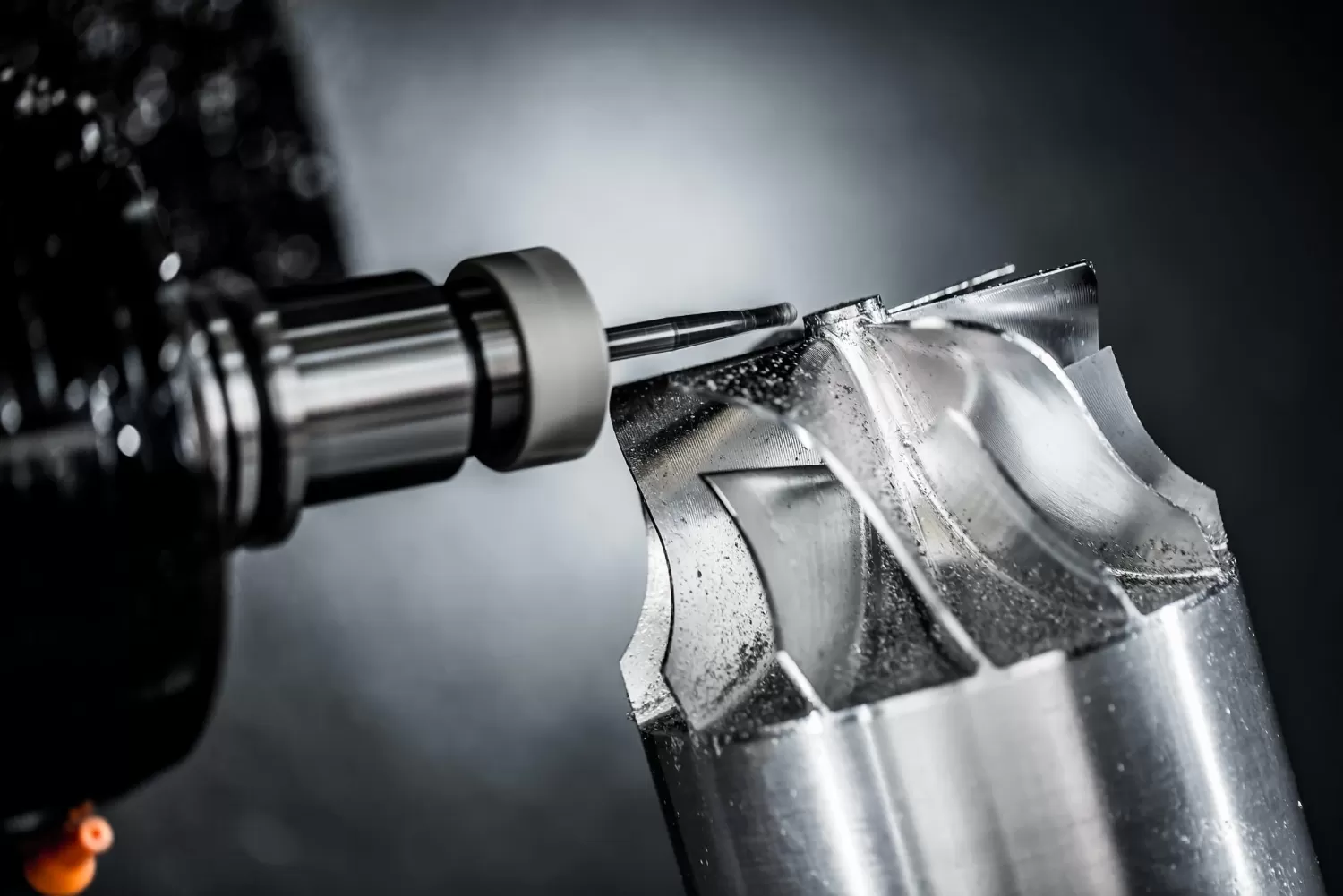

5. बेहतर प्रोग्रामिंग के माध्यम से सटीकता अनुकूलन

सीएनसी प्रोग्राम न केवल गति को संचालित करता है बल्कि सटीकता रणनीति को भी वहन करता है। उत्कृष्ट CAM प्रोग्रामिंग में निम्नलिखित तकनीकें अपनानी चाहिए:

• स्मूथ इंटरपोलेशन और लुक-अहेड नियंत्रण: NURBS वक्र फिटिंग के माध्यम से, उच्च संख्या में CNC लुक-अहेड ब्लॉकों के साथ जोड़कर, त्वरण और झटके को सीमित किया जाता है ताकि कोने की ओवरकटिंग और मशीन कंपन से बचा जा सके।

• इंटेलिजेंट कॉर्नर डिसेलेरेशन: तीखे संक्रमणों पर स्वचालित रूप से फीडरेट को अनुकूलित करता है ताकि एक स्वच्छ और सटीक कंटूर बनाए रखा जा सके।

• मैक्रो प्रोग्राम और प्रोब एकीकरण: अनुक्रमिक विशेषता निरीक्षण के लिए एक प्रोब का आह्वान करने और मापी गई त्रुटियों के आधार पर स्वचालित रूप से उपकरण ऑफसेट लागू करने के लिए मैक्रो प्रोग्राम लिखना अनुकूली मशीनिंग को सक्षम बनाता है, जिससे प्रक्रिया क्षमता सूचकांक (Cpk) में महत्वपूर्ण वृद्धि होती है।

निष्कर्ष

सीएनसी मशीनिंग सटीकता का सुधार स्थैतिक सटीकता पर एकल ध्यान से विकसित होकर विद्युत-यांत्रिक-तापीय युग्मन विश्लेषण, प्रक्रिया प्रणाली कठोरता मिलान, ऑनलाइन क्लोज्ड-लूप मापन और बुद्धिमान क्षतिपूर्ति को एकीकृत करने वाली बहु-आयामी सिस्टम इंजीनियरिंग बन गया है। एक उच्च-स्तरीय सीएनसी मशीन टूल निर्माता के रूप में, Taikan लगातार परिशुद्धता विनिर्माण प्रक्रियाओं को बुद्धिमान मेट्रोलॉजी प्रौद्योगिकियों के साथ गहराई से एकीकृत करने के लिए समर्पित है, वैश्विक उपयोगकर्ताओं को मशीन टूल्स से तैयार भागों तक पूर्ण सटीकता समाधान प्रदान करता है, और विनिर्माण उद्योग को दसियों माइक्रोन से वास्तविक माइक्रोन-स्तरीय सटीकता की निर्णायक छलांग प्राप्त करने के लिए सशक्त बनाता है।
