कम ऊंचाई वाली अर्थव्यवस्था के लिए CNC मशीनिंग समाधान: UAV और eVTOL घटक निर्माण को पुनर्परिभाषित करना

जैसे-जैसे "निम्न-ऊंचाई अर्थव्यवस्था" एक रणनीतिक वैश्विक सीमा के रूप में उभर रही है, मानवरहित हवाई वाहनों (यूएवी) और इलेक्ट्रिक वर्टिकल टेक-ऑफ और लैंडिंग (ईवीटीओएल) विमानों का तीव्र विकास आधुनिक लॉजिस्टिक्स और शहरी गतिशीलता को पुनर्परिभाषित कर रहा है। इस क्रांति के केंद्र में उन संरचनात्मक घटकों की मांग है जो अत्यधिक हल्केपन की आवश्यकताओं और अटूट यांत्रिक अखंडता के बीच संतुलन बनाते हैं।

Taikan Machine, उच्च-स्तरीय बुद्धिमान उपकरणों में अग्रणी, निम्न-ऊंचाई वाले विमानों के मुख्य संरचनात्मक तत्वों के लिए अनुकूलित व्यापक सीएनसी मशीनिंग समाधान प्रदान करता है। गहन तकनीकी विशेषज्ञता को उन्नत विनिर्माण प्रक्रियाओं के साथ एकीकृत करके, हम अपने भागीदारों को उच्च-सटीकता, उच्च-दक्षता और स्थिर बड़े पैमाने पर उत्पादन प्राप्त करने में सक्षम बनाते हैं।

सामग्री जटिलता और संरचनात्मक कठोरता का प्रबंधन

निम्न-ऊंचाई वाले विमान घटकों के लिए एयरोस्पेस-ग्रेड एल्यूमीनियम मिश्र धातु, टाइटेनियम, कार्बन फाइबर कंपोजिट और उच्च-शक्ति स्टेनलेस स्टील सहित उच्च-प्रदर्शन सामग्रियों की विविध श्रृंखला की आवश्यकता होती है। Taikan Machine इन्हें तीन मुख्य मशीनिंग डोमेन में वर्गीकृत करता है, प्रत्येक को अधिकतम उत्पादन और सटीकता के लिए अनुकूलित किया गया है।

1. जटिल कैविटी संरचनाएँ: 4-अक्ष एकीकरण के साथ उच्च-गति दक्षता

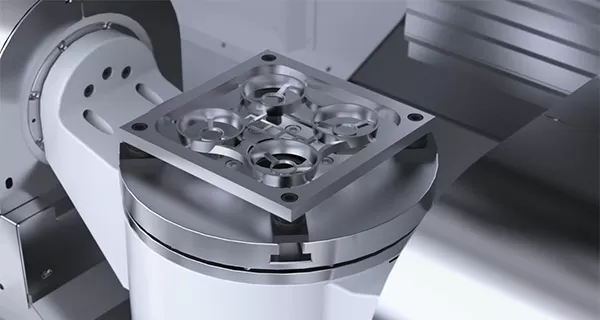

एयरफ्रेम कंकाल, बैटरी हाउसिंग और फ्रेम संरचनाएं अक्सर पतली दीवार वाली ज्यामिति, गहरी कैविटी और जटिल वजन घटाने वाले पॉकेट के साथ होती हैं। पारंपरिक मशीनिंग अक्सर उपकरण कंपन और अत्यधिक साइकिल समय से जूझती है।

Taikan समाधान: T-500S / T-600S सीरीज हाई-स्पीडड्रिलिंग मशीनिंग सेंटर. उच्च दक्षता धातु हटाने के लिए इंजीनियर, ये मशीनें यूएवी फ्रेम उत्पादन की आधारशिला हैं।

• कंपन दमन और सतह अखंडता: उच्च कठोरता वाली बेड संरचनाओं और 24,000 RPM तक पहुंचने वाली डायरेक्ट-ड्राइव स्पिंडल के साथ, T-सीरीज पतली दीवार मशीनिंग के दौरान अनुनाद को प्रभावी ढंग से दबा देती है। यह पॉकेट फ्लोर और साइडवॉल पर बेहतर सतह फिनिश सुनिश्चित करता है, जिससे द्वितीयक मैनुअल पॉलिशिंग की आवश्यकता कम हो जाती है।

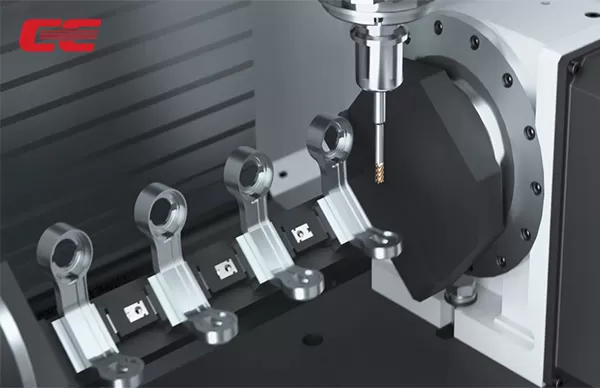

• 4-अक्ष एक साथ प्रसंस्करण: उच्च-सटीकता रोटरी टेबल को एकीकृत करके, हम मानक 3-अक्ष से 4-अक्ष बहु-मुखी मशीनिंग में संक्रमण करते हैं। मोटर माउंट और आर्म कनेक्टर जैसे घटकों के लिए, यह एक ही सेटअप में बहु-पक्षीय मिलिंग और ड्रिलिंग की अनुमति देता है, जिससे समग्र दक्षता 30% से अधिक बढ़ जाती है।

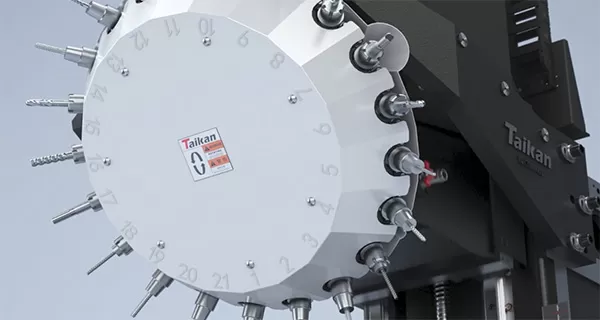

• त्वरित उपकरण प्रबंधन: 21-उपकरण उच्च क्षमता वाली मैगज़ीन और हाई-स्पीड ATC (ऑटोमैटिक टूल चेंजर) गैर-कटिंग समय को कम करते हैं, जिसमें जटिल कैविटी कार्य के लिए आवश्यक बार-बार उपकरण परिवर्तन — एंड मिल से लेकर ड्रिल और टैप तक — को समायोजित किया जाता है।




2. वायुगतिकीय ज्यामिति: 5-अक्ष एक साथ सटीकता

मुक्त-रूप सतहों, गहरी कोणीय कैविटी और जटिल स्थानिक विशेषताओं वाले घटक वायुगतिकीय प्रदर्शन के लिए महत्वपूर्ण होते हैं। पारंपरिक बहु-सेटअप मशीनिंग संचयी त्रुटियों का परिचय देती है जो उड़ान स्थिरता से समझौता करती हैं।

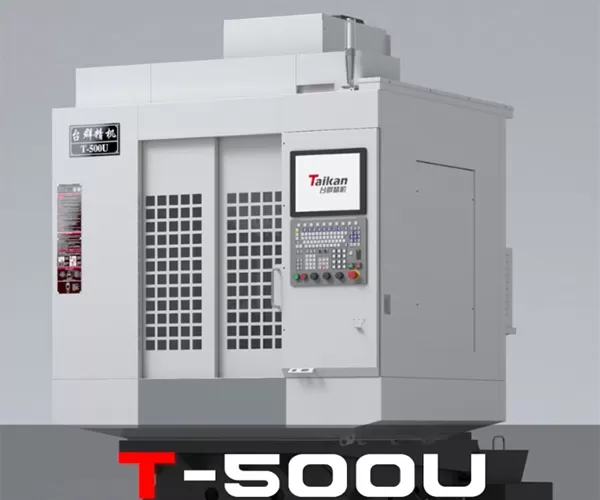

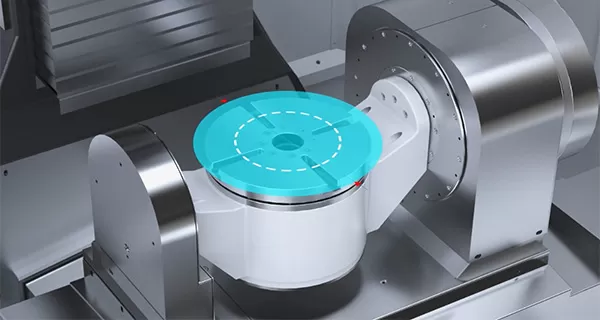

Taikan समाधान:T-500U 5-अक्ष एक साथ ड्रिलिंग और टैपिंग मशीनिंग सेंटर"क्रैडल-प्रकार" झुकाव-रोटरी संरचना (ए/सी अक्ष) का उपयोग करते हुए, यह5 अक्ष मशीनिंग सेंटरसबसे चुनौतीपूर्ण ज्यामिति के लिए "डन-इन-वन" प्रसंस्करण प्राप्त करता है।

• अनुकूलित उपकरण मुद्रा: 5-अक्ष युति सुनिश्चित करता है कि उपकरण जटिल वक्रों के सापेक्ष आदर्श काटने वाला कोण बनाए रखे। यूएवी फेयरिंग और वायुगतिकीय कफन के लिए, यह कई सेटअपों के कारण होने वाले "कस्प मार्क" या "विटनेस लाइन" को समाप्त करता है, जिससे उड़ान दक्षता के लिए आवश्यक चिकनी संक्रमण सुनिश्चित होता है।




• हस्तक्षेप से बचाव के माध्यम से उन्नत कठोरता: वर्कपीस को झुकाने की क्षमता, फिक्स्चर के साथ हस्तक्षेप से बचते हुए छोटे, अधिक कठोर काटने वाले उपकरणों के उपयोग की अनुमति देती है। छोटे उपकरण विक्षेपण और चटर को काफी हद तक कम करते हैं, विशेष रूप से टाइटेनियम या उच्च-शक्ति एल्यूमीनियम जैसी कठिन सामग्रियों की मशीनिंग करते समय।




• उड़ान प्रणालियों के लिए स्थानिक सटीकता: उड़ान नियंत्रण विश्वसनीयता सुनिश्चित करने के लिए, मोटर माउंटिंग स्थितियों को अत्यधिक स्थानिक सहनशीलता की आवश्यकता होती है। T-500U विमान के प्रणोदन प्रणाली के लिए एक स्थिर यांत्रिक आधार प्रदान करने के लिए आवश्यक उच्च-सटीकता समन्वय नियंत्रण प्रदान करता है।




3. सटीक घूर्णी भाग: उच्च-स्थिरता स्विस-प्रकार टर्निंग

यूएवी प्रणोदन प्रणाली और उड़ान नियंत्रण कई छोटे-व्यास वाले शाफ्ट और पिन पर निर्भर होते हैं जो उच्च स्लेंडर अनुपात और सख्त सहनशीलता की विशेषता रखते हैं।

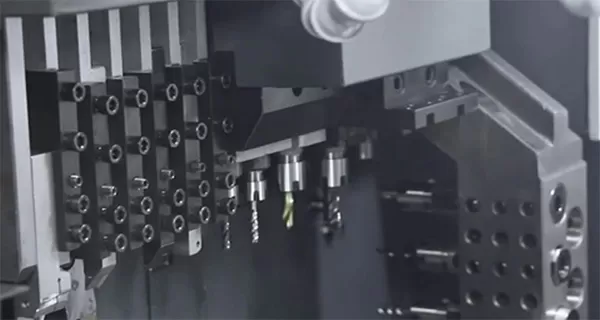

Taikan समाधान: ST-2031 / ST-2631 सीरीज स्विस-प्रकार सीएनसी लेथ। ST सीरीज विशेष रूप से पतले, उच्च-सटीकता घूर्णी घटकों के उच्च-मात्रा उत्पादन के लिए डिज़ाइन की गई है।

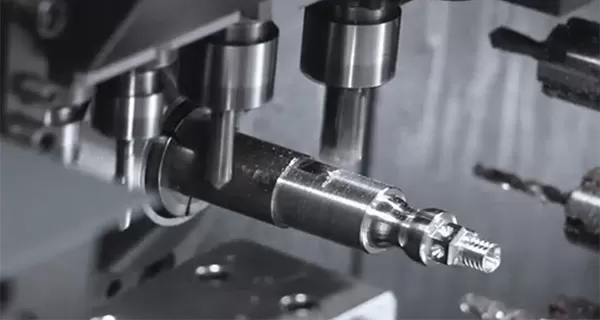

• अनुदैर्ध्य मशीनिंग उत्कृष्टता: एक स्लाइडिंग हेडस्टॉक और गाइड बुशिंग समर्थन का उपयोग करके, काटने वाला बिंदु लगातार समर्थन बिंदु के करीब रहता है। यह यूएवी में उपयोग किए जाने वाले लंबे, पतले मोटर शाफ्ट और ड्राइव पिन की मशीनिंग करते समय एक सामान्य चुनौती, वर्कपीस विक्षेपण को वस्तुतः समाप्त कर देता है।




• असाधारण सामग्री बहुमुखी प्रतिभा: मोटर इंटर्नल के लिए 316L स्टेनलेस स्टील या ट्रांसमिशन पिन के लिए उच्च-शक्ति मिश्र धातु इस्पात को संसाधित करना हो, ST सीरीज 24/7 उत्पादन चक्रों में लगातार आयामी सटीकता के लिए आवश्यक थर्मल स्थिरता और कठोर वास्तुकला प्रदान करती है।




ग्राहक-परिभाषित सफलता की ओर अग्रसर

Taikan Machine में, हम समझते हैं कि निम्न-ऊंचाई अर्थव्यवस्था का भविष्य विनिर्माण सरलता, सटीकता और मापनीयता पर निर्भर करता है। हाई-स्पीड ड्रिलिंग और 5-अक्ष एक साथ मिलिंग से लेकर सटीक टर्निंग तक मशीनिंग समाधानों का एक पूर्ण पारिस्थितिकी तंत्र प्रदान करके, हम अपने भागीदारों को प्रतिस्पर्धी वैश्विक बाजार में नेतृत्व करने के लिए आवश्यक तकनीकी बुनियादी ढांचा प्रदान करते हैं।

Taikan Machine: गति में सटीकता, उड़ान में उत्कृष्टता।

वेन झाओ

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
