CNC मशीन डायग्नोस्टिक्स: 12 चेतावनी संकेत जिन्हें आपको कभी नजरअंदाज नहीं करना चाहिए

आधुनिक विनिर्माण में, सीएनसी मशीनों से निरंतर सटीकता, उच्च उत्पादकता और अबाधित संचालन की अपेक्षा की जाती है। फिर भी अधिकांश बड़ी मशीन विफलताएं बिना चेतावनी के नहीं होतीं। स्पिंडल के खराब होने, सर्वो अलार्म आने या मशीन के अप्रत्याशित रूप से उत्पादन बंद करने से बहुत पहले, आमतौर पर सूक्ष्म लक्षण दिखने लगते हैं जो संकेत देते हैं कि कुछ गड़बड़ होने लगी है।

दुर्भाग्य से, कई कारखाने खराबी होने के बाद ही प्रतिक्रिया देते हैं। उस समय तक, मरम्मत लागत, उत्पादन में देरी और क्षमता की हानि काफी बढ़ जाती है।

प्रभावी सीएनसी मशीन निदान का लक्ष्य असामान्य मशीन व्यवहार की पहचान इतनी जल्दी करना है कि अनियोजित डाउनटाइम को रोका जा सके। चाहे आप एक छोटी मशीनिंग कार्यशाला चलाते हों या बड़ी उत्पादन सुविधा, मशीन की गिरावट के चेतावनी संकेतों को समझना उपकरण का जीवन बढ़ाने और समग्र विनिर्माण दक्षता में सुधार करने में मदद कर सकता है।

वर्टिकल मशीनिंग सेंटर चलाने वाली सुविधाओं के लिए, सक्रिय निदान अक्सर स्थिर उत्पादन कार्यक्रम बनाए रखने और रखरखाव खर्च कम करने में महत्वपूर्ण भूमिका निभाता है।

सीएनसी मशीन निदान क्यों महत्वपूर्ण है

आधुनिक सीएनसी मशीनें अत्यधिक एकीकृत प्रणालियां हैं जिनमें स्पिंडल, सर्वो ड्राइव, बॉल स्क्रू, गाइडवे, स्नेहन प्रणाली, टूल चेंजर और मशीन नियंत्रक शामिल होते हैं। इनमें से किसी एक घटक में भी समस्या अंततः मशीनिंग गुणवत्ता या मशीन विश्वसनीयता को प्रभावित कर सकती है।

कई उत्पादन परिवेशों में, विशेषकर उनमें जोवर्टिकल मिलिंग सेंटर, एक एकल घटक समस्या का पता जल्दी न लगने पर तेजी से अस्थिर मशीनिंग प्रदर्शन में बदल सकती है।

निदान का लक्ष्य केवल विफलताओं की पहचान करना नहीं है—यह विकासशील समस्याओं को पहचानना है इससे पहले कि वे विफलता बनें।

एक प्रभावी निदान कार्यक्रम निर्माताओं को मदद कर सकता है:

• अनियोजित डाउनटाइम कम करें

• मशीनिंग सटीकता में सुधार करें

• रखरखाव लागत कम करें

• स्पिंडल और घटक का जीवन बढ़ाएं

• उत्पादन योजना में सुधार करें

• समग्र उपकरण प्रभावशीलता (OEE) बढ़ाएं

किसी समस्या का जितनी जल्दी पता लगे, उसे ठीक करना आमतौर पर उतना ही कम खर्चीला होता है।

सीएनसी मशीनों के महत्वपूर्ण चेतावनी संकेत जो तुरंत ध्यान देने की मांग करते हैं

ये चेतावनी संकेत अक्सर विकासशील यांत्रिक या विद्युत विफलताओं का संकेत देते हैं, जिन्हें नजरअंदाज करने पर सीधे मशीन डाउनटाइम हो सकता है।

1. अत्यधिक स्पिंडल कंपन

स्पिंडल कंपन प्रायः सबसे पहले संकेतकों में से एक है कि सीएनसी मशीन में गंभीर यांत्रिक समस्या विकसित हो रही है।

ऑपरेटर अक्सर सतही फिनिश की घटती गुणवत्ता, असामान्य मशीन शोर, या त्वरित उपकरण घिसाव के माध्यम से कंपन को नोटिस करते हैं। हालाँकि शुरू में मामूली कंपन हानिरहित लग सकता है, लेकिन लंबे समय तक संचालन स्पिंडल बियरिंग्स और घूमने वाले घटकों पर अतिरिक्त तनाव डाल सकता है।

सामान्य कारणों में शामिल हैं:

• बियरिंग का घिसाव

• उपकरण का असंतुलन

• अनुचित उपकरण धारक बैठाव

• स्पिंडल का गलत संरेखण

समय के साथ कंपन के रुझानों की निगरानी करना अक्सर एकल असामान्य रीडिंग पर प्रतिक्रिया करने से अधिक मूल्यवान होता है। कंपन में क्रमिक वृद्धि आमतौर पर एक विकासशील समस्या का संकेत देती है जिसकी जांच बड़ी स्पिंडल क्षति होने से पहले की जानी चाहिए।

2. लगातार स्पिंडल का अधिक गर्म होना

सभी स्पिंडल संचालन के दौरान गर्मी उत्पन्न करते हैं, विशेष रूप से उच्च RPM पर। हालाँकि, असामान्य तापमान वृद्धि को कभी अनदेखा नहीं करना चाहिए।

अत्यधिक स्पिंडल तापमान अक्सर बियरिंग प्रणाली, स्नेहन सर्किट या शीतलन तंत्र में समस्याओं का संकेत देता है। यदि स्पिंडल का तापमान सामान्य परिचालन सीमाओं से अधिक बढ़ता रहता है, तो घटकों का घिसाव तेजी से बढ़ सकता है।

ऑपरेटरों को इन पर ध्यान देना चाहिए:

• असामान्य रूप से गर्म स्पिंडल हाउसिंग

• बार-बार तापमान अलार्म

• गर्मी के साथ बढ़ा हुआ कंपन

• मशीनिंग स्थिरता में कमी

अत्यधिक गरम होने की समस्या का समाधान जल्दी करने से महंगे स्पिंडल रीबिल्ड और लंबे डाउनटाइम से बचा जा सकता है।

3. बार-बार सर्वो अलार्म

सर्वो अलार्म मशीन नियंत्रण समस्याओं के सबसे सामान्य संकेतकों में से हैं।

जबकि कभी-कभी अलार्म अस्थायी परिचालन स्थितियों के कारण आ सकते हैं, बार-बार आने वाले अलार्म अक्सर गति-नियंत्रण प्रणाली में अंतर्निहित समस्याओं का संकेत देते हैं।

संभावित कारणों में शामिल हैं:

• मोटर अधिभार

• एनकोडर दोष

• ड्राइव विफलता

• अत्यधिक यांत्रिक प्रतिरोध

मूल कारण की पहचान किए बिना अलार्म को बार-बार रीसेट करने से समस्या और बिगड़ सकती है और अंततः मशीन बंद हो सकती है।

4. पोजिशनिंग सटीकता में विचलन

एक मशीन जो धीरे-धीरे अपनी पोजिशनिंग सटीकता खो रही है, समस्या स्पष्ट होने से कई हफ्तों तक चलती रह सकती है।

कई निर्माता पहली बार पोजिशनिंग समस्याओं की खोज तब करते हैं जब पार्ट के आयाम टॉलरेंस सीमा की ओर खिसकने लगते हैं या गुणवत्ता निरीक्षण में असंगतियां दिखती हैं।

विशिष्ट कारणों में शामिल हैं:

• बॉल स्क्रू का घिसाव

• एनकोडर की अशुद्धियाँ

• थर्मल विस्तार

• सर्वो ट्यूनिंग समस्याएं

चूंकि पोजिशनिंग सटीकता सीधे उत्पाद की गुणवत्ता को प्रभावित करती है, इसलिए छोटे विचलन भी त्वरित जाँच के पात्र हैं।

सीएनसी मशीनों के प्रदर्शन संबंधी मुद्दे जो मशीनिंग गुणवत्ता को प्रभावित करते हैं

ये चेतावनी संकेत तुरंत उत्पादन रोक नहीं सकते, लेकिन पार्ट की गुणवत्ता और विनिर्माण दक्षता को महत्वपूर्ण रूप से प्रभावित कर सकते हैं।

5. तीव्र उपकरण घिसाव

उपकरण जीवन में अप्रत्याशित कमी अक्सर अकेले टूलिंग समस्याओं के बजाय मशीन संबंधी समस्याओं का संकेत देती है। जब उपकरण अपेक्षा से काफी तेजी से घिसते हैं, तो मूल कारण मशीन का कंपन, स्पिंडल रनआउट, दृढ़ता की समस्या या अनुचित कटिंग स्थितियां हो सकती हैं। उपकरण खपत के रुझानों की निगरानी करने से मशीन के स्वास्थ्य के बारे में बहुमूल्य जानकारी मिल सकती है और गंभीर होने से पहले विकासशील यांत्रिक समस्याओं की पहचान करने में मदद मिलती है।

6. खराब सतही फिनिश

सतही फिनिश की गुणवत्ता समग्र मशीन स्थिति का एक मूल्यवान संकेतक है।

एक मशीन जो लगातार चिकनी सतह उत्पन्न करती है लेकिन अचानक चटर के निशान, खुरदरी फिनिश या असंगत बनावट उत्पन्न करने लगती है, वह यांत्रिक अस्थिरता का अनुभव कर रही हो सकती है।

संभावित कारणों में शामिल हैं:

• स्पिंडल कंपन

• उपकरण धारक की समस्याएं

• गाइडवे का घिसाव

• संरचनात्मक ढीलापन

सतही फिनिश में परिवर्तन अक्सर अधिक स्पष्ट यांत्रिक लक्षण विकसित होने से पहले दिखाई देते हैं।

7. दोहराव की समस्याएं

दोहराव मापता है कि एक मशीन समान परिस्थितियों में बार-बार समान परिणाम देने की क्षमता रखती है।

जब समान मशीनिंग प्रोग्राम भिन्न परिणाम उत्पन्न करते हैं, तो मशीन की दोहराव क्षमता खराब हो रही हो सकती है।

सामान्य योगदानकर्ताओं में शामिल हैं:

• यांत्रिक घिसाव

• थर्मल अस्थिरता

• सर्वो विसंगतियाँ

• बैकलैश का विकास

दोहराव की समस्याएं धीरे-धीरे उत्पाद की स्थिरता कम कर सकती हैं और गुणवत्ता-नियंत्रण लागत बढ़ा सकती हैं।

रखरखाव के मुद्दे जो समय के साथ बढ़ते हैं

ये समस्याएं अक्सर मामूली रखरखाव चिंताओं के रूप में शुरू होती हैं, लेकिन अनदेखी करने पर बड़ी विश्वसनीयता समस्याओं में विकसित हो सकती हैं।

8. स्वचालित उपकरण परिवर्तक (ATC) की खराबी

उत्पादन दक्षता बनाए रखने के लिए स्वचालित उपकरण परिवर्तक आवश्यक है। धीमे उपकरण बदलाव, छूटे हुए उपकरण आदान-प्रदान, या रुक-रुक कर उपकरण-स्थिति त्रुटियाँ विकासशील यांत्रिक या सेंसर-संबंधी समस्याओं का संकेत दे सकती हैं।

शुरुआती ATC समस्याओं की अनदेखी करने से अप्रत्याशित उत्पादन रुकावटें और महंगे समस्या निवारण प्रयास हो सकते हैं।

9. शीतलक प्रणाली की समस्याएं

शीतलक प्रणाली तापमान नियंत्रण, स्नेहन और चिप निष्कासन में महत्वपूर्ण भूमिका निभाती है।

शीतलक प्रदर्शन में कमी का कारण बन सकती है:

• खराब सतही फिनिश

• बढ़ा हुआ उपकरण घिसाव

• थर्मल विरूपण

• चिप संचय

पंपों, फिल्टरों, नोज़लों और शीतलक गुणवत्ता का नियमित निरीक्षण उत्पादन प्रभावित होने से पहले कई मशीनिंग समस्याओं को रोक सकता है।

10. बॉल स्क्रू का घिसाव

बॉल स्क्रू घूमने वाली गति को सटीक रैखिक गति में बदलने के लिए उत्तरदायी होते हैं। जैसे-जैसे घिसाव बढ़ता है, मशीन की पोजिशनिंग कम सुसंगत होती जाती है और बैकलैश विकसित होना शुरू हो सकता है।

सामान्य चेतावनी संकेतों में शामिल हैं:

• असंगत आयाम

• अक्ष गति अनियमितताएं

• बढ़ा हुआ बैकलैश

• पोजिशनिंग परिशुद्धता में कमी

नियमित निरीक्षण मशीनिंग सटीकता प्रभावित होने से पहले घिसाव की पहचान करने में मदद करता है।

11. गाइडवे का ह्रास

गाइडवे परिशुद्धता मशीनिंग के लिए आवश्यक स्थिरता और दृढ़ता प्रदान करते हैं। समय के साथ, संदूषण, अपर्याप्त स्नेहन या अत्यधिक लोडिंग घिसाव को तेज कर सकते हैं।

जैसे-जैसे गाइडवे खराब होते हैं, निर्माताओं को अनुभव हो सकता है:

• कम दृढ़ता

• बढ़ा हुआ कंपन

• कम मशीनिंग सटीकता

• सतही फिनिश की समस्याएं

उचित स्नेहन प्रबंधन गाइडवे जीवन बढ़ाने के सबसे प्रभावी तरीकों में से एक है।

12. स्नेहन प्रणाली की अनियमितताएं

कई गंभीर सीएनसी मशीन विफलताओं का कारण अपर्याप्त स्नेहन ढूंढा जा सकता है। जब स्नेहन प्रणाली उचित तेल वितरण देने में विफल रहती है, तो महत्वपूर्ण घटकों का घिसाव तेजी से बढ़ता है और उनमें घर्षण बढ़ जाता है।

चेतावनी संकेतों में अक्सर शामिल होते हैं:

• असामान्य मशीन शोर

• बढ़ा हुआ संचालन तापमान

• बढ़ा हुआ घटक घिसाव

• स्नेहन अलार्म

नियमित स्नेहन निरीक्षण सबसे सरल और लागत-प्रभावी निवारक रखरखाव प्रथाओं में से एक है।

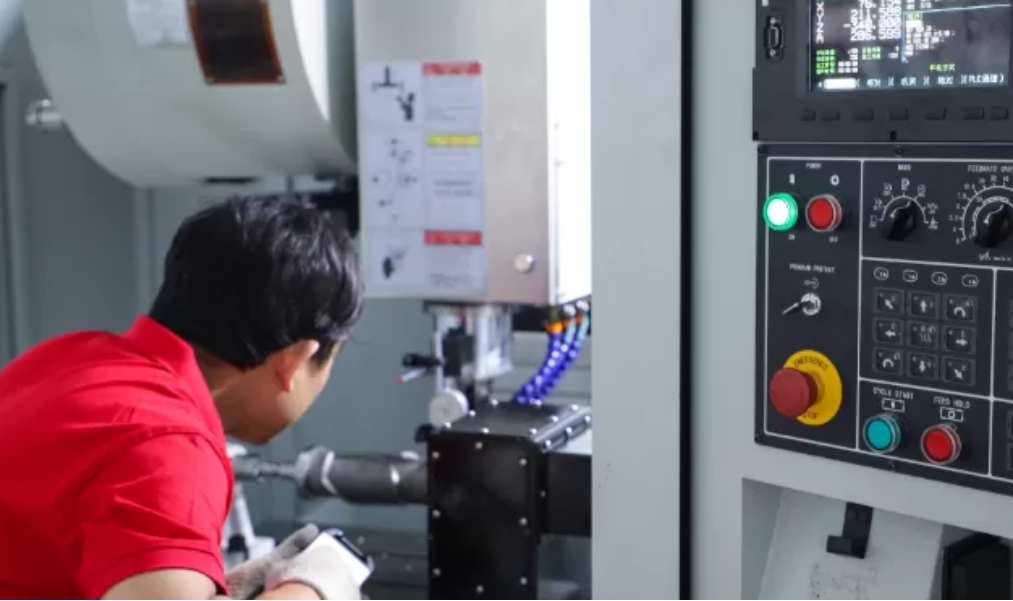

सीएनसी मशीन स्वास्थ्य निरीक्षण जांच सूची

एक संरचित निरीक्षण कार्यक्रम रखरखाव टीमों को उत्पादन प्रभावित होने से पहले विकासशील समस्याओं की पहचान करने में मदद करता है।

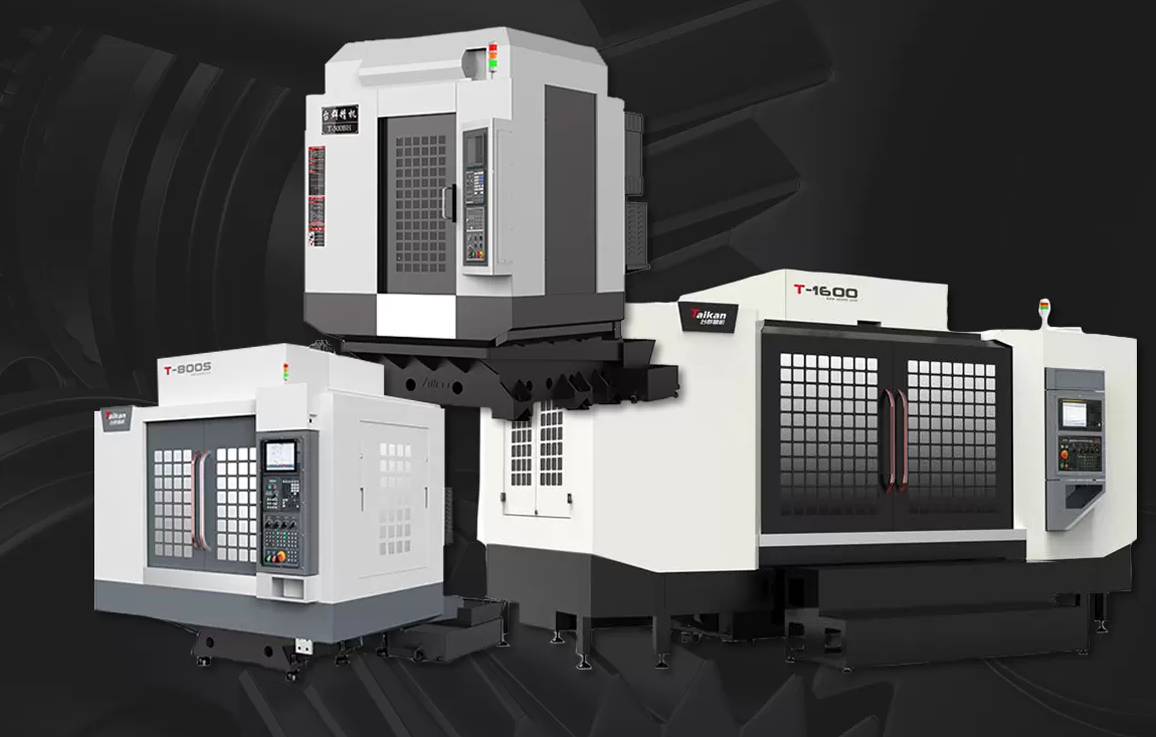

ड्रिलिंग और मिलिंग सेंटरचलाने वाली सुविधाएं अक्सर संरचित निरीक्षण कार्यक्रमों से महत्वपूर्ण रूप से लाभान्वित होती हैं क्योंकि ये मशीनें बार-बार उच्च स्पिंडल गति और कठिन उत्पादन चक्रों पर चलती हैं।

निवारक रखरखाव बनाम प्रतिक्रियात्मक रखरखाव

कई निर्माता अभी भी सुधारात्मक रखरखाव पर निर्भर हैं, विफलता होने के बाद ही मशीनों की मरम्मत करते हैं। हालाँकि शुरू में यह तरीका लागत-प्रभावी लग सकता है, लेकिन इसके परिणामस्वरूप अक्सर दीर्घकालिक खर्च अधिक होता है।

सबसे सफल निर्माता अप्रत्याशित विफलताओं को कम करने के लिए नियमित निरीक्षण, स्थिति निगरानी और पूर्वानुमानित रखरखाव रणनीतियों को जोड़ते हैं।

कैसे आधुनिक सीएनसी मशीनें उन्नत निदान का समर्थन करती हैं

जैसे-जैसे विनिर्माण स्मार्ट फैक्ट्री वातावरण की ओर बढ़ रहा है, मशीन निदान तेजी से परिष्कृत होता जा रहा है।

आधुनिक सीएनसी प्लेटफॉर्म अब इन जैसी सुविधाएं शामिल करते हैं:

• रीयल-टाइम स्पिंडल निगरानी

• सर्वो लोड विश्लेषण

• थर्मल क्षतिपूर्ति

• उपकरण जीवन प्रबंधन

• रिमोट निदान क्षमताएं

• पूर्वानुमानित रखरखाव कार्य

ये प्रौद्योगिकियां निर्माताओं को विकासशील समस्याओं की पहले पहचान करने और निश्चित सेवा अंतरालों के बजाय वास्तविक मशीन स्थितियों के आधार पर रखरखाव निर्णय लेने की अनुमति देती हैं।

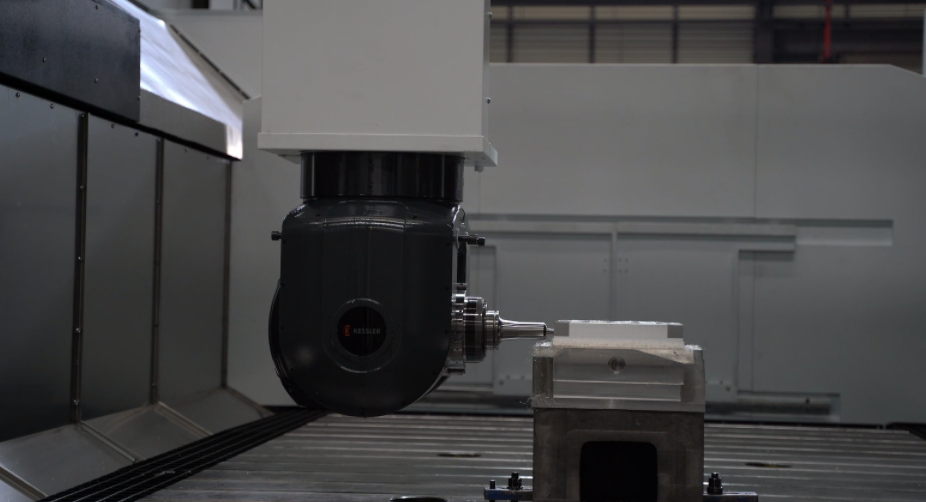

बड़े उत्पादन परिवेशों के लिए, उन्नत गैन्ट्री मशीनिंग सेंटर सिस्टम तेजी से बुद्धिमान निगरानी तकनीकों को एकीकृत कर रहे हैं जो मशीन उपलब्धता और संचालन विश्वसनीयता में सुधार करती हैं।

अक्सर पूछे जाने वाले प्रश्न

सीएनसी मशीन निदान क्या है?

सीएनसी मशीन निदान का तात्पर्य मशीन प्रदर्शन की निगरानी और विश्लेषण की प्रक्रिया से है ताकि उपकरण विफलता होने से पहले विकासशील यांत्रिक, विद्युत या नियंत्रण-प्रणाली की समस्याओं की पहचान की जा सके।

कौन सी सीएनसी मशीन समस्या को पहले संबोधित किया जाना चाहिए?

स्पिंडल कंपन, अधिक गर्म होना, पोजिशनिंग सटीकता और बार-बार आने वाले सर्वो अलार्म से जुड़े मुद्दों को आम तौर पर सर्वोच्च प्राथमिकता मिलनी चाहिए क्योंकि ये तेजी से बड़े डाउनटाइम या महंगी मरम्मत का कारण बन सकते हैं।

सीएनसी मशीनों का कितनी बार निरीक्षण किया जाना चाहिए?

बुनियादी संचालन जांच प्रतिदिन की जानी चाहिए, जबकि अधिक व्यापक निरीक्षण मासिक, त्रैमासिक और वार्षिक रूप से मशीन उपयोग के आधार पर किए जाने चाहिए।

क्या पूर्वानुमानित रखरखाव सीएनसी मशीन डाउनटाइम को कम कर सकता है?

हाँ। पूर्वानुमानित रखरखाव कार्यक्रम निर्माताओं को विफलता होने से पहले विकासशील समस्याओं की पहचान करने, अप्रत्याशित डाउनटाइम को कम करने और रखरखाव दक्षता में सुधार करने में मदद करते हैं।

सबसे आम सीएनसी मशीन घटक कौन से हैं जिन्हें रखरखाव की आवश्यकता होती है?

स्पिंडल बियरिंग्स, बॉल स्क्रू, सर्वो सिस्टम, स्नेहन प्रणाली, गाइडवे, शीतलक प्रणाली और स्वचालित उपकरण परिवर्तक सबसे अधिक सर्विस किए जाने वाले घटकों में से हैं।

निष्कर्ष

अधिकांश सीएनसी मशीन विफलताएं अचानक नहीं होतीं। वे धीरे-धीरे चेतावनी संकेतों के माध्यम से विकसित होती हैं जिन्हें ऑपरेटर और रखरखाव टीमें बड़ी खराबी होने से बहुत पहले पहचान सकते हैं।

स्पिंडल कंपन, अधिक गर्म होना, पोजिशनिंग सटीकता, सर्वो अलार्म, उपकरण घिसाव, शीतलक प्रदर्शन, स्नेहन स्थितियों और अन्य महत्वपूर्ण संकेतकों की निगरानी करके, निर्माता डाउनटाइम को काफी हद तक कम कर सकते हैं और उपकरण विश्वसनीयता में सुधार कर सकते हैं।

जैसे-जैसे पूर्वानुमानित रखरखाव और स्मार्ट मैन्युफैक्चरिंग विकसित होते जा रहे हैं, प्रभावी सीएनसी मशीन निदान मशीन प्रदर्शन को अधिकतम करने, उपकरण का जीवन बढ़ाने और उत्पादन क्षमता की रक्षा करने के लिए सबसे मूल्यवान रणनीतियों में से एक बना रहेगा।
