बॉक्स गाइडवे बनाम लीनियर गाइडवे: आपकी हैवी-ड्यूटी कटिंग आवश्यकताओं के लिए कौन सा VMC निर्माण सही है?

भारी-भरकम कटिंग के लिए वर्टिकल मशीनिंग सेंटर (वीएमसी) के संदर्भ में, गाइडवे सिस्टम का चुनाव अत्यंत महत्वपूर्ण होता है। Taikan में हम समझते हैं कि बॉक्स गाइडवे बनाम लीनियर गाइडवे, प्रिसिजन, स्पीड और मशीन की आयु को काफी प्रभावित कर सकते हैं। सही गाइडवे का चुनाव न केवल मशीनिंग प्रदर्शन बल्कि आपकी शॉप के निवेश पर रिटर्न (ROI) को भी प्रभावित करता है।

बॉक्स गाइडवे क्या हैं?

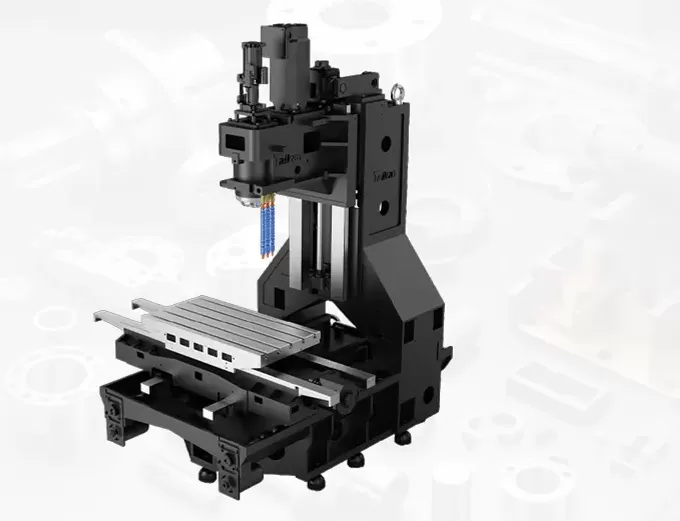

बॉक्स गाइडवे (या बॉक्स वे) मशीन बेड में सीधे एकीकृत स्लाइडिंग गाइड रेल होते हैं। आमतौर पर कच्चे लोहे (कास्ट आयरन) से बने और हाथ से स्क्रैपिंग करके फिनिश किए गए, ये गाइडवे एक कठोर सपोर्ट स्ट्रक्चर बनाते हैं जो संपर्क सतह और कंपन अवशोषण को अधिकतम करता है।

बॉक्स गाइडवे के प्रमुख लाभ:

• उत्कृष्ट रिजिडिटी और स्थिरता:बॉक्स वे मशीनिंग सेंटरभारी कटिंग और बड़े वर्कपीस की मशीनिंग के लिए आदर्श है।

• उत्कृष्ट लोड वितरण: एक्सेंट्रिक या हाई-फोर्स ऑपरेशन के तहत भी प्रिसिजन बनाए रखता है।

• स्थायित्व: कास्ट आयरन, स्टील और फोर्ज्ड कंपोनेंट्स के लिए उपयुक्त।

लीनियर गाइडवे क्या हैं?

लीनियर गाइडवे (या लीनियर मोशन गाइड, एलएम गाइड वे) स्मूथ, कम घर्षण वाली गति प्राप्त करने के लिए बॉल या रोलर जैसे रोलिंग एलिमेंट का उपयोग करते हैं। 0.05 तक के घर्षण गुणांक के साथ, लीनियर गाइड प्रिसिजन और स्पीड में श्रेष्ठ हैं।

लीनियर गाइडवे के प्रमुख लाभ:

• हाई-स्पीड ऑपरेशन:लीनियर गाइड रेल सिस्टमरैपिड टूल मूवमेंट और एक्सेलरेशन का समर्थन करता है।

• प्रिसिजन पोजिशनिंग: ऑटोमेटेड प्रोडक्शन लाइन और मल्टी-एक्सिस मशीनिंग के लिए उपयुक्त।

• ऊर्जा दक्षता: कम प्रतिरोध स्मूथ, अधिक नियंत्रित ऑपरेशन की अनुमति देता है।

बॉक्स वे बनाम लीनियर गाइड: सही वीएमसी का चयन

बॉक्स गाइडवे और लीनियर गाइडवे के बीच निर्णय आपकी प्रोडक्शन आवश्यकताओं पर निर्भर करता है:

सीएनसी मशीनों में गाइडवे के अनुप्रयोग

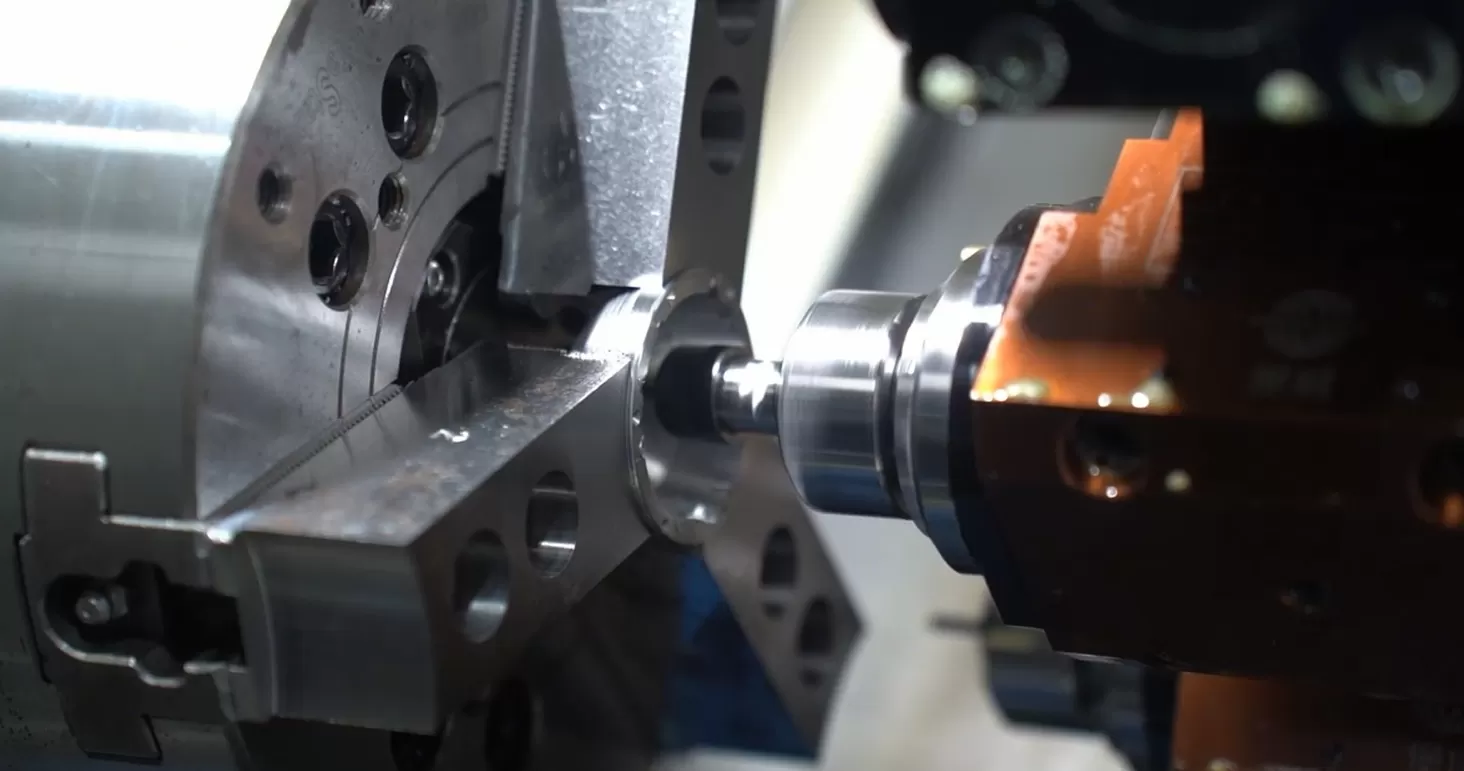

• लीनियर गाइड सीएनसी लेथ: हाई-स्पीड प्रिसिजन इंक्लाइन्ड गाइडहाई प्रिसिजन सीएनसी लेथमोल्ड और एल्युमिनियम कंपोनेंट्स के लिए।

• लेथ और मिलिंग सेंटर में गाइडवे: हैवी-ड्यूटी कटिंग, टूल लाइफ विस्तार और सरफेस फिनिश क्वालिटी के लिए महत्वपूर्ण।

• मशीन टूल्स के लिए स्लाइडिंग गाइड: दोहराव वाले चक्रों पर स्मूथ और सटीक गति सुनिश्चित करते हैं।

• लीनियर गाइडवे वर्टिकल मशीनिंग सेंटर: न्यूनतम ऑपरेटर हस्तक्षेप के साथ स्वचालित उत्पादन सक्षम करते हैं।

गाइडवे का चुनाव क्यों मायने रखता है?

सही गाइडवे का चुनाव प्रभावित करता है:

1. मशीनिंग सटीकता: उचित गाइडवे चयन लोड के तहत विचलन को रोकता है।

2. परिचालन गति: लीनियर गाइडवे तीव्र उत्पादन चक्रों को सुगम बनाते हैं।

3. मशीन की दीर्घायु: बॉक्स वे कंपन और भारी बलों को अवशोषित करते हैं, जिससे सेवा जीवन बढ़ता है।

4. ऊर्जा दक्षता: लीनियर गाइडवे घर्षण कम करते हैं, जिससे ऊर्जा खपत घटती है।

भारी स्टील, कास्ट आयरन या बड़े वर्कपीस से निपटने वाले निर्माताओं के लिए, बॉक्स गाइडवे पसंदीदा विकल्प बने रहते हैं। हल्के मटेरियल के साथ हाई-वॉल्यूम, प्रिसिजन-डिमांडिंग कार्यों के लिए, लीनियर गाइडवे उत्कृष्ट प्रदर्शन करते हैं।

गाइडवे समाधान में Taikan की विशेषज्ञता

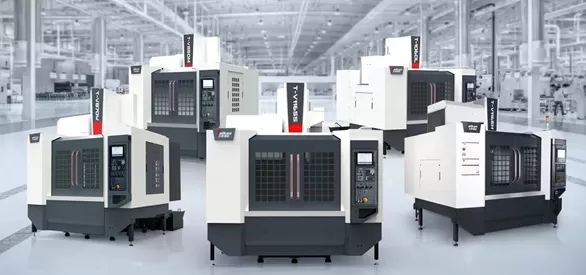

अग्रणी में से एक के रूप मेंचीनी सीएनसी निर्माता, Taikan विविध उत्पादन आवश्यकताओं को पूरा करने के लिए डिज़ाइन किए गए बॉक्स, लीनियर या हाइब्रिड गाइडवे सिस्टम वाले अनुकूलित वर्टिकल मशीनिंग सेंटर प्रदान करता है। अपनी मशीनिंग दक्षता को अनुकूलित करने के लिए तैयार हैं? अपनी सीएनसी गाइडवे आवश्यकताओं पर चर्चा करने और अपनी शॉप के लिए सर्वश्रेष्ठ वीएमसी निर्माण का पता लगाने के लिए आज ही Taikan से संपर्क करें।

FAQs

प्रश्न 1: बॉक्स गाइडवे और लीनियर गाइडवे में क्या अंतर है?

उत्तर: बॉक्स गाइडवे भारी कटिंग के लिए उत्कृष्ट रिजिडिटी प्रदान करते हैं, जबकि लीनियर गाइडवे कम घर्षण के साथ हाई-स्पीड प्रिसिजन प्रदान करते हैं।

प्रश्न 2: क्या लीनियर गाइडवे भारी कटिंग के लिए उपयुक्त हैं?

उत्तर: लीनियर गाइड कंपन के प्रति संवेदनशील होते हैं और भारी, हाई-फोर्स मशीनिंग के लिए कम उपयुक्त होते हैं। ऐसे कार्यों के लिए बॉक्स वे को प्राथमिकता दी जाती है।

प्रश्न 3: क्या एक सीएनसी मशीन में बॉक्स और लीनियर दोनों गाइडवे हो सकते हैं?

उत्तर: हां, हाइब्रिड कॉन्फ़िगरेशन भारी-लोड एक्सिस पर स्थिरता के लिए बॉक्स वे और हाई-मूवमेंट एक्सिस पर स्पीड के लिए लीनियर गाइड का उपयोग करते हैं।

प्रश्न 4: सीएनसी मशीनिंग में लीनियर गाइडवे क्या है?

उत्तर: लीनियर गाइडवे एक रोलिंग-एलिमेंट गाइड सिस्टम है जो सीएनसी मशीनों के लिए स्मूथ, सटीक और हाई-स्पीड लीनियर मोशन सुनिश्चित करता है।

प्रश्न 5: गाइडवे का चयन मशीनिंग को कैसे प्रभावित करता है?

उत्तर: यह सटीकता, गति, टूल लाइफ, ऊर्जा खपत और समग्र मशीन दीर्घायु को प्रभावित करता है।

वेन झाओ

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
