5-एक्सिस सीएनसी मशीन खरीद गाइड: सटीक विनिर्माण के लिए सही समाधान कैसे चुनें

आधुनिक सटीक विनिर्माण में, जटिल ज्यामिति, कड़ी सहनशीलता और तेज़ उत्पादन चक्रों की मांग लगातार बढ़ रही है। उपभोक्ता इलेक्ट्रॉनिक्स (3C), नई ऊर्जा वाहन, एयरोस्पेस और 5G संचार उपकरण जैसे उद्योगों को जटिल आकृति और अत्यधिक सटीकता वाले घटकों की आवश्यकता होती है।

पारंपरिक 3-अक्षीय मशीनें अक्सर इन आवश्यकताओं को कुशलतापूर्वक पूरा करने में असमर्थ रहती हैं। इसलिए, उत्पादकता बढ़ाने, सेटअप कम करने और मशीनिंग सटीकता बढ़ाने का लक्ष्य रखने वाले निर्माताओं के लिए 5-अक्षीय CNC मशीनिंग आवश्यक हो गई है।

वैश्विक निर्माताओं, वितरकों और क्रय प्रबंधकों के लिए, सही 5-अक्षीय CNC मशीन चुनना एक रणनीतिक निवेश है। यह मार्गदर्शिका बताती है कि 5-अक्षीय मशीनिंग कैसे काम करती है, इसके लाभ और आपकी उत्पादन आवश्यकताओं के लिए सर्वोत्तम समाधान चुनते समय विचार करने योग्य मुख्य कारक क्या हैं।

जटिल भागों के लिए 5-अक्षीय CNC मशीनिंग उद्योग मानक क्यों है?

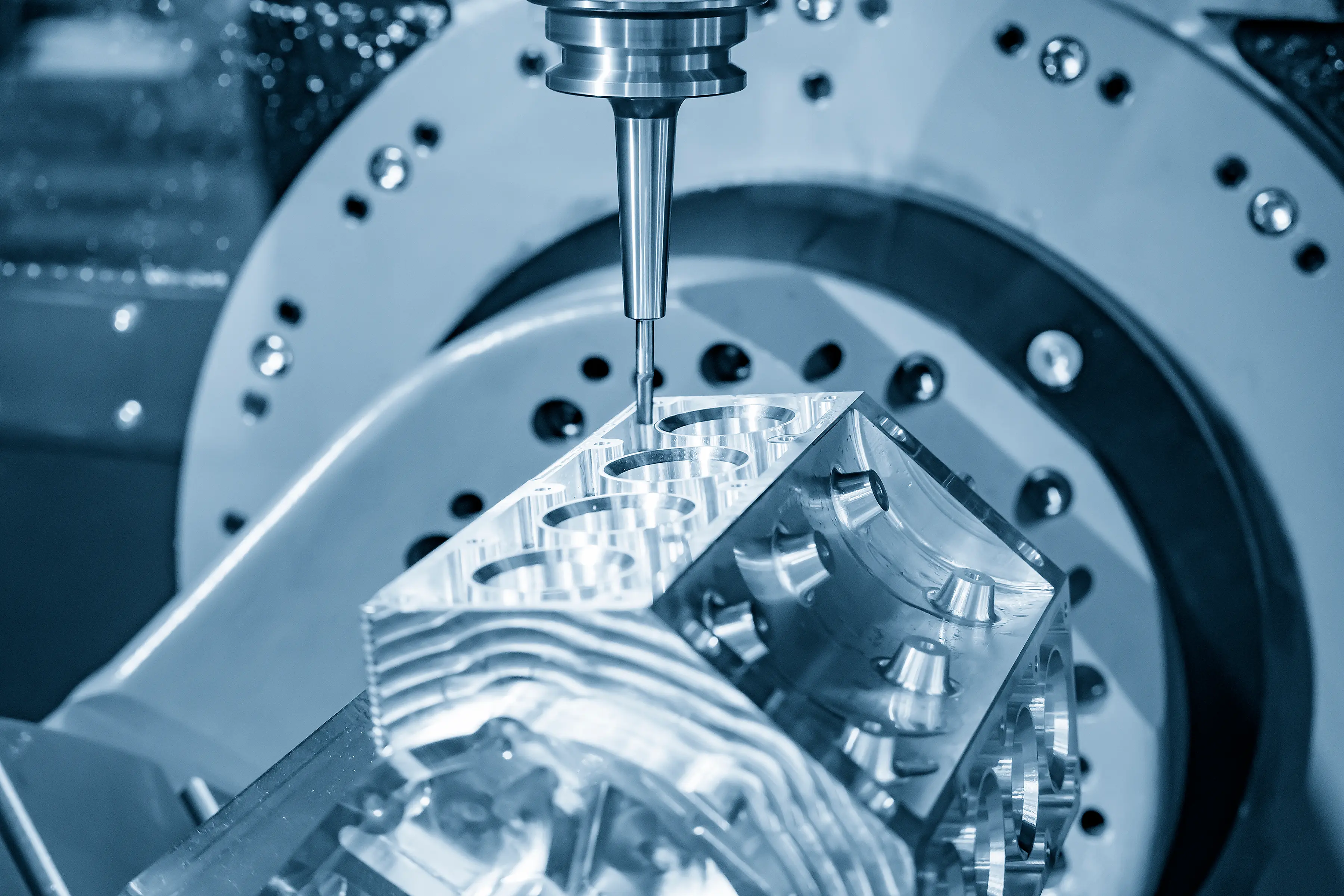

जैसे-जैसे उत्पाद डिज़ाइन अधिक परिष्कृत होते हैं, निर्माताओं को घुमावदार सतहों, गहरी गुहाओं और बहु-कोणीय विशेषताओं वाले घटकों का उत्पादन करना पड़ता है। पारंपरिक मशीनिंग में आमतौर पर एक वर्कपीस के विभिन्न पक्षों तक पहुंचने के लिए कई सेटअप की आवश्यकता होती है, जिससे उत्पादन समय बढ़ता है और स्थिति-निर्धारण संबंधी त्रुटियां आती हैं। एक5-अक्षीय CNC मशीनयह चुनौती कटिंग टूल या वर्कपीस को पांच विभिन्न अक्षों पर एक साथ गति करने की अनुमति देकर हल करता है। यह क्षमता एक ही सेटअप में लगभग किसी भी कोण से मशीनिंग सक्षम बनाती है। अमेरिकन सोसाइटी ऑफ मैकेनिकल इंजीनियर्स (ASME) के अनुसार, बहु-अक्षीय मशीनिंग विनिर्माण सटीकता में उल्लेखनीय सुधार करती है और बार-बार भाग को पुनर्स्थापित करने से होने वाली त्रुटियों को कम करती है। (स्रोत: ASME – 5-अक्षीय मशीनिंग क्या है) 5-अक्षीय मशीनिंग अपनाने वाले निर्माता पारंपरिक मशीनिंग विधियों की तुलना में अधिक डिज़ाइन स्वतंत्रता, बेहतर उत्पादकता और उच्च मशीनिंग सटीकता प्राप्त कर सकते हैं।

5-अक्षीय CNC मशीनों को समझना

एक5-अक्षीय CNC मशीनयह गति के पांच अक्षों का उपयोग करके संचालित होती है: तीन रैखिक अक्ष (X, Y, और Z) और दो घूर्णी अक्ष। ये अतिरिक्त घूर्णी गतियाँ कटिंग टूल को कई दिशाओं से वर्कपीस तक पहुंचने की अनुमति देती हैं, जिससे एक ही सेटअप में जटिल ज्यामिति और बहु-सतही भागों की मशीनिंग संभव हो जाती है। पारंपरिक 3-अक्षीय मशीनिंग की तुलना में, यह बहु-दिशात्मक क्षमता स्थिति-निर्धारण त्रुटियों को काफी कम करती है और मशीनिंग सटीकता में सुधार करती है, विशेषकर घुमावदार सतहों, गहरी गुहाओं या जटिल कोणों वाले भागों का उत्पादन करते समय।

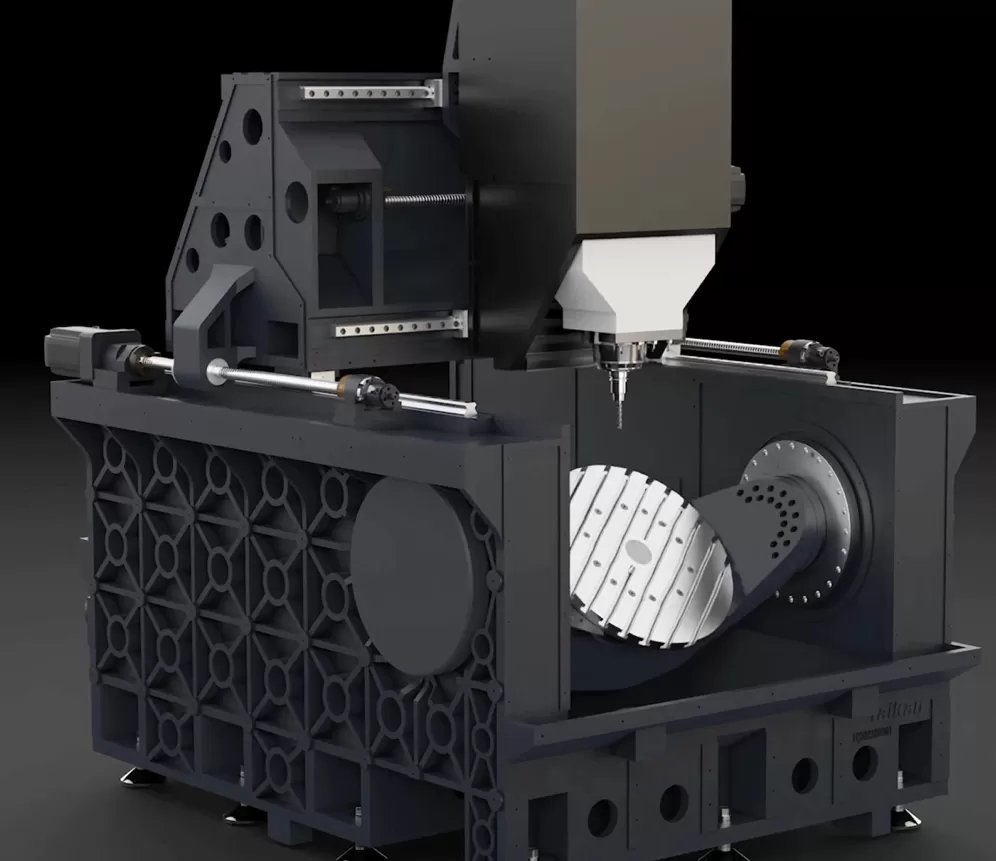

सामान्य 5-अक्षीय मशीन विन्यास

विभिन्न मशीन संरचनाएं विभिन्न मशीनिंग आवश्यकताओं को पूरा करने के लिए डिज़ाइन की गई हैं। सबसे आम विन्यासों में शामिल हैं:

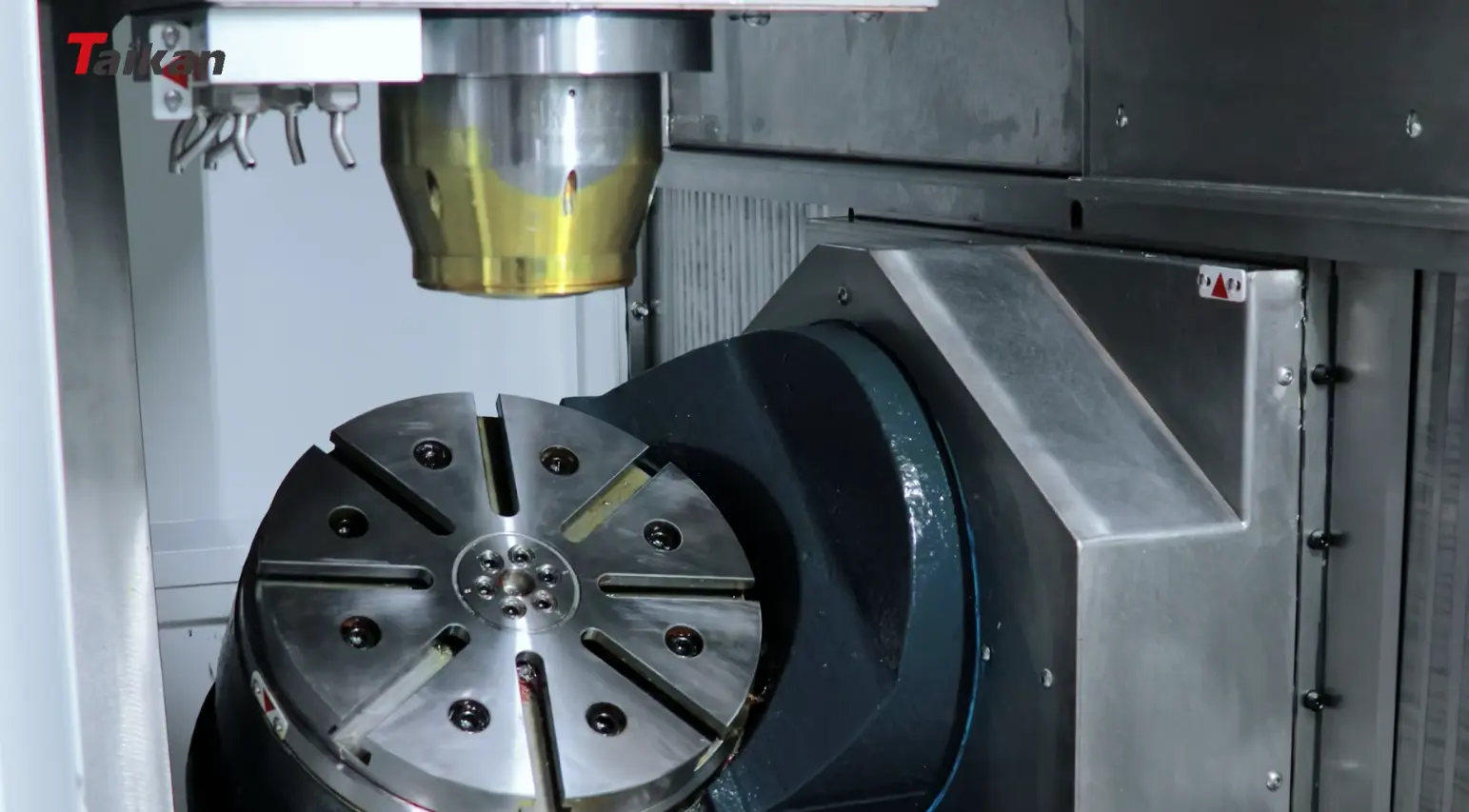

• ट्रूनियन-शैली मशीनें
  इस विन्यास में, टेबल घूमती और झुकती है जबकि स्पिंडल स्थिर रहता है। ट्रूनियन मशीनें छोटे से मध्यम आकार के घटकों की उच्च-सटीकता मशीनिंग के लिए व्यापक रूप से उपयोग की जाती हैं, विशेषकर एयरोस्पेस और सटीक मोल्ड निर्माण में।

• स्विवेल-हेड मशीनें
  यहां, स्पिंडल हेड घूर्णी गतियां करता है। यह डिज़ाइन बड़े या ऊंचे वर्कपीस की मशीनिंग करते समय अधिक लचीलापन प्रदान करता है, जिससे यह जटिल संरचनात्मक भागों के लिए उपयुक्त हो जाता है।

• गैंट्री-प्रकार की मशीनें


5-अक्षीय गैंट्री प्रकार मशीनिंग केंद्रइसमें एक ब्रिज संरचना होती है जो उत्कृष्ट दृढ़ता और स्थिरता प्रदान करती है। इनका उपयोग आमतौर पर ऑटोमोटिव और यांत्रिक विनिर्माण जैसे उद्योगों में बड़े घटकों और भारी-भरकम मशीनिंग कार्यों के लिए किया जाता है।

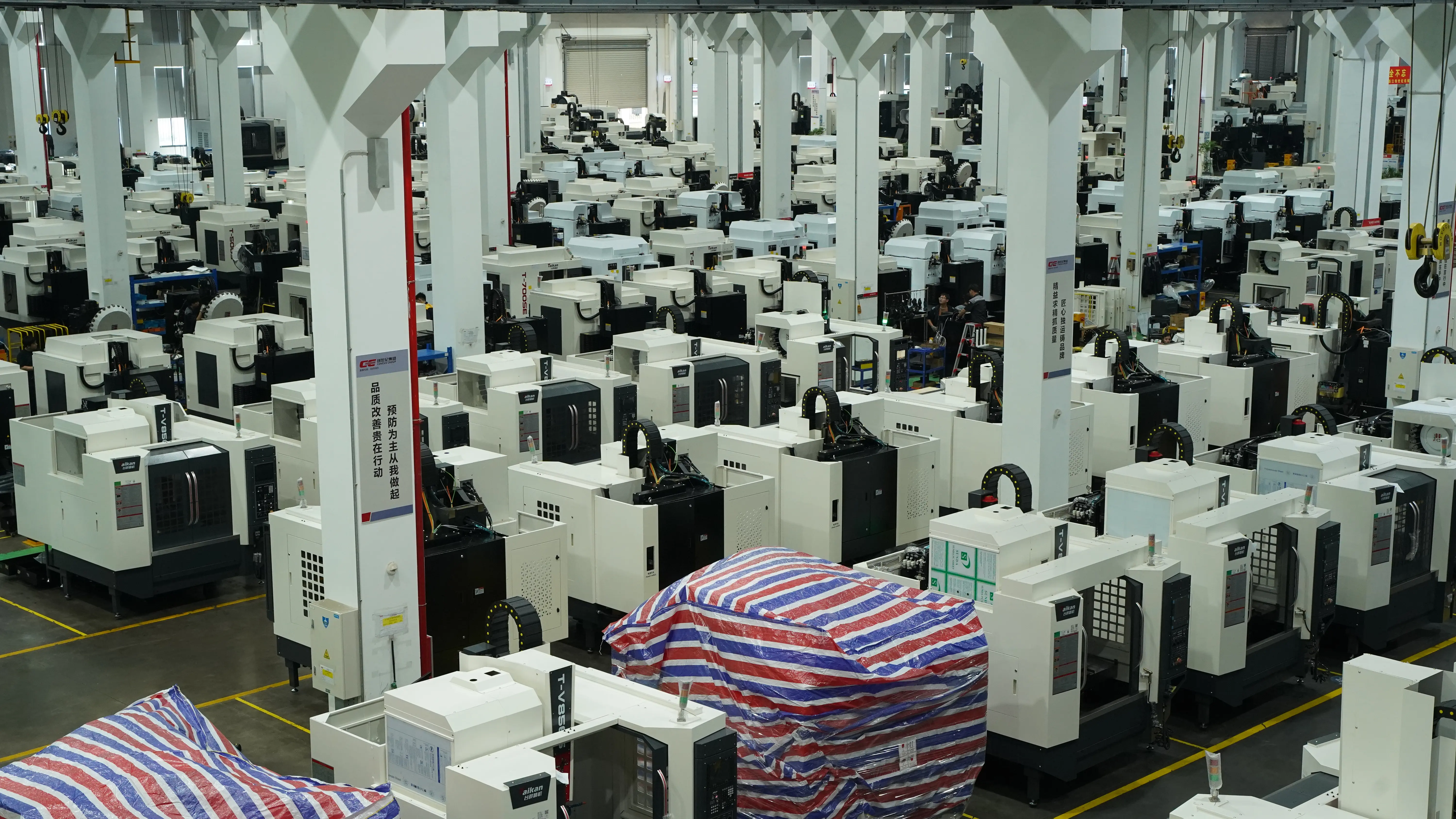

Taikan 5-अक्षीय मशीनिंग समाधान

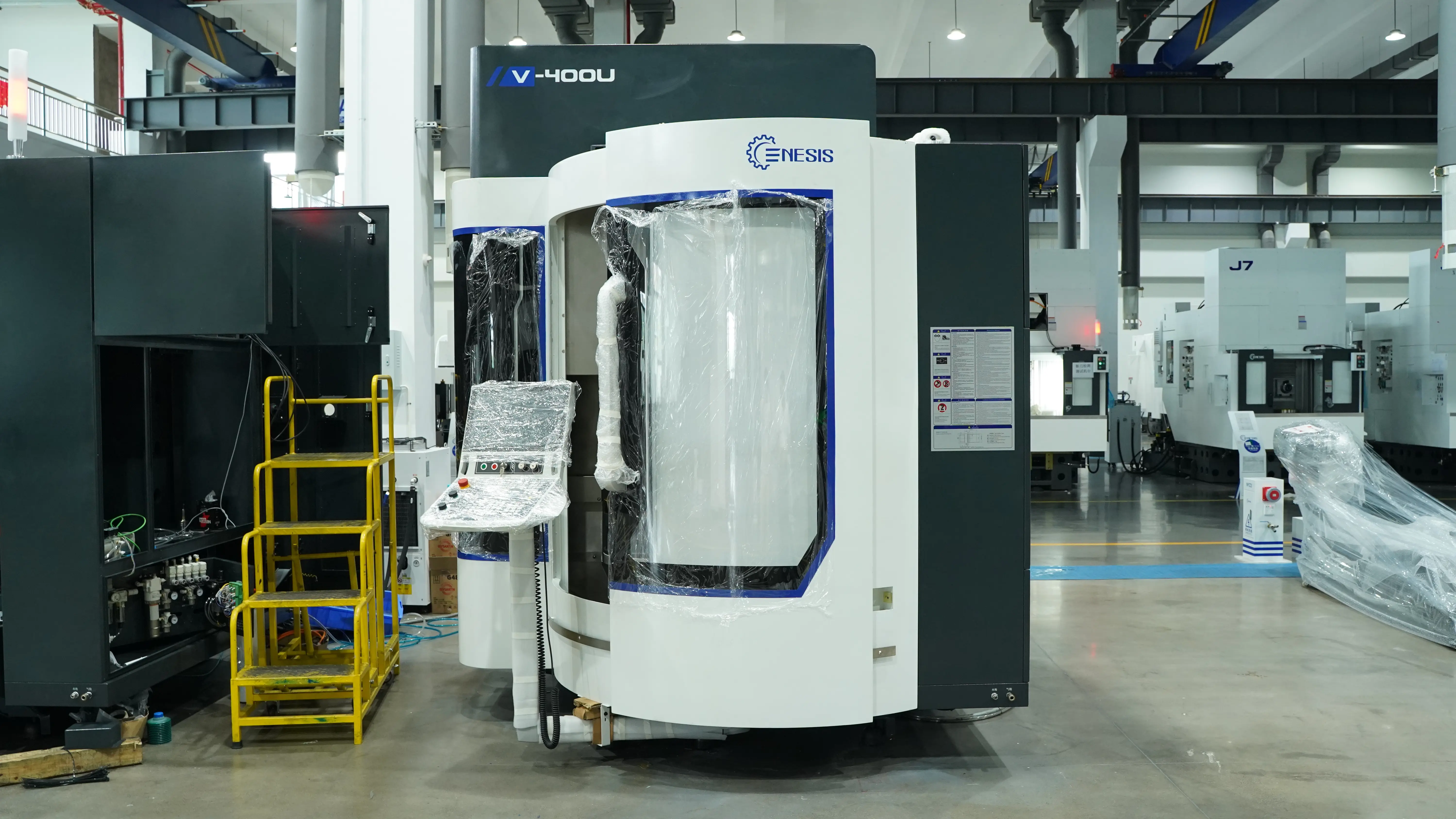

उच्च-सटीकता और जटिल भागों के उत्पादन की बढ़ती मांग को पूरा करने के लिए, Taikan मशीन कई उन्नत 5-अक्षीय मशीनिंग समाधान प्रदान करती है। उदाहरण के लिए,5-अक्षीय ऊर्ध्वाधर मशीनिंग केंद्रजटिल घटकों की उच्च-सटीकता बहु-सतही मशीनिंग के लिए डिज़ाइन किया गया है।

इसके अलावा, Taikan अपनी FH श्रृंखला के माध्यम से एकीकृत मिलिंग और टर्निंग क्षमताएं प्रदान करती है5-अक्षीय मिलिंग और टर्निंग मशीनिंग केंद्र, जो एक ही सेटअप में कई मशीनिंग प्रक्रियाओं को पूरा करने की अनुमति देता है। बड़े पैमाने पर सटीक विनिर्माण के लिए, Taikan गैंट्री-प्रकार के 5-अक्षीय मशीनिंग केंद्र भी प्रदान करती है, जो बड़े वर्कपीस की मशीनिंग के लिए आवश्यक दृढ़ता और स्थिरता प्रदान करते हैं।

उन्नत CNC नियंत्रण प्रणालियों और उच्च गति स्पिंडल प्रौद्योगिकी से सुसज्जित, ये मशीनें मांग वाले औद्योगिक अनुप्रयोगों में कुशल और स्थिर मशीनिंग का समर्थन करने के लिए डिज़ाइन की गई हैं।

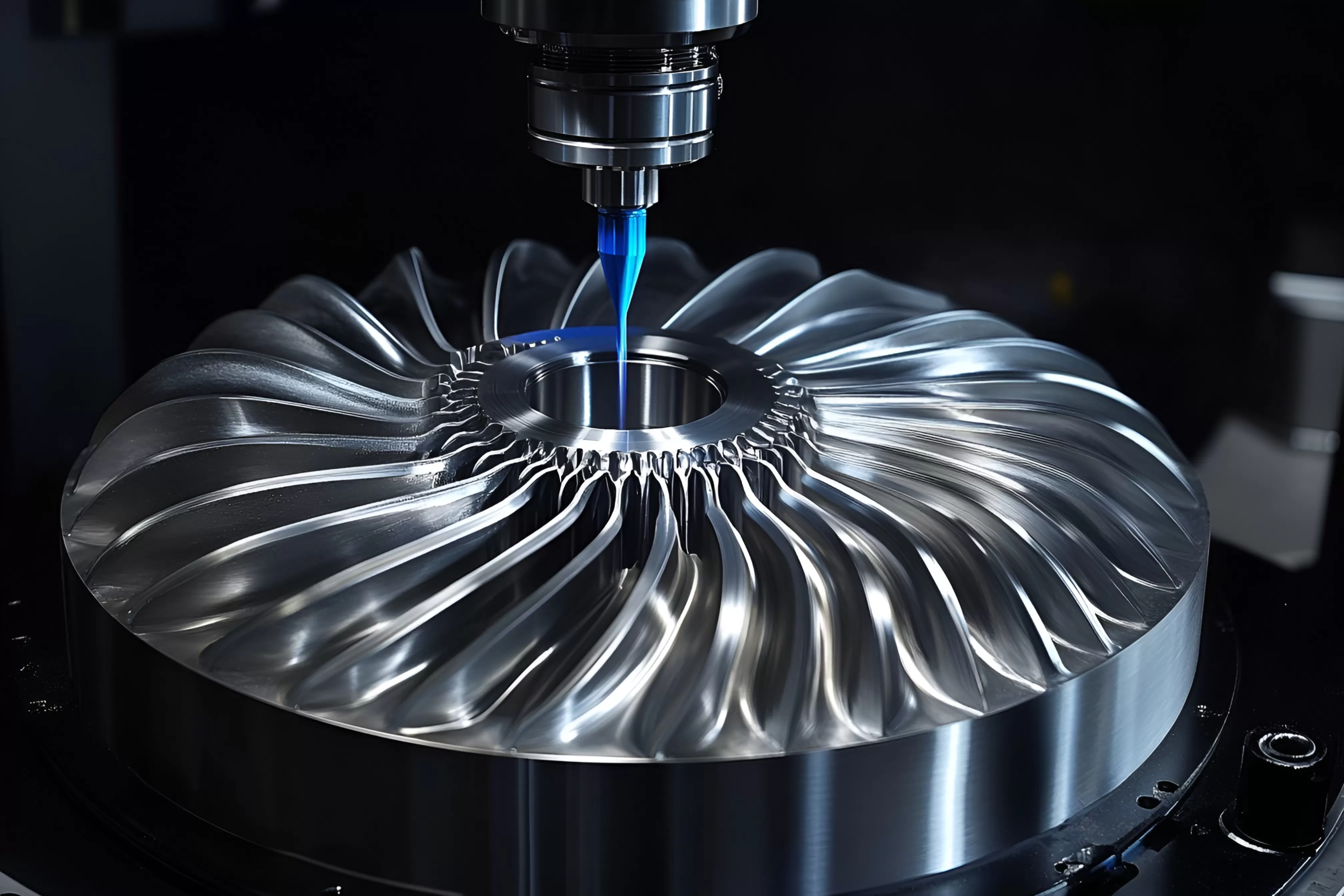

5-अक्षीय मशीनिंग के प्रमुख लाभ

5-अक्षीय CNC मशीन का मुख्य लाभ कटिंग टूल को पांच अलग-अलग अक्षों पर चलाकर एक ही सेटअप में जटिल भागों की मशीनिंग करने की क्षमता है। इससे स्थिति-निर्धारण त्रुटियां कम होती हैं, मशीनिंग सटीकता में सुधार होता है और समग्र विनिर्माण दक्षता बढ़ती है।

• सेटअप में कमी

एक क्लैम्पिंग में वर्कपीस के कई फलकों तक पहुंच कर, 5-अक्षीय मशीनिंग बार-बार पुनर्स्थापन को समाप्त करती है, सेटअप समय कम करती है और सटीकता में सुधार करती है।

• बेहतर सतह फिनिश

निरंतर टूल पथ भाग पुनर्स्थापन के कारण होने वाले निशानों से बचने में मदद करते हैं, जिसके परिणामस्वरूप चिकनी और अधिक सुसंगत सतह फिनिश प्राप्त होती है।

• बढ़ी हुई सटीकता

अतिरिक्त घूर्णी अक्ष छोटे कटिंग टूल के उपयोग की अनुमति देते हैं, जिससे टूल विक्षेपण और कंपन कम होता है और कड़ी मशीनिंग सहनशीलता संभव हो पाती है।

• बढ़ी हुई दक्षता

कम सेटअप और निरंतर मशीनिंग प्रचालन उत्पादन चक्र को छोटा करते हैं और विनिर्माण उत्पादकता बढ़ाते हैं।

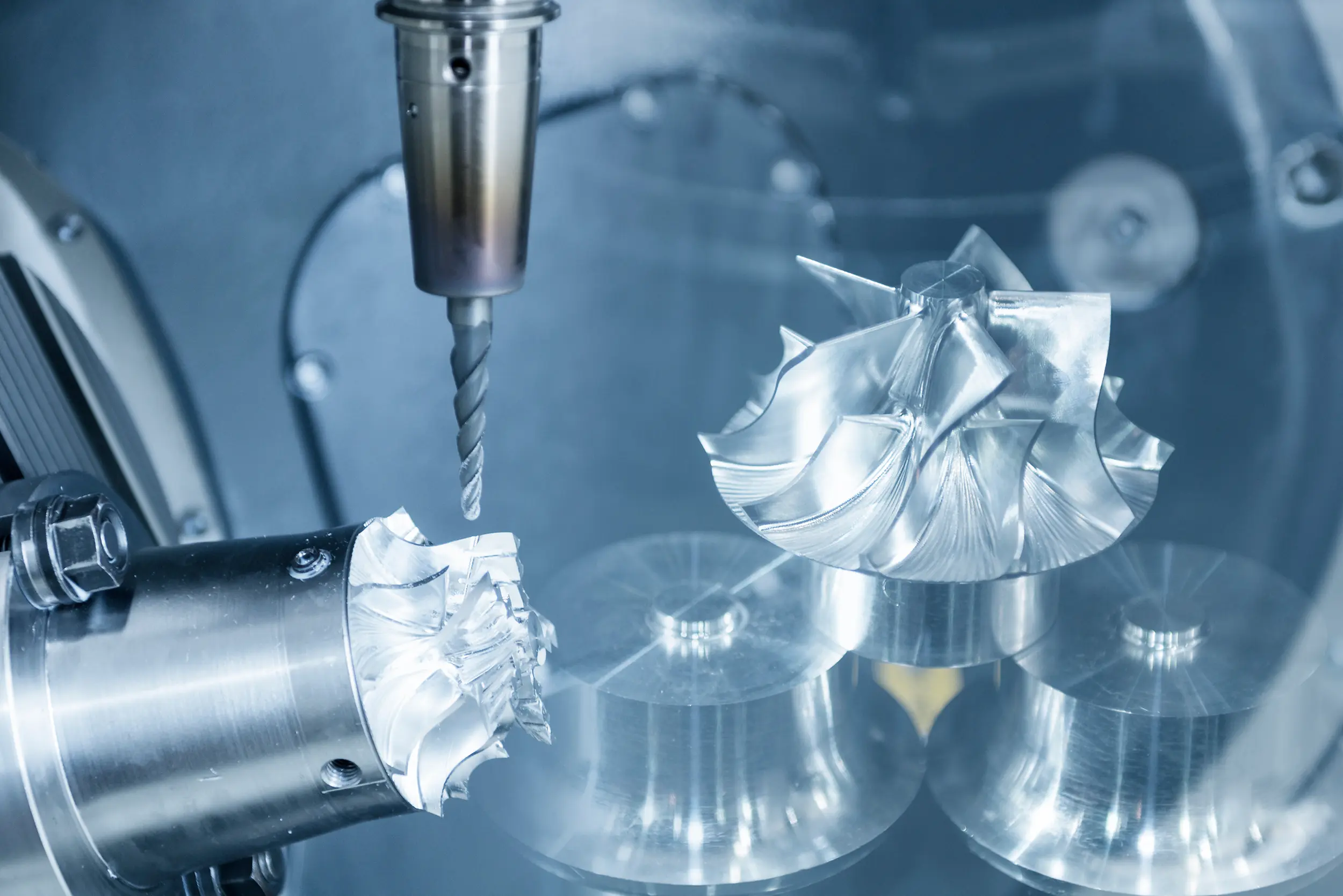

• जटिल ज्यामितियों के लिए बहुमुखी प्रतिभा

5-अक्षीय मशीनिंग अंडरकट, गहरी गुहाएं और बहु-सतही संरचनाएं तैयार कर सकती है जो पारंपरिक 3-अक्षीय मशीनों से प्राप्त करना कठिन या असंभव है।

3-अक्षीय बनाम 4-अक्षीय बनाम 5-अक्षीय CNC मशीनिंग: मुख्य अंतर

अपने कारखाने के लिए सही 5-अक्षीय CNC मशीन कैसे चुनें?

सही चुनना5-अक्षीय CNC मशीनमशीनिंग आवश्यकताओं, उत्पादन मात्रा और दीर्घकालिक विनिर्माण लक्ष्यों के संतुलन पर निर्भर करता है।

• भाग का आकार और जटिलता

आप जिन भागों का उत्पादन करने की योजना बना रहे हैं, उनके आकार, भार और ज्यामितीय जटिलता का विश्लेषण करके शुरुआत करें। छोटे सटीक घटकों को अक्सर ट्रूनियन-शैली 5-अक्षीय मशीनों से लाभ होता है, जबकि बड़े संरचनात्मक भागों को उच्च दृढ़ता वाली गैंट्री-प्रकार की मशीनों की आवश्यकता हो सकती है।

• आवश्यक सटीकता और सहनशीलता

विभिन्न उद्योगों को विभिन्न मशीनिंग सहनशीलता की आवश्यकता होती है। 3C इलेक्ट्रॉनिक्स, सटीक मोल्ड और एयरोस्पेस घटकों जैसे अनुप्रयोगों में अक्सर उच्च स्थितीय सटीकता और स्थिर मशीनिंग प्रदर्शन की आवश्यकता होती है।

• स्पिंडल प्रदर्शन

स्पिंडल गति, शक्ति और बलाघूर्ण मशीनिंग क्षमता निर्धारित करते हैं। उच्च गति स्पिंडल एल्यूमीनियम और सटीक घटकों के लिए आदर्श हैं, जबकि कठोर सामग्री के लिए अधिक बलाघूर्ण की आवश्यकता होती है।

• CNC नियंत्रण प्रणाली

मजबूत 5-अक्षीय अंतर्वेशन और तुल्यकालन क्षमता वाली एक विश्वसनीय CNC प्रणाली जटिल मशीनिंग प्रचालनों के दौरान सुचारू टूल पथ और स्थिर बहु-अक्षीय गति सुनिश्चित करती है।

• मशीन की दृढ़ता और तापीय स्थिरता

लंबे उत्पादन चक्रों के दौरान मशीनिंग सटीकता बनाए रखने के लिए एक दृढ़ मशीन संरचना और स्थिर तापीय नियंत्रण आवश्यक है।

• लागत और दीर्घकालिक मूल्य

प्रारंभिक निवेश के अलावा, निर्माताओं को बेहतर दक्षता, कम सेटअप और उच्च उत्पादन थ्रूपुट के दीर्घकालिक लाभों का मूल्यांकन करना चाहिए।

• आपूर्तिकर्ता का अनुभव और तकनीकी सहायता

एक अनुभवीचीन CNC मशीन निर्माता, जैसे कि Taikan, के साथ साझेदारी करने से मशीन के पूरे जीवनकाल में पेशेवर प्रशिक्षण, निरंतर रखरखाव सहायता और तकनीकी सहायता उपलब्ध होती है।

FAQs

प्रश्न: 5-अक्षीय CNC मशीनिंग क्या है?

उत्तर: यह एक प्रक्रिया है जिसमें मशीन एक ही सेटअप में जटिल भागों को कई कोणों से मशीन करने के लिए पांच अक्षों (तीन रैखिक, दो घूर्णी) पर चलती है।

प्रश्न: 5-अक्षीय मशीनिंग 3-अक्षीय से कैसे भिन्न है?

उत्तर: मुख्य अंतर दो घूर्णी अक्षों का जुड़ना है। जबकि 3-अक्षीय मशीनें केवल X, Y, और Z दिशाओं में चलती हैं, 5-अक्षीय मशीनें टूल या वर्कपीस को झुका और घुमा सकती हैं। यह जटिल सतहों तक बेहतर पहुंच प्रदान करता है, सेटअप की संख्या कम करता है और मशीनिंग सटीकता में सुधार करता है।

प्रश्न: क्या 5-अक्षीय CNC मशीनिंग छोटे कारखानों के लिए उपयुक्त है?

उत्तर: हां, Taikan की T-U श्रृंखला जैसे मॉडलों के साथ, यह 3C या यांत्रिक क्षेत्रों में सटीक कार्य के लिए सुलभ है और स्केलेबिलिटी प्रदान करता है।

प्रश्न: 5-अक्षीय CNC मशीनिंग से किन उद्योगों को सबसे अधिक लाभ होता है?

उत्तर: जिन उद्योगों को जटिल ज्यामिति और उच्च सटीकता की आवश्यकता होती है, उन्हें सबसे अधिक लाभ होता है। इनमें एयरोस्पेस, नई ऊर्जा वाहन (NEVs), उपभोक्ता इलेक्ट्रॉनिक्स (3C), चिकित्सा उपकरण और उन्नत यांत्रिक विनिर्माण शामिल हैं।

प्रश्न: 5-अक्षीय CNC मशीन के लिए किस रखरखाव की आवश्यकता होती है?

उत्तर: नियमित रखरखाव में आमतौर पर स्पिंडल प्रदर्शन, स्नेहन प्रणालियों, अक्ष संरेखण और CNC नियंत्रण घटकों की जांच शामिल होती है। उचित रखरखाव मशीनिंग सटीकता बनाए रखने में मदद करता है और मशीन के सेवा जीवन को बढ़ाता है।

प्रश्न: Taikan CNC 5-अक्षीय मशीन क्यों चुनें?

उत्तर: 20 वर्षों की विशेषज्ञता, पेटेंट और वैश्विक समर्थन के साथ, Taikan विश्वसनीय, अनुकूलन योग्य समाधान प्रदान करता है।
