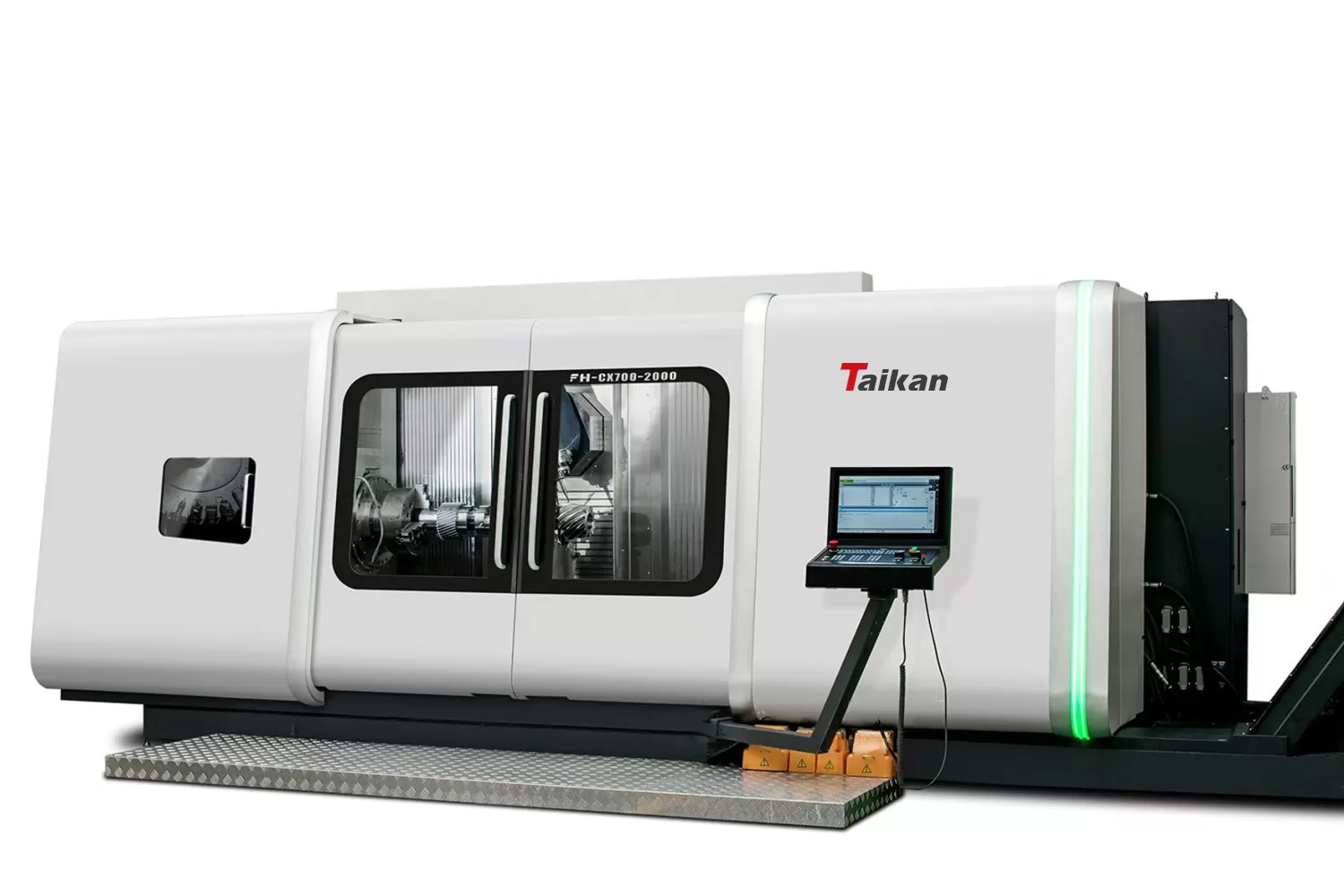

CX700-2000 7-एक्सिस 5-एक्सिस सिमल्टेनियस टर्न-मिल सेंटर—एक सेटअप, अनंत संभावनाएं।

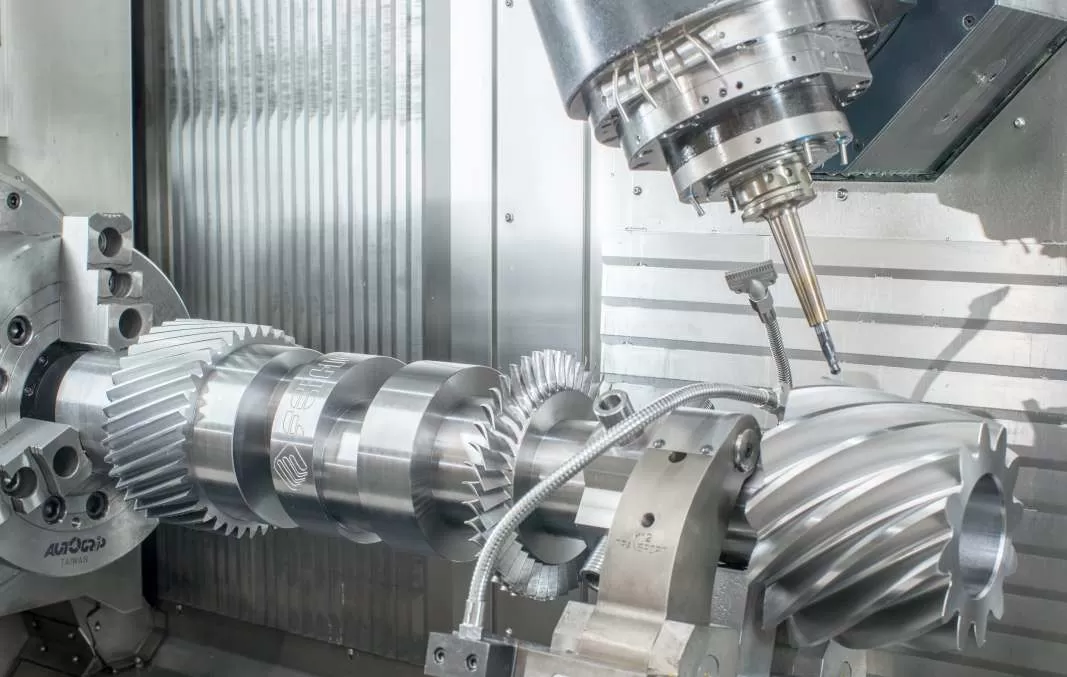

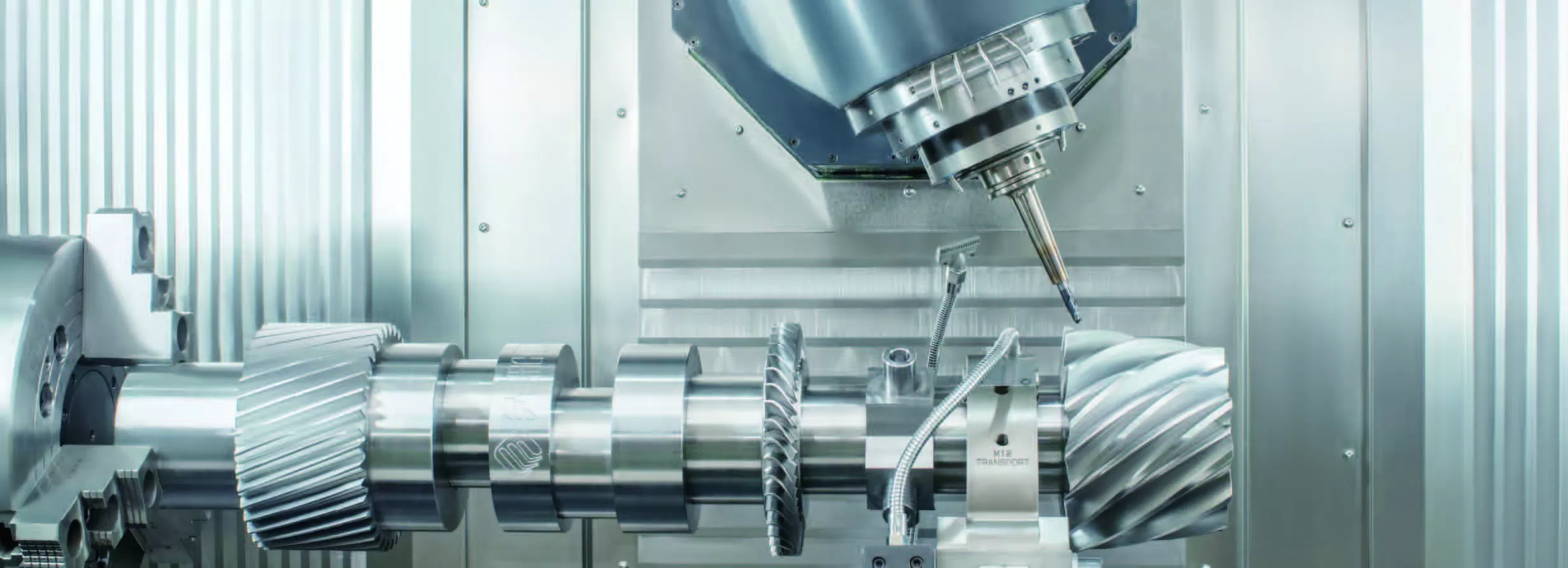

बेजोड़ सटीकता प्राप्त करेंCX700-2000—एक टर्न-मिल सेंटर जो एक ही क्लैम्पिंग में मिलिंग, ड्रिलिंग, टर्निंग और जटिल 5-अक्ष कंटूर मशीनिंग को संभालने के लिए इंजीनियर किया गया है। एयरोस्पेस रोटर्स, शिप प्रोपेलर्स, क्रैंकशाफ्ट्स, इम्पेलर्स और अन्य उच्च-मूल्य घटकों के लिए आदर्श।

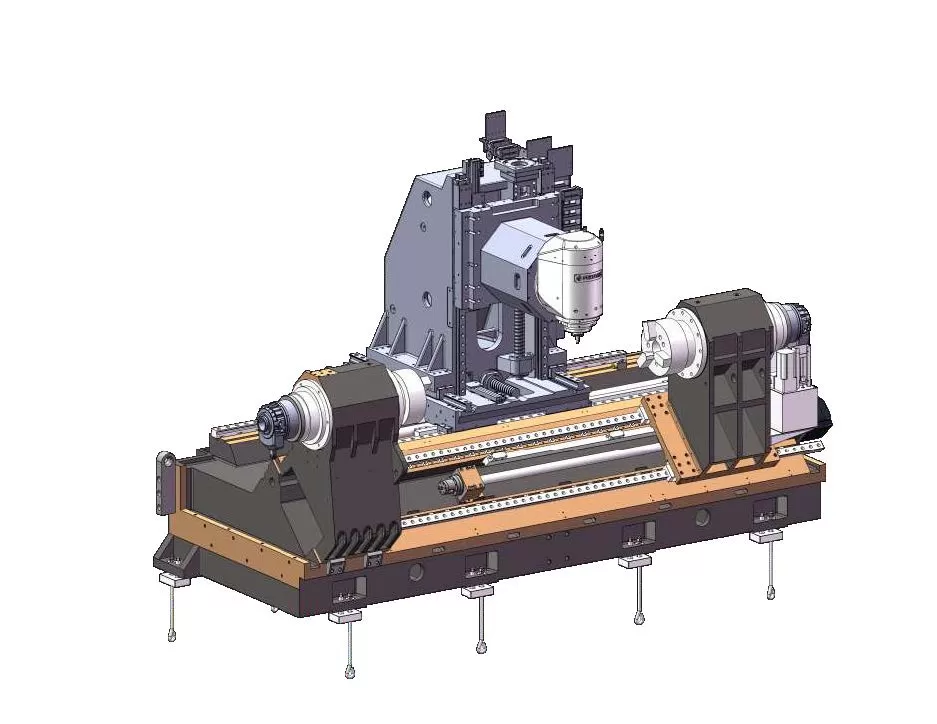

उत्कृष्ट संरचनात्मक अखंडता

मशीन बेस मिनरल कास्ट से बना है, जबकि चलने वाले हिस्से प्रीमियम मीहैनाइट कास्ट आयरन से बने हैं—जिन्हें टेम्परिंग और प्राकृतिक एजिंग के माध्यम से तनाव-मुक्त किया गया है, जो असाधारण स्थिरता और कंपन प्रतिरोध प्रदान करता है।

बड़े हिस्सों की मशीनिंग के लिए मूविंग-कॉलम डिज़ाइन

टर्निंग व्यास अधिकतम630 mmऔर Y-अक्ष यात्रा400 mmके साथ, मशीन सनकी और ऑफ-सेंटर संचालन का समर्थन करती है। एक मानक काउंटर-स्पिंडल पूर्ण 6-तरफा मशीनिंग और वास्तविक 5-अक्ष फ्रीफॉर्म मिलिंग को सक्षम करता है।

उच्च-टॉर्क टर्निंग और मिलिंग

एक केस्लर इलेक्ट्रिक स्पिंडल(12,500 rpm, 54 kW, 210 Nm)अत्यधिक मिलिंग सटीकता प्रदान करता है, जो लगातार थर्मल प्रदर्शन के लिए बाहरी शीतलन द्वारा समर्थित है।

डायरेक्ट-ड्राइव B-अक्ष मिलिंग हेड

इसमें एक बिल्ट-इन टॉर्क मोटर है, जो टिल्टिंग मिलिंग हेड में जीरो-बैकलैश ऑपरेशन और उत्कृष्ट सुदृढ़ता सुनिश्चित करता है। एकीकृत हेडेनहेन एन्कोडर और पूर्ण क्लोज्ड-लूप नियंत्रण अति-सटीक पोजिशनिंग की गारंटी देता है।

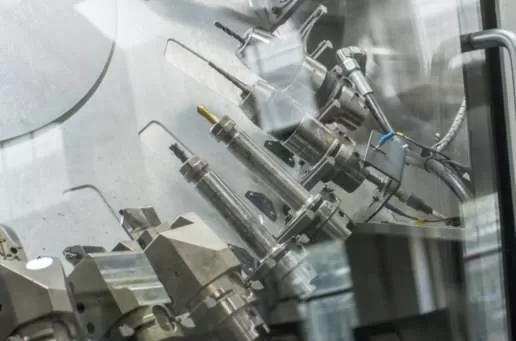

कुशल उपकरण प्रबंधन

एक उच्च-क्षमता36-tool servo-drivenमैगज़ीन तेज़ और स्थिर उपकरण परिवर्तन को उच्च पुनरावृत्ति के साथ सक्षम करता है।

शक्तिशाली सीएनसी और ड्राइव सिस्टम

SiemensS120 ड्राइव जिनमें 3x ओवरलोड क्षमता और 1FT उच्च-गतिशीलता मोटर हैं, को TCU30.3 + ICP427E HMI नियंत्रण प्लेटफ़ॉर्म के साथ जोड़ा गया है, जो मजबूत प्रसंस्करण शक्ति और सुचारू संचालन प्रदान करता है
