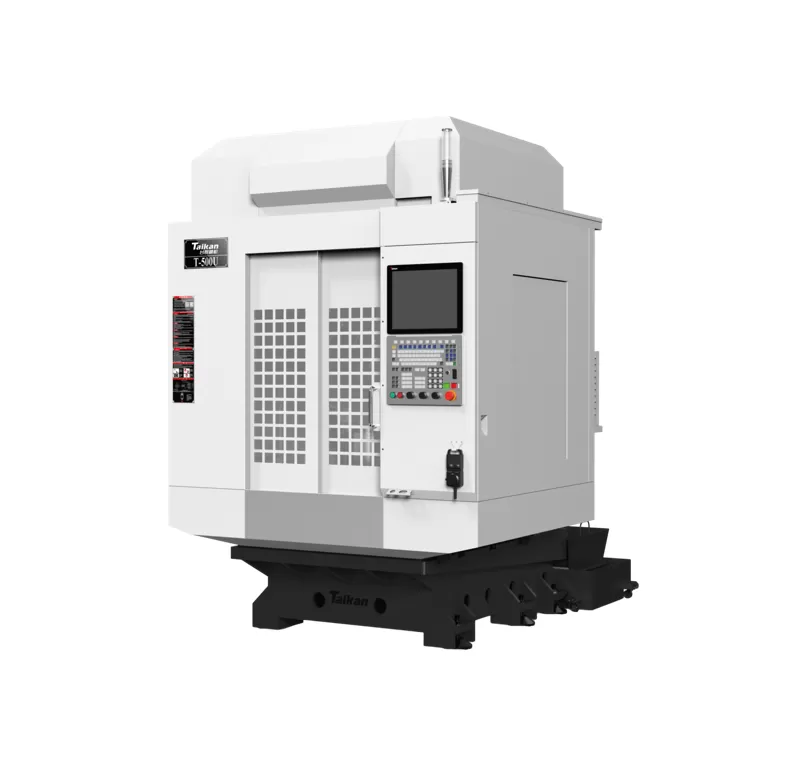

Name: HT-500U 5-अक्ष एक साथ ड्रिलिंग और टैपिंग मशीनिंग सेंटर
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

HT-500U 5-Axis Tapping Machining Center की विशेषता

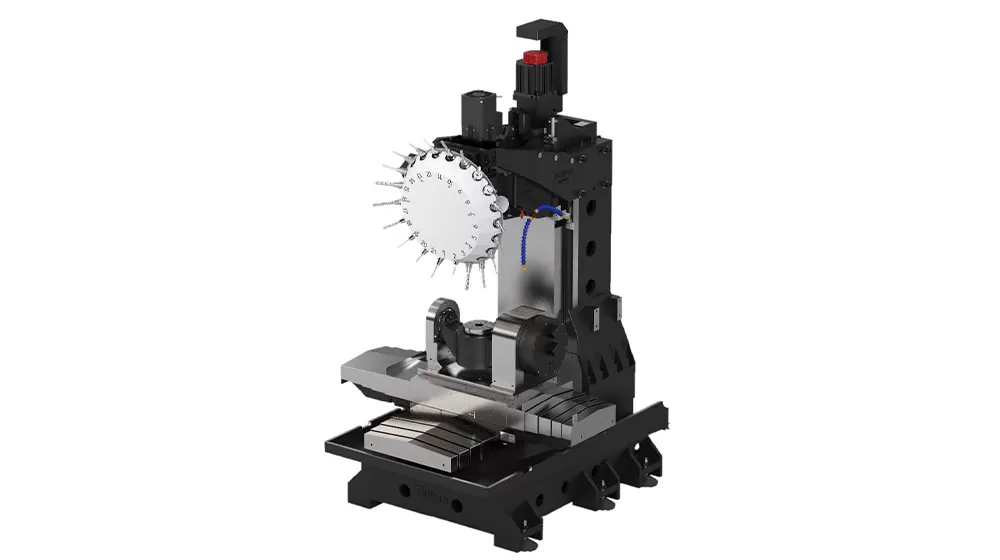

स्थिर संरचना

आधार संरचना डिजिटल विश्लेषण और विशेष डिजाइन के माध्यम से 6 सपोर्टिंग फुट को अपनाती है।
कास्ट आयरन Meehanite कास्टिंग प्रक्रिया को अपनाता है और आंतरिक तनाव को खत्म करने के लिए पूरी तरह से हीट ट्रीट किया जाता है, जिससे मशीन की कठोरता और कंपन प्रतिरोध में काफी सुधार होता है, उच्च गति या भारी कटिंग प्रक्रिया के दौरान अच्छी स्थिरता सुनिश्चित होती है।
मशीन टूल एक मॉड्यूलर डिज़ाइन अपनाता है और बाजार की मांग के अनुसार श्रृंखलाबद्ध और अनुकूलित किया जा सकता है।

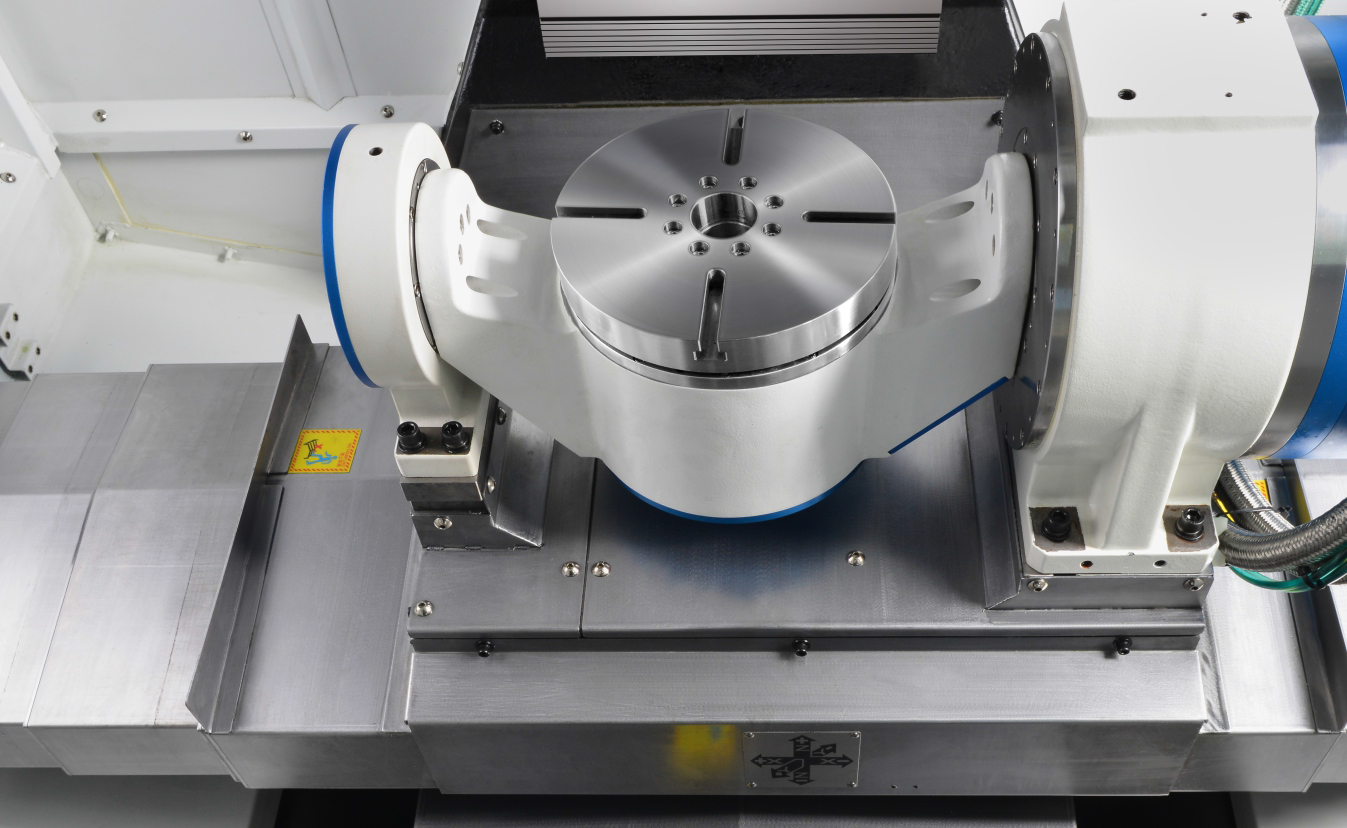

उच्च गति घूर्णन तालिका

A/C अक्ष DD डायरेक्ट-ड्राइव रोटरी टेबल का उपयोग करता है। रोटरी टेबल लोड को सीधे चलाने के लिए टॉर्क मोटर का उपयोग करता है। इसमें कोई डिसेलरेशन डिवाइस नहीं है और इसकी संरचना कॉम्पैक्ट है। यह उच्च गति और उच्च टॉर्क कटिंग प्राप्त कर सकता है, जिसमें तेज गति और उच्च सटीकता होती है;
रोटरी टेबल का A/C अक्ष घूर्णन कोण: ±110 /360°, अधिकांश भागों की प्रसंस्करण आवश्यकताओं को पूरा करता है;A/C अक्ष की अधिकतम गति 200/250 rpm है, जो मशीनिंग दक्षता में काफी सुधार करती है।

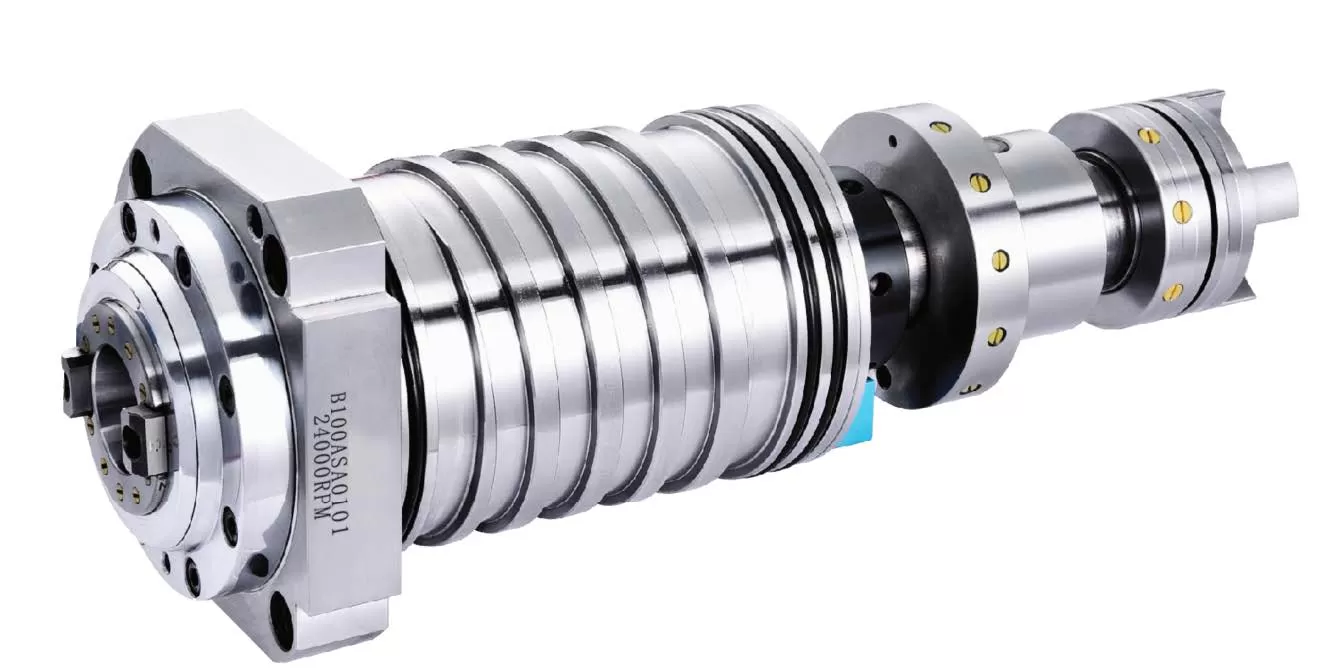

स्व-विकसित उच्च गति स्पिंडल

台感研发的标准24000rpm直连精密主轴已通过9万台验证，具备高速、快速响应能力。搭配陶瓷球轴承，大幅延长主轴使用寿命。
主轴电机与主轴采用直连驱动，减少高速攻丝误差。高输出力在高速高效加工中得到充分发挥。

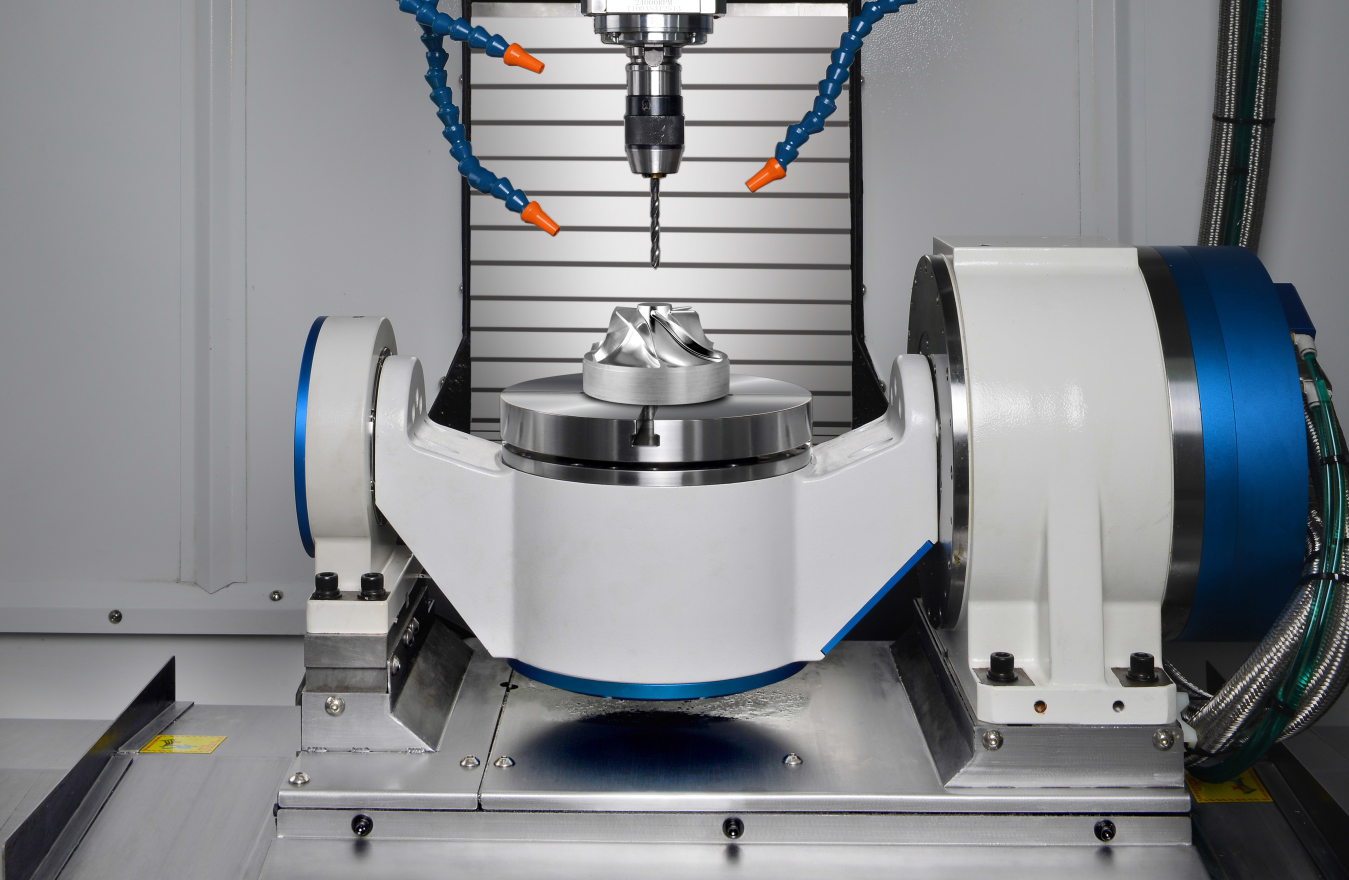

मॉड्यूलर डिज़ाइन

यह मशीन टूल मॉड्यूलर डिज़ाइन पर आधारित है, जिसे बाजार की मांग के अनुसार श्रृंखलाबद्ध और अनुकूलित किया जा सकता है।
विभिन्न ग्राहकों के लिए अनुकूलन की लागत कम होती है।

HT-500U 5-अक्ष एक साथ ड्रिलिंग और टैपिंग मशीनिंग सेंटर का अनुप्रयोग

पांच-अक्ष एक साथ, एक बार में क्लैंप करके कुशल मल्टी-फेस मशीनिंग। जटिल वक्र सतहों और जटिल गुहाओं की हाई-स्पीड, उच्च-सटीकता मशीनिंग। जगह की लागत बचाएं, किफायती और व्यावहारिक।

कार्यखंड उदाहरण 1

कार्यवस्तु उदाहरण 2

कार्यखंड उदाहरण 3

कार्यखंड उदाहरण 4

कार्यवस्तु उदाहरण 5

कार्यवस्तु उदाहरण 6

वर्कपीस उदाहरण 7

HT-500U 5-अक्ष टैपिंग मशीनिंग सेंटर के विनिर्देश

NAME			UNIT	विनिर्देश	टिप्पणियाँ
यात्रा सीमा	टेबल यात्रा (X-अक्ष)		मिमी	500
	सैडल यात्रा (Y-अक्ष)		मिमी	400
	हेडस्टॉक यात्रा (Z-अक्ष)		मिमी	350
	स्पिंडल नोज़ से टेबल सतह तक की दूरी		मिमी	60～410
	स्पिंडल केंद्र से कॉलम गाइड रेल माउंटिंग सतह तक की दूरी		मिमी	474
रोटरी टेबल	ड्राइव प्रकार		/	डबल Dd टॉर्क रोटरी टेबल
	रोटरीटेबल का आकार		मिमी	Φ200
	अधिकतम मशीनिंग व्यास		मिमी	Φ350
	T-प्रकार कार्य तालिकाओं की संख्या - चौड़ाई		मिमी	4*12
	रोटरी टेबलटेबल भार क्षमता		किग्रा	लंबवत 35 / क्षैतिज 45
	रेटेड शक्ति (A/C)		किलोवाट	3.29/0.975
	झुकाव कोण		°	±110
	अधिकतम गति (A/C)		rpm	250/250
	रेटेड टॉर्क (A/C)		N.m	105/35.5
स्पिंडल	मोटर शक्ति (रेटेड/लघु-समय)		किलोवाट	3.7/5.5
	मोटर टॉर्क (रेटेड/लघु-समय)		N.m	11.6/17.4
	स्पिंडल मोटर गति		rpm	20-24000
	स्पिंडल व्यास		मिमी	Φ100
	स्पिंडल टेपर		/	BT30
गति	कटिंग फीड दर सीमा		मिमी/मिनट	1-15000
गति	X/Y/Z अक्ष रैपिड गति		मी/मिनट	48/48/48
Aक्यूरेसी	पोजिशनिंग परिशुद्धता (X/Y/Z)		मिमी	0.006	GB/T18400.4 （पूर्ण यात्रा）
	पुनरावृत्ति (X/Y/Z)		मिमी	0.004	GB/T18400.4 （पूर्ण यात्रा）
	पोजिशनिंग परिशुद्धता (A/C)		arcsec	±10
	पुनरावृत्ति (A/C)		arcsec	5
उपकरणमैगज़ीन	टूल मैगज़ीन क्षमता		T	21
	अधिकतम टूल भार		किग्रा	3
	अधिकतम टूल लंबाई		मिमी	300
	अधिकतम व्यास (पूर्ण/आसन्न खाली टूल)		मिमी	Φ60/Φ80

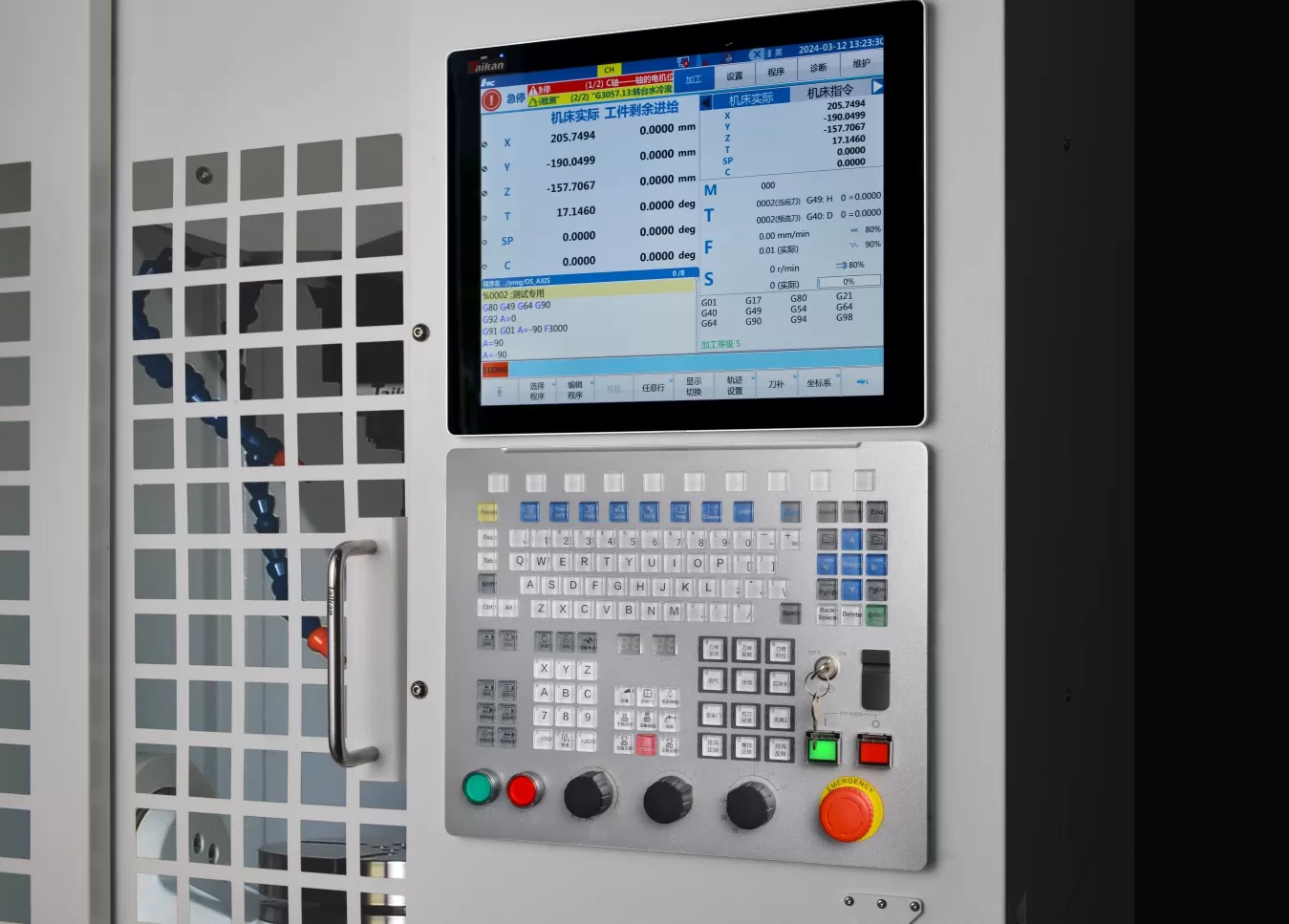

अन्य	CNC सिस्टम			Huazhong848D सिस्टम	पैकेज B
	वायु स्रोत	प्रवाह दर	L/मिनट	≥200（ANR）
	वायु स्रोत	वायु दाब	MPa	0.6-0.8
	उपकरण क्षमता		kVA	20
	अधिकतम शीतलक टंकी क्षमता		L	145
	मशीन विमाएँ		मिमी	170024202520	XYZ अक्षों के अनुरूप
	मुख्य भार (लगभग)		किग्रा	3300

इस पृष्ठ पर दी गई जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए कृपया हमसे संपर्क करें।
